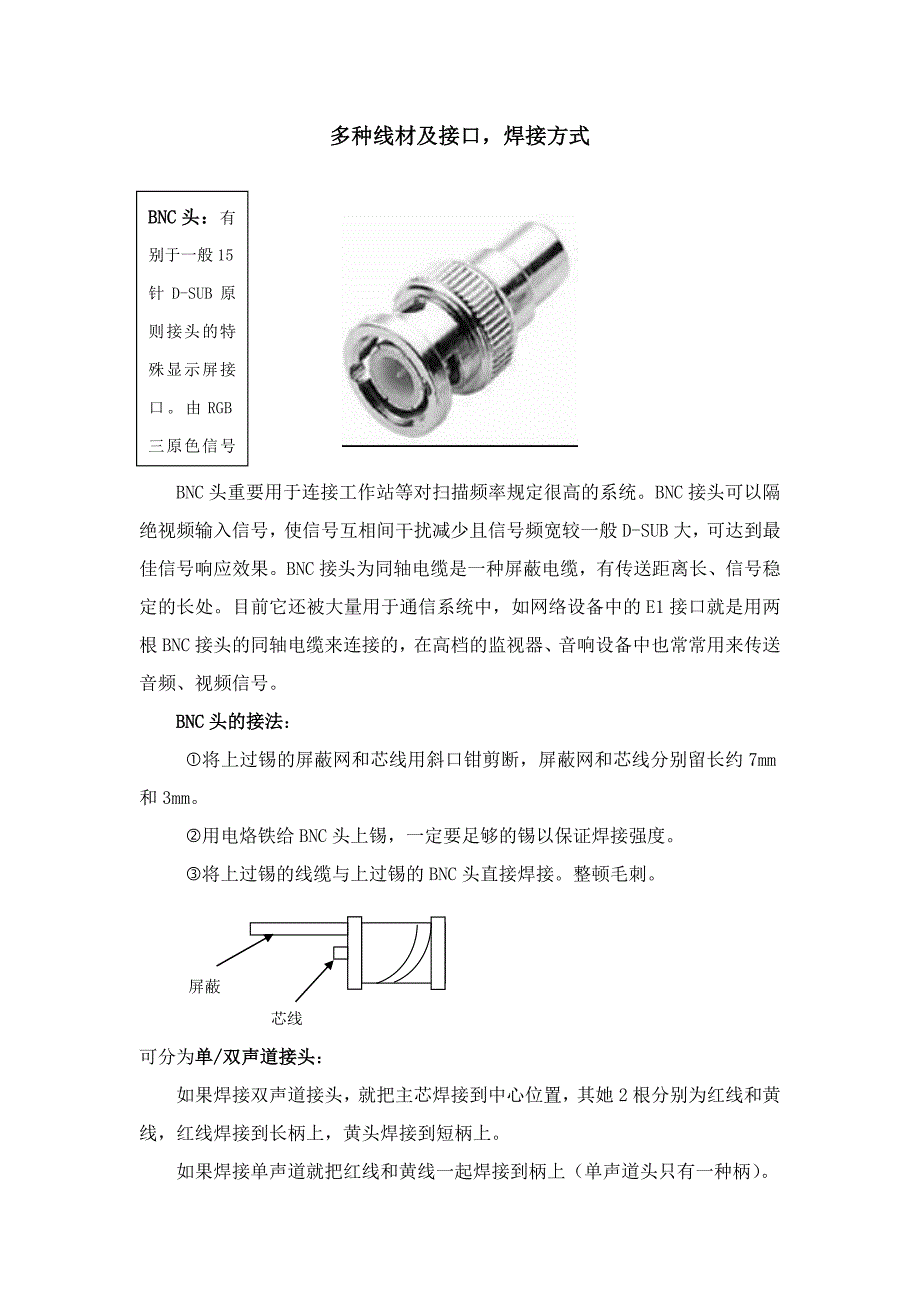

多种线材及接口，焊接方式BNC头：有别于一般15针D-SUB原则接头的特殊显示屏接口由RGB三原色信号及行同步、场同步五个独立信号接头构成BNC头重要用于连接工作站等对扫描频率规定很高的系统BNC接头可以隔绝视频输入信号，使信号互相间干扰减少且信号频宽较一般D-SUB大，可达到最佳信号响应效果BNC接头为同轴电缆是一种屏蔽电缆，有传送距离长、信号稳定的长处目前它还被大量用于通信系统中，如网络设备中的E1接口就是用两根BNC接头的同轴电缆来连接的，在高档的监视器、音响设备中也常常用来传送音频、视频信号 BNC头的接法： 将上过锡的屏蔽网和芯线用斜口钳剪断，屏蔽网和芯线分别留长约7mm和3mm 用电烙铁给BNC头上锡，一定要足够的锡以保证焊接强度 将上过锡的线缆与上过锡的BNC头直接焊接整顿毛刺屏蔽芯线可分为单/双声道接头：如果焊接双声道接头，就把主芯焊接到中心位置，其她2根分别为红线和黄线，红线焊接到长柄上，黄头焊接到短柄上如果焊接单声道就把红线和黄线一起焊接到柄上（单声道头只有一种柄）卡侬头的焊接措施：红或白2,黑3,1屏蔽,卡侬总共是4个腿, 其中外屏蔽线提成2股,一股焊在1脚上,一股焊在那个厚的铁片上.红焊2,白焊3.卡侬头的连接措施： 3#脚冷端（黑线）1#脚接地端（屏蔽） 2#脚热端（红或白线）莲花头（RCA头）：各类视频源设备，视频终端设备均有此类接头。
实现了音频和视频的分离传播 热端（芯线） 屏蔽+黑线热端（芯线）屏蔽+黑线目前一般的RCA头就是中心针加外铁壳的是最为一般的,这种加工方式也有两种,一种是单纯的中心导体焊接中心针,屏蔽层拧成一小股接在外铁壳上,这种仅适作为同轴构造的线材,如果是平衡构造的线例如一对加屏蔽的线就是正极一般为红色的那根线就焊中心针,负极和地线拧在一起焊外铁壳上面此外尚有一种也规定满焊的状况就是在成型内模之后(先焊好中心针之后),再把屏蔽环焊在外铁壳上面的,这种抗躁性规定比较高的了在施工中还会用到莲花头耦合器，用于转接或跳线VGA头：这是一种模拟信号接口，总共有15 只针脚，除了第9 只针脚没有作用外，其他14 只针脚各负责传递独立的模拟信号，涉及：CRT 显示屏所需要的红、绿、蓝三色信号，垂直同步、水平同步信号和用来同显示屏通讯的串行数据和串行时钟信号不能传播音频信号，只传播视频信号可以通过一种简朴的转接头将DVI接口转成VGA接口 VGA接头焊接措施：1 红基色 red 2 绿基色 green 3 蓝基色 blue 4 地址码 ID Bit 5 自测试( 各家定义不同 ) 6 红地 7 绿地 8 蓝地 9 保存( 各家定义不同 ) 10 数字地 11 地址码 12 地址码 13 行同步 14 场同步 15 地址码 ( 各家定义不同 ) 串口 232（9针）头的连接措施：公头 接线端子排序图母头 接线端子排序图一般只用 2 3 5 号三根线。
2 RxD Receive Data（接受数据） ，Input （输入）3 TxD Transmit Data（发送数据） ，Output（输出）5 GND Ground （接地） 2#脚RX接受， 3#脚TX发送， 5#脚 G 接地有时另一头2和3脚要反接绿） （橙） （蓝）RJ45水晶头：网线的制作措施：T568A：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕T568B：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕电脑——ADSL猫ADSL猫——ADSL路由器的WAN口电脑——ADSL路由器的LAN口电脑——集线器或互换机1.直连互联法：网线两端均按T568A或T568B接：2.交叉互联法：网线一端按T568B接，另一端按T568A接：电脑——电脑 （对等网络）路由器——路由器集线器——集线器互换机——互换机 做法： 同类（连接线的两端是同一种设备）交叉（做交叉线） 异类（连接线的两端是不同的设备）平行（作平行线）不可转换VGADVI：数字视频接口，数字视频接口（DVI）是一种国际开放的接口原则，在PC、DVD、高清晰电视（HDTV）、高清晰投影仪等设备上有广泛的应用。
单连接DVI-D（18+1）：18+1针DVI线，是目前市面上最常用的DVI线材，在不不小于或等于1920x1200辨别率的显示屏中，搭配的都是这种DVI线最大辨别率：1920x1200,60Hz） 双连接DVI-D（24+1）：是纯数字的接口，只能传播数字信号，不兼容模拟信号最大辨别率：2560x1600,60Hz/1920x1200,120Hz）是兼容数字和模拟接口的 可转换VGA单连接DVI-I（18+5）：18+5针转VGA转换头：转换头和上面简介的转换线作用是完全同样的，只是线变成了头而已这种转换头一般是没有VGA接口的显卡中搭配最大辨别率：1920x1200,60Hz）双连接DVI-I（24+5）：这种线价格高，因此只有高辨别率显示屏或者3D显示屏才搭配（最大辨别率：2560x1600,60Hz/1920x1200,120Hz）HDMI：高清晰度多媒体接口，是一种数字化视频/音频接口技术，是适合影像传播的专用型数字化接口，其可同步传送音频和影音信号，最高数据传播速度为5Gbps同步无需在信号传送迈进行数/模或者模/数转换可搭配宽带数字内容保护（HDCP），以避免具有著作权的影音内容遭到未经授权的复制。
所具有的额外空间可应用在后来升级的音视频格式中而由于一种1080p的视频和一种8声道的音频信号需求少于4Gbps，因此HDMI尚有很大余量这容许它可以用一种电缆分别连接DVD播放器，接受器和PRR可以支持1080P的辨别率，还支持DVD Audio等数字音频格式，支持8声道96kHz或立体声192kHz数码音频传播，传播距离15米 DMX512：从控制台用原则数字接口控制调光器的方式，DMX512控制线采用5针XLR（有时候是3针）连接设备(如表1)；母接口合用于发送器，而公接口合用于接受器，用一条两对导线（4个连接口）来实现屏蔽，虽然只是需要其中一对第二对导线用于未指定的可选场合中必须注意的是某些调光器使用这些线来批示故障和状态信息如果调光器用第二个信道，则需要专门配备的分路器和中继器 XLR连接器的针口分派如下：针线信号1屏蔽地/0伏2内部导体（黒）数据–3内部导体（白）数据+4内部导体（绿）备用数据－5内部导体（红）备用数据+用于将国际通用的DMX512信号转换成一般灯条可以使用的信号。
