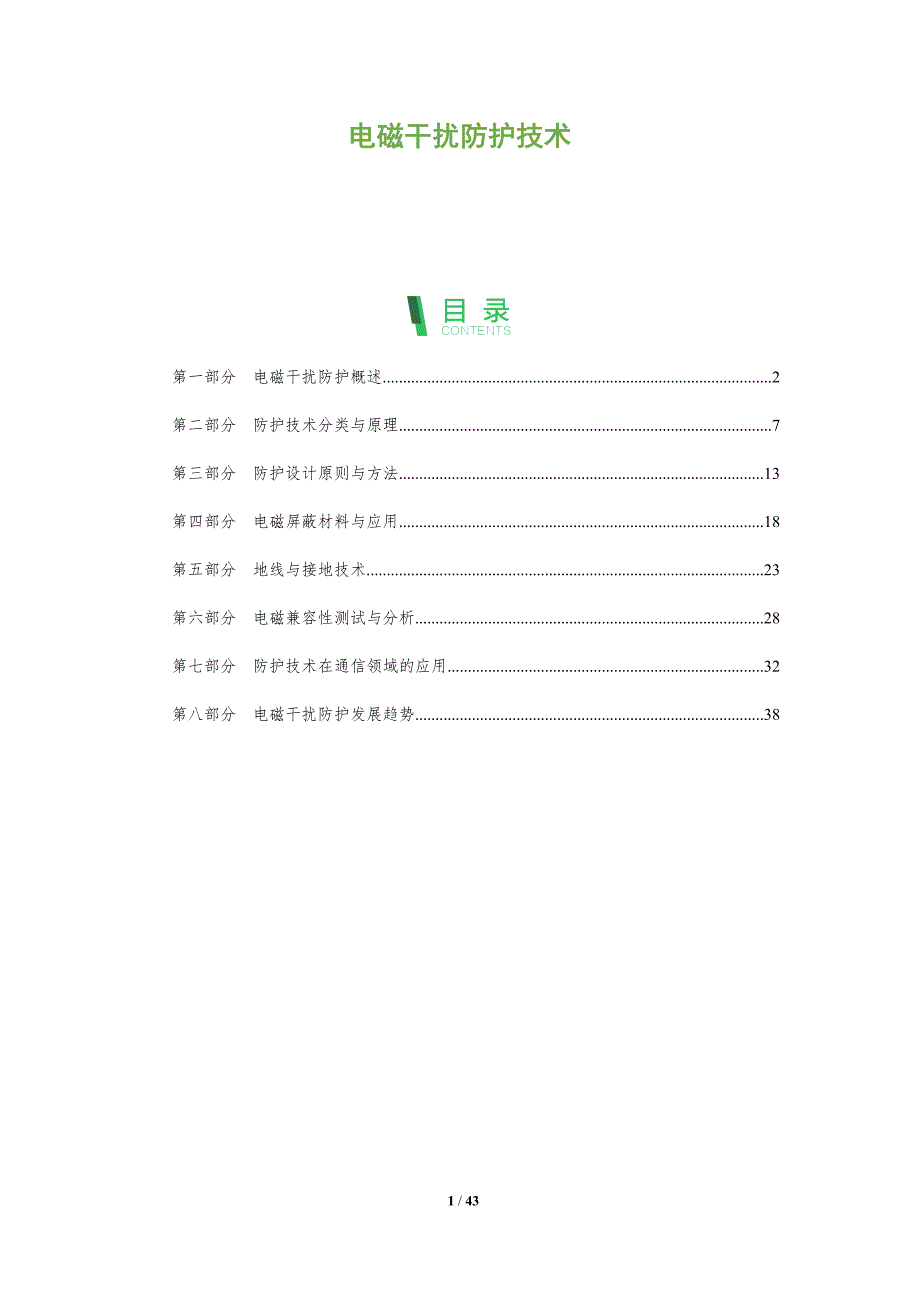

电磁干扰防护技术 第一部分 电磁干扰防护概述 2第二部分 防护技术分类与原理 7第三部分 防护设计原则与方法 13第四部分 电磁屏蔽材料与应用 18第五部分 地线与接地技术 23第六部分 电磁兼容性测试与分析 28第七部分 防护技术在通信领域的应用 32第八部分 电磁干扰防护发展趋势 38第一部分 电磁干扰防护概述关键词关键要点电磁干扰（EMI）的定义与分类1. 电磁干扰是指由电磁场引起的对电子设备性能的负面影响2. 分类包括传导干扰、辐射干扰和近场干扰，每种干扰都有其特定的产生方式和影响范围3. 随着电子设备集成度的提高，电磁干扰问题日益复杂，对防护技术提出了更高要求电磁干扰防护的目的与意义1. 目的是保障电子设备正常运行，防止因电磁干扰导致的错误操作或数据丢失2. 意义在于提高系统的可靠性和稳定性，保护国家信息安全，符合国家相关法规和标准3. 随着信息化、智能化的发展，电磁干扰防护的重要性日益凸显，已成为电子设备设计和应用的关键环节电磁干扰防护的基本原理1. 利用屏蔽、接地、滤波、隔离等基本原理减少电磁干扰2. 通过电磁兼容性（EMC）设计，优化电路布局和元件选择，降低电磁干扰产生。
3. 前沿技术如电磁场仿真和预测，为电磁干扰防护提供理论依据和设计指导电磁干扰防护的关键技术1. 屏蔽技术：通过金属屏蔽、介质屏蔽等方法，阻挡电磁场的侵入2. 接地技术：合理接地，降低设备内外的电位差，减少电磁干扰3. 滤波技术：采用低通、高通、带通滤波器等，滤除特定频率的干扰信号电磁干扰防护的应用领域1. 通信领域：如移动通信、卫星通信等，需防止电磁干扰影响信号传输2. 医疗领域：如医疗设备，需确保电磁干扰不会对病患造成伤害3. 交通领域：如汽车电子、航空航天等，需保证电磁干扰不影响系统的安全运行电磁干扰防护的发展趋势与挑战1. 发展趋势：向高频率、高速度、大容量方向发展，对防护技术提出更高要求2. 挑战：电磁干扰源多样化，复杂化，需要不断创新防护技术和方法3. 未来，随着人工智能、大数据等技术的融入，电磁干扰防护将更加智能化和自动化电磁干扰防护技术概述电磁干扰（Electromagnetic Interference，EMI）是指由电磁场产生的能量对电子设备或系统正常运行产生的有害影响随着电子技术的飞速发展，电磁干扰已成为制约电子设备性能和可靠性的重要因素电磁干扰防护技术旨在降低或消除电磁干扰，确保电子设备在复杂电磁环境下稳定运行。
本文将从电磁干扰的基本概念、产生原因、防护方法等方面对电磁干扰防护技术进行概述一、电磁干扰的基本概念1. 电磁干扰的定义电磁干扰是指由电磁场产生的能量对电子设备或系统正常运行产生的有害影响根据干扰源和受干扰设备的不同，电磁干扰可分为传导干扰、辐射干扰和共模干扰等2. 电磁干扰的分类（1）按干扰源分类：自然干扰、人为干扰2）按干扰途径分类：传导干扰、辐射干扰、共模干扰3）按干扰频率分类：低频干扰、中频干扰、高频干扰二、电磁干扰的产生原因1. 自然干扰（1）雷电：雷电是自然界中强烈的电磁干扰源，其峰值电流可达数十千安，峰值电压可达数十万伏2）宇宙辐射：宇宙辐射包括太阳辐射、地球辐射和宇宙射线等，对电子设备产生干扰2. 人为干扰（1）工业干扰：工业设备、电力系统等产生的电磁干扰2）无线电干扰：无线电发射设备、通信设备等产生的电磁干扰3）电子设备自身干扰：电子设备内部电路、元件等产生的电磁干扰三、电磁干扰防护方法1. 传导干扰防护（1）屏蔽：采用金属屏蔽材料对电子设备进行屏蔽，降低电磁干扰2）接地：将电子设备的金属部分与大地连接，将干扰电流导入大地3）滤波：在电子设备的输入、输出端口添加滤波器，抑制干扰信号。
2. 辐射干扰防护（1）隔离：采用隔离技术，如光纤、同轴电缆等，降低辐射干扰2）屏蔽：采用金属屏蔽材料对电子设备进行屏蔽，降低辐射干扰3）滤波：在电子设备的输入、输出端口添加滤波器，抑制干扰信号3. 共模干扰防护（1）平衡传输：采用平衡传输技术，降低共模干扰2）共模扼流圈：在电子设备的输入、输出端口添加共模扼流圈，抑制共模干扰3）隔离变压器：采用隔离变压器，降低共模干扰四、电磁干扰防护技术的发展趋势1. 集成化：将电磁干扰防护技术集成到电子设备的设计中，提高电磁兼容性2. 智能化：利用人工智能、大数据等技术，实现电磁干扰的实时监测和预测3. 绿色环保：采用环保材料和技术，降低电磁干扰对环境的影响总之，电磁干扰防护技术在电子设备的设计、生产、应用等方面具有重要意义随着电磁干扰问题的日益突出，电磁干扰防护技术的研究和应用将不断深入，为我国电子产业的健康发展提供有力保障第二部分 防护技术分类与原理关键词关键要点屏蔽技术1. 屏蔽技术通过在电磁干扰源与敏感设备之间设置屏蔽层，阻挡电磁波的传播，减少干扰2. 常用的屏蔽材料包括金属屏蔽网、屏蔽室、屏蔽罩等，它们可以有效降低电磁干扰的强度3. 屏蔽技术的研究和发展趋势包括新型屏蔽材料的研发，如纳米复合材料，以及电磁屏蔽效能的优化。
接地技术1. 接地技术通过将设备或系统中的金属部件与大地相连，将干扰电流引入大地，降低干扰2. 接地技术要求接地电阻尽可能小，以保证接地效果，常用的接地方式有直接接地、通过接地线接地等3. 随着电子设备集成度的提高，接地技术的研究重点转向多级接地、混合接地等复杂接地系统的优化滤波技术1. 滤波技术通过在电路中添加滤波器，对干扰信号进行滤波处理，抑制干扰2. 滤波器根据干扰信号的频率特性进行设计，包括低通滤波器、高通滤波器、带通滤波器等3. 滤波技术的发展趋势包括高频滤波器的设计、滤波器集成化以及滤波器在复杂电路中的应用隔离技术1. 隔离技术通过隔离干扰源与敏感设备，防止干扰信号的直接传播2. 常用的隔离技术包括光电隔离、变压器隔离、光隔离等，它们可以有效切断干扰路径3. 隔离技术的发展趋势包括高隔离度、低延迟的隔离器件研发，以及隔离技术在高速信号传输中的应用抗干扰设计1. 抗干扰设计是指在电子设备的设计阶段，通过优化电路结构、布局等手段提高设备的抗干扰能力2. 抗干扰设计包括电源设计、信号传输设计、电路布局设计等，旨在减少干扰对设备性能的影响3. 随着物联网、大数据等技术的发展，抗干扰设计在提高设备可靠性、降低维护成本方面具有重要意义。
电磁兼容性测试1. 电磁兼容性测试通过对设备进行电磁干扰测试和抗干扰能力测试，评估设备的电磁兼容性能2. 电磁兼容性测试包括静电放电测试、辐射抗扰度测试、传导抗扰度测试等，以确保设备在各种电磁环境下正常工作3. 随着电磁兼容性标准的不断更新，电磁兼容性测试方法和技术也在不断进步，以适应新型电子设备的发展需求电磁干扰（Electromagnetic Interference，EMI）是指由电磁波引起的电子设备或系统性能下降或损坏的现象为了保障电子设备的正常运行，降低电磁干扰的影响，电磁干扰防护技术应运而生本文将对电磁干扰防护技术中的防护技术分类与原理进行详细介绍一、防护技术分类1. 防护方法分类（1）屏蔽技术屏蔽技术是利用金属屏蔽层对电磁波的吸收和反射，阻止电磁波进入被保护区域屏蔽技术可分为以下几种：①导电屏蔽：利用金属导电特性，使电磁波在金属表面发生反射，从而阻止电磁波进入被保护区域②接地板屏蔽：通过在电子设备底部设置接地板，使电磁波在接地板与设备壳体之间形成法向传播，达到屏蔽效果③磁屏蔽：利用磁性材料对电磁波进行屏蔽，通常采用铁磁性材料，如铁、镍等2）滤波技术滤波技术是通过对电磁波进行过滤，消除或削弱干扰信号。
滤波技术可分为以下几种：①低通滤波器：允许低频信号通过，阻止高频干扰信号②高通滤波器：允许高频信号通过，阻止低频干扰信号③带通滤波器：允许一定频率范围内的信号通过，阻止其他频率的干扰信号③有源滤波技术：通过反馈控制，对干扰信号进行抑制，降低干扰幅度3）接地技术接地技术是将电子设备中的电磁干扰源与地之间建立良好的连接，将干扰信号引入地下，从而降低干扰影响接地技术可分为以下几种：①单点接地：将电子设备中的接地点统一接地，形成一个接地点②多点接地：将电子设备中的接地点分别接地，形成一个多点接地点③混合接地：结合单点接地和多点接地，提高接地效果2. 防护技术层次分类（1）硬件防护硬件防护是指在电子设备的硬件设计、制造和安装过程中，采取一系列措施降低电磁干扰主要包括：①电路设计：在设计电路时，采用合理的布局和布线，降低电磁干扰②元器件选择：选用低干扰的元器件，降低干扰源③散热设计：合理设计散热系统，降低元器件温度，降低干扰2）软件防护软件防护是指在电子设备的软件设计和运行过程中，采取一系列措施降低电磁干扰主要包括：①算法优化：优化算法，降低软件运行过程中的电磁干扰②软件滤波：对软件中的干扰信号进行处理，降低干扰幅度。
②系统升级：及时更新软件，修复漏洞，降低干扰二、防护技术原理1. 屏蔽技术原理屏蔽技术主要利用金属材料的导电性和磁性，通过反射和吸收电磁波，达到屏蔽效果导电屏蔽利用金属的导电性，使电磁波在金属表面发生反射；接地板屏蔽利用接地板与设备壳体之间的法向传播，使电磁波在接地板与设备壳体之间形成反射；磁屏蔽利用磁性材料的磁性，使电磁波在磁性材料表面发生反射2. 滤波技术原理滤波技术主要通过对电磁波进行过滤，消除或削弱干扰信号低通滤波器允许低频信号通过，阻止高频干扰信号；高通滤波器允许高频信号通过，阻止低频干扰信号；带通滤波器允许一定频率范围内的信号通过，阻止其他频率的干扰信号有源滤波技术通过反馈控制，对干扰信号进行抑制，降低干扰幅度3. 接地技术原理接地技术主要将电子设备中的电磁干扰源与地之间建立良好的连接，将干扰信号引入地下，从而降低干扰影响单点接地将电子设备中的接地点统一接地，形成一个接地点；多点接地将电子设备中的接地点分别接地，形成一个多点接地点；混合接地结合单点接地和多点接地，提高接地效果总之，电磁干扰防护技术是降低电磁干扰影响的有效手段通过合理选择防护技术，可以提高电子设备的抗干扰能力，确保设备的正常运行。
第三部分 防护设计原则与方法关键词关键要点电磁干扰防护设计的基本原则1. 预防为主，综合治理：在设计阶段就充分考虑电磁干扰的可能性，采取多种措施进行预防，而非在问题出现后再进行补救2. 符合国家标准和行业标准：遵循相关电磁兼容性（EMC）国家标准和行业标准，确保产品设计满足电磁干扰防护要求3. 结构布局优化：合理布局电路板和元器件，减少电磁耦合，利用屏蔽、接地等技术手段降低干扰电磁干扰的屏蔽技术1. 屏蔽材料选择：根据电。
