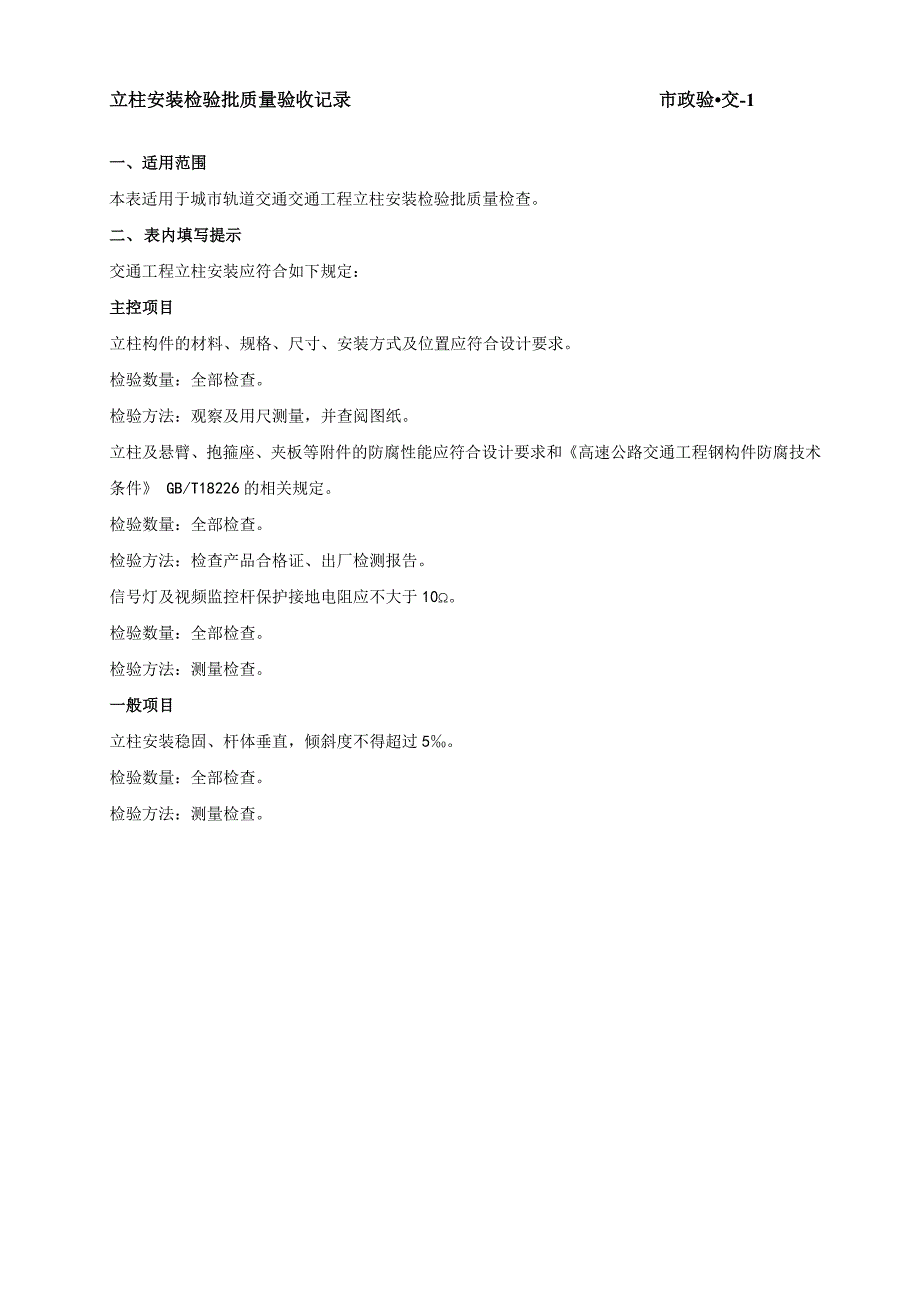

立柱安装立柱安装检验批质量验收记录检验批质量验收记录 市政验市政验•交交-1 一、适用范围一、适用范围 本表适用于城市轨道交通交通工程立柱安装检验批质量检查 二、二、 表内填写提示表内填写提示 交通工程立柱安装应符合如下规定： 主控项目主控项目 立柱构件的材料、规格、尺寸、安装方式及位置应符合设计要求 检验数量：全部检查 检验方法：观察及用尺测量，并查阅图纸 立柱及悬臂、抱箍座、夹板等附件的防腐性能应符合设计要求和《高速公路交通工程钢构件防腐技术 条件》 GB/T18226 的相关规定 检验数量：全部检查 检验方法：检查产品合格证、出厂检测报告 信号灯及视频监控杆保护接地电阻应不大于 10Ω 检验数量：全部检查 检验方法：测量检查 一般项目一般项目 立柱安装稳固、杆体垂直，倾斜度不得超过 5‰ 检验数量：全部检查 检验方法：测量检查 市政基础设施工程 立柱安装立柱安装检验批质量验收记录检验批质量验收记录 市政验•交市政验•交- -1 1 第 页，共 页 工程名称工程名称 单位工程名称单位工程名称 施工单位施工单位 分包单位分包单位 项目负责人项目负责人 项目技术负责人项目技术负责人 分部（子分部）工分部（子分部）工 程名称程名称 分项工程名称分项工程名称 验收部位验收部位/ /区段区段 检验批容量检验批容量 施工及验收依据施工及验收依据 储能式有轨电车供电及弱电系统施工质量验收标准（参考） 验收项目验收项目 设计要求或设计要求或 规范规定规范规定 最小最小/ /实际实际 抽样数量抽样数量 检查记录检查记录 检查结果检查结果 主主 控控 项项 目目 1 1 立柱构件的材料、规格、 尺寸、安装方式及位置应 符合设计要求。
2 2 立柱及悬臂、抱箍座、夹 板等附件的防腐性能应符 合设计要求和《高速公路 交通工程钢构件防腐技术 条件》 GB/T18226 的规定 3 3 信号灯及视频监控杆保护 接地电阻应不大于 10Ω 一一 般般 项项 目目 1 1 立柱安装时应保证杆体垂 直，倾斜度不得超过± 0.5 % 施工施工 单位单位 检查检查 结果结果 专业工长： （签名）专业工长： （签名） 项目专业质量检查员： （签名）项目专业质量检查员： （签名） 年年 月月 日日 监理监理 单位单位 验收验收 结论结论 专业监理工程师： （签名）专业监理工程师： （签名） 年年 月月 日日 标志标牌标志标牌检验批质量验收记录检验批质量验收记录 市政验市政验•交交-2 一、适用范围一、适用范围 本表适用于城市轨道交通交通工程标志标牌装检验批质量检查 二、二、 表内填写提示表内填写提示 交通工程标志标牌应符合如下规定： 主控项目主控项目 交通标线标志标牌的材质、规格、尺寸应符合设计要求。
检验数量：全部检查 检验方法：检查产品合格证、出厂检测报告 标志标牌的安装位置及高度应符合设计要求 检验数量：全部检查 检验方法：观察、测量检查 一般项目一般项目 标志标牌安装牢固、角度要求应符合设计要求 检验数量：全部检查 检验方法：观察、测量检查 市政基础设施工程 标志标牌标志标牌检验批质量验收记录检验批质量验收记录 市政验•交市政验•交- -2 2 第 页，共 页 工程名称工程名称 单位工程名称单位工程名称 施工单位施工单位 分包单位分包单位 项目负责人项目负责人 项目技术负责人项目技术负责人 分部（子分部）工分部（子分部）工 程名称程名称 分项工程名称分项工程名称 验收部位验收部位/ /区段区段 检验批容量检验批容量 施工及验收依据施工及验收依据 储能式有轨电车供电及弱电系统施工质量验收标准（参考） 验收项目验收项目 设计要求或设计要求或 规范规定规范规定 最小最小/ /实际实际 抽样数量抽样数量 检查记录检查记录 检查结果检查结果 主主 控控 项项 目目 1 1 标志标牌的材质、规格、 尺寸应符合设计要求 2 2 标志标牌的安装位置及高 度应符合设计要求。
一一 般般 项项 目目 1 1 标志标牌安装牢固、角度 要求应符合设计要求 施工施工 单位单位 检查检查 结果结果 专业工长： （签名）项目专业质量检查员： （签名）专业工长： （签名）项目专业质量检查员： （签名） 年年 月月 日日 监理监理 单位单位 验收验收 结论结论 专业监理工程师：（签名）专业监理工程师：（签名） 年年 月月 日日 标志标线标志标线检验批质量验收记录检验批质量验收记录 市政验市政验•交交-3 一、适用范围一、适用范围 本表适用于城市轨道交通交通工程标志标线装检验批质量检查 二、二、 表内填写提示表内填写提示 交通工程标志标线应符合如下规定： 主控项目主控项目 路面标线的颜色、形状和设置位置应符合设计要求和现行国家标准《道路交通标志和标线》 GB 5768 的相关规定 检验数量：全部检查 检验方法：观察、测量检查 路面标线涂料应符合设计要求和现行国家标准 《城市道路交通设施设计规范》 GB 50688 及行业标准 《路 面标线涂料》JT/T 280 的相关规定。
检验数量：全部检查 检验方法：检查质量证明文件及观察检查 标线的纵向间距应符合设计要求，允许偏差应符合表 13.5.3 的规定 表 13.5.3 标线纵向间距允许偏差值（mm） 检查项目 允许偏差 标线纵向间距 （mm） 9000 ±45 6000 ±30 4000 ±20 3000 ±15 检验数量：全部检查 检验方法：观察、测量检查 标线的线段长度应符合设计要求，允许偏差应符合表 13.5.4 的规定 表 13.5.4 标线线段长度允许偏差值（mm） 检查项目 允许偏差 标线线段长度 （mm） 6000 ±5 4000 ±40 3000 ±30 1000～2000 ±20 检验数量：全部检查 检验方法：观察、测量检查 标线的宽度应符合设计要求，允许偏差应符合表 13.5.5 的规定 表 13.5.5 标线宽度允许偏差值（mm） 检查项目 允许偏差 标线宽度（mm） 400～450 +15，0 150～200 +8，0 100 +5，0 检验数量：全部检查 检验方法：观察、测量检查 标线的厚度应符合设计要求，允许偏差应符合表 13.5.6 规定 表 13.5.6 标线宽度允许偏差值（mm） 检查项目 允许偏差 标线厚度（mm） 常温型（0.12～0.2） -0.03，+0.10 加热型（0.20～0.4） -0.05，+0.15 热熔型（1.0～4.50） -0.10，+0.50 检验数量：全部检查。
检验方法：观察、测量检查 一般项目一般项目 标线边缘整齐、表面平整，无涂料流淌、沟槽、气泡等缺陷 检验数量：全部检查 检验方法：观察检查 标线位置应符合设计要求，横向偏位允许偏差为±30mm 检验数量：全部检查 检验方法：观察、测量检查 市政基础设施工程 标志标线标志标线检验批质量验收记录检验批质量验收记录 市政验•交市政验•交- -3 3 第 页，共 页 工程名称工程名称 单位工程名称单位工程名称 施工单位施工单位 分包单位分包单位 项目负责人项目负责人 项目技术负责人项目技术负责人 分部（子分部）工分部（子分部）工 程名称程名称 分项工程名称分项工程名称 验收部位验收部位/ /区段区段 检验批容量检验批容量 施工及验收依据施工及验收依据 储能式有轨电车供电及弱电系统施工质量验收标准（参考） 验收项目验收项目 设计要求或设计要求或 规范规定规范规定 最小最小/ /实际实际 抽样数量抽样数量 检查记录检查记录 检查结果检查结果 主主 控控 项项 目目 1 1 路面标线的颜色、形状和设置位置应符 合设计要求和《道路交通标志和标线》 GB 5768-2009 的规定。
2 2 路面标线涂料应符合设计要求和《城市 道路交通设施设计规范》GB 50688 及《路面标线涂料》JT/T 280 的规定 3 3 标线边缘整齐、表面平整，无涂料流淌、 沟槽、气泡等缺陷 4 4 标线位置应符合设计要求，横向偏位允 许偏差±30mm 一一 般般 项项 目目 1 1 标线的纵向间距应符合设计要求，允许 偏差应符合表 6.5.9 标线纵向间距允许 偏差值的规定 2 2 标线的线段长度应符合设计要求，允许 偏差应符合表 6.5.10 标线线段长度允 许偏差值的规定 3 3 标线的宽度应符合设计要求，允许偏差 应符合表 6.5.11 标线宽度允许偏差值 的规定 4 4 标线的厚度应符合设计要求，允许偏差 应符合表 6.5.12 标线厚度允许偏差值 的规定 施工施工 单位单位 检查检查 结果结果 专业工长： （签名）项目专业质量检查员： （签名）专业工长： （签名）项目专业质量检查员： （签名） 年年 月月 日日 监理监理 单位单位 验收验收 结论结论 专业监理工程师： （签名）专业监理工程师： （签名） 年年 月月 日日 交通信号设备交通信号设备检验批质量验收记录检验批质量验收记录 市政验市政验•交交-4 一、适用范围一、适用范围 本表适用于城市轨道交通交通工程交通信号设备检验批质量检查。
二、二、 表内填写提示表内填写提示 交通信号设备检验批质量验收应符合如下规定： 主控项目主控项目 交通信号控制机、路口控制器、信号灯、车辆检测器、光端机、信标、无线地磁等信号设备的规格、 型号及质量应符合设计要求 检验数量：全部检查 检验方法：检查产品合格证、质量证明文件和进行外观检查 信号灯安装稳固，其安装高度、可视角度应符合设计要求和现行国家标准《道路交通信号灯设置与安 装规范》GB14886 的相关规定 检验数量：全部检查 检验方法：观察、测量检查 交通信号控制机安装应符合设计要求和现行行业标准《道路交通信号控制机》GA47 的相关规定 检验数量：全部检查 检验方法：观察、测量检查 无线地磁安装位置和深度应符合设计要求 检验数量：全部检查 检验方法：观察、测量检查 路口控制器安装应符合本规范第 12.6.1～12.6.4 条的规定 信标安装应符合本规范第 12.8.1～12.8.3 条的规定 室内设备安装应符合本规范第 12.13.1～12.13.6 条的规定 市政基础设施工程 交通信号设备交通信号设备检验批质量验收记录检验批质量验收记录 市政验•交市政验•交- -4 4 第 页，共 页 工程名称工程名称 单位工程名称单位工程名称 施工单位施工单位 分包单位分包单位 项目负责人项目负责人 项目技术负责人项目技术负责人 分部（子分部）工分部（子分部）工 程名称程名称 分项工程名称分项工程名称 验收部位验收部位/ /区段区段 检验批容量检验批容量 施工及验收依据施工及验收依据 储能式有轨电车供电及弱电系统施工质量验收标准（参考） 验收项目验收项目 设计要求或设计要求或 规范规定规范规定 最小最小/ /实际实际 抽样数量抽样数量 检查记录检查记录 检查结果检查结果 主主 控控 项项 目目 1 1 交通信号控制机、路口控制器、信号 灯、车辆检测器、光端机、信标、无 线地磁等信号设备的规格型号及质量 应符合设计要求。
2 2 信号灯安装稳固。
