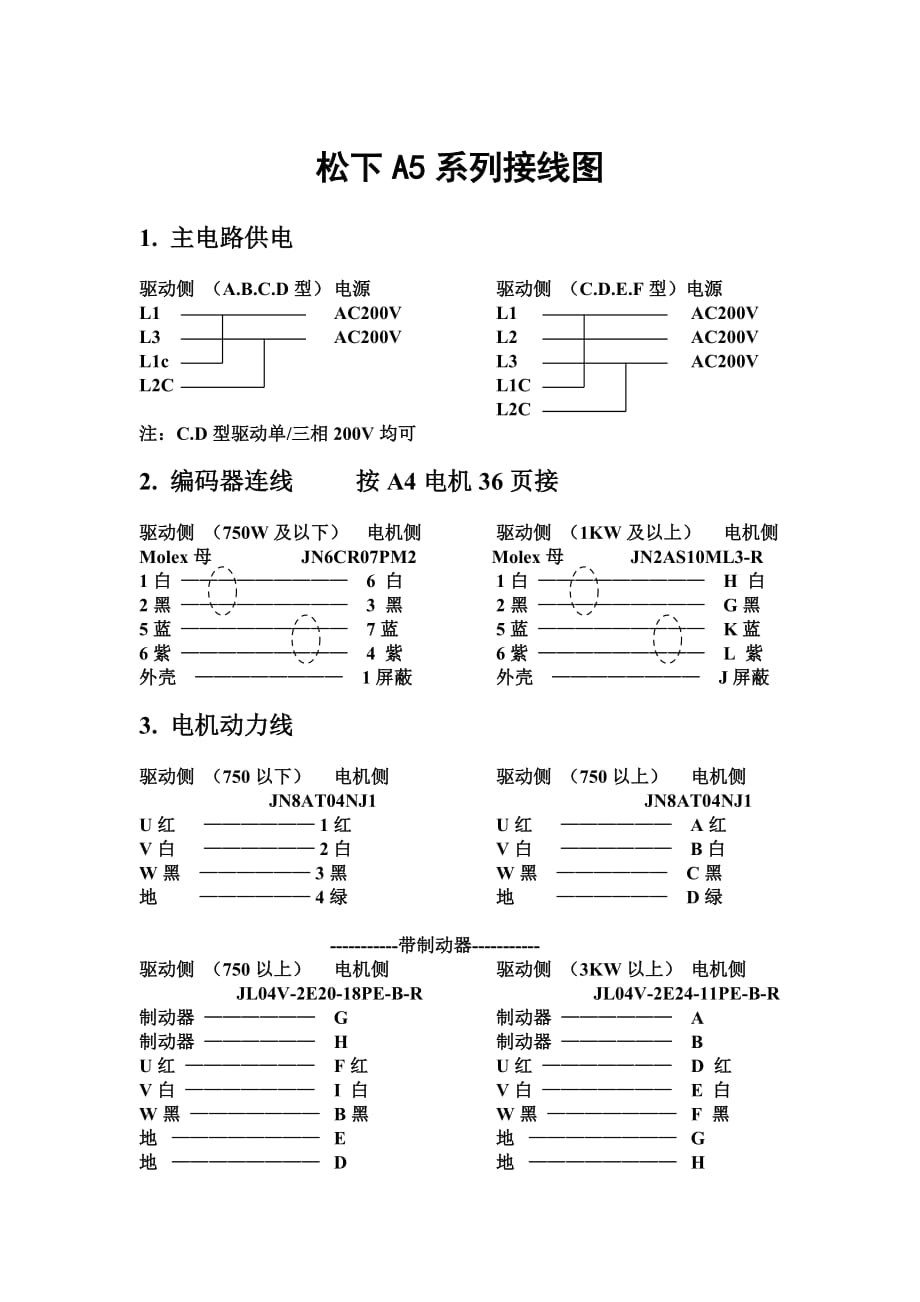

松下A5系列接线图1. 主电路供电驱动侧 （A.B.C.D型） 电源 驱动侧 （C.D.E.F型）电源L1 AC200V L1 AC200VL3 AC200V L2 AC200VL1c L3 AC200VL2C L1C L2C 注：C.D型驱动单/三相200V均可2. 编码器连线 按A4电机36页接驱动侧 （750W及以下） 电机侧 驱动侧 （1KW及以上） 电机侧Molex母 JN6CR07PM2 Molex母 JN2AS10ML3-R1白 ————————— 6 白 1白 ————————— H 白2黑 ————————— 3 黑 2黑 ————————— G黑5蓝 ————————— 7蓝 5蓝 ————————— K蓝6紫 ————————— 4 紫 6紫 ————————— L 紫外壳 ———————— 1屏蔽 外壳 ———————— J屏蔽3. 电机动力线驱动侧 （750以下） 电机侧 驱动侧 （750以上） 电机侧 JN8AT04NJ1 JN8AT04NJ1U红 —————— 1红 U红 —————— A红V白 —————— 2白 V白 —————— B白W黑 —————— 3黑 W黑 —————— C黑地 —————— 4绿 地 —————— D绿-----------带制动器-----------驱动侧 （750以上） 电机侧 驱动侧 （3KW以上） 电机侧 JL04V-2E20-18PE-B-R JL04V-2E24-11PE-B-R制动器 —————— G 制动器 —————— A制动器 —————— H 制动器 —————— BU红 ——————— F红 U红 ——————— D 红V白 ——————— I 白 V白 ——————— E 白W黑 ——————— B黑 W黑 ——————— F 黑地 ———————— E 地 ———————— G地 ———————— D 地 ———————— H。
