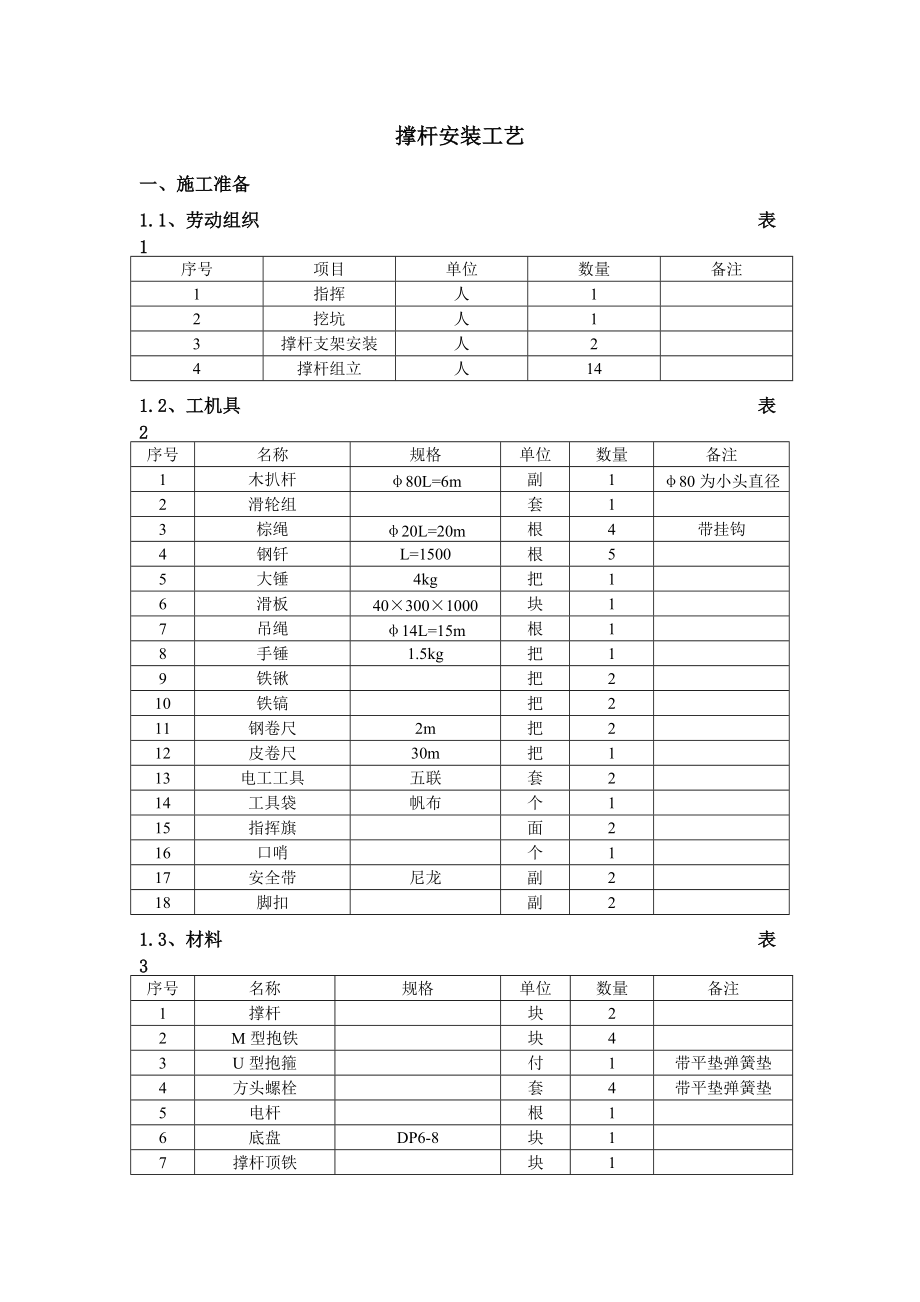

撑杆安装工艺一、施工准备1.1、劳动组织 表1序号项目单位数量备注1指挥人12挖坑人13撑杆支架安装人24撑杆组立人141.2、工机具 表2序号名称规格单位数量备注1木扒杆φ80L=6m副1φ80为小头直径2滑轮组套13棕绳φ20L=20m根4带挂钩4钢钎L=1500根55大锤4kg把16滑板403001000块17吊绳φ14L=15m根18手锤1.5kg把19铁锹把210铁镐把211钢卷尺2m把212皮卷尺30m把113电工工具五联套214工具袋帆布个115指挥旗面216口哨个117安全带尼龙副218脚扣副21.3、材料 表3序号名称规格单位数量备注1撑杆块22M型抱铁块43U型抱箍付1带平垫弹簧垫4方头螺栓套4带平垫弹簧垫5电杆根16底盘DP6-8块17撑杆顶铁块11.4、附表1.4.1、撑杆支架、M型抱铁、撑杆顶铁、方头螺栓选型表 表4序号名称规格备注电杆稍径及距杆顶距离φ1501.5m以内1.5-3m以内φ1701.5m以内1.5-3m以内φ1501.5-3m以内1撑杆ⅠⅣⅡⅢⅣ2M型抱铁ⅠⅡⅢⅣ3U型抱箍ⅠⅡⅢⅣ4方头螺栓M16210M16230M16250M162701.4.2、U型抱箍选型表 表5序号型号R电杆稍径及杆顶距离备注1Ⅰ1801.5m以内2Ⅰ2901.5-3m以内1.5m以内3Ⅰ31003-4.5m以内1.5-3m以内1.5m以内4Ⅰ41103-4.5m以内1.5-3m以内5Ⅰ51203-4.5m以内二、操作程序2.1、工序流程图施工准备杆坑开挖整撑杆组立 图1撑杆组立工序流程图2.2、操作要领2.2.1、施工准备①根据设计文件确定撑杆的规格和高度。
②检查撑杆组立所需要的材料是否齐全；规格质量应符合设计要求2.2.2、杆坑开挖：见DY-2挖坑工艺2.2.3撑杆组立①撑杆支架安装a．作业人员带好工具上杆，从杆顶量出撑杆支架安装位置，并作标记b．用吊绳将撑杆支架吊起，安装在杆顶的标记处；其方向要正对撑杆杆坑中心②立杆a．立杆见DY-4-1电杆组立工艺b．当撑杆高度超过撑杆支架时，调整晃绳，将撑杆顶部缓慢，平稳地放入撑杆支架内；然后将晃绳固定，防止撑杆晃动③撑杆固定a．用钢钎调整撑杆底部和底盘，使撑杆与电杆的夹角符合规定其底部的底盘应和撑杆垂直，如图2撑杆顶部应顶住电杆b．用撑杆支架将撑杆固定，使撑杆和支架紧密接触，如图3④用U型抱箍将撑杆顶铁固定在撑杆杆顶⑤撑杆坑回填图2 撑杆底盘安装示意图 ①撑杆；②底盘；图3 撑杆组装图 ①撑杆支架；②M型抱铁；③U型抱箍；④撑杆顶铁；⑤方头螺栓；⑥方螺母；⑦垫圈；⑧电杆；⑨撑杆三、标准3.1、撑杆和电杆间的夹角，一般为30允许偏差为53.2、撑杆底部应装底盘，并应与撑杆垂直3.3、撑杆埋深不小于1m，埋设底盘的撑杆坑应有马道回填土时，应每回填300mm夯实一次回填土应有防沉土台，其培土高度应超出地面300mm。
四、注意事项4.1、在撑杆组立时，电杆上严禁有人作业4.2、杆上作业，必须系好安全带，工具、材料的传递用吊绳，严禁抛上抛下。
