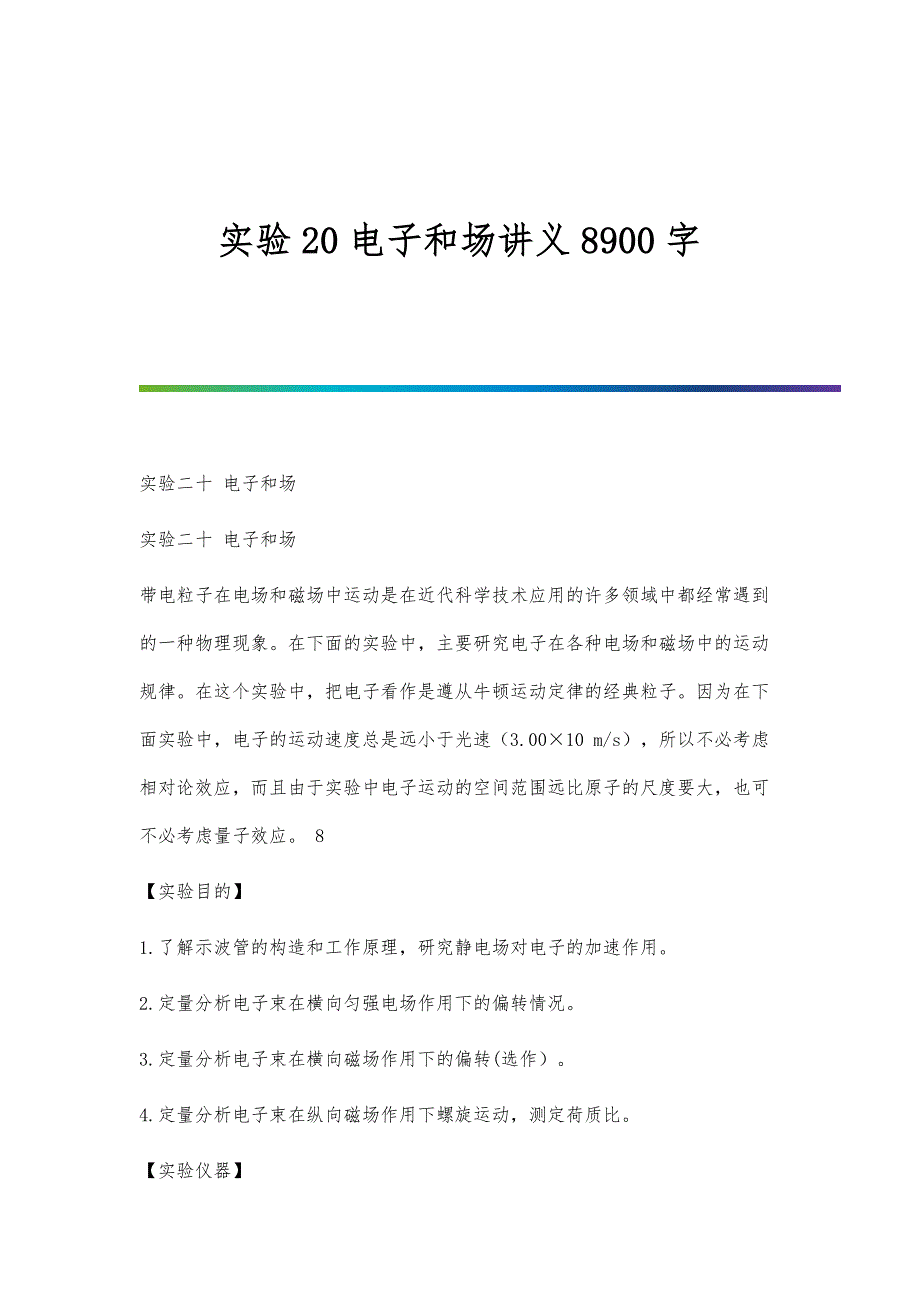

实验20电子和场讲义8900字_第1页
1/20

    实验20电子和场讲义8900字    实验二十 电子和场实验二十 电子和场带电粒子在电场和磁场中运动是在近代科学技术应用的许多领域中都经常遇到的一种物理现象在下面的实验中,主要研究电子在各种电场和磁场中的运动规律在这个实验中,把电子看作是遵从牛顿运动定律的经典粒子因为在下面实验中,电子的运动速度总是远小于光速(3.00×10 m/s),所以不必考虑相对论效应,而且由于实验中电子运动的空间范围远比原子的尺度要大,也可不必考虑量子效应 8【实验目的】1.了解示波管的构造和工作原理,研究静电场对电子的加速作用2.定量分析电子束在横向匀强电场作用下的偏转情况3.定量分析电子束在横向磁场作用下的偏转(选作)4.定量分析电子束在纵向磁场作用下螺旋运动,测定荷质比实验仪器】EF——4S型电子和场实验仪、螺线管、磁场线圈、高压万用表实验原理】实验中采用的电子示波管型号是8SJ45J,就是示波器中的示波管通常用在雷达中它的工作原理与电视显像管非常相似,这种管子又名阴极射线管(CRT)或电子束示波管它是阴极射线示波器中的主要部件,在近代科学技术许多领域中都要用到,是一种非常有用的电子器件利用电子示波管来研究电子的运动规律非常方便,我们研究示波管中电子的运动也有助于了解示波器的工作原理。

电子示波管的结构如图20-1所示包括下面几个部分:图20-1 小型示波管的结构181大学物理实验(1)电子枪,它的作用是发射电子,把它加速到一定速度并聚成一细束;(2)偏转系统,由两对平板电极构成一对上下放置的Y轴偏转板(或称垂直偏转板),一对左右放置的X轴偏转板(或称水平偏转板);(3)荧光屏,用以显示电子束打在示波管端面的位置以上这几部分都密封在一只玻璃壳之中玻璃壳内抽成高真空,以免电子穿越整个管长时与气体分子发生碰撞,故管内的残余气压不超过10个标准大气压电子枪的内部构造如图20-2所示电子源是阴极,图中用字母K表示它是一只金属圆柱筒,里面装有加热用的灯丝,两者之间用陶瓷套管绝缘当灯丝通电时可把阴极加热到很高温度在圆柱筒端部涂有钡和锶的氧化物,此材料中的电子在加热时较容易逸出表面,并能在阴极周围空间自由运动,这种过程叫热电子发射与阴极共轴布置着的还有四个圆筒状电极,电极G1离阴极最近,称为控制栅,正常工作时加有相对于阴极K大约-10~-40伏的负电压,它产生的电场是要把阴极发射出来的电子推回到阴极去改变控制栅极的电势可以改变穿过G1上小孔出去的电子数目,从而可以控制电子束的强度电极G2与A2联在一起,两者相对于K有约几百伏到1千余伏的正电压。

它产生了一个很强的电场使电子沿电子枪轴线方向加速因此电极A2对K的电压又称加速电压用V2表示电极A1为聚焦电极,在正常使用情况下相对于K具有正电压V1,其大小在200伏到400伏之间由于K与A1、A1与A2之间电势不相等,因此使电子束在电极筒内的纵向速度和横向速度发生改变,适当地调整V1和V2的电压比例,可使电子束聚焦成很细的一束电子流,使打在荧光屏上形成很小的一个光斑聚焦程度的好坏主要取决于V1和V2的大小与比例-6图20-2 电子枪内部构造电子束从图20-1中两对偏转电极间穿过每一对电极加上的电压产生的横向电场分别可使电子束在X方向或Y方向发生偏转在玻璃管壳的内表面还涂有石墨导电层,它有下面几方面的作用:它与极A2是连在一起,182实验二十 电子和场作为A2的延伸部分,可以对外界杂散电场起屏蔽作用,防止对电子束产生影响;此外,它还起着防止外界照亮荧光屏的内表面引起屏上光斑对比度降低的作用1. 电子在电场中加速及偏转为了描述电子的运动,我们选用了一个直角坐标系,其z轴沿示波管管轴,x轴是示波管正面所在平面上的水平线,y轴是示波管正面所在平面上的竖直线从阴极发射出来通过电子枪小孔的一个电子,它在从阳极A2射出时在z方向上具有速度vz,vz的值取决于K和A2之间的电位差V2(图20-2)。

电子从K移动到A2,位能降低了eV2;因此,如果电子逸出阴极时的初始动能可以忽略1不计,那么它从A2射出时的动能mvz2 就由下式确定: 21mvz2=eV2 (20-1) 2此后,电子再通过偏转板之间的空间如果偏转板之间没有电位差,那么电子将笔直地通过,最后击打在荧光屏的中心(假定电子枪描准了中心),形成一个小亮点但是,如果两个垂直偏转板(水平放置的一对)之间加有电位差Vd,使偏转板之间形成一个横向电场Ey,那么作用在电子上的电场力使电子获得一个横向速度vy,但却不改变它的轴向速度分量vz,这样,电子在离开偏转板时运动的方向将与z轴成一个夹角?,如图(20-3)所示 而这个?角由下式决定:tg??vyvz (20-2)图20-3 电子在电场中的运动如果知道了偏转电位差和偏转板的尺寸,那么以上各个量都能计算出来设距离为d的两个偏转板之间的电位差Vd,在其中产生一个横向电场Ey?Vd/d,从而对电子作用一个大小为Fy?eEy?eVd/d的横向力在电子从偏转板之间通过的时间?t内,183大学物理实验这个力使电子得到一个横向动量mvy,而它等于力的冲量即mvy?Fy?t?eVd于是 vy??t (20-3) deVd ?t (20-4)md然而,这个时间间隔?t,也就是电子以轴向速度vz通过距离l(l等于偏转板的长度)所需要的时间,因此l?vz?t。

由这个关系式解出?t,代入式(20-4):结果得 vy?这样,偏转角?就由下式给出:tg??vyvz?eVldmvz2eVdl (20-5) mdvz (20-6)再把能量关系式(20-1)代入上式,最后得到:tg??Vl (20-7) V22d这个公式表明,偏转角随偏转电位差Vd的增加而增大,而且,偏转角也随偏转板长度l的增长而增长,偏转角与d成反比,对于给定的总电位差来说,两偏转板之间距离越近,偏转电场就越强最后,降低加速电位差V2也能增大偏转,这是因为减小了电子的轴向速度,延长了偏转电场对电子的作用时间此外,对于相同的横向速度,轴向速度越小,得到的偏转角就越大电子束离开偏转区域以后便又沿一条直线行进,这条直线是电子离开偏转区域那一点的电子轨迹的切线这样,荧光屏上的亮点会偏移一个垂直距离y,而这个距离由关系式y=Ltg?确定,这里L是偏转板到荧光屏的距离(忽略荧光屏的微小的曲率),如果更详细地分析电子在两个偏转板之间的运动,我们会看到:这里的L应从偏转板的中心到荧光屏的距离于是我们有y?LVdl (20-8) V22d电偏转灵敏度定义为偏转板上加单位电压时,所引起的电子束在荧光屏上的偏移,则示波管的Y轴电偏转灵敏度Sy?同理,示波管的X轴电偏转灵敏度为 lyLyy (20-9) ?Vd2dyV2184实验二十 电子和场Sx?lLx?xx (20-10) Vd2dxV2为了提高偏转准确度和灵敏度,使电子束不受偏转板出口边缘效应的影响,常采用斜置偏转板,这种情况下电子束的偏转量更接近于真实偏转量,但表达式较复杂,这里不再给出。

2.电子在横向磁场中偏转(选作)电子束通过磁场时,在洛伦兹力的作用下发生偏转如图20-4所示,设实线方框内有均匀的磁场,磁感应强度为B,方向与纸面垂直;由纸面指向读者,在方框外B=0电子以速度vz垂直射入磁场,受洛伦兹力evzB的作用,在磁场区域内作匀速圆周运动,轨道半径为R电子沿AC弧穿出磁场区域后变为作匀速直线运动,最后打在荧光屏的P点上,光点的位移为y图20-4 磁场偏转示意图由牛顿第二定律有vf?evzB?mz R于是得 R?设偏转角?不很大,近似地有tan??由上两式得到磁偏转位移yy?2mvz (20-11) eBby? RLebLB (20-12) mvz185大学物理实验再由式12mvz?eV2,消去vz得 2y?ebLB (20-13) 2mV2上式表明,光点的偏转位移y与磁感强度B成线性关系,与加速电压V2的平方根成反比将式(20-13)和式(20-8)相比较可以看出,提高加速电压对磁偏转灵敏度降低的影响,比对电偏转灵敏度的影响小因此,使用磁偏转时,提高显像管中电子束加速电压来增强屏上图像的亮度水平比使用电偏转有利而且,磁偏转便于得到电子束的大角度偏转,更适合于大屏面的需要。

因此显像管往往采用磁偏转但是,偏转线圈的电感与较大的分布电容,不利于高频使用,而且体积和重量较大,都不及电偏转系统所以示波管往往采用电偏转由于偏转磁场是由一对平行线圈产生的,所以有B?kIa式中Ia是励磁电流,K是与线圈结构和匝数有关的常数代入(20-13)式,得y?kIaebL2meV2 (20-14)由于式中其它量都是常数,故可写成y?km?Ia2 (20-15)km为磁偏常数可见,当加速电压一定时,位移与电流呈线性关系为了描述磁偏转的灵敏程度,定义Sm?y?kmIa12 (20-16)Sm称为磁偏转灵敏度,单位为毫米/安培同样,Sm越大,磁偏转的灵敏度越高3.电子在纵向磁场作用下的运动规律及荷质比测定在前面几则实验中,我们已经分别观察了电子束在纵向电场,横向电场和横向磁场作用下的运动和变化情况这一则实验中,我们要进一步研究电子束在与它平行的纵向磁场作用下的运动规律在这种情况下,电子将沿磁场方向作螺旋状运动根据这时电子的运动规律还可以准确地测定电子的荷质比1).电子在纵向磁场作用下作螺旋运动186实验二十 电子和场如图20-5(b),考虑电子运动的情况,沿示波管轴方向作用有均匀磁场B。

取示波管轴为坐标轴,磁场B沿Z轴方向,电子从电子枪出射时具有速度为υ0,我们把它分解成沿轴向和径向两个分量分别记作υz和υra)电子作圆周运动 (b)电子作螺旋运动图20-5在实验中,我们已经提到,电子在磁场中运动将受到洛伦磁力的作用,它与磁场B、速度υ之间满足矢量关系式F=-eυ×B假如电子速度υ与磁场B平行的话(即υr=0)磁场对电子没有力的作用只有当υr≠0情况下,电子才受到磁场力的作用其大小等到于eυrB,方向与υ0和B两者垂直因此,磁场力在沿B的方向是没有分力的,只要除了磁场力以外没有其他力作用的话,电子沿Z轴方向的速度υz将保持不变洛伦磁力使电子在垂直于磁场(即垂直于示波管轴)的平面内作圆周运动,如图20-5(a),设其圆周运动的半径为R,则有:m?rm?r 即: R? (20-17) e?rB?eBR圆周运动的周期为:T?22πR?r?2πm (20-18) eB电子既在轴线方向以速度υz作匀速直线运动,又在垂直于轴线的平面内作匀速圆周运动它的轨道是一条螺旋线,其螺距用h表示,则有h??zT?2πm?z (20-19) eB而轴向速度主要是在加速电极的作用下获得的,因此有:187大学物理实验?z?2eV2 (20-20) m从(20-18)、(20-19)两式可以看出,电子运动的周期和螺距均与υr无关。

虽然各个电子的径向速度不同,但由于轴向速度相同,由一点出发的电子束,经过一个周期以后,它们又会在距离出发点相距一个螺距的地方重新相遇,这就是磁聚焦的基本原理,由(20-19)、(20-20)式可得:e/m?8?2V2/h2B2 (20-21)长直螺线管的磁感应强度B,可以由下式计算B???NIl?D22 (20-22)N为螺丝管内的线圈匝数;l为螺线管的长度;D为螺线管的外径和内径的平均值;这三个参数在螺线管上标出;I。
