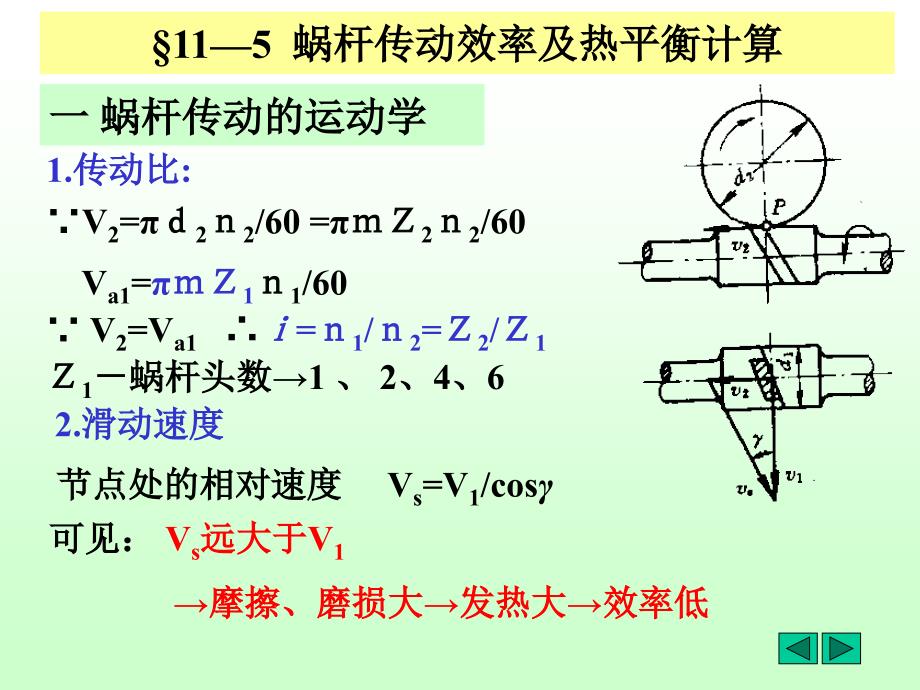

§11—5 蜗杆传动效率及热平衡计算一 蜗杆传动的运动学Va1=πｍＺ1ｎ1/60 ∵ V2=Va1 ∴ｉ=ｎ1/ｎ2=Ｚ2/Ｚ1Ｚ1－蜗杆头数→1 、 2、4、6 2.滑动速度节点处的相对速度 Vs=V1/cosγ 1.传动比: ∵V2=πｄ2ｎ2/60 =πｍＺ2ｎ2/60可见： Vs远大于V1 →摩擦、磨损大→发热大→效率低二 蜗杆传动的效率η=η1η2 η3 =0.95~0.96 η1 η1 — 啮合摩擦损失效率 η1＝ｔgγ／ｔg（γ＋ρ′） η2 — 轴承摩擦损失效率η3 —搅油损失效率 γ — 导程角 ρ′ — 当量摩擦角 2.η的估算T2=T1 iη11.蜗杆传动的效率Z1 1 2 4 6 η 0.7 0.8 0.9 0.95三 蜗杆传动的热平衡计算Vs大→发热大→效率低 —— 若散热及时→热平衡1.计算公式: φ1 ＝ φ2单位时间发热量 同时间散热量2.改善散热措施: (1)增大散热面积S (2)提高散热系数αd ：轴上装风扇、装蛇形冷却管φ1＝1000P1(1- η ) φ2＝αd S(t0 -t a) 控制油温所需散热面积t a —室温 20℃ αd —散热系数 αd=8.15~17.45W/m2℃小 结： 1.蜗杆传动的特点：i大，一般i=7～80, 分度ｉ＝500 ；平稳 ；紧凑 ；可自锁Ｖs大→效率低, 发热大→贵重金属→价高 2.参数和尺寸计算: 中间平面m、 →标准ｄ1＝Ｚ1ｍ／ mZ1 i = Z2 / Z1 d2 / d1 3.蜗杆传动受力分析 Fa1=Ft2 Fa2=Ft1 4.蜗杆传动的强度计算: 蜗轮同齿轮 5.蜗杆传动效率及热平衡计算目的及方法。
≠≠Ft1Ft2 Fr1Fr2Fa1Fa2Ft3Fr3Fa3 Ft4 Fr4Fa4。
