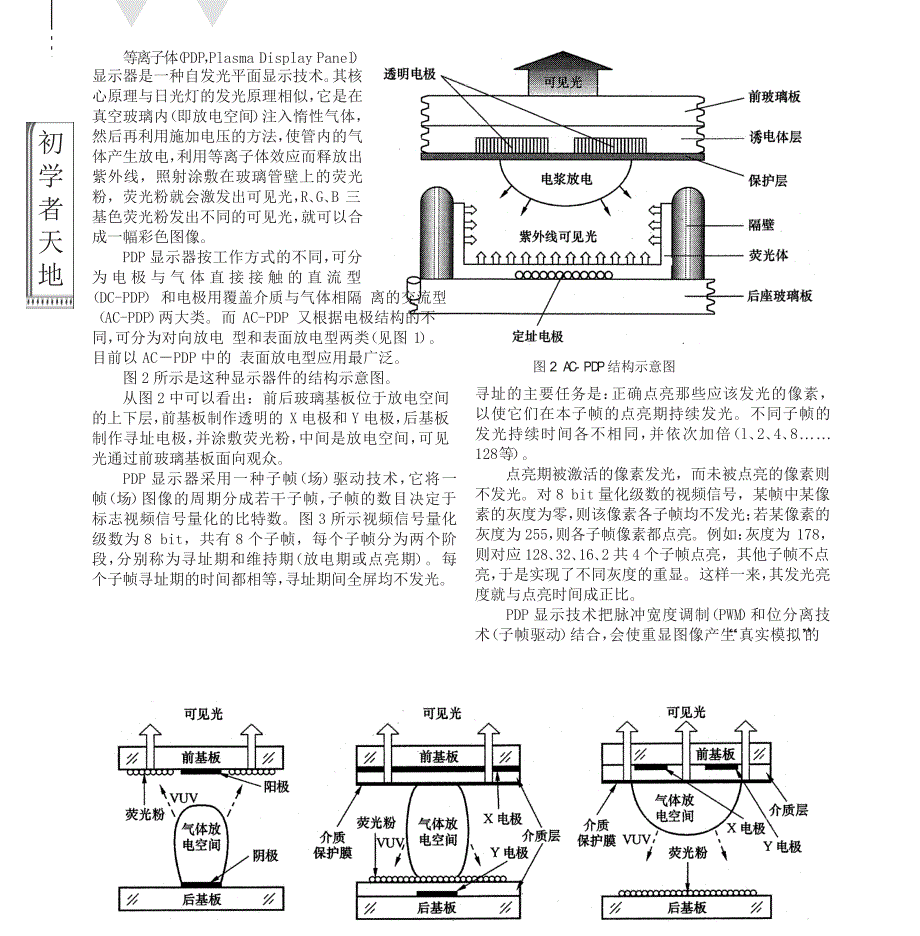

等离子体 （ PDP， Plasma Display Panel ） 显示器是一种自发光平面显示技术 其核 心原理与日光灯的发光原理相似， 它是在 真空玻璃内 （即放电空间 ） 注入惰性气体， 然后再利用施加电压的方法， 使管内的气 体产生放电， 利用等离子体效应而释放出 紫外线，照射涂敷在玻璃管壁上的荧光 粉，荧光粉就会激发出可见光， R、 G、 B 三 基色荧光粉发出不同的可见光， 就可以合 成一幅彩色图像 PDP 显示器按工作方式的不同， 可分 为 电 极 与 气 体 直 接 接 触 的 直 流 型 （DC-PDP ） 和电极用覆盖介质与气体相隔 离的交流型 （AC-PDP ） 两大类而 AC-PDP 又根据电极结构的不 同， 可分为对向放电 型和表面放电型两类 （见图 1 ） 目前以 AC－PDP 中的 表面放电型应用最广泛 图 2 所示是这种显示器件的结构示意图 从图 2 中可以看出：前后玻璃基板位于放电空间 的上下层， 前基板制作透明的 X 电极和 Y 电极， 后基板 制作寻址电极， 并涂敷荧光粉， 中间是放电空间， 可见 光通过前玻璃基板面向观众。
PDP 显示器采用一种子帧 （场） 驱动技术， 它将一 帧 （场） 图像的周期分成若干子帧， 子帧的数目决定于 标志视频信号量化的比特数图 3 所示视频信号量化 级数为 8 bit，共有 8 个子帧，每个子帧分为两个阶 段， 分别称为寻址期和维持期 （放电期或点亮期） 每 个子帧寻址期的时间都相等， 寻址期间全屏均不发光初 学 者 天 地图 2 A C- PD P 结构示意图寻址的主要任务是： 正确点亮那些应该发光的像素， 以使它们在本子帧的点亮期持续发光不同子帧的 发光持续时间各不相同， 并依次加倍 （l、 2、 4、 8…… 128等 ） 点亮期被激活的像素发光，而未被点亮的像素则 不发光对 8 bit 量化级数的视频信号，某帧中某像 素的灰度为零， 则该像素各子帧均不发光； 若某像素的 灰度为 255， 则各子帧像素都点亮例如： 灰度为 178， 则对应 128、 32、 16、 2 共 4 个子帧点亮，其他子帧不点 亮， 于是实现了不同灰度的重显这样一来， 其发光亮 度就与点亮时间成正比 PDP 显示技术把脉冲宽度调制 （PWM ） 和位分离技 术 （子帧驱动） 结合， 会使重显图像产生“真实模拟”的笪艾宇佳笔者现为万用表制作的附加测试器，用它可以判 断小电容的好坏。
如果读者没有万用电表，又如何判 别小电容的好坏呢？ 请读者不必着急，这里介绍的小制作就能解决这 个问题 1. 电路工作原理简易小电容测试器的电路如图 1 所示它是利用红表笔LED 用红 色 发 光 二 极 管，若能使用 高亮度发光二 极管则更好 R1 为 RTX -1/8 W 型 碳 膜电阻器， 电 源 G 用 5 号电红初 学 者 天 地黑图 2 简易小电容测试器印制电路板图池两节，红、黑两表笔可采用普通万用电表使用的表 笔 图 2 是测试器的印制电路板图印制电路板尺寸 为 25 mm×20 mm本测试器在不使用时， 是不消耗电 能的， 所以测试器不必设置电源开关 使用时， 只需将红、 黑两表笔同时接触待测电容器 的两端， 发光管 LED 应闪亮一下， 然后熄灭， 表示电容 器完好 若 LED 不闪亮， 表示电容器内部断线损坏； 若 LED 闪亮后发光亮度仅是变暗而不是熄灭，表示电容器内 部存在漏电； 若 LED 常亮不熄， 表示电容器内部已短路 损坏 由于本测试器具有较高的测试灵敏度，它适宜于 测试容量在 0.1 μF 以下， 几十匹法 （pF ） 以上的各种 小电容。
在测试时， 人手两端不要同时接触红、 黑表笔 的金属部分，否则人体电阻的加入会使 LED 始终发弱 光， 使你误认为电容器有漏电 本测试器除了判别小电容器的好坏外，还能根据 LED 的发光情况，用作通表，可以检查线路的通断情 况， 也可判别二极管、 三极管里 PN 结的好坏 荨VT1 9014LED黑表笔R1G 3V10kVT2 9013图 1 简易小电容测试器电路图发光二极管发光与否来判断小电容器的好坏 图 1 中三极管 VT1、 VT2 组成达林顿复合放大管， 它有极高的放大倍数当测试器的红、 黑两表笔接触 小电容器两端时，就有一充电电流流经待测电容器， 此充电电流虽然很微小， 但经高放大倍数的达林顿管 VT1、 VT2 放大后足能驱动发光管 LED 点亮发光若 LED 不发光， 表示电容器无充电能力， 说明内部断线 损坏 2. 元器件选择与制作VT1 可用 9014 型等硅 NPN 三极管，要求 β≥200， VT2 可用 9013 型等硅 NPN 三极管，β≥100， 两管均要 求穿透电流愈小愈好感觉，与模拟投影电视系统相比有很高的精度和稳定 性如果一个帧频为 50 Hz 的视频图像，采用 8 bit量化的子帧驱动技术，其图像刷新频率高达 400 Hz， 因此图像行间闪烁和大面积闪烁都很小。
