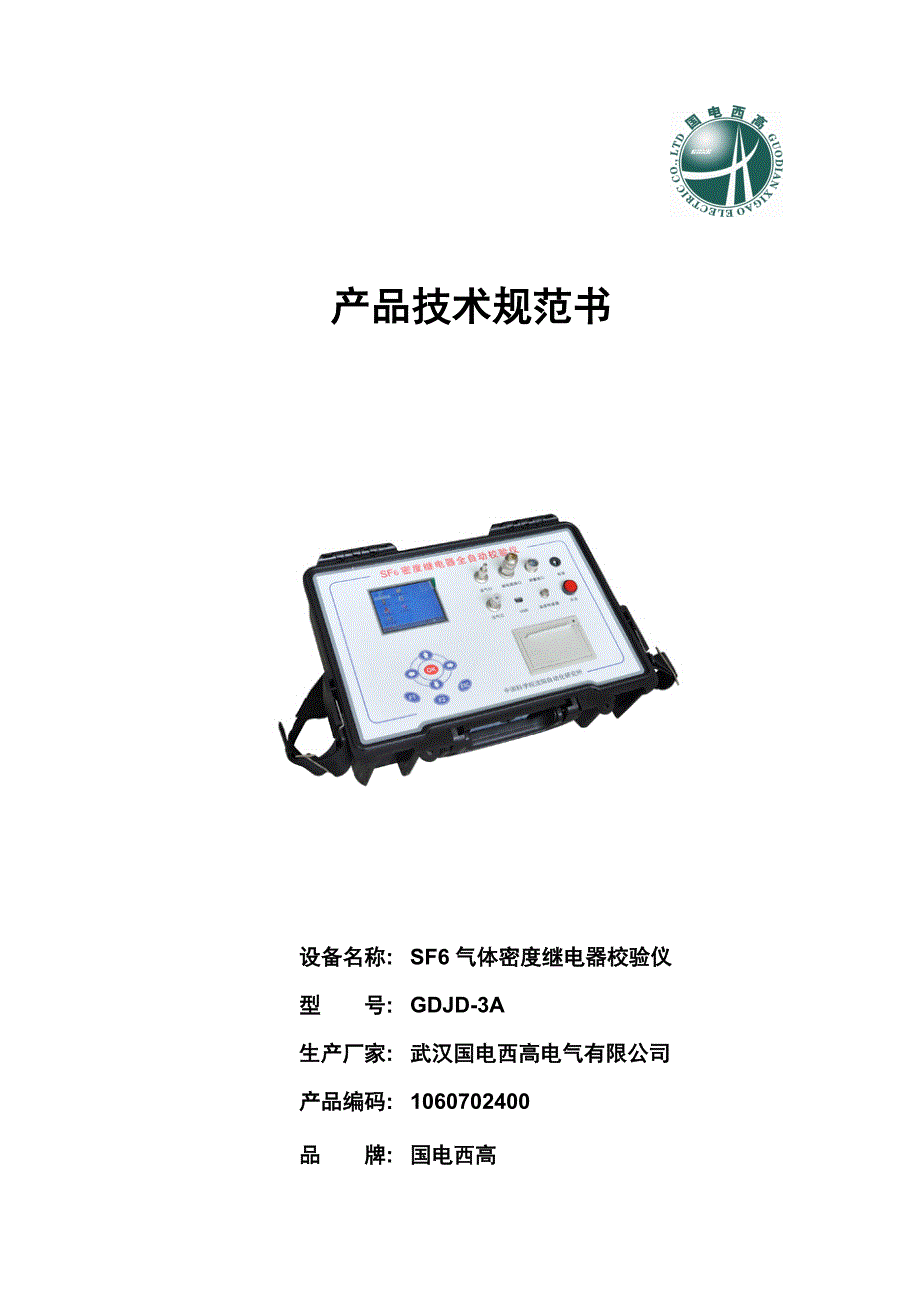

产品技术规范书 版本3.0 2012-1-5 产品技术规范书设备名称:SF6气体密度继电器校验仪型 号:GDJD-3A生产厂家:武汉国电西高电气有限公司产品编码:1060702400品 牌:国电西高一、采用标准：JB/T 10549-2006 《SF6气体密度继电器和密度表 通用技术条件》DL/T 846.5-2004 《高电压测试设备通用技术条件 第5部分:六氟化硫微量水分仪》DL/T 1032-2006 《电气设备用六氟化硫（SF6）气体取样方法》DL/T 596-2005 《电力设备预防性试验规程》GB1094.1-GB1094.6-96 《外壳防护等级》GB2900 《电工名词术语》GB/T16927.1~2-1997 《高电压试验技术》GB4793-1984 《电子测量仪器安全要求》GB191 《包装贮运标志》GB/T.311-1997 《高压输变电设备的绝缘与配合》二、产品关键字：气体密度继电器、密度继电器、气体密度、SF6密度继电器、SF6气体密度校验三、功能简述：SF6气体密度继电器校验仪（以下简称校验仪），是一种全自动SF6气体密度继电器校验仪器。
该校验仪采用嵌入式微处理器，能对各种SF6气体密度继电器进行性能校验，以及对SF6气体任意环境温度下的压力进行标准换算的一种便携式工具主要用于SF6气体产品的生产、维护与监测特别适宜电力系统，为SF6电气产品的生产、安全运行、预试和维护提供方便SF6电气产品已广泛应用在电力部门、工矿企业，促进了电力行业的快速发展如何保证SF6电气产品的可靠安全运行已成为电力部门的重要任务之一SF6气体密度继电器是SF6电气开关的关键元件之一，它用来检测SF6电气设备本体中SF6气体密度的变化，它的性能好坏直接影响到SF6电气设备的可靠安全运行安装于现场的SF6气体密度继电器因不经常动作，经过一段时期后常出现动作不灵活或触点接触不良的现象，有的还会出现温度补偿性能变差，当环境温度变化时容易导致SF6气体密度继电器误动作因此原电力部制定了DL／T596—1996《电力设备预防性试验规程》该试验规程规定：各SF6电气开关使用单位应定期对SF6气体密度继电器进行校验从实际运行情况来看，对现场的SF6气体密度继电器进行定期校验是防患于未然，保障电力设备安全可靠运行的必要手段之一四、仪器特点：1．全自动对密度继电器和压力表进行校验。
2．结构紧凑，体积小，重量轻，便于携带3．机电一体化程度高，技术先进、性能可靠4．大屏幕彩色液晶，WINDOWS菜单，直观、简便5． 采用的电源具有UPS功能，适合野外作业6．配有微型打印机，随时打印测试结果7．密封性能好，校验过程中不浪费SF6气体8． 连接气管两端配有进口快速逆止阀，操作简便又防止管路进入水份和空气大多数密度继电器无须拆卸即可直接进行校验9．采样点加有智能电压保护器，采样点鱼夹误接220V电压也不会损坏校验仪，使用更安全五、主要技术参数：1． 工作电源：交直流两用，内置充电电池，可连续工作数小时，AC220V±10%，50Hz2． 精 度：0.25级（可以根据用户要求定制）3． 显示方式：3.5寸真彩液晶显示4．打印方式：针式微打5．测量压力范围：0～1.0Mpa6．校验压力范围：20℃时标准压力0～0.9Mpa7．测量温度范围：－50℃～+100℃8．系统温度仪：-50℃～100℃9．外形尺寸：258×240×8810． 仪器重量：约2.5Kg11． 压力分辨率：0.0001MPa 12． 温度分辨率：0.1℃ 5.6 13． 存储容量： 50～100条 14． 通信接口： USB2.0，支持数据分析软件 六、主要清单：序号名称数量单位备注1主机1台2传感器1只3小钢瓶1只4减压阀1只6钢瓶接头1只7软件光盘1张8USB数据线1根9继电器连接管道1根10充电器1只11校验点采样导线2根12储气瓶补气管2根七、验收及技术培训：1． 交货后供方须派技术人员指导用户进行1次现场实测，以验证仪器性能。
2． 卖方应负责对买方进行现场培训，并提供相应的培训资料八、技术服务：1．设备的免费质保期不低于3年；2．设备3年免费检定或校准；3．设备终身维修；4．系统软件终身免费升级；5．卖方对售后服务的需求必须在24小时答复，在48小时内提供技术服务；6．卖方长期为买方提供备件采购和供应服务5Hot-Line：400-8818-755 WEB： E-mail：whgdxgs@ TEL：027-65605916 65059617 FAX： 027-65606183 DEL：武汉市江汉经济开发区。
