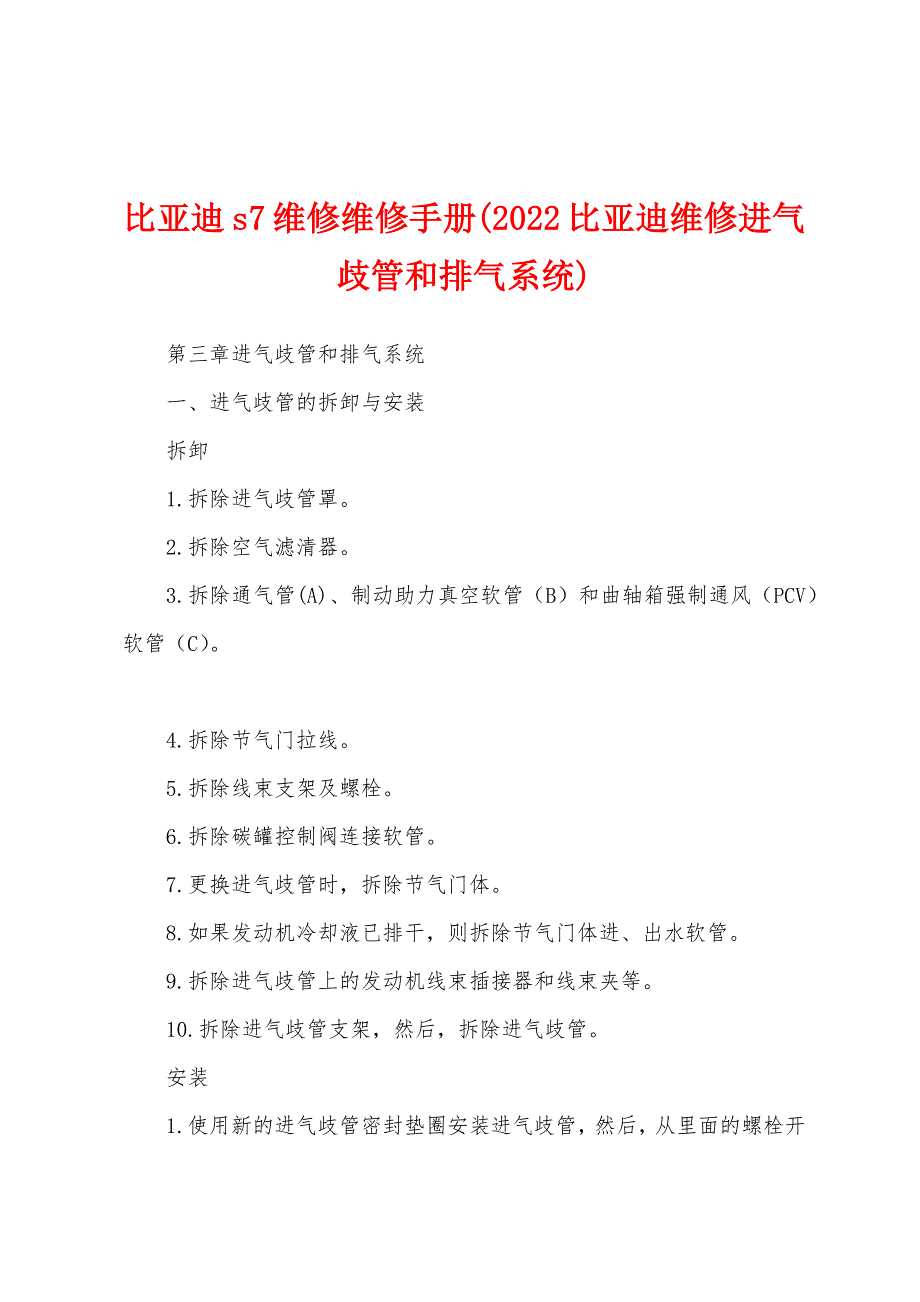

比亚迪s7维修维修手册(2022比亚迪维修进气歧管和排气系统) 第三章进气歧管和排气系统 一、进气歧管的拆卸与安装 拆卸 1.拆除进气歧管罩 2.拆除空气滤清器 3.拆除通气管(A)、制动助力真空软管（B）和曲轴箱强制通风（PCV）软管（C） 4.拆除节气门拉线 5.拆除线束支架及螺栓 6.拆除碳罐控制阀连接软管 7.更换进气歧管时，拆除节气门体 8.如果发动机冷却液已排干，则拆除节气门体进、出水软管 9.拆除进气歧管上的发动机线束插接器和线束夹等 10.拆除进气歧管支架，然后，拆除进气歧管 安装 1.使用新的进气歧管密封垫圈安装进气歧管，然后，从里面的螺栓开始，分2至3步，以交叉方式，锁紧螺栓和螺母，锁紧力矩为：25 N·m 2.装上进气歧管支架 3.如果节气门体进、出水软管已被拆除，必须将其安装好 4.如果节气门体被拆除，则使用新的节气门密封垫圈将其安装好。
5.安装碳罐控制阀连接软管 6.安装线束支架及螺栓 7.安装节气门拉线，并对其进行调整 8.安装通气管、制动助力真空软管和曲轴箱强制通风（PCV）软管 9.安装空气滤清器 10.安装进气歧管罩 11.安装完成后，检查所有导管、软管与插接器是否正确安装 12.如果发动机冷却液已排干，给散热器重新注入发动机冷却液，加注时将加热器阀打开，以便排出冷却系统中的空气 第三章进气歧管和排气系统 一、进气歧管的拆卸与安装 拆卸 1.拆除进气歧管罩 2.拆除空气滤清器 3.拆除通气管(A)、制动助力真空软管（B）和曲轴箱强制通风（PCV）软管（C） 4.拆除节气门拉线 5.拆除线束支架及螺栓 6.拆除碳罐控制阀连接软管 7.更换进气歧管时，拆除节气门体 8.如果发动机冷却液已排干，则拆除节气门体进、出水软管 9.拆除进气歧管上的发动机线束插接器和线束夹等 10.拆除进气歧管支架，然后，拆除进气歧管 安装 1.使用新的进气歧管密封垫圈安装进气歧管，然后，从里面的螺栓开始，分2至3步，以交叉方式，锁紧螺栓和螺母，锁紧力矩为：25 N·m 。
2.装上进气歧管支架 3.如果节气门体进、出水软管已被拆除，必须将其安装好 4.如果节气门体被拆除，则使用新的节气门密封垫圈将其安装好 5.安装碳罐控制阀连接软管 6.安装线束支架及螺栓 7.安装节气门拉线，并对其进行调整 8.安装通气管、制动助力真空软管和曲轴箱强制通风（PCV）软管 9.安装空气滤清器 10.安装进气歧管罩 11.安装完成后，检查所有导管、软管与插接器是否正确安装 12.如果发动机冷却液已排干，给散热器重新注入发动机冷却液，加注时将加热器阀打开，以便排出冷却系统中的空气。
