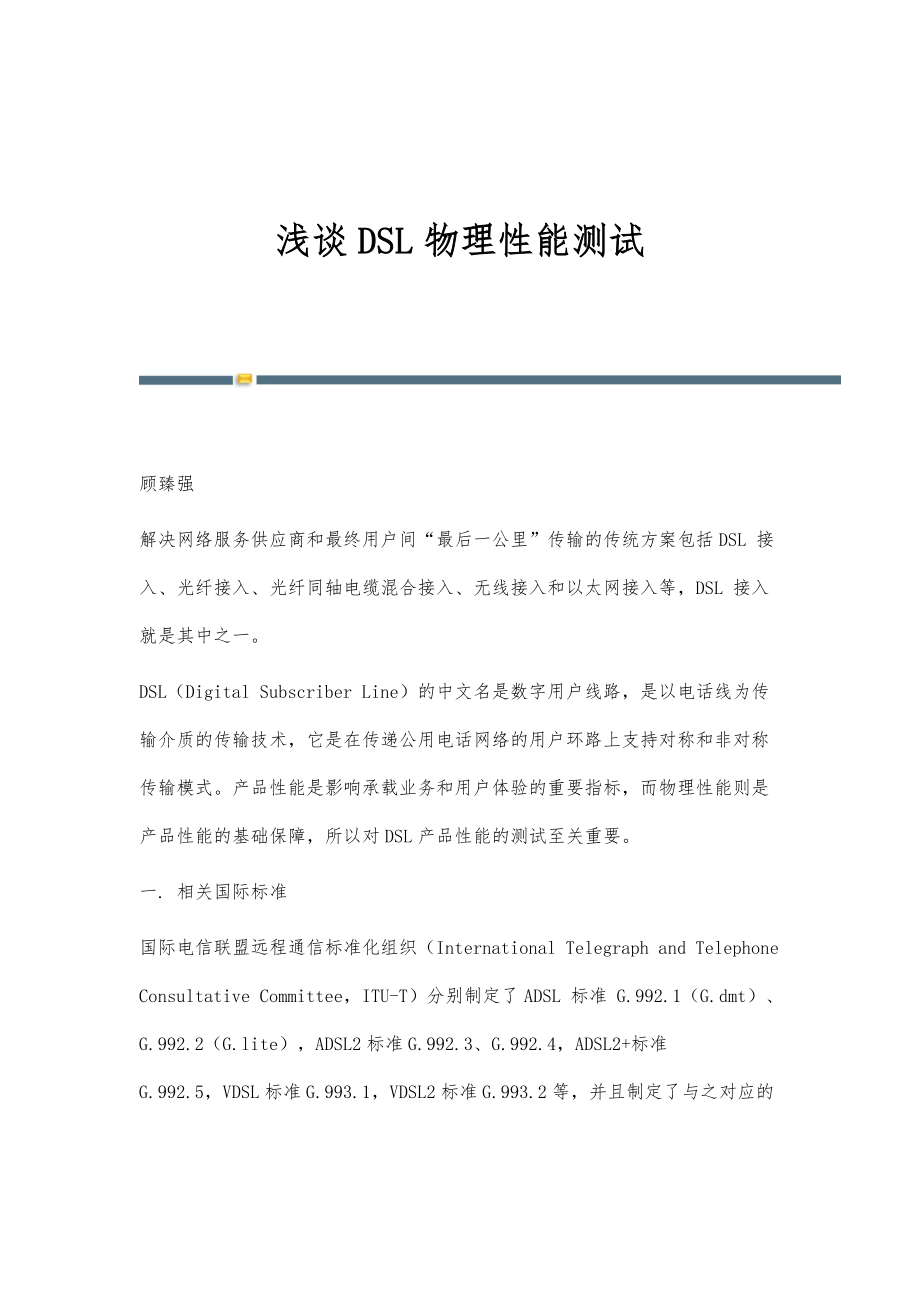

浅谈DSL物理性能测试 顾臻强解决网络服务供应商和最终用户间“最后一公里”传输的传统方案包括DSL 接入、光纤接入、光纤同轴电缆混合接入、无线接入和以太网接入等，DSL 接入就是其中之一DSL（Digital Subscriber Line）的中文名是数字用户线路，是以线为传输介质的传输技术，它是在传递公用网络的用户环路上支持对称和非对称传输模式产品性能是影响承载业务和用户体验的重要指标，而物理性能则是产品性能的基础保障，所以对DSL产品性能的测试至关重要一. 相关国际标准国际电信联盟远程通信标准化组织（International Telegraph and Telephone Consultative Committee，ITU-T）分别制定了ADSL 标准 G.992.1（G.dmt）、G.992.2（G.lite），ADSL2标准G.992.3、G.992.4，ADSL2+标准G.992.5，VDSL标准G.993.1，VDSL2标准G.993.2等，并且制定了与之对应的特性测试规范，即ADSL的TR067，ADSL2/ADSL2+的TR100和VDSL的TR114，以標准的形式对DSL的性能做出了明确规范。
二. 测试规范要点首先测试规范按照地区划分了不同的测试模型，包括北美的Annex A，欧洲的Annex B，日本的Annex C（VDSL2），从而按照该模型对DSLAM模板配置、噪声及线路仿真器设置后进行测试1. 测试要求：测试应使用不同DSLAM配置，不同噪声，不同环路长度下进行测试开始时应先断开CPE和DSLAM之间的连接，然后设定DSLAM配置、噪声、线路仿真器的环路长度，CPE再连接DSLAM测试中，Modem必须在60s内完成同步过程并成功激活同步完成60s后，记录上下行速率和噪声余量，其间Modem应一直处于激活状态然后改变线路仿真器环路长度，再次测试直至所有环路长度都测试完毕每项测试过程中Modem不应重启或失步，否则需重测；如果Modem不能成功激活，则测试失败；如果测试过程中出现假连接，即当Modem成功激活后在60s内又开始重新连接，而且第二次连接失败，则测试失败；如果60s内连接失败，则测试失败每项进行一次以获得参数关于DSLAM的配置，在相关的测试规范中均做了明确要求，以《TR-067 ADSL Interoperability Test Plan》 Issue：2.0为例，在Table8-1：Common Line Seting， Table8-2：General Testprofiles， Table8-3：Specific Testprofiles 中对延时、目标噪声余量、最大噪声余量、最小噪声余量、速度协商模式、脉冲噪声保护、上下行连接速率范围都有明确的规定，需要按照测试要求一一对应的进行配置。
2. 测试简图：3. 主要测试条目：（1） 不限速情况下的环路测试在不同长度的直通环路上加载噪声，测试CPE的最大激活速率和噪声余量，此时DSLAM上设置的是最大速率加载的噪声有白噪声、24路HDSL噪声、24路DSL（ISDN）噪声、FB噪声、5路T1噪声等；（2） 固定速率情况下的环路测试在不同长度的直通环路上加载噪声，测试CPE的最大激活速率和噪声余量，此时DSLAM上设置的是固定速率；（3） 桥接抽头测试在一直通环路上加上不同距离的桥接，并加载白噪声，测试CPE的最大激活速率，此时DSLAM上设置的是最大速率；4. 判断标准：（1） 一个测试部分中如果任意测试子项报告的噪声余量小于4dB，则该项测试部分为失败；（2） 一个测试部分中必须有90%以上的测试结果中噪声余量要大于等于5dB；（3） 一个测试部分中必须有75%以上的测试结果中下行噪声余量要大于等于6dB；（4） 一个测试办法中必须有90%以上的测试结果中连接速率要大于等于测试标准三. 测试环境常规的测试环境包括被测设备DSLAM和CPE，仪器噪声发生器、噪声混合器和线路仿真器但是TR-067、TR-100和TR-114每个测试规范都有上千个测试子项，如果全部采用人工测试的话，可能需要几个月的时间，因此，需要采用自动化的测试，利用计算机进行整个过程的测试。
自动化测试程序的开发主要包括对仪器设备的控制、对待测产品的配置和数据读取、对测试结果的处理和报告的生成仪器设备方面，目前思博伦（SPIRENT）通信公司、Telebyte Broadband公司等都已经有成熟的解决方案，提供的仪器设备均有相应的API接口，自动测试软件的开发可以直接调用；对待测产品的配置和数据读取，由于各家CPE方案的不同，读取数据的方式不一样，现在DSLAM均可以读取CPE的数据，所以在DSLAM上读取能减少一定的开发量，但是测试不同的DSLAM是还是需要根据DSLAM的命令进行相应的开发；对测试结果的处理，需要严格按照测试规范的要求制定相关的表格和判定标准，以便生成的报告一目了然，方便对测试结果的判断四. 测试经验CPE测试中遇到失败的情况的主要问题包括：软件问题：DSL驱动与硬件兼容性问题；硬件问题：DSL变压器性能较差，单板链路阻容期间材质及数值的影响等五. 结束语作为“最后一公里”接入解决方案之一的DSL接入方式，虽然在国内已基本销声匿迹，但是在国外无论是运营商、制造商还是芯片厂家仍然没有放弃该接入方式，并且还有相当的市场，如果要想使DSL产品在国外有一席之地，软硬件一定要满足多业务的需求，而要满足这些需求，物理性能是其基本保证，所以一定要重视该指标的开发和测试。
参考文献：1. 《TR-067 ADSL Interoperability Test Plan》 Issue：2.0 Issue Date：December 20042. 《TR-100 ADSL2/ADSL2Plus Performance Test Plan》 Issue：2.0 Issue Date：August 20123. 《TR-114 VDSL2 Performance Test Plan》 Issue：2.0 Issue Date：November 2012 -全文完-。
