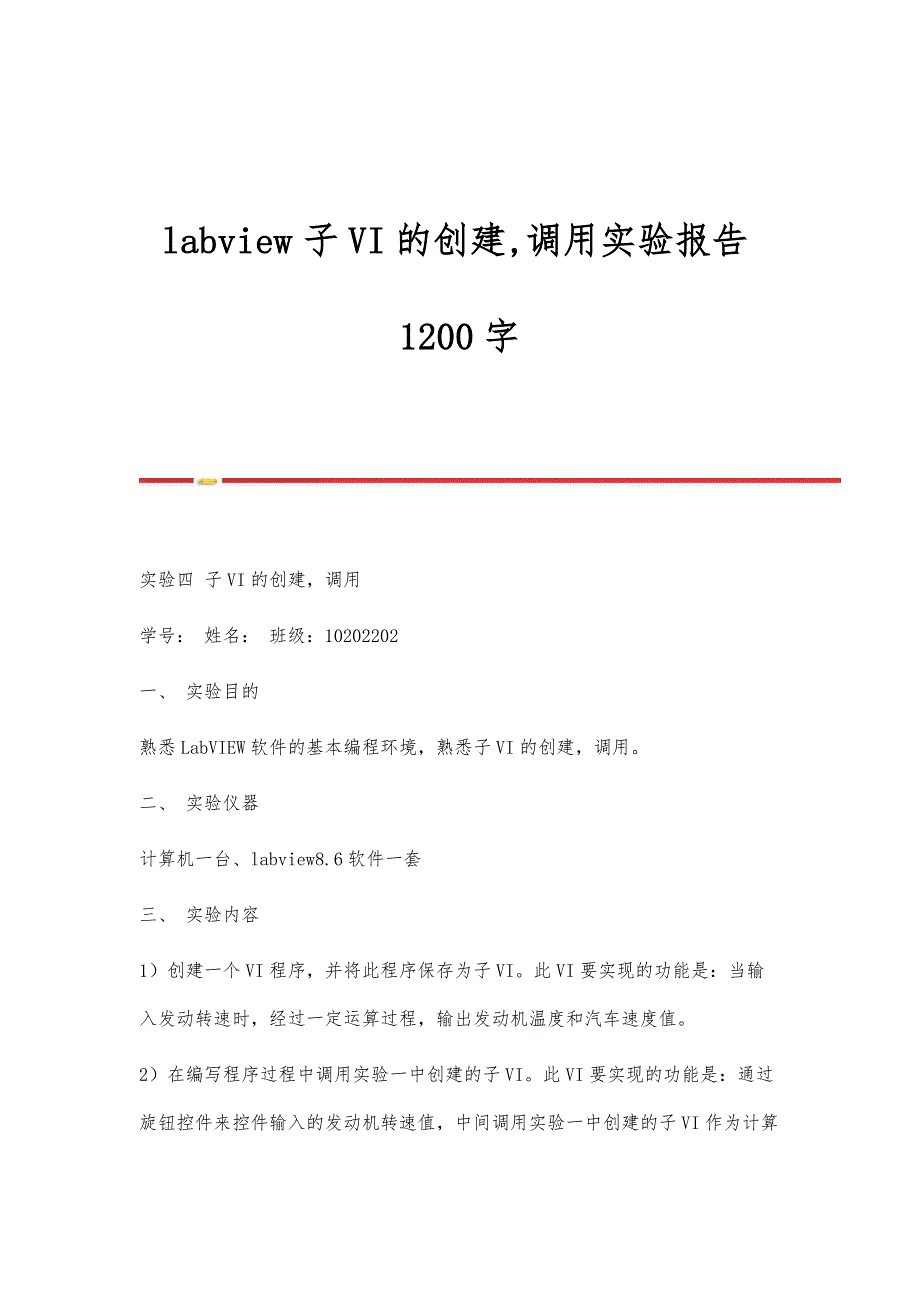

labview子VI的创建,调用实验报告1200字 实验四 子VI的创建，调用学号： 姓名： 班级：10202202一、 实验目的熟悉LabVIEW软件的基本编程环境，熟悉子VI的创建，调用二、 实验仪器计算机一台、labview8.6软件一套三、 实验内容1）创建一个VI程序，并将此程序保存为子VI此VI要实现的功能是：当输入发动转速时，经过一定运算过程，输出发动机温度和汽车速度值2）在编写程序过程中调用实验一中创建的子VI此VI要实现的功能是：通过旋钮控件来控件输入的发动机转速值，中间调用实验一中创建的子VI作为计算过程，从子VI输出的值分别输出至不同的数值显示发动机的温度以及当前汽车速度，同时判断当汽车速度超过100时，系统将产生蜂鸣声，报警提示四、 实验步骤1）创建子VI过程（1）启动LabVIEW，创建一个VI2）在前面板中放置一个温度计控件，并修改控件标签名为发动机温度和设置最大值为100该控件从“控件—经典—经典数值”子选项板中获得3）按同样的方法在前面板中放置一个仪表控件，并修改仪表控件的标签名为汽车速度，标尺刻度范围为0～1504）按同样的方法在前面板中放置一个数值输入控件，并修改控件标签名为发动机转速。
5）从“窗口”下拉菜单中选择“显示程序窗口”切换到程序框图窗口6）在程序窗口中创建乘法函数，该函数中函数选项板中的“函数—编程—数值”子选项板中选择，并和发动机转速输入控件连线，为乘法函数创建一个常量，修改为图中所示值7）按同样的方法创建加法函数、平方根函数和除法函数，并按图中所示修改常量值和连好线8）切换至前面板，在发动机转速控件中输入数值，点击运行按钮，运行VI程序9）修改图标为T/V以表示该子VI输出量为发动机温度和汽车速度，并保存为vi.vi前面板：虚拟仪器实验程序框图：2）调用子VI（1）启动LabVIEW，创建一个VI2）在前面板中创建一个旋钮控件，修改标签名为发动机转速，设置数值范围为0～5000，从旋钮控件中调出一个数字显示控件来同步显示旋钮控件当前值3）在前面板创建两个数值显示控件，并修改标签名为汽车速度和发动机温度4）切换至程序框图窗口5）在程序框图中创建一个大于或等于函数6）在程序框图中调用子VI，从函数选板中的“函数—选择VI”选在创建的子vi.vi7）在程序框图中创建一个蜂鸣器函数，并按图示连线情况连线8）切换至前面板，在发动机转速中输入数值，点击运行按钮运行。
前面板：虚拟仪器实验程序框图：五、 实验体会和小结通过本次实验，熟悉了LabVIEW软件的基本编程环境，熟悉了子VI的创建，调用和一些控件的使用子VI程序图编辑完成以后需要建立连接端子，并且可以自定义子VI的图标形状，保存以后，创建新的VI，此时就可以在程序框图中调用已经保存的子VI，并通过调用子VI实现相应的功能＋ -全文完-。
