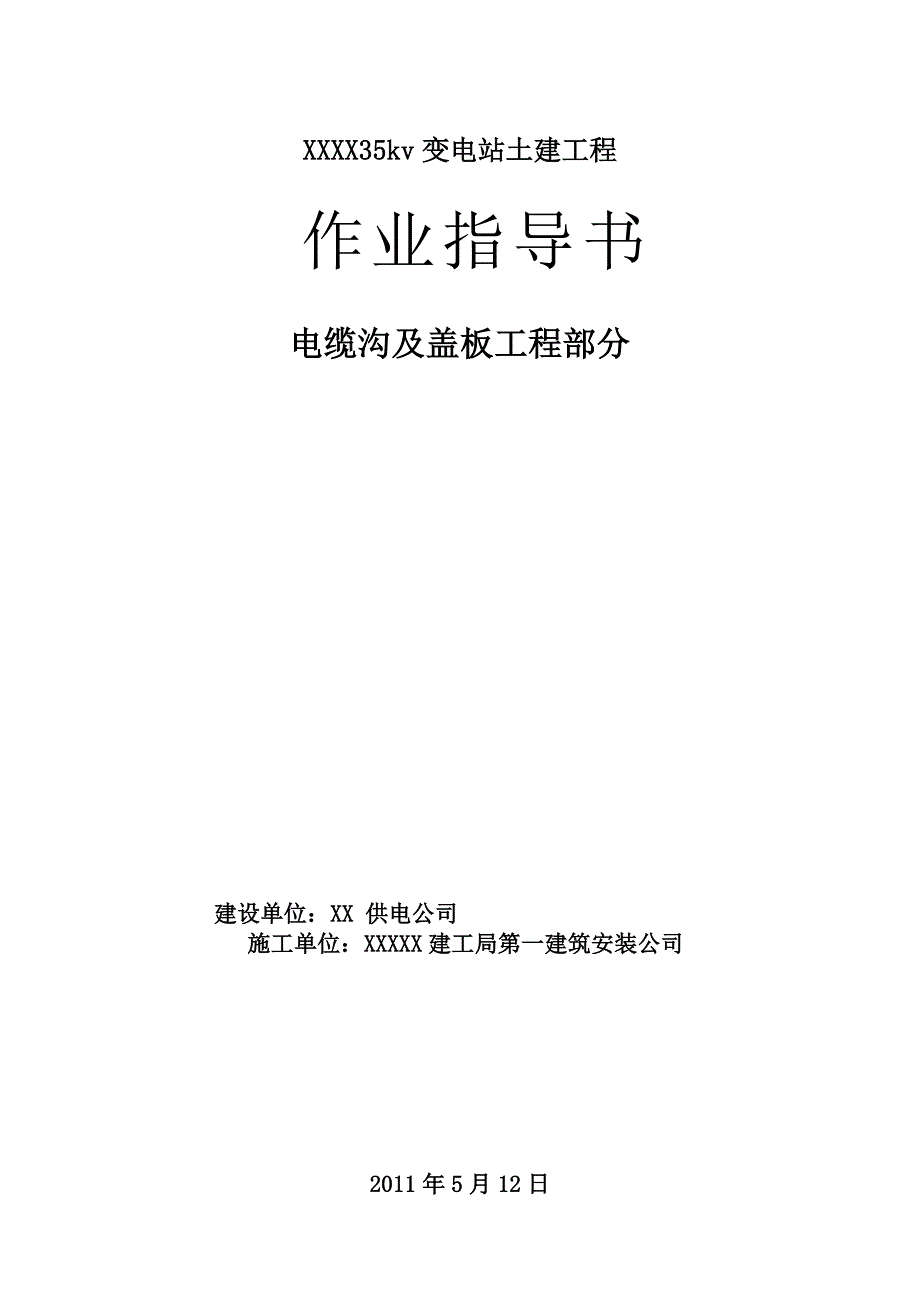

XXXX35kv变电站土建工程 作业指导书电缆沟及盖板工程部分 建设单位:XX 供电公司 施工单位:XXXXX建工局第一建筑安装公司2011年5月12日目 录1. 工程概况及适用范围 12. 编写依据 13. 作业流程 24. 作业准备 34.1 人员配备 34.2 工器具及仪器仪表配置 45.作业方法 45.1 电缆沟施工: 46.安健环控制措施 66.1 控制措施 66.2 危险点辨识 77. 质量控制措施及检验标准 77.1 质量控制措施 77.2 质量检验标准 8 1. 工程概况及适用范围本作业指导书适用于35kVXX凉岭变电站土建工程中的砖砌电缆沟及盖板工程2. 编写依据序号标准及规范名称颁发机构1《建筑工程施工质量验收统一标准》(GB50300-2001)中华人民共和国建设部、中华人民共和国国家质量监督检验检疫总局2《砌体工程施工质量验收规范》(GB50203-2002)中华人民共和国建设部、国家质量监督检验检疫局3《砼结构工程施工质量验收规范》(GB50204-2002)中华人民共和国建设部、国家质量监督检验检疫局4《110kV-1000kV变电(换流)站土建工程施工质量验收及评定规程》(Q/GDW 183—2008)国家电网公司3. 作业流程 开始开始 测量放样电缆沟墙体施工开挖砼底板(垫层)施工压顶首次砼浇筑焊接固定沟壁扁钢企口角钢及扁钢埋件安装压顶二次砼浇筑沟壁抹灰沟底找平伸缩缝处理盖板安装盖板编号角铁切割下料 焊接拼框 钢筋焊接及角铁框校正 钢丝网安装 盖板砼施工压顶二次支模模砼 \ 结束 盖板制作流程压顶二次支模回填 结束 电缆沟工程作业流程4. 作业准备4.1 人员配备工序名称建议工作人数负责人数监护人数测量放样211开挖411砼底板(垫层)施工511电缆沟墙体施工511压顶首次砼浇筑311企口角钢及扁钢埋件安装311焊接固定沟壁扁钢211压顶二次支模311压顶二次砼浇筑311沟壁抹灰311沟底找平211伸缩缝处理111回填511盖板安装511盖板编号111角铁切割下料311焊接拼框211钢筋焊接及角铁框校正211钢丝网安装311盖板砼施工2114.2 工器具及仪器仪表配置序号名称规格/编号单位数量备注1经纬仪DS32个12水准仪J2个13挖土机台14砂浆机台15搅拌机JZC350台16振动器个17砌体、砌筑、抹灰工具套58小型土方打夯机台19电焊机台110钻床台111砂轮切割机。
台112手提电动砂轮磨光机台15.作业方法5.1 电缆沟施工:5.1.1测量放样:开挖前应根据图纸电缆沟的位置、宽度进行放样,要考虑施工操作面5.1.2开挖:视土质稳定情况尽量减小放坡系数,以减少土方回填工作量5.1.3底板施工:将底坡的宽度、高程进行放样,按放样安装底板侧模验收完成后,按放样高程浇筑砼,并进行表面抹平5.1.4电缆沟墙体砌筑5.1.4.1预先规划好电缆沟伸缩缝的位置,在砌体放样时一起标示出来,伸缩缝要垂直电缆沟的纵向,电缆沟宽度放样时须注明是砌体面净空尺寸还是抹灰面净空尺寸5.1.4.2 墙体砌筑必须用水彻底冲洗干净基面,以保证墙体和底板结合牢固砌块要提前至1~2天浇水湿润,砖的融水深度为15~20mm5.1.4.3 砌筑的循序是从伸缩缝或转角处向中间推进,并以此处为高程控制点,将预埋件中心标高、压顶底标高标示出来5.1.4.4 当砌体厚度达到240mm以上时,宜按三顺一丁砌法,压顶下第一皮砖应为丁砖5.1.4.5 当墙体砌筑到埋件锚脚时,根据埋件锚脚的设计间距将锚脚埋入墙体中,锚脚距离要放样确定,高程依据埋件走向拉线控制,锚脚露出墙体的长度比抹灰层厚度略大2~3mm,在伸缩缝边缘等砌体分界处要增设锚脚。
5.1.5压顶首次砼浇筑:浇筑第一次砼是为了预埋企口角钢的锚脚并安装固定企口角钢,砼内侧平墙体,宽度比压顶设计宽度小50~80mm,高度比企口角钢底低20~30mm,在角钢侧方面沿纵向@500插2根锚脚,首次砼的外表面要求粗面,用粗模支护5.1.6 企口角钢及沟壁扁钢埋件安装:企口角钢及沟壁扁钢安装前,需要对每一直段电缆沟的边墙砌体进行检查,方法是量取数处砌体边墙间的净空,取平均值,以确定电缆沟的纵向轴线,原则是尽量使沟壁抹灰层的厚度一致,且避免对边墙砌体进行剔凿将纵向轴线放样标出之后再量出两边角钢的位置,先安装两边角钢,角钢安装要横平纵直两面侧等高,将角钢焊接固定在锚脚上为避免两侧角钢之间的相对位置发生变化,通常每隔离5m左右用一根ф16以上的短钢筋点焊对撑固定买回来的角钢端头一般都不规则,需作裁切,并要作热浸镀锌防腐处理角钢规格按设计要求,设计无要求时,沟宽≥600mm的电缆沟用∠50×5的角钢,<600mm的电缆沟用∠40×4的角钢,角钢在伸缩缝处要断开5.1.7 焊接固定沟壁扁钢:先把扁钢放在钢平台上校直,然后依据锚脚的设计间距在扁钢中间钻孔(孔经比锚脚直径大,如锚脚为ф6,则钻ф10圆孔即可,买回来的扁钢端头通常都不规则,将端部切掉),再运到现场安装,采用塞缝焊的办法,将扁钢与锚脚焊接在一起,注意控制扁钢的侧方面与企口角钢水平尖角保持在同一立方面。
扁钢焊接固定之后,突出的锚脚钢筋头要用气割吹去并用砂轮机磨平扁钢在伸缩缝处要断开,并用一ф10的圆钢弯成Ω形焊接连通,扁钢的连接用剖口焊5.1.8 压顶二次砼支模:二次砼是压顶最后成型的砼在边墙外侧单边支模,角钢底尖角侧缝隙用砂浆封堵支模前先在边墙顶上做砂浆块,然后根据压顶宽度沿纵向弹线将模板边切出,以砂浆块来做模板底部的内撑,模板可用建筑夹板加工,也可以用公路模的槽钢为提高砼侧面的光洁度,模板内侧需要涂脱模剂5.1.9 浇压顶二次砼:二次砼用细骨料砼浇筑,由于压顶截面较小,砼捣实可用板条插捣实践证明,模板边经过板条插捣之后,砼表面气泡明显减少砼的顶面可用一条铝合金方通或经过刨直的小方木架在两侧角钢顶上刮平砼顶面用木砂板收水,铁抹子收光(至少经过2次收光)砼浇完之后,要加强养护,否则极易出现横向收缩裂缝这一通病为提高压顶的抗裂性能,通常沿压顶纵向增加了3ф6构造筋伸缩缝处的压顶必须断开,并且分界处要方正整齐5.1.10沟壁抹灰,以企口角钢底脚尖和沟壁扁钢面为基准面,按设计配合比用砂浆进行沟内壁抹灰抹灰前先安装电缆沟排水口的防小动物隔栅,伸缩缝两侧抹灰要垂直方正抹完灰后须将扁钢表面清理干净,并刷上防腐漆,注意油漆边线要顺直。
5.1.11沟底找平:电缆沟积水为施工一大忌,找平前需先将高程控制点做好,以此为基准做找平砂浆,为保证排水顺畅,通常将沟底做成双坡,即做横向和纵向两向坡度,并且沿纵向坡底加做一条50mm宽的集中排水小沟或按设计要求5.1.12伸缩缝处理:用板条将伸缩缝内侧封堵,沿缝内灌密封膏5.1.13回填:沟外侧必须分层回填夯实,回填前沟两侧砖墙必须对撑,回填需两侧对称同步进行,分层夯实回填前须将伸缩缝外侧封闭好,以免回填土堵塞缝5.1.14 盖板安装:盖板砼达到100%强度之后才能安装,安装前先将电缆沟企口角钢和盖板角钢框周边清理干净,然后用立氏德胶水将3×30mm的橡胶条粘附于盖板角钢框底面上,之后在沿沟纵向从一端向另一端安装盖板,余下最后一块或者转角处的空隙再现场量取实际尺寸,并依此加工异形盖板(也可支模现浇)厂家购买盖板安装方法同上5.1.15电缆沟的盖板按照南网的规定进行编号 5.2 盖板施工:5.2.1角钢切割下料: 盖板用角钢框包边,沟宽≥60cm的沟盖板用∠40×4的角钢,<600的沟盖板用∠30×3的角钢标准件盖板一般宽度为500,长度比企口角钢间净空小6mm;异型盖板平面尺寸则须现场量度放样加工。
角铁框下料:为保证盖板框四角方正,角铁框须分段下料,用砂轮切割机按450°角将角钢切断,为保证拼装严密,断料时须做好长度、角度定位模5.2.2焊接拼框:在钢平台上放样,根据盖板的不同规格固定四面定位块,将框料摆到定位块内焊接成。
