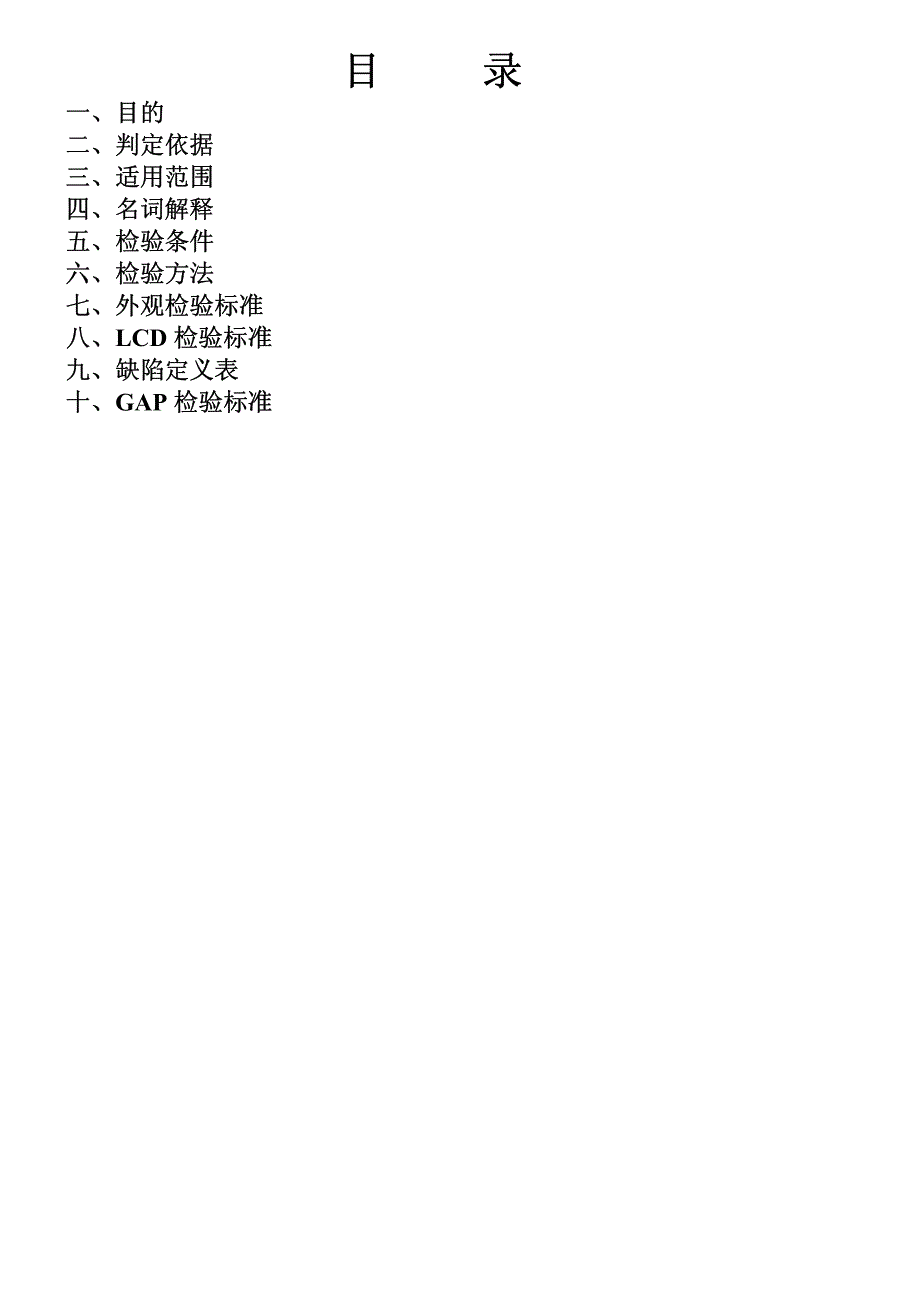

目目 录录 一、目的一、目的 二、判定依据二、判定依据 三、适用范围三、适用范围 四、名词解释四、名词解释 五、检验条件五、检验条件 六、检验方法六、检验方法 七、外观检验标准七、外观检验标准 八、八、LCD 检验标准检验标准 九、缺陷定义表九、缺陷定义表 十、十、GAP 检验标准检验标准 XX 笔记本电脑检验标准笔记本电脑检验标准 一、目的 目的 本检验规范为了进一步保证产品的质量，在来料时能严格把关，制定出适应本公司的检验标准，为外观检验提供科学、客观的方法本检验规范作为 XX 笔记本电脑外观检验出货时抽样检验的依据如符合本规范之产品得以出货，不符合本规范之要求，将对产品做有效之修改，使之符合要求 对于某些无法用定量表明的缺陷，用供需双方制订的检验标准和封样的办法加以解决 二二、判定依据判定依据 1. 检验数量： 按照 GB/T 2828.1-2003 或者 MIL-STD-105E 中的一般检查 II 类水平规定的数量进行抽样检验和判定允收 2. 检验地点： 深圳 3. 允收标准： A 类：严重缺点（CRITICAL DEFECT）： AQL：0； B 类：主要缺点（MAJOR DEFECT）： AQL：0.65； C 类：次要缺点（MINOR DEFECT）： AQL：4.0； 4. 批的允收/拒收： 4.1 到货材料依据上述判断标准经质控部门检验合格后，允许接收。
4.2 如有货品被判为拒绝接收，且此货品为急需，应根据要求给出紧急处理措施，并按双 方 协定的有关方法处理 三、适用范围、适用范围 1. 本规范适用于 XX 笔记本电脑系列产品 2. 有特殊要求的机型以补充说明的方式提供，并以补充说明为准 四、名词解释 四、名词解释 1. 正面、顶部： 合上 LCD 时的上面及正对向我们的面；打开上盖时的 LCD 面和键盘面，如下图 A 所示 2. 侧面、后面、底面：如下图 B、C 所示 注：正面、顶部---A，侧面，后部---B，底部——C A B A B A B A C 3. 缺点定义： 严重缺点（CRITICAL DEFECT）：为与安全规定及政府相关法令相抵触 主要缺点（MAJOR DEFECT）：为电气功能或者机构外观不符合检验标准规定 次要缺点（MINOR DEFECT）：非严重缺点或者主要缺点 4. 术语： 4.1 有感刮伤：用指甲轻轻滑动，能够感觉到的刮伤，称为有感刮伤 4.2 无感刮伤：用指甲轻轻滑动，感觉不到的刮伤，称为无感刮伤 4.3 异色点：与本身颜色不同的杂点或混入漆料中的杂点暴露在表面上，与本体颜色有色差。
4.4 缺料：产品某个部位不饱满 4.5 白印：由于内应力，在产品表面产生与本色不同的白色痕迹 4.6 毛刺：由于种种原因，产品非结构部分产生多余的料 4.7 断裂：塑料理局部断开后的缺陷 4.8 漆点：涂层厚度比周围涂层厚的部分 4.9 流痕：涂层后由于局部喷漆量过大，产生下垂形成条状物 4.10 分界线不清： 一种或两种不同颜色的涂料边界线互相交错 4.11 针孔: 由于喷涂产生的气泡破裂,产生的小孔 4.12 掉漆（露底）: 该喷没喷的部位称露底 4.13 杂物: 喷漆表面因杂点,毛尘引起的凹凸点或线状物 4.14 色差：同一平面上，局部颜色与其他区域颜色不一致，含颜色不均、深浅不一、有杂色； 4.15 牛顿环：在 LCD 上有一圈圈明暗相间的彩虹般的光环，是两种不同折射率物质紧密相接所生之 干涉纹路 4.16 水波纹：在 LCD 画面上显示出像水波涟漪一般的呈相效果 4.17 熔合线：产品在成型过程中，二股以上的熔料相汇合的接线，目视及手感都有感觉 五、检验条件五、检验条件 1. 人员要求： 1.1 检验人员视力及色觉正常（双眼裸视 1.0 以上，无色盲、色弱等视觉缺陷）。
1.2 认真、细致； 1.3 熟悉本交验标准 2. 照明要求 目视检验必须在一般正常的亮光下进行, 光度 500~800Lux 之正下方 1m 处， 入射角度 45 度 在距离 30cm 处， 扫视 5sec 后检查 3. 位置要求 3.1 待检验机台与检验员之间的目视距离约 30cm，在此距离下测试,未明显看出的可判为良品 3.2 检验员必须从两个以上角度检视外观,即与检验面成 45 度角和 90 度角 4. 检验和测试工具 笔记本专用测试程序盘、笔记本专用改锥一套、电动改锥、镊子、防静电手环、手套、CPU、硬盘、内存、开箱刀、专用样板、 塞尺、游标卡尺、点规、标尺、10 倍放大镜、线、网线、外接 USB 设备、CD 测试盘、DVD 测试盘、键盘、外接 CRT、 外接 1394 设备、并口设备、串口设备、比对用色板、部件封样、测试 Modem 小型交换机、测试用电视机等 六、检验方法 六、检验方法 1． 包装及外观检查： 1.1 包装检查： 未开箱前，确认包装箱无破损、潮湿或不洁现象开箱后确认箱内附件齐全，包装泡沫完好，主机摆放位置正确并有包 装生产包装应检验箱体和保护衬垫，附件盒无破损、潮湿或不洁现象，包装泡沫完好，主机摆放位置正确并有包装。
1.2 外观检查： a. 外观不应有划伤、碰伤、脱漆、脏污、缩水现象 b. 同一面上颜色均匀一致，无色差 c. 标识完整清洁，粘贴牢固，位置正确，字体和图案应清晰，无倾斜、偏移、破损、欠缺、模糊、扩散等现象 d. 卡钩、键盘、触控板、按扭安装良好，无翘起、变形等问题，其中各个按扭均应操作灵活，无卡键现象，键盘无错键、 缺键，字体清晰正确，无卡键、脱落、刮伤、脱漆、脏污等问题 e. 螺钉无缺少、脱落、松动、生锈、损坏、滑牙等问题 f. 各种接口不应有变形、氧化、刮伤、生锈等现象，插针不应有少针或弯曲现象 g. 整机组装良好，无变形、缝隙过大等现象 h. LCD 显示屏无面板变形，和主机能紧密扣合，转轴无过松或过紧LCD 显示屏表面平整，不应有腐蚀、碎裂和划伤， 无牛顿环，液晶流失，涂覆盖应均匀，无凝结、无脱落、无漆膜、无龟裂及磨损等现象 2． 电性能检查： 2.1 把电池安装好，把电源适配器与主机正确连接，将笔记本测试程序盘安装好（如到货笔记本无 CPU、内存、硬盘，则 需装配后再进行测试） 2.2 打开笔记本电源开关，电源指示灯应正常点亮，笔记本能正常引导，主机自检时硬盘灯、软驱灯、光驱灯正常。
2.3 在引导过程中进入 CMOS 设置，将 CMOS 值设定为 Defaults 值后，保存退出，再次进入 CMOS 设置，检查系统时间、 日期、CPU 型号、内存、硬盘容量等信息应符合要求（CPU、内存、硬盘信息以检验时所用的制具为准） 2.4 电池应能正常充、放电 2.5 笔记本触控板检查： 笔记本进入简体中文 WINXP Home 版或 Professional 版界面后对鼠标进行移动， 可以在 LCD 屏上、 下、左、右自由移动，左键、右键测试应无问题 2.6 播放 DVD 或 VCD 检查： 开机后在光驱内放入 DVD 或 VCD 光盘，光盘灯正常点亮，读盘时间不超过 15 秒 测试步骤为：在光驱内放入光盘，自动弹出播放界面，并自动播放，图像应清晰正常，两个喇叭能正常发声，无杂音，调 节音量按钮能调整声音大小为合格 2.7 热键测试正常（Fn+功能键） 2.8 笔记本红外接收和发送功能正常 2.9 笔记本麦克风，Line-in，外接 speaker 功能检查正常. 2.10 笔记本 FAX/MODEN 功能测试正常 2.11 笔记本 LAN/Wireless LAN 功能测试正常。
2.12 笔记本各种外接口外接测试其功能，工作应正常 七、外观检验标准七、外观检验标准 缺点类别缺点类别 A 面面 B 面面 C 面面 无感刮伤， 擦伤 L≦2mm,W≦0.1mm, N≦2，D≧100mm L≦5mm,W≦0.1mm, N≦2，D≧50mm L≦7mm,W≦0.1mm, N≦3,D≧50mm 有感刮伤 不允许 不允许 不允许 异色点 不允许 不允许 S≤0.3 mm2，N≤2 D≧50mm 颗粒，漆点 S≤0.3mm2，N≤2 D≧100mm S≤0.3mm2，N≤4 D≧50mm S≤0.3mm2，N≤5 D≧50mm 毛丝，毛屑，异物 L≤3mm，W≤0.2mm N≤2，D≧100mm L≤4mm，W≤0.2mm N≤3，D≧50mm L≤5mm，W≤0.2mm N≤4，D≧50mm 毛边 不允许 不允许 W≦0.2mm 以下，不挂指甲为准，N0.1mm MI 缺少、脱落、错位 MA 内容错误、尺寸错误 MA 褶皱、倾斜 MI 破损、印刷模糊、扩散以至无法辨认 MA LOGO LEFT,RIGHT SPEC.1.00 TOPBOTTOMRIGHT LEFT 3.LCD 模组&转轴盖 gap≤1.00 4.LCD 模组&转轴装饰盖 gap≤0.30 5.转轴盖&C 盖 gap≤0.50 段差≤0.30 6.鼠标按键&C 盖 gap≤0.40 段差≤0.40 7.C 盖&D 盖 gap≤0.80 段差≤0.3 8.内存盖&D 盖 gap≤0.50 段差≤0.60 9.硬盘盖&D 盖 gap≤0.50 段差≤0.80 10.电池&D 盖 top gap≤0.30 段差≤1.00 bottom gap≤1.00 段差≤0.50 left,right gap≤0.50 段差≤0.50 to pbottomrightleft 。
