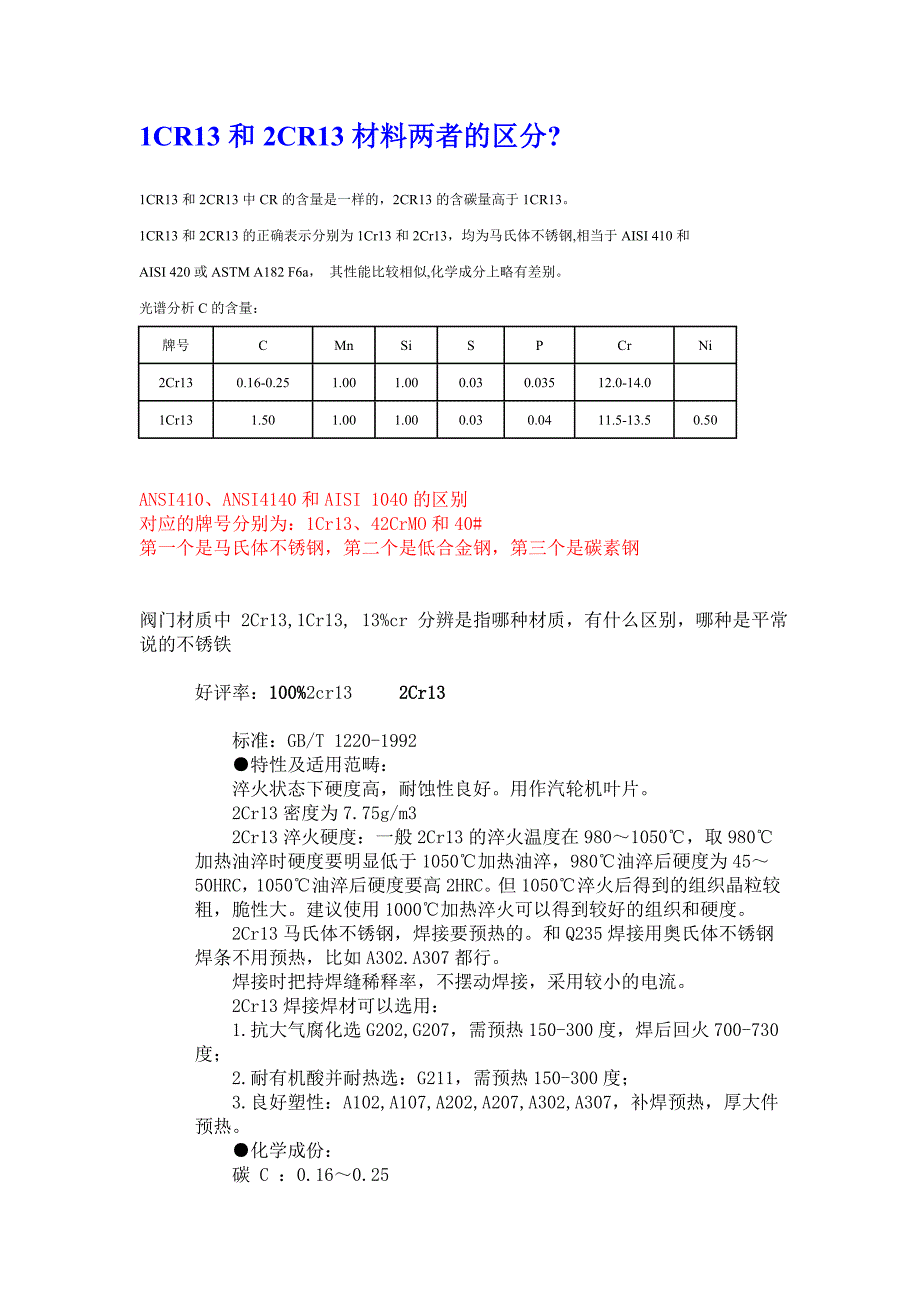

1CR13 和 2CR13 材料两者的区分?1CR13 和 2CR13 中 CR 的含量是一样的，2CR13 的含碳量高于 1CR13 1CR13 和 2CR13 的正确表示分别为 1Cr13 和 2Cr13，均为马氏体不锈钢,相当于 AISI 410 和AISI 420 或 ASTM A182 F6a， 其性能比较相似,化学成分上略有差别光谱分析 C 的含量：牌号 C Mn Si S P Cr Ni2Cr13 0.16-0.25 1.00 1.00 0.03 0.035 12.0-14.0 1Cr13 1.50 1.00 1.00 0.03 0.04 11.5-13.5 0.50ANSI410、ANSI4140 和 AISI 1040 的区别对应的牌号分别为：1Cr13、42CrMO 和 40#第一个是马氏体不锈钢，第二个是低合金钢，第三个是碳素钢阀门材质中 2Cr13,1Cr13, 13%cr 分辨是指哪种材质，有什么区别，哪种是平常说的不锈铁 好评率：100%2cr13 2Cr13标准：GB/T 1220-1992●特性及适用范畴：淬火状态下硬度高，耐蚀性良好用作汽轮机叶片。
2Cr13 密度为 7.75g/m32Cr13 淬火硬度：一般 2Cr13 的淬火温度在 980～1050℃，取 980℃加热油淬时硬度要明显低于 1050℃加热油淬，980℃油淬后硬度为45～50HRC，1050℃油淬后硬度要高 2HRC但 1050℃淬火后得到的组织晶粒较粗，脆性大建议使用 1000℃加热淬火可以得到较好的组织和硬度2Cr13 马氏体不锈钢，焊接要预热的和 Q235 焊接用奥氏体不锈钢焊条不用预热，比如 A302.A307 都行焊接时把持焊缝稀释率，不摆动焊接，采用较小的电流2Cr13 焊接焊材可以选用：1.抗大气腐化选 G202,G207，需预热 150-300 度，焊后回火 700-730度；2.耐有机酸并耐热选：G211，需预热 150-300 度；3.良好塑性：A102,A107,A202,A207,A302,A307，补焊预热，厚大件预热●化学成份： 碳 C ：0.16～0.25硅 Si：≤1.00锰 Mn：≤1.00硫 S ：≤0.030磷 P ：≤0.035铬 Cr：12.00～14.00镍 Ni：允许含有≤0.60●力学性能：抗拉强度 σb (MPa)：淬火回火,≥635条件屈服强度 σ0.2 (MPa)：淬火回火,≥440伸长率 δ5 (％)：淬火回火,≥20断面收缩率 ψ (％)：淬火回火,≥50冲击功 Akv (J)：淬火回火,≥63硬度 ：退火,≤223HB;淬火回火,≥192HB●热处理规范及金相组织：热处理规范：1)退火,800～900℃缓冷或约 750℃快冷;2)淬火,920～980℃油冷;3)回火,600～750℃快冷。
金相组织：组织特征为马氏体型 1Cr13 标准：GB/T 1220-1992●特性及适用范畴：1Cr13 不锈钢具有良好的耐蚀性、机械加工性，1Cr13 用作一般用途刃具●化学成份：碳 C ：≤0.15硅 Si：≤1.00锰 Mn：≤1.00硫 S ：≤0.030磷 P ：≤0.035铬 Cr：11.50～13.50镍 Ni：允许含有≤0.60●力学性能：抗拉强度 σb (MPa)：淬火回火,≥540条件屈服强度 σ0.2 (MPa)：淬火回火,≥345伸长率 δ5 (％)：淬火回火,≥25断面收缩率 ψ (％)：淬火回火,≥55冲击功 Akv (J)：淬火回火,≥78硬度 ：退火,≤200HB;淬火回火,≥159HB●1Cr13 淬火加热温度：1000-1050 度，保温 1 到 3 小时，空冷，按回火温度高下不同，硬度随之不同580-650 度回火，水冷，硬度 HBS 为 254-302560-620 度回火，水冷，硬度 HBS 为 285-341550-580 度回火，水冷，硬度 HBS 为 254-362520-560 度回火，水冷，硬度 HBS 为 341-388 小于 300 度回火，空冷，硬度 HBS 大于 388●热处理规范及金相组织：热处理规范：1)退火,800～900℃缓冷或约 750℃快冷; 2)淬火,950～1000℃油冷;3)回火,700～750℃快冷。
金相组织：组织特征为马氏体型提问人的追问 2010-04-09 11:07 不锈铁呀？团队的补充 2010-04-09 11:13 不锈铁与不锈钢相比主要是在于是否含镍！不锈铁一般是指日本的SUS430,国内为 1Cr17,主要化学成分为:C:<0.12,Si:<0.75,Mn<1.00,P:<0.035,S<0.030,Ni:<0.60,Cr:16.00-18.00 为铁素体不锈钢 这三个里面没有 是不锈铁的，。
