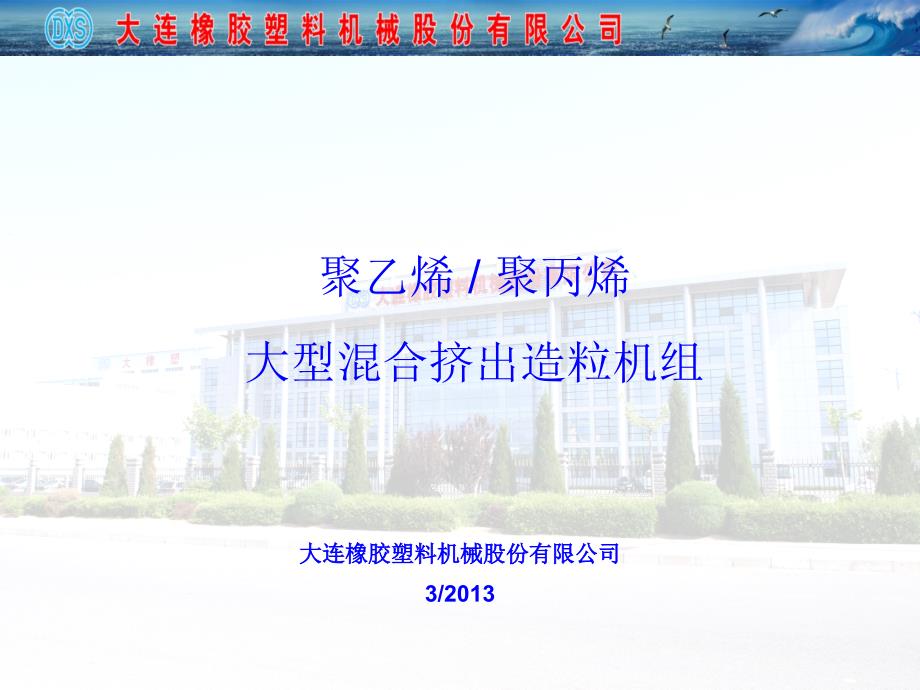

聚乙烯 / 聚丙烯大型混合挤出造粒机组大连橡胶塑料机械股份有限公司3/2013目录 1 公司简介2 大橡塑的造粒机组的研发过程p针对大型造粒机组装备的加工能力 p大橡塑的大型造粒机组的概况3 运行中的机组实例p 燕山石化 20 万吨/年造粒机组 p 中原石化 10 万吨/年造粒机组 p 洛阳石化14 万吨/年造粒机组 p 齐鲁石化 25 万吨/年造粒机组 p 在石化行业的其它设计和改进项目4 大橡塑的大型混合挤出造粒机组的优势1公司简介p 大连橡胶塑料机械股份有限公司（DXS，大橡塑），前身是成立于1907的大连铁工所经过一百多年的发展，大橡塑已成为中国橡胶和塑料机械行业的领导者，建立了著名的声誉2001年八月，DXS在上海证券交易所上市，成为中国橡胶塑料行业第一股p 公司的主要产品有两大类：橡胶和塑料机械，共150个品种，近300个规格产品广泛销往全世界各地，包括德国，日本，美国，澳大利亚，加拿大和其他发达国家，遍布全世界60多个国家和地区1 公司简介1公司简介营城子厂区:共计14万平米的建筑面积长兴岛厂区:共计25万平米的建筑面积1公司简介p 1996，DXS率先获得ISO9001质量管理体系认证p 1998，DXS通过了美国工厂互惠研究协会（ FMRC ）颁发的质量认证p 2003，DXS建立了ISO9001:2000质量管理体系并通过认证，其主要产 品也获得了CE认证。
p DXS是在中国橡胶塑料机械行业唯一的具有国家一级计量单位资质的公 司DXS已成为在中国橡胶塑料机械行业历史最长的及其研发和制造能力 最强的公司2 大橡塑的造粒机组的研发过程p 自20世纪80年代以来，大橡塑瞄准烯烃工程项目的关键设备，大型混 合挤压造粒机组，做了很多前期准备工作和深入的研究p 二十多年来，大橡塑成功的开发出各种中小型混合挤压造粒生产线， 搭建了实验平台，研究了放大的理论模型，并充分理解和掌握了专业 分析软件p 通过与世界著名的造粒机组制造商的技术引进、合作，大橡塑已经掌 握了包括加工技能，装配技巧，设计理论理解和培训等核心技术，也 积累了实践经验，提高了理论水平2 大橡塑的造粒机组的研发过程p 通过参与维修和制做中石化进口的大型混合挤压造粒生产线的关键部分和易 损部件，及改进控制系统，大橡塑已积累了丰富的生产经验并收集了相关的 技术解决方案p 曾经与外国著名企业合作生产造粒机组，从配件到系统，参与生产的系统 多达60余套大橡塑掌握了实际生产的关键处理技术和知识产权的主要部 分，培养和提高了员工的素质p 完成了两种系列，多种规格，具有自主知识产权的大型混合挤压造粒机 组的技术设计和规划，并制作出实际运行的机组。
p 国产化大型挤压造粒机组的攻关研究小组是由中国最优秀的科技资源组成， 专家们来至于大橡塑，北京化工大学，天华化工机械和自动化研究所，浙江 中控及中石化所属的多家研究机构2 大橡塑的造粒机组的研发过程表1 SJSH型同向双螺杆机组技术参数序号型号 SJSH1772503003203503801中心距Mm1462052612913162扭距(N.m)350009700 01500002000002810003560003外径Mm1772483003203523874槽深Mm31.5444055.862.667.45根径Mm114160220203.4226.8245.26啮合比1.55 1.55 1.36 1.55 1.55 1.55 7比扭矩11.25 11.2 6 8.50 11.25 11.40 11.50 8生产 能力万T/y4-57-1010-153030-4040-50T/h5-6.58-159-2220-4040-5050-75z2 大橡塑的造粒机组的研发过程表2 CME型连续混炼挤压造粒机组技术参数 序 号 型号CME2502803203604004505001转子公称直径mm 2502803203604004505002转子长径比 L/D 8,103转子转速r/min (max) 6706606005505004404004设计功率kW (max)26004200600080001000012500150005主电机额定电压6000V, 10000V6 生产能力万T/y 4-710-1515-2015-3020-4030-4545-50T/h 5-1011-2323-3423-4434-5555-7066-802 大橡塑的造粒机组的研发过程 p针对大型造粒机组装备的加工能力p 经二十年多年的努力工作，DXS设备齐全，经验完备，完全有能力制造烯烃 工业的大型混合挤压造粒机组，用于年产量高达45万吨的聚乙烯/聚丙烯装 置。
数控落地镗铣床（Φ260）数控花键轴铣床（ Φ500mm×12000mm） 2 大橡塑的造粒机组的研发过程 p针对大型造粒机组装备的加工能力五轴车铣复合加工中心数控成型法精密磨齿机2 大橡塑的造粒机组的研发过程 p针对大型造粒机组装备的加工能力数控双柱立式车磨床大型数控卧式加工中心2 大橡塑的造粒机组的研发过程 p针对大型造粒机组装备的加工能力数控东芝磨床龙门式加工中心2 大橡塑的造粒机组的研发过程 p针对大型造粒机组装备的加工能力三坐标测量仪2 大橡塑的造粒机组的研发过程 p针对大型造粒机组装备的加工能力p 建立了同向双螺杆挤压造粒机组试验平台2 大橡塑的造粒机组的研发过程 p针对大型造粒机组装备的加工能力p 建立了连续混炼挤压造粒机组的试验平台2 大橡塑的造粒机组的研发过程 p针对大型造粒机组装备的加工能力减速器 ------齿轮修形试验平台2 大橡塑的造粒机组的研发过程 p针对大型造粒机组装备的加工能力SAT红外热像仪检测运行装备2 大橡塑的造粒机组的研发过程 p针对大型造粒机组装备的加工能力我公司是国家一级计量单位，获得了国家技术监督局颁发的计量先进单位 称号具有长、热、力、电检测能力。
具有多种先进的计量和检测设备三坐标测量仪万能工具显微镜关键大件的PDM分析2 大橡塑的造粒机组的研发过程 p针对大型造粒机组装备的加工能力齿轮轴、齿轮、箱体分析关键大件的PDM分析2 大橡塑的造粒机组的研发过程 p针对大型造粒机组装备的加工能力螺杆元件变形分析2 大橡塑的造粒机组的研发过程 p针对大型造粒机组装备的加工能力机筒热、固耦合分析2 大橡塑的造粒机组的研发过程 p针对大型造粒机组装备的加工能力齿轮泵转子强度分析 2 大橡塑的造粒机组的研发过程 p针对大型造粒机组装备的加工能力机筒温度场分析2 大橡塑的造粒机组的研发过程 p针对大型造粒机组装备的加工能力水室内速度矢量图 水室涡量图 2 大橡塑的造粒机组的研发过程p大橡塑的大型造粒机组的概况p 运行可靠，保证年无故障运行8000小时p 大橡塑在造粒机组的核心技术上有突破，掌握所有关键技术和专有 技术打破了国外公司的技术垄断，和购买限制具有我们的自主 知识产权和国产化特点优势我们保持了在行业中的最新技术状态 ，与世界最先进技术水平同步p 最终我们要成为大型挤压造粒机组的重要供应商，服务国内和世 界各地的烯烃项目p 大橡塑的造粒机组在能源消耗和粒子质量有竞争力。
机组运行稳定 ，维护简单，操作容易p 大橡塑的造粒机组规划自成体系，零配件标准化，互换良好对关 键零部件均有国产方案，是保障供应的关键 ，也是保证客户平稳运 行的基础2 大橡塑的造粒机组的研发过程 p大橡塑的大型造粒机组的概况2 大橡塑的造粒机组的研发过程 p 大橡塑的大型造粒机组的概况---主要部件的实施方案---1序号系统名称主要零部件名称推荐方案可选方案备 注1计量喂 料系统主料计量称进 口 ●德国申克等添加剂失重称进 口 ●德国申克等螺旋输送机国 产 ■连续混合机国 产 ■2驱动系统主电机国 产 ■进 口 ●扭矩限制离合器进 口 ●减 速 箱轴承进 口 ●INA、SKF、FAG振动传感器进 口 ●箱体、齿轮、 齿轮轴自 制 ▲盘车电机国 产 ■佳木斯/南阳盘车减速器自 制 ▲手动复位离合器自 制 ▲3混炼挤 压系统机 筒自 制 ▲螺杆、转子自 制 ▲2 大橡塑的造粒机组的研发过程 p 大橡塑的大型造粒机组的概况---主要部件的实施方案---2序号系统名称主要零部件名称推荐方案可选方案备 注4挤出造 粒系统开车阀自 制 ▲节 流 阀电机国 产 ■减速器国 产 ■阀 体自 制 ▲齿 轮 泵电机国 产 ■减速器自 制 ▲轴承、传感器进口泵体自 制 ▲换网装置自 制 ▲熔指检测仪进 口 ●模 板国 产 ■进 口 ●水下切粒装置自 制 ▲5粒子处 理系统离心干燥机进 口 ●振动筛进 口 ●粒子冷却水系统自 制 ▲关键件进口序号系统名称主要零部件名称推荐方案可选方案备 注6辅助装置液压系统国 产 ■关键件进口油加热系统国 产 ■关键件进口润滑系统国 产 ■关键件进口7控制系统DCS+ SIS浙江中控■ 罗克韦尔 PLC系统 ●仪表压力传感器及变送器国产 ■进口 ● 熔体压力、温度传感器进口 ● 接线箱国产 ■ 振动监测系统进口 ● 颗粒水液位计国产 ■进口 ● PCW楔形流量计国产 ■进口 ●2 大橡塑的造粒机组的研发过程 p 大橡塑的大型造粒机组的概况---主要部件的实施方案---3。
