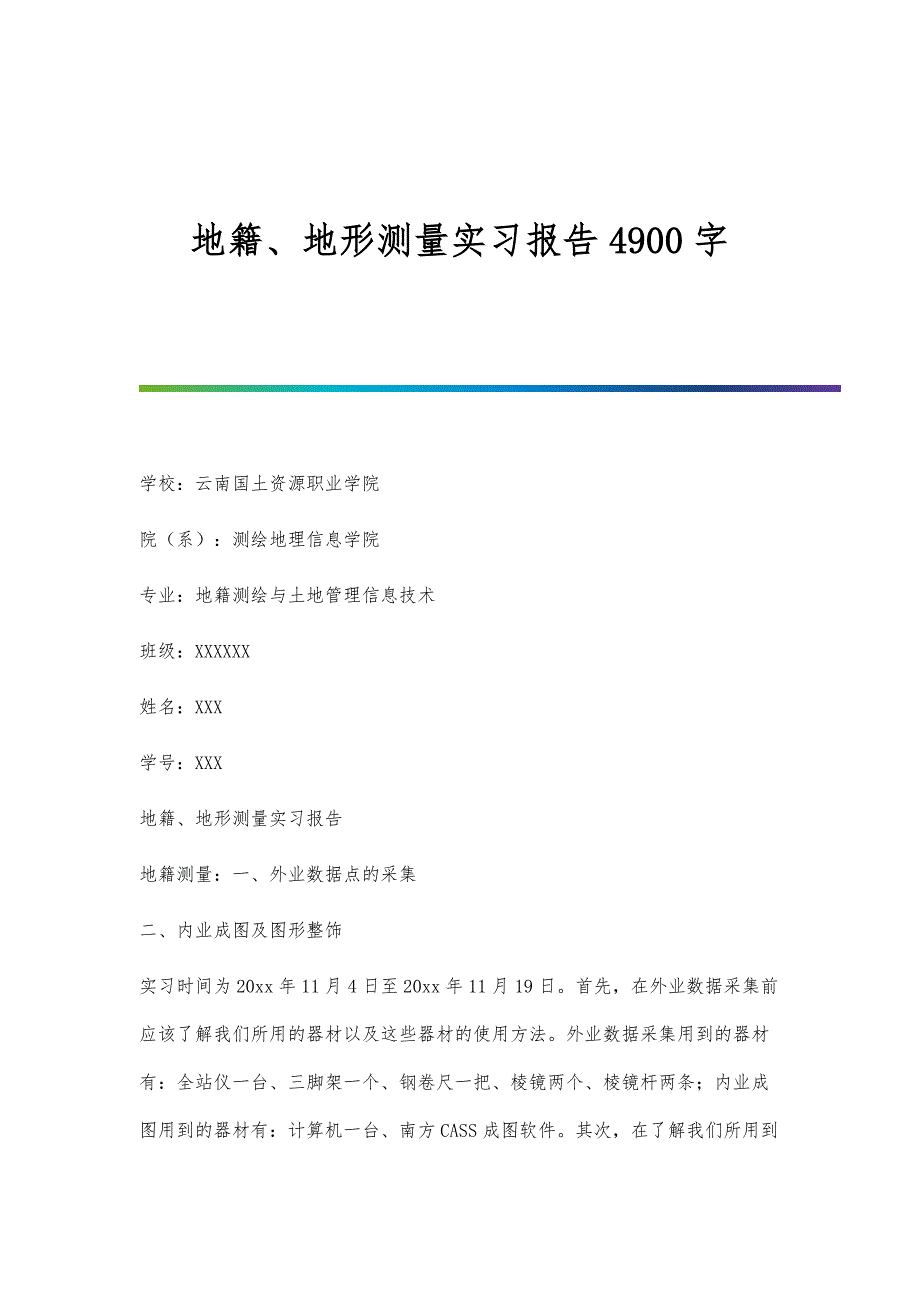

地籍、地形测量实习报告4900字 学校：云南国土资源职业学院院（系）：测绘地理信息学院专业：地籍测绘与土地管理信息技术班级：XXXXXX姓名：XXX学号：XXX地籍、地形测量实习报告地籍测量：一、外业数据点的采集二、内业成图及图形整饰实习时间为20xx年11月4日至20xx年11月19日首先，在外业数据采集前应该了解我们所用的器材以及这些器材的使用方法外业数据采集用到的器材有：全站仪一台、三脚架一个、钢卷尺一把、棱镜两个、棱镜杆两条；内业成图用到的器材有：计算机一台、南方CASS成图软件其次，在了解我们所用到的器材之后就是去熟练地掌握仪器的使用方法在外业数据采集前要熟练的掌握全站仪的操作其中包括文件夹的创建、站点设置以及定向检核等内容此外我们还要了解地籍测图的相关精度要求、地籍测量的要素内容及地物的取舍最后，要明确测区范围，本次的测区范围北至观山北路，东至腾龙大道及绘水苑2、3、4栋，南至观山南路，西至观山西路一）地籍图的精度要求：地籍图上地物点相对于邻近控制点的点位中误差不超过图上的±0.5㎜，相邻地物点之间的间距中误差不超过图上±0.4㎜二）设站的精度要求：设站时仪器对中误差不大于5㎜，首先照准一图根点作为起始方向，即定向；其次观测另一图根点作为检核，用所测得的数据与已知坐标进行对比不超过5mm，高程差不应大于0.1m。
在观测数据时尽量用盘左观测数据，这样可以避免展点时数据偏离原始方向三）地籍测量的要素内容：1界址点、界址线及其他界标设施2注记建筑物的结构属性及层数四）地物的取舍：房屋的轮廓以墙基外角为准，并按建筑材料和性质分类，注记层数，房屋应逐个表示，临时性房屋可以舍去，活动地物不需要表示如：可移动垃圾箱、保安亭、活动房等另外，建筑物和围墙轮廓在图上凹凸小于0.4mm，简单房小于0.6mm时可以用直线连接测区内车行道、人行道、电线杆、架空的、地面上的管道、地下管检修井、消防栓都应实测，并且电线杆应该绘出电线连线方向，管道应注明传输物质名称，徐坡在图上投影宽度小于2mm用陡坎表示，当坡、坎在图上距离小于5mm时，可以不表示，居民地、道路、单位名称和房屋栋号都应该正确的注记，道路两侧的树用“行树”表示在进行外业数据采集时，首先，在选定的测站点和后视点上分别架设全站仪和反光镜，并对其进行对中整平然后，新建文件及已知数据录入打开仪器进入初始界面，点击键盘上的“菜单”进入初始界面，界面下方包括“项目”“数据”“通讯”点击“项目”，进入项目菜单界面，该界面可以进行文件夹的创建，回车确认，然后建站，输入测站点的点号、坐标、仪高，在输入定向点的点号、坐标、砧高，从根部瞄准测量，调到CD模式瞄准下一已知点进行检核，在误差范围内即可进行测量，反之则重新建站、定向、检核。
另外，还应该绘制草图，并根据实地位置把相应地物标注到草图上，这样可以方便在内业成图时更清晰的注记相关地物，也可以提高成图的效率在测区内的花圃高程差别大的应该在花圃内采集点作为高程点，徐坡在坡顶和坡底都要采集相应的数据，在采集陡坎时还应注明是加固还是未加固，还要注记陡坎高度在采集墙角点时，如果被树木遮挡，可以在看得到的墙体上采集点位，用皮尺量剩余一段距离，并在草图上做相关的注记即可在采集栅栏、围墙、铁丝网的点位数据时，应该保持在同一侧采集（同时采集内侧或外侧）在外业采集数据时，如果遇到弧形或圆形地物需要采集三点，在内业绘图时可以用曲线绘制弧形或三点画圆绘制台阶或楼梯时应注意其走向，白色线条所在一端表示上楼梯或台阶的地方，绘制陡坎时应注意命令行提示，加固与否在采集廊檐的数据点时只需采集外侧点即可，况且如果要采集与墙体接触的点，在绘图时也不一定能与墙体相接，因为墙体与棱镜之间有一段距离，所以只需采集外侧点，在内业处理时延伸至墙体即可在采集房屋点时悬空楼梯、地下通道、地下停车场都要采集四点房屋可以只采集三点，如果是多点地物可采集一点隔一点内业处理包括：数据导入电脑，点、线、面的链接，图形整饰等。
每天的数据必须当天导入电脑，并把当天所测地物绘制完成这样可以检查当天数据是否正确，并及时发现是否有漏测或不正确的点，便于第二天及时的改正和补测而且当天绘制地物可以清晰容易地回想相应的地物，有不清楚的也可以很快回想起来，或是询问同学如果几天的累计起来工作量较大，而且有不清楚的地方也很难回想起来，况且绘草图的人也不一定能回想起来，也很难发现数据是否有错误在导数据时先在电脑上安装驱动程序，不同型号的全站仪驱动程序不同，因此要安装相应的驱动在驱动安装好之后连接数据线，可在桌面“计算机——属性——设备管理器”中查看COM端口在CASS中进行设置，如果计算机只有两个端口，而显示的是COM3甚至显示的是十位数以上的，可以在“计算机——属性——设备管理器”中的COM端口双击进入选择“高级选项”中进行修改，再回到CASS界面中“数据——读取全站仪数据”中选择相应的仪器型号或者相类似的仪器型号、COM端口、波特率、数据位、停止位、检校及CASS坐标文件的位置，点击转换，然后会提示在微机上回车，再到全站仪上“菜单——通讯——读取全站仪数据”先在电脑上回车，再在全站仪上回车，等待提示转换完成后即可展点号时依次点击“绘图处理——展野外测定点号”（还可展高程点），在命令行出现比例尺，选择相应的比例尺，本次为1：:500，回车即可。
展出点号后即可进行绘图在绘图时应该按照顺序进行绘制，或者先把在一条线上的点连接起来比如在画道路是就先顺着草图把道路相应的点号链接完，在进行下一地物的绘制，这样不会漏绘，也可以提高绘图效率以后每一天的数据都要当天导出来，这样可以与前些天的数据形成对比，检查是否出错在地籍图测完后即可对图形进行整饰，首先在CASS界面中依次点击“文件——CASS参数设置——地物绘制”中设置好相应的填充符号间距、陡坎默认坎高、文字宽度比、高程点字高、展点号字高、建筑物字高等，然后确定在图形中进行修改，比如说植被填充间距设置好后即可到图形中左边工具栏中有个“重”字，点击这个字然后就会提示“选择所需重构的实体”然后点击边界线即可，前提条件是所选实体是封闭区域，如果不封闭则不可以有重复的地物只能表现主要的地物，删除次要的地物，比如：当道路与花圃边界共用、墙体与花圃共用、台阶边缘与花圃共用时，只能删除花圃边界，表示房屋、道路及台阶，阳台下的草坪也不能表示出来，只能表示阳台，因为房屋、道路、阳台、台阶相对于花圃来说是主要地物人行道与花圃之间的的公用边用地类界表示，此外还要把所有控制点都绘到图中（“控制点——平面控制点——不埋石图根点”），把所有的文字注记按要求进行改，包括正字体、大小、宽度及线条的线性、厚度等，最后是高程点的过滤，在过滤前新建新的图层，然后选择关键的高程点号，包括道路端点、地形起伏较大的点号、道路中央的点号等。
选中之后放入新建的图层文件中并锁定，使其不能编辑点击“绘图处理——高程点过滤”回车即可再把所关闭的新建图层打开，反选其他图层并关闭锁定，全选新建图层中的点放入GCD图层中即可最后是对图形进行分幅分幅之前进行图框设置，点击“文件——CASS参数设置——图框设置”中设置测绘单位：??，成图日期：20xx年11月，坐标系：1980西安坐标系，高程基准：1985国家高程基准、等高距0.5米，图式：??,测量员：??，绘图员：??,检查员：??,密级：??点击确定，继续点击“绘图处理——批量分幅——建立格网”选择图幅尺寸回车确定再框选图形即可把没有图形的格网删除，在每一个格网中以主要地物命名，然后点击“绘图处理——批量分幅——批量输出到文件”，等待输出完毕打开图形按要求修改图框外文字即可 地形测量：一、外业数据点的采集二、内业成图及图形整饰实习时间为20xx年11月20日至20xx年11月30日所用的仪器与地籍测图一样测区范围：学院西门小山，北边以桉树林为界，东边、南边以道路为界，西边以旱地为界另外，就是地形图选点的规范、精度要求、地物取舍进行掌握一）在进行碎部点数据采集时要掌握地形的全局变化，忽略微小的地形起伏，碎部点的间距为10m（本次的比例尺为1:500）（二）1、地形图测绘精度要求：比例尺：1:500；图幅尺寸（m）：50×50；解析控制点个数：8。
2、地形图基本等高距要求（1:500）：平原区:0.5m,微丘区：0.5m,重丘区：1.0m,山岭区：1.0m3、全站仪数据采集点位要求（1:500）：地形点间距（m）：15，测距最大长度（m）:300三）地物的取舍：1、地下光缆、地下电缆的标志桩、检修井、独立地物、电杆、电塔位置需实测，并用相应符号表示连接，永久电力线、通讯线都需表示2、铁路、公路、大车路、乡村路；陡崖、冲沟、坑穴；铁丝网都应实测，冲沟底部应测注高程同样在进行数据采集过程中，当天是根据当天导入电脑检查是否有错误，这是最为关键的我们第二天在进行数据采集时就出了问题当然在采集的过程中我们是不知道的，是回去导数据时才发现的所测的数据与实地的相差近百米，这让我们大为吃惊，就向老师寻求帮助检查了很多遍也没发现问题所在，而且定向、检核都没有问题最后只好重新测一下今天的测站点，经过不测测站点我们发现了重大的问题，从第三个测站点开始，我们引的坐标就是错的，X坐标相差近百米，Y坐标相差近五十米而有一个问题却很难解释，在第二个测站点前半部分数据是正确的，而后半部分是错误的，这让人匪夷所思啊首先，可以排出的是用错盘右读数的问题，因为我们所用的仪器错用盘右读数时会提示转向盘左。
误读成其他同学棱镜也不可能，如果是误读成其他同学棱镜，那么就不在我们所引点的点位上，定向检核就不可能正确经过这次错误总结如下原因：1、在立棱镜时改变高度，而仪器上没有改变而导致错误2、针对一半错一半对的数据，可能是在中途休息时仪器被轻微动过，我们没有发觉就继续测量这些错的数据通过正确站点的坐标可以改正因此就不需要重测，而那一半错一半对的就只能重测错误的每天在导完数据时都应把当天的地物绘制完成最后是图形综合处理，在此之前把所有点号汇集在一个文档中然后展高程点：“绘图处理——展高程点”，选择数据文件即可，依次点击“等高线——建立DTM——由数据文件生成、图面高程点生成”均可，同时选择“建模过程考虑陡坎”依次点击“绘图处理——绘制等高线”即可生成等高线然后对测区外的等高线进行修剪，修剪前使等高线处于不拟合状态（在命令行输入N——D——DGX回车即可）然后进行修剪修剪完成后使其回到拟合状态（在命令行输入N——S——DGX回车即可）在对每一条等高线进行修改（删点或加点），“在工具栏空白处点击右键——CASS——复合线处理”弹出工具栏，“ X”表示删点，“+”表示加点注：在加减点时不能把等高线的高程改变。
接着是计曲线和示坡线注记，在注记前得画辅助线示坡线指向低处，在画辅助线时应从低高程点向高高程点画，这样注记的示坡线才正确注记高程时点击“等高线——高程注记——沿直线高程注记”选则辅助线后提示（1）只处理计曲线（2）处理所有等高线，选（1）即可，然后修剪文字之间的等高线“等高线——等高线修剪——批量修剪等高线”选择“手工选择、高程注记、修剪，确定选择文字回车即可；注记示坡线时点击“等高线——高程注记——沿直线示坡线”回车即可然后是高程点过滤，与地籍图是一样的，只是在选择高程点时应选择陡崖顶端和底端的点、道路边缘点、电杆、电塔点、山顶点地类界上选些点，其他特殊地方选些点即可，在过滤时距离为15m最后是图形分幅:“绘图处理——任意分幅”填写图名、分幅尺寸、测量员、绘图员、检查员，选“取整到米”确认指定一角，然后对图框文字按标准进行修改即可最后即可完成数据提交第二篇：地籍综合实习报告 2500字《地籍测量》。
