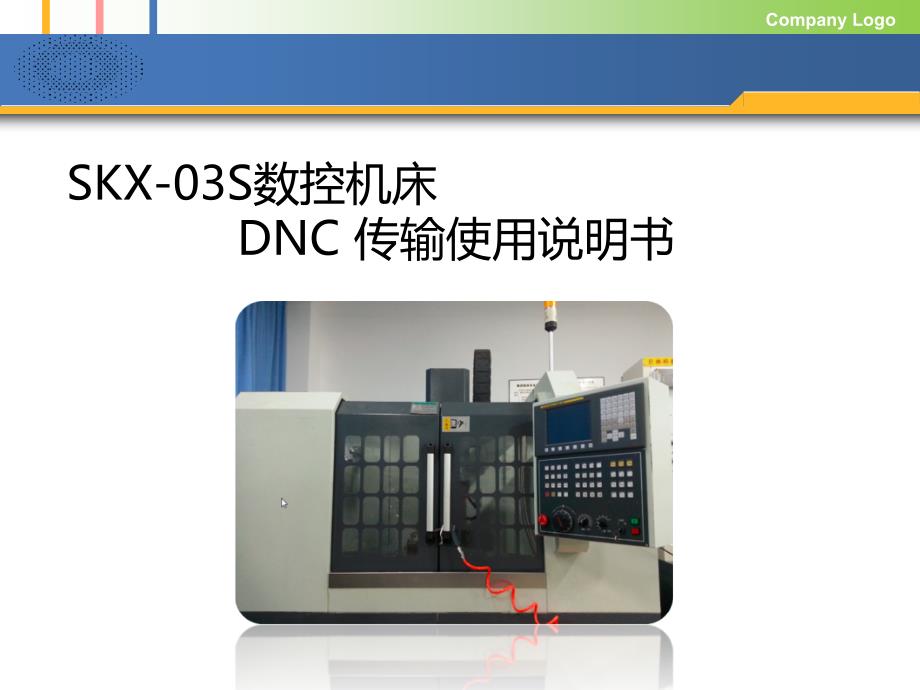

SKX 03S数控机床DNC传输使用说明书 内容 一 DNC数据线连接二 机床I O通道参数设置三 机床输入 输出参数设置四 CIMCO软件端口参数设置五 COM端口参数设置六 DNC程序传输七 DNC加工 一 DNC数据线连接 二 机床I O通道参数设置 MDI 由于前面连接了 JB36B I O通道设置为2 如果连接的是 JB36A 设置为 0 三 机床输入 输出参数设置 MDI 机床输入 输出参数汇总如右图所示 传输软件CIMCO和计算机COM端口都采用此图参数 四 CIMCO软件端口参数设置 复制CIMCOEditV5 10 48到电脑任意位置 路径不能有中文 否则刀轨无法仿真 四 CIMCO软件端口参数设置 提示 波特率 和 停止位 要和机床对应 其他参数可以自定义 五 COM端口参数设置 六 DNC程序传输 编辑 列表 操作 F输入 执行 机床端准备 提示 本步骤自动生成ONO 所以传输的NC程序头可以不加O000 x 然后可以看到右下角 输入 文字闪烁 表示机床接收准备就绪 1 文件 打开 打开NC程序 2 点击图示功能可以模拟仿真当前打开的程序 3 机床通讯 发送 选择相应的机床进行NC程序的传输 六 DNC程序传输 CIMCO端准备 七 DNC加工 自动 循环启动 机床端准备 DNC 按着不能放 屏幕左下角 MEM 变为 RMT STRT 字样出现 表示机床接收准备就绪 七 DNC加工 CIMCO端准备 1 文件 打开 打开NC程序2 机床通讯 发送 选择相应的机床进行NC程序的传输 。
