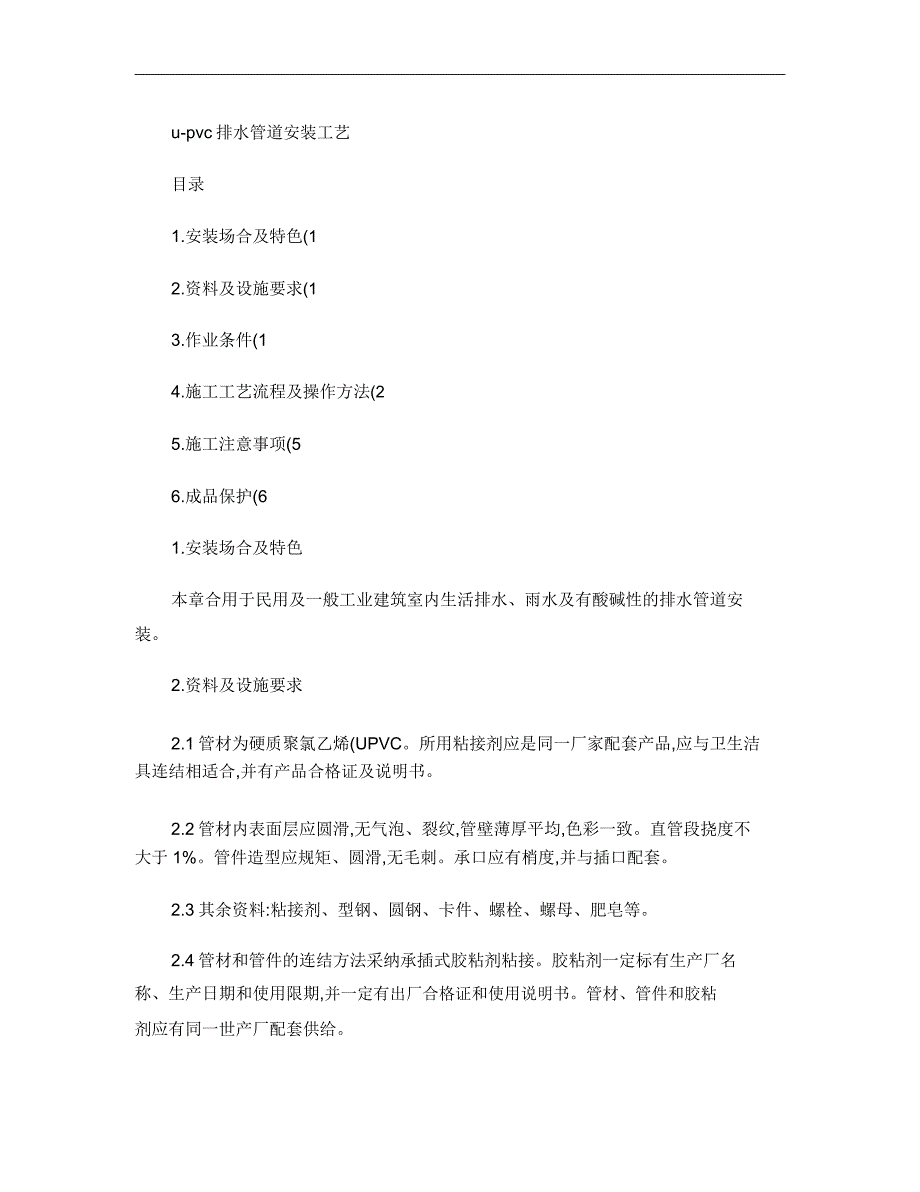

u-pvc排水管道安装工艺目录1.安装场合及特色(12.资料及设施要求(13.作业条件(14.施工工艺流程及操作方法(25.施工注意事项(56.成品保护(61.安装场合及特色本章合用于民用及一般工业建筑室内生活排水、雨水及有酸碱性的排水管道安装2.资料及设施要求2.1管材为硬质聚氯乙烯(UPVC所用粘接剂应是同一厂家配套产品,应与卫生洁具连结相适合,并有产品合格证及说明书2.2管材内表面层应圆滑,无气泡、裂纹,管壁薄厚平均,色彩一致直管段挠度不大于1%管件造型应规矩、圆滑,无毛刺承口应有梢度,并与插口配套2.3其余资料:粘接剂、型钢、圆钢、卡件、螺栓、螺母、肥皂等2.4管材和管件的连结方法采纳承插式胶粘剂粘接胶粘剂一定标有生产厂名称、生产日期和使用限期,并一定有出厂合格证和使用说明书管材、管件和胶粘剂应有同一世产厂配套供给2.5管材和管件在运输、装卸和搬运适应当心轻放,不得抛、摔、滚、拖,也不得骄阳曝晒应分规格装箱运输管材和管件应储藏在温度不超出40度的库房内,库房应有优秀的通风条件管件应分规格水平堆放在平坦的地面上,假如用垫物支垫时,其宽度应不小于75mm,间距不大于1mm,外悬的端部不超出0.5m,叠置高度不得超出1.5m,且不同意不规则堆放与暴晒,管件不得叠置过高,凡能立放的管件均应逐层码放齐整,不得立放的管件,亦应顺向或使其承插相对地齐整摆列。
3.作业条件3.1埋设管道,应挖好槽沟,槽沟要平直,一定有坡度,沟底夯实3.2暗装管道(包含设施层、竖井、吊顶内的管道第一应查对各样管道的标高、坐标的摆列有无矛盾预留孔洞、预埋件已配合达成土建模板已拆掉,操作场所清理洁净,安装高度超出3.5m应搭好架子3.3室内明装管道要与构造进度相隔二层的条件下进行安装室内陆平线应弹好,粗装饰抹灰工程已达成安装场所无阻碍物4.施工工艺流程及操作方法4.1工艺流程:4.2预制加工:依据图纸要求并联合实质状况,按预留口地点丈量尺寸,绘制加工草图依据草图量好管道尺寸,进行断管断口要平齐,用铣刀或刮刀除去断口内外飞刺,外棱铣出15°粘接前应付承插口先插入试验,不得所有插入,一般为承口的3/4深度试插合格后,用棉布将承插口需粘接部位的水分,尘埃擦试洁净若有油污需用丙酮除去用毛刷涂抹粘接剂,先涂抹承口涂抹插口,随即使劲垂直插入,插入粘接时将插口稍作转动,以接剂散布平均,约30-60即可粘接坚固粘牢后立刻将溢出的粘接刘擦抹洁净多口粘接时应注意预留口方向连结表示图4.3干管安装:第一依据设计图纸要求的坐标、标高预留槽洞或预埋套管埋入地下时,按设计坐标、标高、坡向、坡度开挖槽沟并夯实。
采纳托吊管安装时应按设计坐标、标高、坡向做好托、吊架施工条件具备时,将预制加工好的管段,按编号运至安装部位进行安装各管段粘连时一定按粘接工艺挨次进行所有粘连后,管道要直,坡度平均,各预留口地点正确安装立管需装伸缩节伸缩节上沿距地坪或蹲便台700-100mm干管安装完后应做闭水试验,出口用充气橡胶堵闭,达到不渗漏、水位不降落为合格地下埋设管道应先用细砂回填至管上皮100mm,上覆过筛土,夯及时勿碰损管道托吊管粘牢后再按水流方向找坡度最后将预留口封严和堵洞右图为骨干管连结表示图预制加工闭水及通球试验用具连结收安装支管安装立管安装干管安装管管度-30度节点大样固定管卡小于4000伸缩节4.4立管安装:第一按设计坐标要求,将洞口预留或后剔,洞口尺寸不得过大,更不行损害受力钢筋安装前清理场所,依据需要支搭操作平台将已预制好的立管运到安装部位第一清理已预留的伸缩节,将锁母拧下,拿出U形橡胶圈,清理杂物复查上层洞口能否适合立管插入端应先划好插入长度标志,而后涂上肥皂液,套上锁母及U形橡胶圈安装时先将立管上端伸入上一层洞口内,垂直使劲插入至标志为止(一般预留胀缩量为20-30mm适合后即用抱卡紧固于伸缩节上沿。
而后找正找直,并丈量顶板距三通口中心能否切合要求穿楼板的管段须做防水办理,无误后即可堵洞,并将上层预留伸缩节封严立管表示图4.4.1立管在基层和在楼层转弯处应设置立管检查口,消能装置处在有卫生用具的最高层的立管上也应设置立管检查口其安装高度距地面1m,检查口地点和朝向应便于检修,暗装立管在检查口处应设检修门在水流转角小于135度的横管上应设置检查口或打扫口公共建筑内,在连结4个以上的大便器的污水横管上宜设置打扫口横管、排水管直线距离大于表五的规定值时,应设置检查口或打扫口检查口(打扫口或检查井的最大距离DN(507590110125160距离立管及非埋地管都应设置伸缩节当层高H小于4m时,立管上每层应设伸缩节一个,层高H大于或等于4m时,应依据计算确立;悬吊管设置伸缩节应联合支撑状况确立,悬吊横直管上伸缩节之间的最大间距不宜超4m,超出4m时,应依据管道设计伸缩量和伸缩节最大同意的伸缩量计算确立管道设计伸缩量不该大于下表中伸缩节的最大同意伸缩量伸缩节最大同意伸缩量表DN(mm507590110125160最大同意伸缩量(mm121520202025为了使立管连结支管处位移最小,伸缩节应尽量设在凑近水流集合管件处.为了控制管道的膨胀方向,两个伸缩节之间一定设置一个固定支架.检查口伸缩节排水立管滑动支承固定支撑每层设置一个，以控制立管膨胀方向，分层支撑管道的自重，当层高H小于4m（DN50小于小于50H小于3m）时，层间设滑动支撑一个；若层高H大于4m（DNH大于3m）时，层间设滑动支撑两个。
4.5支管安装：第一剔出吊卡孔洞或复查预埋件能否适合清理场所，按需要支搭操作平台将预制好的支管按编号运至场所消除各粘接部位的污物及水分将支管水平初步吊起，涂抹粘接剂，使劲推入预留管口依据管段长度调整好坡度适合后固定卡架，关闭各预留管口和堵洞4．5．1管道支撑分滑动支撑和固定支撑两种悬吊在楼板下的横支管上，若连接有穿越楼板的卫生用具排水竖向支管时，可视为一个滑动支撑，明装立管穿越楼板处有防漏水举措，采纳细石混凝土补洞，分层填实后，能够形成固定支撑，应每层设置立管固定支撑一个管道最大支撑间距（ MM）表悬干管吊横管支管800100015001800110012501600200022002500DN（MM）40507590110125160立管15001500200020002000200020004．5．2管道支撑件的内壁应光洁，滑动支撑件与管身之间应留有微隙，若内壁不够光洁，则应衬垫一层柔性资料；固定支撑件的内壁和管身外壁之间应夹一层橡胶软垫，安装时应将扁钢制成的U型卡用螺栓拧紧固定地面坐便器底4.6用具连结收安装：核查建筑物地面、墙面油灰做法、厚度找出预留口坐标、标高然后按正确尺寸修整预留洞口。
分部位实测尺寸记录，并预制止水翼环细石混凝土A节点加工、编号安装粘接时，一定将预留管口清理干净，再进行粘接粘牢后找正、找直，关闭管口和堵洞翻开下一层立管打扫口，用充气橡胶堵关闭上部，进行闭水试验合格后，撤去橡胶堵，封好扫除口左图为座便连结收节点表示图坐便器4.6闭水试验及通球试验:4．6．1闭水实验，排水管道安装完成后，按规定要求，一定进行闭水实验灌水高度视其立管高度满水十五分钟后，若水面降落再灌满持续五分钟，液面不降落为合格4．6．2通球实验，隐蔽管道分项分工序进行卫生洁具及设施安装后进行通球实验4．6．3管道系统安装完成，应付管道的外观质量和安装尺寸进行复核检查，检查无误后，再分层进行通水试验排水系统按给水系统1/3配水滴同时开放，检查排水能否通畅，有无渗漏4．6．4埋地管注水试验的注水高度不低于基层地面高度灌满水15分钟后，若水面降落，再灌满持续5分钟，以液面不降落为合格，放水后应将存水弯水封内积水沾出5.施工注意事项5.1在民用建筑及公共建筑中，为减少立管水流的噪音和提升立管的防火能力，尽量将立管装设在管井或管中5.2管道穿楼板或穿墙时，须预留孔洞，止水翼环孔洞直径一般可比管道外径大包大50MM。
楼面面层水泥沙浆阻水圈第二次浇捣管道安装前，一定检查预留孔洞的地点和标高能否正确安装施工应亲密配合土建施工，做好预留洞或凿洞以及补洞工作混凝土楼板混凝土管第一次浇捣5.3立管穿楼板处应加装PVC—U或其穿楼面混凝土他资料的止水翼环，用C20细石混凝土分层浇筑填充，第一次为楼板厚度的2/3，待强度达1.2MPA此后，再进行第二次浇筑至与地面相平5.4冬天施工进行粘接时，凝结时间为2－3min粘接场所应通风优秀，远离明火止水翼环膨胀水泥沙浆钢性防水套管屋面面层防水添料混凝土屋面板水泥沙浆阻水圈管穿屋面如下图-穿屋面及楼面节点表示图6.成品保护6.1成品保护，试水完成后，将所有管口关闭，严实防备杂物进入造成管道拥塞对其立管应用木板或塑料捆绑保护禁止利用塑料管道作为脚手架的支点或安全带的拉点，不同意明火烘烤塑料管以防管道变形，油漆喷浆粉刷前，将管道用纸包裹，免得污染管道6.2施工方除依照本方案履行外，也应依照《建筑排水用硬聚氯乙烯（PVC—U）管道安装》及《采温暖卫生工程施工及查收规范》及北京市相关规范指导施工。
