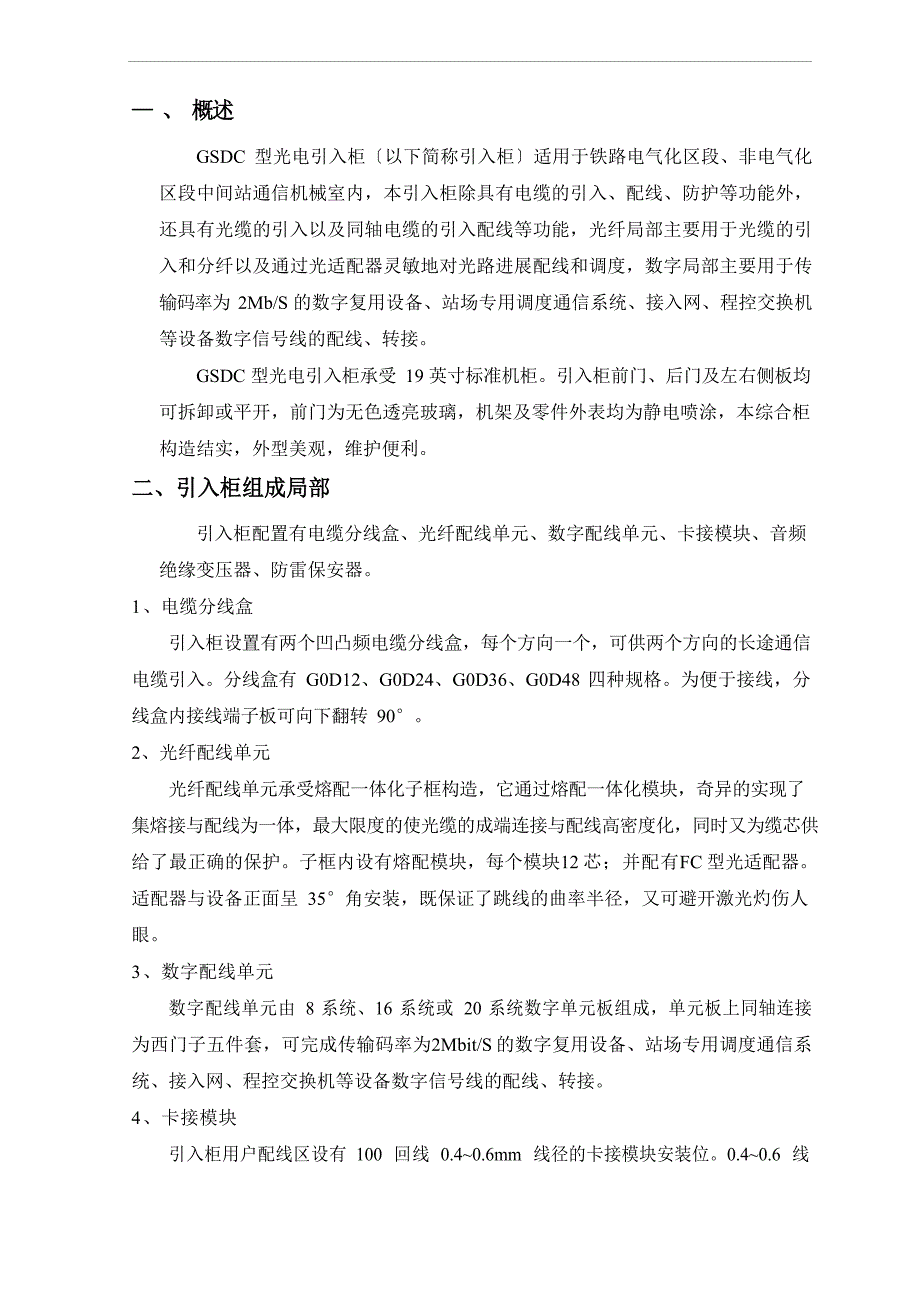

— 、 概述GSDC 型光电引入柜〔以下简称引入柜〕适用于铁路电气化区段、非电气化区段中间站通信机械室内，本引入柜除具有电缆的引入、配线、防护等功能外， 还具有光缆的引入以及同轴电缆的引入配线等功能，光纤局部主要用于光缆的引入和分纤以及通过光适配器灵敏地对光路进展配线和调度，数字局部主要用于传输码率为 2Mb/S 的数字复用设备、站场专用调度通信系统、接入网、程控交换机等设备数字信号线的配线、转接GSDC 型光电引入柜承受 19 英寸标准机柜引入柜前门、后门及左右侧板均可拆卸或平开，前门为无色透亮玻璃，机架及零件外表均为静电喷涂，本综合柜构造结实，外型美观，维护便利二、引入柜组成局部引入柜配置有电缆分线盒、光纤配线单元、数字配线单元、卡接模块、音频绝缘变压器、防雷保安器1、电缆分线盒引入柜设置有两个凹凸频电缆分线盒，每个方向一个，可供两个方向的长途通信电缆引入分线盒有 G0D12、G0D24、G0D36、G0D48 四种规格为便于接线，分线盒内接线端子板可向下翻转 90°2、光纤配线单元光纤配线单元承受熔配一体化子框构造，它通过熔配一体化模块，奇异的实现了集熔接与配线为一体，最大限度的使光缆的成端连接与配线高密度化，同时又为缆芯供给了最正确的保护。
子框内设有熔配模块，每个模块12 芯；并配有FC 型光适配器适配器与设备正面呈 35°角安装，既保证了跳线的曲率半径，又可避开激光灼伤人眼3、数字配线单元数字配线单元由 8 系统、16 系统或 20 系统数字单元板组成，单元板上同轴连接为西门子五件套，可完成传输码率为2Mbit/S 的数字复用设备、站场专用调度通信系统、接入网、程控交换机等设备数字信号线的配线、转接4、卡接模块引入柜用户配线区设有 100 回线 0.4~0.6mm 线径的卡接模块安装位0.4~0.6 线径的卡接模块是供给站场用户、地区用户通信配线及通信设备线对的防护模块上可进展用户间跳接线，也可供保安器、绝缘变压器等相互间连接配线使用卡接模块具有开断内外线功能，可安装保安单元，供用户作电路过压过流保护使用5、音频绝缘变压器绝缘变压器用于铁路电气化区段对长途通信线路起高压防护作用，以确保人身及通信设备安全在通信线路与通信设备之间起隔离作用和阻抗比变换作用绝缘变压器示意图〔如下〕：内侧8 7 9 6 5内侧7 8 9 10 11说明：1 2 3 412 34 56外侧 外侧15KΩ：15KΩ绝缘变压器 通铃流绝缘变压器1〕15KΩ：15KΩ音频绝缘变压器用于不通铃流音频选号分机回线。
2） 通铃流变压器为可变阻抗通铃流绝缘变压器，依据需要，变换端子接线可转换不同的阻抗阻抗比为 600Ω：600Ω、600Ω： 1650Ω、1650Ω：1650Ω阻抗与端子对应表变比外侧端子内侧端子 备 注600Ω：600Ω2、 58、10600Ω：1650Ω2、 57、111650Ω：1650Ω1、 67、113） 出厂时通铃流绝缘变压器的阻抗说明书附带的配线图配置，用户如需变换阻抗可按对应表变换端子接线6、 防雷保安器防雷保安器主要用于保护车站通信设备与长途通信电缆连接的过压过流保护7 、辅件辅件有电缆固定支架、风机孔、防鼠板等8、 地线条本引入柜设置有两根地线条，一根为保护地，用于需设接地保护的部件进展接地； 一根为工作地，用于需设放电回路的部件进展接地，该地线条位于机架的一侧，其作用是供给保安器地、保安接线排金属外壳各种绝缘变压器中性点接地线在非电气化区段，如车站只设一组地线，可将本机架两种地线连在一起接地三、技术条件1、整机技术条件1.1 工作环境：温度：-5℃~+40℃ 相对湿度：25%~90%大气压力：70 KPa ~106KPa环境中应无酸碱性腐蚀气体，室内应无明显振动1.2 绝缘电阻：1.2.1 正常绝缘电阻：当温度为 15℃～35℃，相对湿度为 25%～75%，大气压力为 86kPa～106kPa 时， 引入柜中凡直接与长途电缆外线连接的配件、元部件对地间〔不包括避雷器的放电装置〕的绝缘电阻应不小于 100MΩ。
数字配线架子架同轴连接器内、外导体间，内导体与机架间的绝缘电阻应不小于 500MΩ1.2.2 潮湿绝缘电阻：当温度为 40℃，相对湿度为 90%，大气压力为 70kPa～106kPa 时，全部与长途电缆外线连接的配线、元部件对地间〔不包括避雷器的放电装置〕数字配线子架同轴连接器内、外导体间，内导体与机架间的绝缘电阻应不小于 1MΩ1.3 绝缘耐压：当温度为 15℃～35℃，相对湿度为 25%～75%，大气压力为 86kPa～106kPa 时， 引入柜中凡直接与长途电缆外线连接的配线、元部件对地间〔不包括避雷器的放电装置〕，均能承受 50Hz、1800V〔有效值〕电压 1min，不发生闪络或击穿现象；数字配线子架同轴连接器内、外导体间，内导体与机架间，应能承受 50Hz、1000V〔有效值〕电压 1min，不发生闪络或击穿现象1.4 串音衰耗：1.4.1 任意两个长途音频回线相互间的近端和远端串音衰耗对 800 Hz 频率不小于78dB1.4.2 数字配线单元 2Mbit/s 接口回线间串音衰耗不小于 70 dB1.5 传输衰耗长途音频回线的传输衰耗对 800Hz 频率不大于 1dB1.6 不平衡衰耗长途音频回线外线端〔绝缘变压器中性点测试时接地〕的不平衡衰耗对 800Hz频率不小于 65 dB。
1.7 回波损耗1.7.1 长途音频回线外线端回波损耗对 800Hz 频率不小于 16.5 dB1.7.2 数字配线单元回波损耗对 1MHz 不小于 12dB1.7.3 光纤配线单元回波损耗：FC/PC≥40dB，FC/APC≥60dB1.8 铃流效率通铃流的长途音频回线当负载为 1000Ω时，其铃流电压效率应不小于 80%1.9 介入损耗1.9.1 数字配线单元介入损耗对 1MHz 不大于 0.5dB1.9.2 光纤配线单元介入损耗〔含适配器和光线跳线〕不大于 0.5 dB2、组件技术条件2.1 电缆分线盒1. 工作频率：高 频：6～252KHz 低 频：5KHz2. 串音防卫度：高频线对间：≥121.6dB 低频线对间：≥95.5dB2.2 光纤配线单元适配器：〔选择件〕 型 号：FC 型工作波长：850nm，1310nm，1550nm连接器损耗〔包括插入互换和重复〕：≤0.35dB插拔耐损寿命：>1000 次回波损耗： ≥45dB(PC 尾纤)2.3 数字单元同轴连接器〔选择件〕 型 号：西门子型特性阻抗：75Ω工作速率：2Mbit/s、8Mbit/s、34Mbit/s、45Mbit/s、140Mbit/s、155Mbit/s 接触电阻：外导体间≤2.5mΩ, 内导体间≤5mΩ回线间串音防卫度：≥70 dB〔50KHz~233MHz〕 介入损耗：≤0.3dB〔50KHz~233MHz〕回波损耗：≥18 dB〔50KHz~233MHz〕 连接器寿命：≥1000 次拉脱力：>50N2.4 保安器直流放电电压：350V±50V 板间电容：≤5pF耐受工频电流：20A/S2.5 音频绝缘变压器工作频率： 0.3~3.4KHz传输衰耗： ≤0.7 dB (800Hz)不平衡衰耗：≥65 dB (800Hz)铃流效率： ≥80%(通铃流变压器)2.6 0.4~0.6 卡接模块接触电阻：正常大气压下两相接触的簧片之间的接触电阻≤7 mΩ,导线与端子的成端接触电阻≤1 mΩ拉脱力：单根导线沿槽口垂直方向≥25N适用导线：单股塑料绝缘铜导线,芯线直径为 0.4mm~0.6mm,最大外径不超过φ1.4mm四、引入柜的安装、操作与维护1 、设备安装（1） 机柜为前后开门，要求前前方向距墙体或其它设备的距离不小于 1m，以便于工程配线和日常操作维护。
2） 机柜底座设有安装孔，孔径为 16,安装尺寸为 500mm×500mm,如以以下图所示（3） 机房设静电地板：机房设静电地板，机柜底部应加装安装底座底座的加工：底座用角钢焊接成型，高度应与静电地板高度全都，底座上部和下部应加工分别与机柜和地面固定的安装孔各 4 个，底座与机柜连接处安装孔应与机柜底部安装孔尺寸全都底座加工完后对其外表应进展喷涂或刷防锈漆〔我公司可生产各种规格机柜底座〕u 底座的安装：用户按底座底部的安装孔尺寸在机房内水泥地板上进展钻孔，把底座放到打孔的位置，用膨胀螺栓将底座与地面紧固连接，底座安装应结实、平稳，并不得有歪斜现象u 机柜的安装：电气化区段使用时，为保证机柜与大地的绝缘性能，在安装好的底座上应放上随机附带的绝缘胶垫，底座孔应与绝缘胶垫孔对齐， 然后将机柜放在底座上，要保证安装孔对齐，然后将随机配备的绝缘护套从机柜安装孔处向下穿至绝缘胶皮处，并用 M10×40 的螺栓将机柜与底座紧固〔见安装示意图左图〕最终用 500V 摇表测试机柜与底座之间的绝缘电阻，绝缘电阻值应不小于 100 MΩ.（4） 机房内无静电地板：机房内如无静电地板，机柜直接安装于水泥地面上，在电气化区段时应保证机柜与大地的绝缘性能。
¯ 机柜的安装：用户按机柜底部的安装孔尺寸在机房内地板上钻孔，然后放进膨胀螺栓，再放绝缘胶皮、机柜和绝缘护套，用螺母拧紧，固定机柜〔见安装示意图右图〕具体操作方法同〔3〕中机柜安装机柜底部绝缘胶皮机柜底座紧固件绝缘护套膨胀螺栓绝缘护套机柜底部绝缘胶皮70mm水泥地面机柜绝缘设备安装示意图安装留意事项l 为了满足绝缘要求，机柜固定孔必需加装绝缘胶垫及绝缘护套〔见机柜绝缘设备安装示意图〕；本机柜需与相邻机柜或架顶走线槽保持确定距离，不能有任何接触，确保本柜与大地有良好绝缘l 长途和地区通信电缆、光缆在引入本柜前，为了防止将电缆金属护套上的接地和在该护套上所产生的电压引到本柜内造成干扰危害，应将电缆金属护套在引到本机架之前断开l 引入到本柜的其它配线如有接地的护套和屏蔽层时，必需实行牢靠的绝缘措施， 严禁把已经绝缘的机柜再造成接地，并应在配线施工完成之后，将本柜对地的绝缘进展复测l 在本柜内加装其它设备时，也必需实行相应措施，严禁破坏机柜对地的绝缘性能l 接入本柜的放电地线、屏蔽地线在引接前检查其接地电阻是否符合有关标准l 在日常修理中为了保证人身安全，必需严格遵守有关安全规程的规定，实行相应的防护措施，在条件许可时，应尽可能将电缆分线盒中的连接插头取下，以切断外线。
2、引入柜的操作2.1 光缆的引入及盘储操作方法2.1.1 光缆的开剥及固定〔以非带状光缆为例〕(1) 清洁光缆；(2) 如图4-1开剥光缆，长度约L+1.5米〔仅供参考〕，铠甲层预留25mm，中心加强芯预留100mm；图4-1 非带状光缆开剥(3) 将裸纤清理干净，套上散纤保护套管如图4-2；在图4-3标识处缠好胶带；图 4-2 穿保护套管 图 4-3 胶带开。
