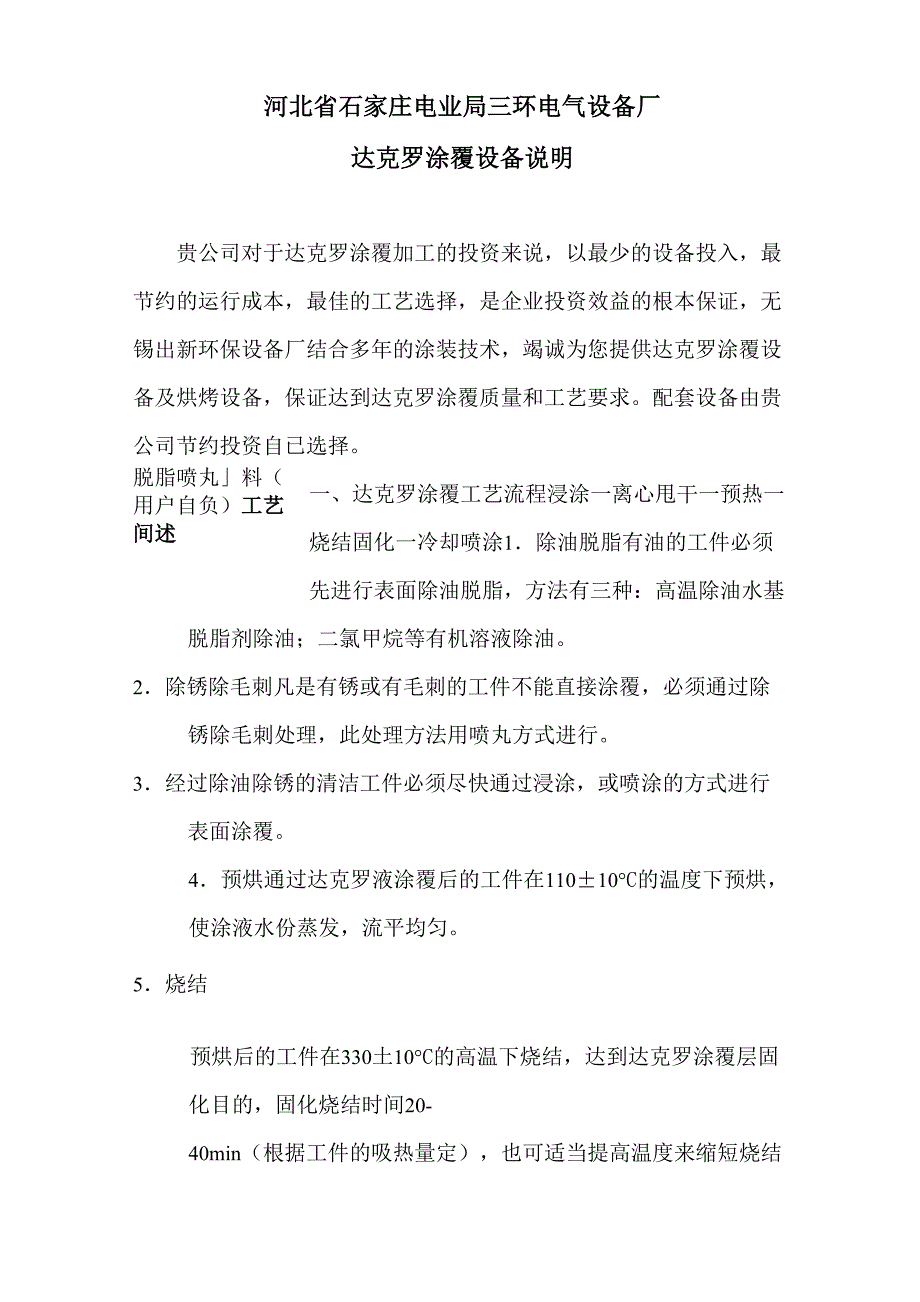

河北省石家庄电业局三环电气设备厂达克罗涂覆设备说明贵公司对于达克罗涂覆加工的投资来说，以最少的设备投入，最节约的运行成本，最佳的工艺选择，是企业投资效益的根本保证，无锡出新环保设备厂结合多年的涂装技术，竭诚为您提供达克罗涂覆设备及烘烤设备，保证达到达克罗涂覆质量和工艺要求配套设备由贵公司节约投资自已选择一、达克罗涂覆工艺流程脱脂喷丸」料（用户自负）工艺间述浸涂一离心甩干一预热一烧结固化一冷却喷涂1．除油脱脂有油的工件必须先进行表面除油脱脂，方法有三种：高温除油水基脱脂剂除油；二氯甲烷等有机溶液除油2．除锈除毛刺凡是有锈或有毛刺的工件不能直接涂覆，必须通过除锈除毛刺处理，此处理方法用喷丸方式进行3．经过除油除锈的清洁工件必须尽快通过浸涂，或喷涂的方式进行表面涂覆4．预烘通过达克罗液涂覆后的工件在110±10°C的温度下预烘，使涂液水份蒸发，流平均匀5．烧结预烘后的工件在330土10°C的高温下烧结，达到达克罗涂覆层固化目的，固化烧结时间20-40min（根据工件的吸热量定），也可适当提高温度来缩短烧结时间'尸■I[f~r\丫:一、注意事项1．不应使用其它化学用品如：各种酸、减盐、水等混入涂料中，因为这些物品能活化涂料中的锌，使涂料老化。
2．使用过程中要注意避免日光与紫外线长时间照射，如果长时间照射会加快涂料老化，聚合，胶凝3．对涂料的温度管理很重要，在使用过程中涂料温度变化会影响涂料粘长变化，而涂料粘度变化会影响零部件的涂覆量，所以涂装过程中要调整好温度，粘度，离心机转速三者之间的关系4．不同的涂覆方式，粘度的要求不一样，喷涂取低值，浸涂取高值二、设备概况达克罗设备的投入，主要是根据加工工件的数量和形状来定的，对于年涂覆量在1千吨以上的小工件（标准件、电柜底座、角钢等）的达克罗涂覆生产线，标准件考虑采用半自动离心涂覆机进行涂覆，涂覆篮框为①650；电柜底座和角钢用水帘式喷涂室由人工进行喷涂;配预热、烘烤网带通过式烧结炉，网带宽1.2m，网带长19m，网带输送速度V=0.2-2m/min间无级调速炉长12m，冷却段3.5m，炉净高0.8m，热源提供：30万大卡柴油热风炉、意大利进口30万大卡柴油燃烧机三、设备明细1、浸涂设备A、上料台一台B、双工位离心涂覆机（不锈钢）一台C、隔膜式搅拌泵系统一套（溶液恒温箱用户自负）2、输送机构A、立柱道轨一套B、手推龙门行车一台C、手工翻转倒料机构一台3、水帘式喷涂室A、规格：3000*2500*2500mm二只（一只喷漆，一只喷达克罗）B、抽风风机—k厶二台C、循环水泵—k厶二台D、格栅板配齐E、漆雾池土建工程及喷涂系统由用户自负。
4、预热烧结网带式固化炉A、规格：外形尺寸：20000*2000*4000mm内净尺寸：12000*1200*800mmB、不锈钢传动链一套C、不锈钢网带42000*1200一条D、变频调速补新风系统一套E、不锈钢热风循环风机一台F、燃油加热系统30万大卡一套G、进出口活动升降门二套H、烘烤固化炉体（内壁不锈钢外A3板）一套I、强冷段一套J、测温机六套K、排风系统一套L、电器控制系统（含自动记录仪）一套5、以下辅助设备由用户自负A、涂料控温设备系统一套B、涂料调制设备一套变频分散及控制箱）C、离心吊兰及清洗系统D、运送小车及上下料部份设备平面布置附图达克罗涂液及设备报价单序号设备项目单价（万兀左右）年生产量（以M10X40的螺栓约计）备注1浸涂设备121500〜2500吨2输送及翻转机构1500〜2500吨31.2m网带式烧结炉38合计50合计人民币：伍拾万圆整。
