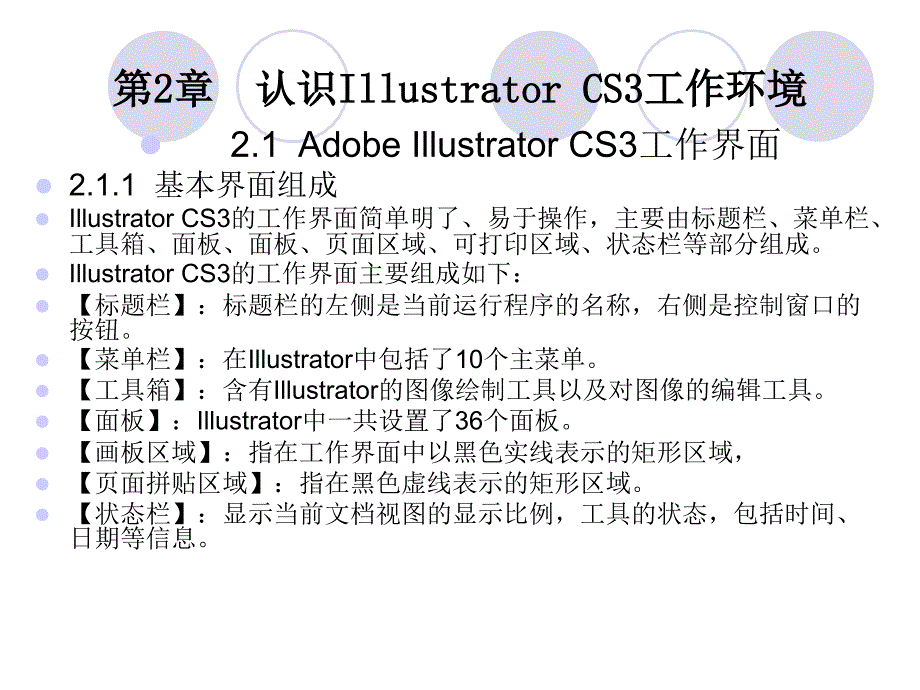

第2章 认识Illustrator CS3工作环境,2.1 Adobe Illustrator CS3工作界面 2.1.1 基本界面组成 Illustrator CS3的工作界面简单明了、易于操作，主要由标题栏、菜单栏、工具箱、面板、面板、页面区域、可打印区域、状态栏等部分组成 Illustrator CS3的工作界面主要组成如下： 【标题栏】：标题栏的左侧是当前运行程序的名称，右侧是控制窗口的按钮 【菜单栏】：在Illustrator中包括了10个主菜单 【工具箱】：含有Illustrator的图像绘制工具以及对图像的编辑工具 【面板】：Illustrator中一共设置了36个面板 【画板区域】：指在工作界面中以黑色实线表示的矩形区域， 【页面拼贴区域】：指在黑色虚线表示的矩形区域 【状态栏】：显示当前文档视图的显示比例，工具的状态，包括时间、日期等信息2.1.2认识菜单命令 Illustrator CS3菜单栏功能强大，内容繁多菜单栏由10个主菜单组成 Illustrator CS3主菜单栏的功能分别如下 【文件菜单】：文件菜单是一个集成文件操作命令的菜单，在此菜单可以执行新建、打开、保存文件和置页面尺寸等命令。
【编辑菜单】：编辑菜单中的命令主要用于对对象进行编辑操作，包括对文件进行复制、剪切、粘贴、图像的颜色设置等功能命令 【对象菜单】：对象菜单是一个集成了大多数对矢量路径进行操作的命令菜单，包括对文件的变换、排列、编组、扩展、路径等命令 【文字菜单】：文字是Illustrator的核心功能之一，文字菜单包括字号、字体、查找和替换、拼写检查、排版等文字命令 【选择菜单】：选择菜单包括对文件执行全选、取消选择、相同、储存所选对象的命令 【滤镜菜单】：滤镜菜单包括对基本文件进行特殊效果的修改，可以完全改变对象的基本效果 【效果菜单】：效果菜单的命令和滤镜菜单相似，不同之处在于此菜单的命令不改变对象的结构实质，只改变对象的外观 【视图菜单】：视图菜单的命令用于改变当前操作图像的视图，包括了众多的辅助绘图的功能命令窗口菜单】：窗口菜单用于排列当前操作的多个文档或布置工作空间，包括面板的显示和隐藏命令，可以根据需要来选择显示面板 【帮助菜单】：帮助菜单包括用来解决以上菜单、工具栏、面板的功 能和使用方法的命令，以及Illustrator的相关信息 每个主菜单栏下包含有相应的子菜单，子菜单中，有些命令的右边有个三角形图标，表示该命令还有相应的子菜单。
如果命令呈现灰色显示，则表示该命令在当前状态下不可用，需要选择相应的对象或设置时候，该命令会显示出可用状态2.1.3认识工具箱 Illustrator CS3的工具箱包括了大量具有强大功能的工具如图所示10其它工具组 工具箱底部的工具组如图所示可选择的屏幕模式包括以下4种 （1）最大屏幕模式：在最大化窗口中显示图稿，菜单栏位于顶部，滚动条位于侧面，并且没有标题栏 （2）标准屏幕模式：在标准窗口中显示图稿，菜单栏位于窗口顶部，滚动条位于侧面 （3）带有菜单栏的全屏模式：在全屏窗口中显示图稿，有菜单栏但没有标题栏或滚动条 （4）全屏模式：在全屏窗口中显示图稿，不带标题栏、菜单栏或滚动条，使操作者拥有最大的工作面积2.1.4认识面板 Illustrator CS3为用户提供了37个面板，可以根据需要在主菜单栏上的“窗口”菜单中进行选择，从而设置面板的显示或隐藏在Illustrator CS3的界面右部，还增加了停放折叠为图标的面板 下面简单介绍每一个面板的用途 【SVG交互】面板：SVG交互是为了网络设计的基于文本的图像格式SVG交互”面板可以升级矢量图形， 【信息】面板：“信息”面板使用快捷键F8打开。
【动作】面板：“动作”面板是将用户在绘图过程中使用的所有工具、命令 【变换】面板：该面板快捷键为Shift+F8打开 【图层】面板：按下快捷键F7可以打开“图层”面板 【图形样式】面板：按下快捷键Shift+F5可以打开“图形样式”面板外观】面板：按下快捷键Shift+F6可以打开“外观”面板 【对齐】面板：按下快捷键Shift+F7可以打开“对齐”面板导航器】面板：该面板能帮助用户查看所绘制图形的位置，调整其显示的大小，方便地以各种缩放比例观察当前的工作页面 【属性】面板：按下快捷键Ctrl+F11可以打开“属性”面板 【拼合器预览】面板：通过该面板中的预览窗口，可以直接预览文件中哪些部分在输出过程中需要被拼合 【控制】面板：位于主菜单栏下，主要能在对图像或文字等进行编辑时进行更直观的控制 【描边】面板：按下快捷键Ctrl+F10可以打开“描边”面板 【文字】面板：执行主菜单栏上的“窗口”“文字”命令，可以看到“文字”的扩展菜单上有“Flash文本”、“Open Type”、“制表符”、“字形”、“字符”、“字符样式”、“段落”和“段落样式”命令1）Flash文本：该面板可以标记要导出到 Flash 的文本，以便将文本作为静态、动态或输入文本导出。
（2）OpenType：OpenType字体面板中包含了众多的字符其中还包括不同语种、少数民族文字等等特殊的字符符号 （3）制表符面板：按下快捷键Shift+Ctrl+T可以打开制表符面板用该面板来可以对文字进行缩排定位 （4）字形面板：双击字形面板显示框中的字形可以将所选择的字形插入到视图中，或替换当前所选字体 （5）字符：在字符面板中可以对文字的字体、字符、字间距、角度、行距、基线位置等进行设置 （6）字符样式面板：在该面板中可以设置文字的字符样式 （7）段落面板：在编辑多段落文字时，在段落面板中可以设置段落的对齐、缩进、行距等 （8）段落样式面板：在该面板中可以设置段落的格式，还可以将用户设置的段落样式应用到其他的文本中画笔】面板：按下快捷键F5可以打开“画笔”面板 【文档信息】面板：该面板可以显示当前文档的名称、颜色模式、填充颜色、透明度等相关信息 【渐变】面板：按下快捷键Ctrl+F9可以打开“渐变”面板 【符号】面板：按下快捷键Shift+Ctrl+F11可以打开该面板 【色板】面板：在该面板可以存储默认和用户自定义的颜色、渐变和图案，并可以对这些颜色进行添加、删除和应用等操作。
【路径查找器】面板：按下快捷键Shift+Ctrl+F9可以打开该面板 【透明度】面板：按下快捷键Shift+Ctrl+F10可以打开该面板 【链接】面板：该面板可以对位图的链接进行管理，能对位图执行定位、更新等命令链接面板工具】面板：工具面板即上一节介绍的工具箱 【颜色】面板：按下快捷键F6可以打开颜色面板 【魔棒】面板：可以在魔棒面板中可以根据当前选择的对象调整容差参数，以便于更快捷地进行选择 【图形样式库】：执行主菜单栏上的“窗口”“图形样式库”命令，“图形样式库”的扩展菜单上有多个库命令，单击任意一个命令，可弹出相应的图形样式库面板 【画笔库】：执行主菜单栏上的“窗口”“画笔库”命令，“画笔库”的扩展菜单上有多个画笔库面板命令，每个画笔库中都存储了相应的画笔，可根据用户的需要进行选择调用 【符号库】：同样，“符号库”的扩展菜单上有多个符号库面板命令，每个符号库中都存储了相应的符号，可根据用户的需要进行选择调用 【色板库】：同样，“色板库”的扩展菜单上有多个色板库面板命令，每个色板库中都存储了相应的颜色，可以根据用户的需要进行选择调用2.1.5认识状态栏 状态栏是位于Illustrator窗口的底部左侧，。
状态栏包括3部分，最左侧的百分比表示的是当前文档的显示比例，中间的弹出菜单显示当前使用的工具，当前的日期、时间、暂存盘大小、文件操作的还原次数以及文档颜色配置文件选择“显示”子菜单中的选项，可更改状态栏中所显示信息的类型选择“在 Bridge 中显示”，可在Adobe Bridge中显示当前文件 2.1.6 工作界面管理 Illustrator CS3的功能强大，工具、命令和面板众多，让人目不暇接 1默认工作区 Illustrator CS3提供了3种默认的工作区模式2自定义工作区 除了系统提供的3个默认的工作区外，用户还可以自定义工作区界面，可以为每个文档创建和存储多达 25 个视图自定义工作区的操作步骤如下 （1）用户在主菜单栏“窗口”的下拉菜单中选择相应的命令，以进行面板的隐藏或显示 （2）调整工作区界面的布局后，执行“窗口”“工作区”“存储工作区”命令，打开“存储工作区”对话框 （3）在对话框中“名称”文本框中为自定义的工作区命名，在本例命名为“我的工作区单击“确定”按钮，再执行“窗口”“工作区”命令 （4）当需要转换到刚定义的工作区界面时，执行“窗口”“工作区”“我的工作区”命令，即可进入到自定义的工作区。
（5）执行“窗口”“工作区”“管理工作区”，打开“管理工作区”对话框6）在“管理工作区”对话框的显示框中，选择自定义工作区并单击“删除工作区”按钮，可以将自定义的工作区进行删除 3文档排列 当在Illustrator中打开多个文档同时进行编辑，文档在工作区的排列就显得比较重要在Illustrator中可以根据需要，使用“窗口”菜单中的选项来排列多个打开的窗口，排列方式有以下3种2.2 标尺、参考线和网格,2.2.1 使用标尺 在Illustrator中使用标尺可以帮助用户对操作对象进行测量和定位标尺在Illustrator图像窗口的顶部和左部 1显示或隐藏标尺 执行“视图”“显示标尺”命令，可以显示标尺反之，执行“视图”“隐藏标尺”命令，则隐藏标尺 2改变标尺单位 在默认的情况下，标尺的度量单位是毫米如果需要改变默认的标尺单位，执行“编辑”“首选项”“单位和显示性能”命令，在弹出的“首选项”对话框中将“常规”设置为其它的度量单位单击“确定”按钮后，标尺单位将改变为刚设置的新度量单位值3改变标尺原点 在默认的情况下，标尺的原点位置在视图的左下角，根据用户的需要可以改变标尺原点的位置 改变标尺原点的操作步骤如下： （1）将鼠标置于顶部标尺和左侧标尺的交界处，这时鼠标将变为一个“”字光标。
（2）在“”字光标处按下鼠标，向视图内拖动，这时将显示一个“”字相交线 （3）将“”字相交线拖动到需要设置为新原点的位置释放鼠标，这样就重新定义了标尺原点的位置 （4）如果需要重新设置标尺原点到系统默认位置，双击标尺交界的位置即可完成操作2.2.2 使用参考线 参考线能帮助用户对齐并准确放置对象，它可以从标尺中拖出，也可以用图像中的路径来制作 1创建参考线 由标尺创建参考线的详细操作步骤如下： （1）执行“编辑”“首选项”“参考线和网格”命令，在弹出的“首选项”对话框中设置参考线的颜色和样式 （2）执行“视图”“显示标尺”命令，显示标尺 （3）执行“视图”“参考线”“显示参考线”命令，显示参考线 （4）将光标移到标尺上，按下鼠标并拖到工作区中 由路径创建参考线的详细操作步骤如下： （1）在视图中选定一个路径或对象 （2）执行“视图”“参考线”“建立参考线”命令，则根据选定的路径或对象创建了参考线 2锁定参考线 为了避免操作时移动参考线的位置，可以将参考线进行锁定执行“视图”“参考线”“锁定参考线”命令，则当前视图中所有的参考线都被锁定 如果再次执行“视图”“参考线”“锁定参考线”命令，则取消“锁定参考线”命令前的勾选，参考线的锁定状态也同时被解除。
3释放参考线 通过释放参考线，可以将任何一种参考线转换为可以编辑的矢量对象释放参考线的详细操作步骤如下 （1）执行“视图”“参考线”“锁定参考线”命令，解除参考线的锁定状态 （2）使用选择工具选择要释放的参考线 （3）执行“视图”“参考线”“释放参考线”命令，则选定的参考线被转换为可执行各种变换操作的矢量对象 4清除参考线 清除视图中。
