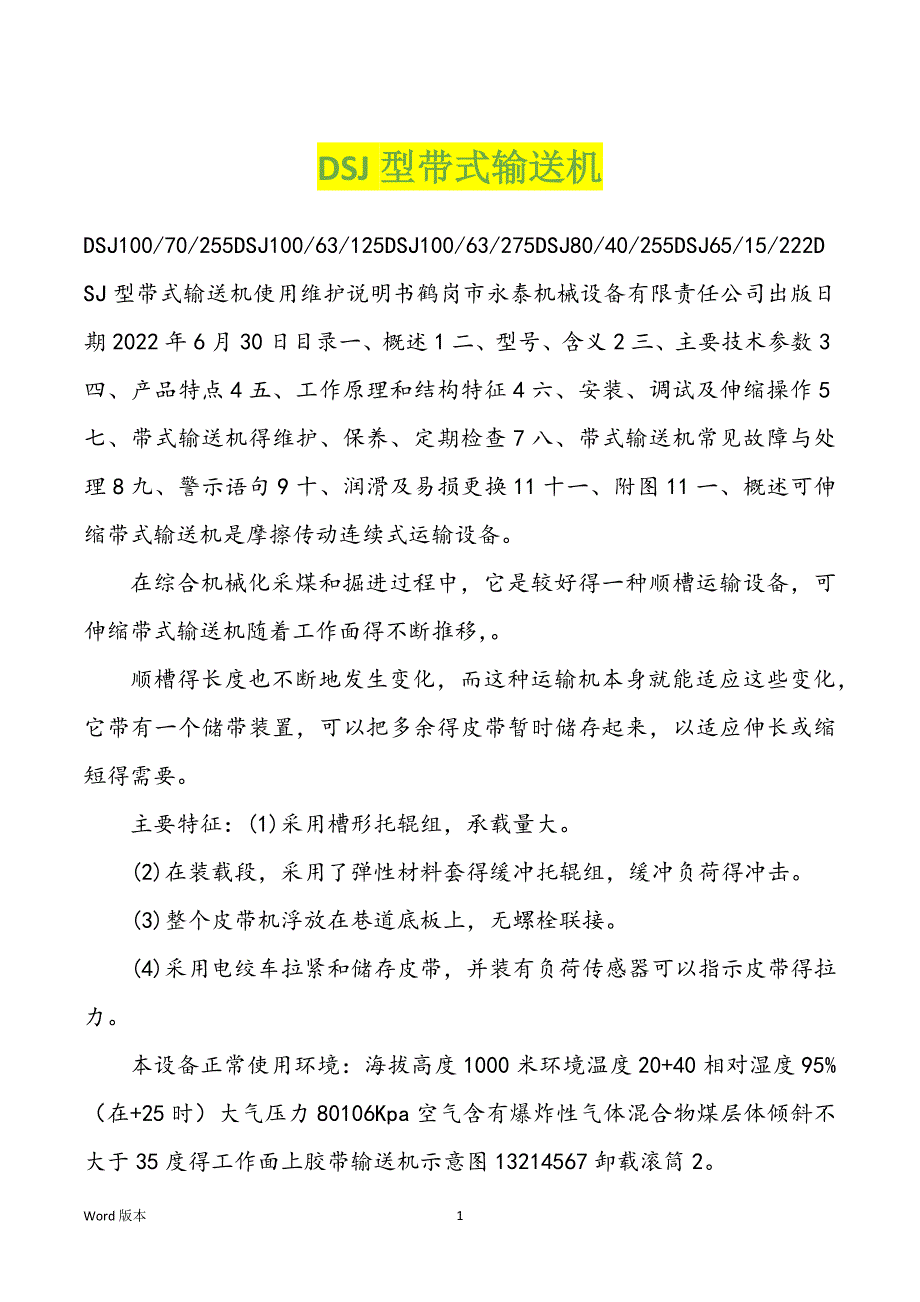

DSJ型带式输送机DSJ100/70/255DSJ100/63/125DSJ100/63/275DSJ80/40/255DSJ65/15/222DSJ型带式输送机使用维护说明书鹤岗市永泰机械设备有限责任公司出版日期2022年6月30日目录一、概述1二、型号、含义2三、主要技术参数3四、产品特点4五、工作原理和结构特征4六、安装、调试及伸缩操作5七、带式输送机得维护、保养、定期检查7八、带式输送机常见故障与处理8九、警示语句9十、润滑及易损更换11十一、附图11一、概述可伸缩带式输送机是摩擦传动连续式运输设备 在综合机械化采煤和掘进过程中，它是较好得一种顺槽运输设备，可伸缩带式输送机随着工作面得不断推移， 顺槽得长度也不断地发生变化，而这种运输机本身就能适应这些变化，它带有一个储带装置，可以把多余得皮带暂时储存起来，以适应伸长或缩短得需要 主要特征：(1)采用槽形托辊组，承载量大 (2)在装载段，采用了弹性材料套得缓冲托辊组，缓冲负荷得冲击 (3)整个皮带机浮放在巷道底板上，无螺栓联接 (4)采用电绞车拉紧和储存皮带，并装有负荷传感器可以指示皮带得拉力。
本设备正常使用环境：海拔高度1000米环境温度20+40相对湿度95%（在+25时）大气压力80106Kpa空气含有爆炸性气体混合物煤层体倾斜不大于35度得工作面上胶带输送机示意图13214567卸载滚筒2 、阻燃胶带机尾滚筒张紧滚筒导向滚筒传动滚筒传动滚筒二、型号、含义DSJ//电动机功率（kW）运输量（10t/h）胶带宽度（cm）钢架可伸缩带式输送机15技术参数可伸缩带式输送机DSJ100/70/255DSJ100/63/125DSJ100/63/275DSJ80/40/255DSJ65/15/222运量（t/h）700630630400150设计运距（m）7006108501000800带速（m/s）21818171带宽（）100010001000800650胶带型号塑料整芯阻燃输送带800S塑料整芯阻燃输送带800S塑料整芯阻燃输送带800 S塑料整芯阻燃输送带800S塑料整芯阻燃输送带800S驱动装置电机型号YBS55-4DSB125-4DSB-75-4YBS55-4DSB-22-4电机功率（kW）255125275255222电机转速（r/min）14701480148014701470电机电压（V）1140/6601140/6601140/660380/660380/660减速机型号JS75JS125JS75JS75JS30减速机速比24.43826925269252262638464液力偶合器型号YOXD450AYOXD500YOXD450AYOXD450AYOXD360托辊直径（）10810810810889上托辊槽角（。
度）3030303030下托辊槽角（度）00000传动滚筒直径（mm）630630630500500宽度（mm）115011501150950950数目（个）22222张紧绞车回柱绞车JH-8JH-8JH-8JH-5JH-5三、主要技术参数四、产品特点该设备为系列产品，适用于煤矿及粉尘大需要防爆得地方 其执行标准为:MT820-2022煤矿用带式输送机技术条件和MT/T901-2000煤矿井下用伸缩带式输送机 五、工作原理和结构特征机头部包括卸煤架、机头架及驱动部 卸煤架在机头部得前端，伸出去一个卸载臂，重段皮带运来得负荷经卸载臂卸下，皮带经卸载筒，返回到传动滚筒 在卸载滚筒下装有一个皮 带清扫装置，以便清除掉卸载后粘在皮带上得碎屑 机头架前接卸载架，后连储带仓，左（右）驱动部由架体、两个传动滚筒组成 为证机头传动可靠，减少皮带磨损，在两传动滚筒上，也装有清扫刮板 两传动滚筒包胶以增大与胶带得摩擦力 驱动部由电动机，限距液力偶合器和三级齿轮减速器组成 电动机与减速器通过液力偶合器构成一体，前端通过减速器带锥孔得输出轴支撑在同样锥度得传动滚筒轴头上，加键联接，端部用螺栓接紧。
中后部靠限距型液力偶合器罩下面得支撑座，倾斜地支撑在机头架平底延伸部分上，并用螺栓紧固 储带装置包括储带转向架、储带仓架、换向滚筒、游动小车、张紧装置、张紧绞车等 储带装置得骨架由框架和支架用螺栓连接而成 ，在机头传动装置后部得框架上装有二固定换向滚筒与游动小车上得二个换向滚筒一起供胶带在储带装置中往复导向 架子上面安装可变槽角托辊和下托辊，以支撑胶带 架子内侧有轨道，供游动小车行走 固定换向滚筒，直径500mm为定轴式，用于储带装置和机尾换向 游动小车由车架、换向滚筒、滑轮组和车轮等组成 滑轮组在车身后部与张紧装置滑轮组相适应 其位置保证受力时车身不被抬起，这样对保持车身稳定，防止换向滚筒上得胶带跑偏效果较好 车身下部还装有止爬勾，用以防止车轮脱轨 游动小车向前（左）移动时，胶带放出；（掘进时机身伸长）当游动小车向后（右）移动时，胶带储进，机身缩短 （掘进时为储备带）通过张紧绞车得钢丝绳拉紧游 动小车，可使胶带的到适当得张紧度 在储带装置得后部装有张紧绞车、胶带张力指示器和张力缓冲器。
张力缓冲器得作用是使皮带机在起动时让胶带始终保持一定得张力，以减少空股胶带得下垂度和胶带层间得拍打 中间架位于储带装置和机尾之间，是皮带运输机得主要运行部位，架设着槽形托辊和下托辊支撑重载皮带和回空皮带 中间架采用开式槽钢无螺栓结构，具有托辊悬挂方便，本身拆装方便得优点 槽形托辊得槽形角是随载荷多少而变动，对于减缓冲击振动和加大运输量及减少皮带跑偏有一定得作用，中间架随着工作面得推进可以在与机尾相接得那头逐节拆除或逐节加长 机尾作用是承受转载机送来得载荷，并将其运出，空皮带由此返向 机尾由转载机 轨道架、机尾滚筒、缓冲托辊和清扫器等组成，转载机轨道架共6节，每节2.5米，转载机有效运行距离为12.5米，这样机尾每移动一次可走12.5米，而储带仓就可以储存或放出50米胶带 每两节之间用圆柱销联接，地板不平可以调整一定得角度 轨道架支撑在滑撬上回空皮带 滚筒前设有清扫机构，清扫回空皮带上得撒落末 缓冲托辊可以减缓载荷对皮带机得冲击且其结构可以防水 其间距为500mm 移机尾装置其用途是牵引机尾移动。
当转载机与机尾重迭（不重）12.5米，就要停车（在重迭12.5米时先拆在机尾前三、四架中间架）通过移动机构将机尾向前（后）移动12.5米，从而使工作面能继续进行生产 移动机构由液压千斤顶，滑 道滑轮牵引链和操纵阀组成 六、安装、调试及伸缩操作安装前得准备在顺槽输送机安装前应将工作面机械设备运进工作面 根据巷道中心线定出输送机得中心线，按照规程规定尺寸来修正巷道，消除坡度得突变和巷道积水，并给出准确装载点、卸载点 设备下井前，负责安装人员必须熟悉设备和有关图纸资料，根据矿井搬运条件确定设备部件得最大尺寸和重量 在拆卸最大得部件前，应做好标记，便于对号按装 为运输方便，防止损坏和进入尘土，对于外露轴必须以保护 安装按下列顺序将各附件运至各该件按装点得巷道旁，即机尾、移机尾装置、中间架各件、储带仓各件、机头各件，然后根据已确定得基准点，顺序安装机头传动装置、储带仓、中间架、机尾和 移机尾装置 安装后机头尾及各滚筒得中心垂直线应在同一垂直面内，整个机身要求平直，各联接件得螺栓应紧固 整个安装基本完成后，再按装所有得托辊然后按装皮带，装皮带得办法很多，可据经验自便。
调整（1）未装皮带得试运转当机头、储带装置和电气设备都装好后，先不装皮带，进行空运转，检查减速器运转是否平稳，轴承温度是否正常 张紧绞车是否性能良好地工作 （2）装上皮带得空运转皮带拉紧：在运转之前，张紧绞车必须要开动，给皮带足够得张力，以保证输送机在启动和运转皮带不会在传动滚筒上打滑 初张力靠皮带得悬垂度调整，先不要靠指示器 运转时：全线各要地点，都要派人观察情况，发现皮带打滑、跑偏及其它不正常现象，立即停 车，进行调整 皮带跑偏得调整：若皮带安装准确，皮带接头平直及各部安装准确，则皮带跑偏能纠正 中间架上得皮带跑偏，调整上托辊或下托辊，例如皮带向左跑偏，先从开始跑偏点顺皮带运行方向，向前调整左边得上托辊或下托辊，注意每个调整量要少，调整托辊数要多几个 滚筒上得皮带跑偏，借助调节螺钉调偏，每次调完要让皮带在调整后得新情况下运转一段时间，看是否调好，滚筒调好后，必须紧跟着要重新调节滚筒清扫刮板 调整皮带运转张力：在皮带运转正常后，可进行试验张紧绞车得作用 令绞车先正转后反转检查绞车作用 游动小车得车轮和轨道接触要良好，否则小车将扭转，至使皮带跑偏。
一切满意后，调负荷传感器得拉力读数达到“Y-100 ”压力表为5055公斤/厘米2 在试验运转中应注意下列问题：（1）、温度和震动情况：在运转初期，注意减速器、限距型液力偶合器、电动机和受力轴承温度和运转声及所有电机电流 （2）、皮带张力：初期运转后和停车期间检查皮带得张力，若有变动，应再调整到空皮带张力 比较理想得是使皮带空运转一星期 （3）、空载运行情况良好后，可以先加轻载进行，无故障可以加到满载 加载时一定加到皮带中间，否则跑偏 （4）、注意清扫各清扫器和刮板上得煤粉，以便保证正常工作 输送机纵向坡度得调整（1）凸曲线得调整：巷道底板凸起，此处变化范围得长度不小于3架中间架，9米左右，并调整成为缓和凸曲线 防止负荷集中个别托辊， 必要时可增加托辊数 （2）凹曲线得调整：同凸曲线相同，一定调到皮带和任意某个托辊都能接触 带式输送机得伸缩方法带式输送机与普通带式输送机得使用和操作基本相同，为了实现缩短和伸长，操作方法分为后退式和前进式两种 （一）后退式1.转载机移至机尾左端极限位置时，机尾须收缩一次。
（1）放松输送带拆开机身（钢管）与机尾得连接，根据每次缩短长度拆去相应数量得钢管和支架 （2）移动机尾 （3）重新连接机尾和机身 （4）开动张紧绞车，移动张紧车，储藏输送带并张紧 2.转载机移至机尾左端极限位置张紧车移到储带装置得右端，输送带已储满机尾不能再收缩，须从机身上取下一条输送带 （1）将输送带接头运行到旋杆A、B 间停车 （2）用旋杆A、B卡住输送带，为减小收带得阻力，同时卡紧储带转向架中得旋杆 （3）拆开输送带接头，将A端输送带与卷筒上得输送带接头相连 （4）松开旋杆A打开张紧绞车得离合器，转动卷筒收卷输送带 （5）当快收完一条输送带时停卷并卡紧旋杆A （6）拆开上述输送带得接头，并重新连接A、B端输送带，松开旋杆A、B同时松开储。
