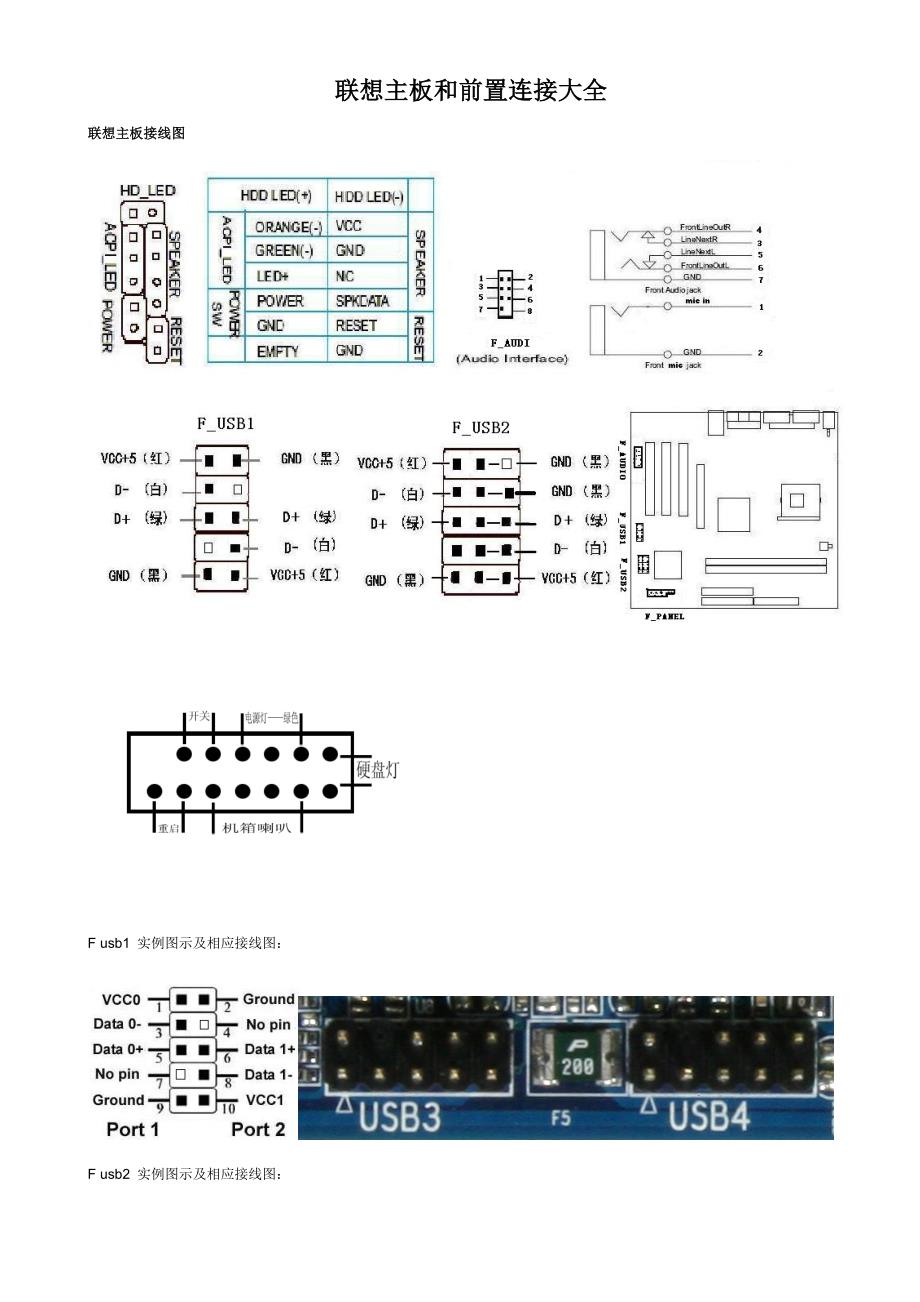

联想主板和前置连接大全联想主板接线图F usb1 实例图示及相应接线图: LlZ}SM 5 F usb2 实例图示及相应接线图:F usb3 实例图示及相应接线图: :o6j'Q 联想主板13针前置音频实例图示及相应接线图:(Tvdqy- 联想最新的主板和 老某些的主板的 音频接口都是联想自己的原则 6'H$HN2C 老款是7针的音频. B8M}CE)y 新款是13针的音频 0W'd9@lbG 有关图片: 老式的就不截图了 AT YCw
7m^X 一般散装7针接线 3>s|x\ 整套的7针音频线 pf>3#^'| =HU}s) INhYH% l|1m%S2K* 一般散装7针接线 标示不同样的图片 :`){UEEbT /()Pk2b 那么我们怎么用一般机箱来完毕联想音频的前置问题 $oj`y 1先说一般7针的接法 k[szpeprT akxs IDOa 7((~>RJ41 EYpcbK] |ZCc[K|*v 联想G31主板接口定义 及准系统装置 bIGZn{4@ /lve _An T= veW'-d 现市场上多种机箱的前置音频面板接线大概分为4种:原则7线接口、简化7线接口、5线接口、4线接口。
对于5线、4线接口的面板,由于制造不符合原则,虽然连接后来也不能构成正常的回路,后置无法正常发声的;对于这种面板的接法,由于无法实现前后置音频都能正常发声,这里就不说了 J;m$<? 看看目前市面上,一般机箱音频线的标示: 3r6Bn>T1 WyclT280~ BIOSTAR 两种前置音频接口和相应的接线措施: ta'f@Vbm@ 第一种、14针接口 fuQ[Zg55 RFR06BVag 原则7线接法: fr`#Mug 1----MIC IN 2-----GND BFANbw3?] 3----MIC POWER 4-----不接 CNE+tP;$! 5----LINE OUT FR 6----- LINE OUT RR zlIJ+YT 7----不接 8-----空 C>J05!y_' 9----LINE OUT FL 10---- LINE OUT FR |wQ\~ cW 11---12闭合 13-14闭合 u(Y>gO,F 简化7线接法: 6bQ%~B 1---Mic IN 2---GND pL/IWL% 3---MIC Bias 4----不接 P5)o^r 5---SPKOUT-R 6---SPKOUT-R PuXJ|V\ 7----不接 8----空 %?~:i 9----SPKOUT-L 10----SPKOUT-L
你看看你的电脑机箱有前置US B接口吗?能使用吗?诸多在电子市场攒的电脑,虽然有也是也是聋子的耳朵-摆设这其中的因素很简朴,商家此前还是接前置U SB口的,可是各个主板的接口没有统一的原则,常常给接错了以致烧了USB设备和主板,后来就再也不敢接前置USB接口了. o Z][< jk?s5'T 其实接前置USB接口并不是什么难事,笔者帮别人装电脑的前置USB接口都接成功了下面笔者就拿我自己新装的爱机,给人们来一步一步地简介如何接前置USB接口笔者的主板是技嘉8PE800 I845PE主板,主板上面带6个USB2.0接口,除了主板自带的两个USB接口外,剩余的四个USB接口都需要从主板的两个黄色的插座引出(图1),随主板提供了一种有两个USB接口后置的挡板(图2),接这个比较以便,直接接在一种黄色的插座就行了你不用紧张会接反,由于接不反上面一排接口有5个针,下面一排接口只有4个针,第五个针被堵起来了,因此反了接不上(图3)主板上剩余的一种黄色的插座固然就是接两个前置USB接口的了 Ds]4)NMd 756HVVN1 举例世纪之星7103,世纪之星的机箱带一种接前置USB接口的阐明书,上面简介了 四种常用主板上USB接口的排列方式,拿着这主板和机箱阐明书对着看,你也许就晕了,为什么每个接脚名字不同样呢?这就是许多人都给接错了的重要因素,不光USB接口的排列方式不同,并且每个接脚名字的叫法也不同。
*[Vnx.Kk)D zp$aSF!;x 这个机箱的阐明书写得较好,写了每个接脚的不同名字: ..tF9~i USB电源(VCC、POWER、5V、5VSB、U0VCC)线是红色 ]GX0yURf USB数据负线(DATE2-、USBD2-,PD2-,USBDT2-、U0DA-)线是白色 =L:gav>m USB数据正线(DATE2+、USBD2+,PD2+,USBDT2+、U0DA+)线是绿色 G'aPL+uH USB接地(GND、GROUND)线是黑色的 x02(R
下面一排按上面的措施如法炮制就OK了接完了最佳再检查一遍,看看接的线的颜色排列顺序是不是跟主板自带的后挡板USB的接口一致?这样就大功告成了!从左至右颜色:红\白\绿\黑. 5v S{EQ4>~ 常用主板前置音频接口AUDIO是按Intel® 的I/O面板连接规范设计的针脚定义(AUDIO)如下: x[*,h{+: 1 、AUD_MIC 前面板麦克输入 s`.a{H7jp 2、 AUD_GND 模拟音频电路用地线 CPm!7rW% 5、 AUD_FPOUT_R 前面板右声道音频信号 DB #+>u 6、 AUD_RET_R 前面板右声道音频信号返回 7'Ak`V 7、 HP_ON 保存给将来耳机放大电路用 \sZcvZ{# 8、 KEY 空针脚 *jXD<]G8) 9、 AUD_FPOUT_L 前面板左声道音频信号 hV"fLHoG 10、AUD_RET_L 6~~6Lje I )R87j*Y{ 前面板左声道音频信号返回 !W-;GV AUDIO的十针设计可应用于带有功率放大器和音箱的高档机箱,也可以应用于一般机箱的前置耳麦插口。
由于第4针脚是给功率放大器提供+5V电源用的,因此在连接一般机箱的前置耳麦插口是千万不要把任何一条线连接到第4针脚,否则会烧主板和耳麦的 Hpwih`71n 如果不使用前置音频插口,针脚5 & 6, 9 & 10 必须用跳线帽短接,这样输出信号才会转到背面的音频端口否则背面的Line-Out音频接口将不起作用 apq7w_(@b 目前机箱前置耳麦插口的种类和连接: o!7Ik0 一、基本按Intel® 的I/O面板连接规范设计,提供7条连接线: 0nDQ9b 这种前置音频插口的耳机插孔带有弹簧开关,多了两条左右声道返回主板的连线(LINE OUT RL和LINE OUT RR)采用这种耳机插孔的机箱,其背面的音频输出插孔用于连接音箱,前置插孔用于连接耳机当使用前置插孔连接耳机时,自动断开背面的音箱,拔出耳机时自动连接到音箱 4tRUYN(K^ 7条线与主板的前置音频接口JAUD1的连接方式如下: Ef[$?&{ *BR i2s` 麦克输入(MIC IN) ————————>① q-gsaB4V 地线(GND) ————————————>② $g 9>ae> 麦克电源(MIC POWER) ——————>③ PQ(T( 面板右声道输出(LINE OUT FR)————>⑤ xB9mMVB!r 面板右声道返回(LINE OUT RR)————>⑥ iroo"Yi 面板左声道输出(LINE OUT FL) ————>⑨ bl |Y@Tq0 面板左声道返回(LINE OUT RL) ————>⑩ "5_ls[ [请注意: Edb`G;j ⑴AUDIO的麦克连接,MIC IN连接到1脚,MIC POWER连接到3脚,如果接反了会导致麦克没有输入或音量很小; .aqe@xjI ⑵一定要连接地线,必须连接到2脚;1 S}N?A(7y$ ⑶第5、9脚连接左右声道输出,第6、10脚连接左右声道返回。
] VGB% "D 二、其她几种连接线的,可以参照如下(5根连接线)的接法: e_/)) MIC POWER----接麦克供电电源 v^KK0kcw MIC IN---------接麦克风输入 N~OX7&Z!Q LINE OUT L-------接左声道输出 Oh `V>X } LINE OUT R ------接右声道输出 )7aG"CC 四针插好后的状况如下:
