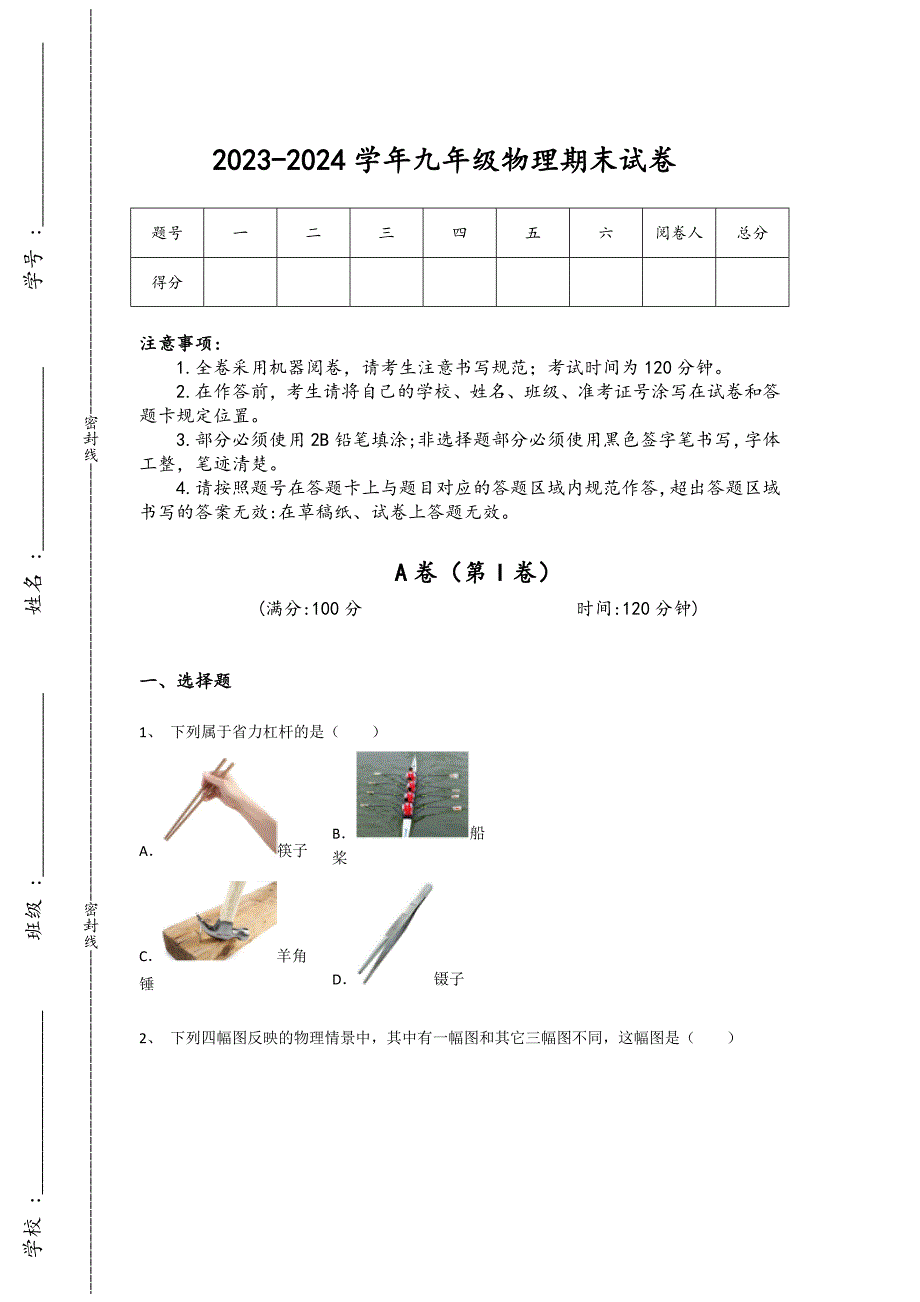

姓名 :_________________学号 :_________________班级 :_________________学校 :_________________ 密封线 密封线 2023-2024学年九年级物理期末试卷题号一二三四五六阅卷人总分得分注意事项:1.全卷采用机器阅卷，请考生注意书写规范；考试时间为120分钟2.在作答前，考生请将自己的学校、姓名、班级、准考证号涂写在试卷和答题卡规定位置 3.部分必须使用2B铅笔填涂;非选择题部分必须使用黑色签字笔书写，字体工整，笔迹清楚 4.请按照题号在答题卡上与题目对应的答题区域内规范作答，超出答题区域书写的答案无效:在草稿纸、试卷上答题无效A卷（第I卷）(满分:100分 时间:120分钟)一、选择题1、 下列属于省力杠杆的是（ ）A．筷子B．船桨C．羊角锤D．镊子2、 下列四幅图反映的物理情景中，其中有一幅图和其它三幅图不同，这幅图是（ ）A．用力推车但没推动B．把杠铃举起来C．冰壶在平滑冰面上滑行D．提滑板在水平面前行3、 如图所示，用相同的滑轮构成甲、乙、丙三个装置，在相等的时间里分别把同一个重物匀速提升相同高度。
不计绳重及摩擦，下列说法正确的是（ ）A．甲装置所做的额外功最小B．三个装置的机械效率相同C．丙装置的总功率最大D．乙装置所做的总功比甲的大4、 小丽为了测试汽车发动机的效率，开车以60km/h的平均速度行驶了120km，用去汽油25L，已知汽油的密度为0.7×103kg/m3 ， 热值为4.6×107J/kg，发动机的功率为32.2kW，则该汽车发动机的效率为A．23.6%B．28.8%C．36.5%D．38%5、 如图所示，斜面长 10 m，高 4 m，用沿斜面方向的推力 F，将一个质量为 50 kg 的货物由斜面底端匀速推到顶端，运动过程中摩擦力做功 500 J，下列说法正确的是（ ）A．机械效率为 75%B．F=300 NC．摩擦力为 50 ND．推力做的总功为 3000 J6、 如图所示的电路，闭合开关，两只灯泡都不发光，电流表没有示数，电压表指针有明显偏转则下列判断正确的是（ ）A．灯泡L1的灯丝断了B．电流表内部出现断路C．灯泡L2的灯丝断了D．电源接线处接触不良7、 以下用电器是利用电流的热效应工作的是（ ）A． 扫地机器人B． 抽油烟机C． 空气炸锅D． 8、 对于欧姆定律的理解，下列说法中正确的是（ ）A．对于一个定值电阻，加在它两端的电压与通过它的电流的比值不变B．公式表明：导体两端的电压与通过它的电流成正比C．公式表明：电阻与电压成正比，与电流成反比D．由可知，导体两端的电压跟导体的电阻成正比9、 如图 ，电路中电源电压恒为 6V，定值电阻 R2为 10Ω，滑动变阻器 R1的规格为“20Ω 0.5A”，电压表量程为 0~3V，电流表量程为 0~0.6A。
则（ ）A．电压表测量的是电阻 R2两端的电压B．当变阻器 R1的滑片 P 向右适度移动时，电压表的示数变小C．当变阻器 R1接入电路中的阻值是 5Ω 时，通电 30s 电阻 R2产生的热量是 24JD．为了保证电路中各元件安全工作，变阻器 R1接入电路的阻值范围是 2～10Ω10、 在如图所示的电路中，闭合开关S，电路正常工作段时间后灯L熄灭，一个电表的示数变大，另一个电表的示数变为零，将两用电器位置互换后再次闭合开关S，两个电表指针均发生明显偏转，若电路中只有一处故障，且只发生在灯L和电阻R上，则（ ）A．电阻R断路B．电阻R短路C．灯L断路D．灯L短路11、 如图所示电路中，电源电压不变，R1为定值电阻，闭合开关S，当滑动变阻器滑片P向右移动时，下列判断正确的是（ ）A．电流表A的示数不变B．电压表V1的示数变大C．电路中消耗的总功率变大D．电压表V2与电流表A示数的比值变小12、 甲、乙两只白炽灯泡按如图所示方式连接在电路中，闭合开关后甲灯较亮关于甲灯，下列判断正确的是（ ）A．灯丝细B．通过的电流小C．额定电压高D．实际功率大二、填空题13、 坐滑梯时感到臀部发热，说明通过______的方式可以改变物体的内能。
通过研究水流的形成过程猜想产生电流的原因，这一科学研究方法称为______法14、 人们吃硬东西时（如图），用门牙咬不动，便换用里面的臼齿（大牙）使硬物开裂，这样做是在动力臂和阻力不变的基础上，用_______办法来达到较之前_______（选填“省”或“费”）力的目的15、 如图所示，用大小为125N的拉力F通过滑轮组将重为200N的物体匀速提升10cm，用时2s，不计绳重与摩擦，拉力的功率为______W，滑轮组的机械效率是______%16、 如图所示电路，电源电压为3V，当开关S闭合后，只有一盏灯泡发光且电压表的示数为3V，产生这一现象的原因可能是_____17、 在如图所示电路中，电源电压保持不变，闭合开关 S，当滑动变阻器的滑片P向右移动时，电压表的示数_________电压表示数和电流表示数之比_________（均选填“变大”“变小”或“不变”）18、 如图所示，汽油机工作时，将内能转化为机械能的是___________冲程（选填“甲”或“乙”），若某型号汽车行驶一段路程消耗了汽油1kg，这些汽油完全燃烧放出的热量为___________J；在这段路程中，已知汽车牵引力做的功为1.84×107J，则汽油机的效率为___________。
汽油的热值为4.6×107J/kg）19、 在冬天，人们常在热水袋中装入热水来取暖，这是利用了水___________的特点；水结冰后它的比热容将___________（选填“变大”“不变”“变小”）20、 你家中用电器的额定电压一般是_____V，通常情况下它们以________的连接方式接入电路；用电饭煲煮饭是因为电流具有______效应．如果你家中的用电器突然全部停止工作，经检查发现是空气开关跳闸了，你认为原因可能是____________________（说出一种即可）．21、 学习了电学的一些知识后，激发了某小组同学对“水果电池”的研究兴趣，他们找来了梨、柠檬等水果，将铜片、锌片插入水果一定深度分别作为正、负极，制成了“水果电池”，用数字电压表测量“水果电池”正、负极之间的电压，又将多个水果串联起来测量电压，如图所示．根据图中信息，请你提出一个可探究的科学问题：________________．22、 如图甲所示，电源电压为6V，小灯泡L标有“4V 2W”的字样（忽略小灯泡电阻的变化）闭合开关，移动滑动变阻器的滑片，得出滑动变阻器的电功率P与其接入电路的阻值R间的关系如图乙所示。
小灯泡的电阻为______Ω；当R=8Ω时，滑动变阻器的电功率P1为______W；如图乙所示，当滑动变阻器接入电路的阻值分别为R1、R2时，滑动变阻器的电功率均为P2，则R1与R2的乘积是______Ω223、 如图所示，是小明家的电能表以及该表某月初、月末的两次读数，电能表是测量 _____的仪器（选填“电功率”或“电功”）由图可知，他家在该月消耗的电能为 _____，他家现已接入用电器的总功率为2000W，还可以接入的用电器最大功率为 _____W；当他只让电视机单独工作3分钟，发现他家的电能表表盘转过30转，则电视机的实际功率为 _____W24、 给电动车充电时，电瓶相当于___________（选填“电源”或“用电器”），把车钥匙插入锁孔并顺时针旋转一下，车子就通电了，但不会行驶，这把车钥匙其实就是一个___________，跨上电动车将右把手向后旋转，车子就能前进，并且向后旋转的角度越大，车速就越快其实这右把手就相当于一只___________25、 亲爱的同学：你会使用下面的实验仪器吗？如图所示，a图电阻箱的示数为__________；b图是测量__________的仪表，此时的读数是__________；c图秒表的读数为__________s；d图弹簧测力计的示数为__________N。
三、作图题26、 将图中元件连接起来，使开关闭合时灯泡发光，滑动变阻器能够调节灯泡的亮度四、实验题27、 如图所示电路中，两个圆底烧瓶内装有等质量的煤油，且电阻R1＞R2（1）该实验装置是研究电流通过导体产生的热量多少与______之间的关系；（2）为了比较水和煤油的比热容的大小，除了将两个圆底烧瓶内的液体换成等质量的水和煤油之外，还需对图中的装置进行的改进是：______28、 在探究电流与电压、电阻的关系的实验中小明提出下列猜想：①导体的电阻一定时，通过导体的电流与其两端电压成正比；②导体的电阻一定时，通过导体的电流与其两端电压的平方成正比；③导体两端的电压一定时，通过导体的电流与导体的电阻成反比；实验器材有：电源（电压恒为4.5V），电流表、电压表各一只，开关一个，三个定值电阻（规格为5Ω、10Ω、15Ω），滑动变阻器（规格为“30Ω 1A”），导线若干1）小明连接的电路如图所示，闭合开关，发现电流表有示数，电压表指针超过量程小明操作中的错误是______；（2）小明改正错误后继续实验，通过改变定值电阻R两端的电压，测得几组电压、电流的值如表一则小明实验时选择的是______Ω的定值电阻，分析数据可得出猜想______（填序号）是正确的；表一电压U1.21.62.02.42.8电流I/A0.120.160.200.240.28表二电阻R/Ω51015电流I/A0.300.150.10（3）小明在探究猜想③时，先后将5Ω、10Ω、15Ω的定值电阻连入电路中并移动滑动变阻器滑片位置，记录电流表的示数，得到了表二中的实验数分析数据得出猜想③是正确的。
实验中，小明多次移动变阻器滑片的目的是______29、 在探究影响导体电阻大小的因素时，同学们作出了如下猜想：猜想①：导体的电阻与导体的长度有关；猜想②：导体的电阻与导体的横截面积有关；猜想③：导体的电阻与导体的材料有关实验室提供了如图所示的4根电阻丝，规格、材料如表所示：编号材料长度/cm横截面积/mm2A镍铬合金0.50.5B镍铬合金1.00.5C镍铬合金0.51.0D锰铜合金0.50.5（1）为了验证上述猜想①，应该选用编号为________两根电阻丝进行实验；如果选用编号为A、C两根电阻丝进行实验，是为了验证猜想________（填序号）；分别将A和D两电阻丝接入电路中M、N两点间时，电流表示数不相同，由此，初步得到的结论是：____________________________2）小丽在探究同样的课题时，手边只有一根电阻丝，那么，她利用这根电阻丝和上述电路，不能够完成猜想______（填序号）的实验验证3）在最近几年，我国城乡许多地区进行了输电线路的改造，将原来细的铝质输电线换成。
