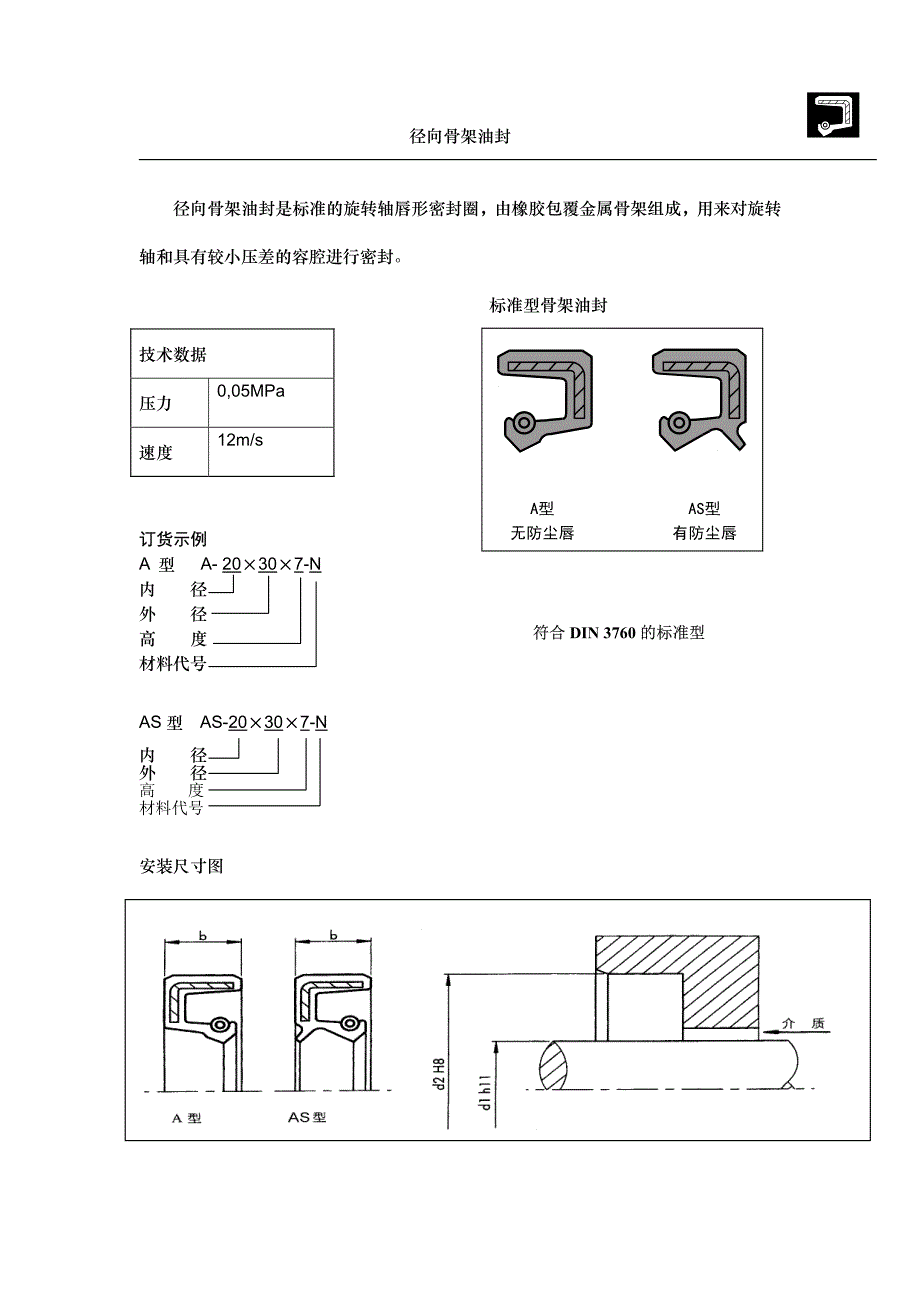

径向骨架油封 径向骨架油封是标准的旋转轴唇形密封圈，由橡胶包覆金属骨架组成，用来对旋转 轴和具有较小压差的容腔进行密封 标准型骨架油封 技术数据 压力 0,05MPa 速度 12m/s 订货示例订货示例 A 型 A- 20307-N 内 径 外 径 高 度 材料代号 AS 型 AS-20307-N 内 径 外 径 高 度 材料代号 符合符合 DIN 3760 的标准型的标准型 安装尺寸图 径向骨架油封 A 型骨架油封订货资料（单位：mm） 订货型号 d1 d2 b 订货型号 d1 d2 b A-6167-N 6 16 7 A-40557-N 40 55 7 A-8227-N 8 22 7 A-40627-N 40 62 7 A-10227-N 10 22 7 A-42558-N 42 55 8 A-12227-N 12 22 7 A-42628-N 42 62 8 A-14247-N 14 24 7 A-45608-N 45 60 8 A-15287-N 15 28 7 A-458010-N 45 80 10 A-15308-N 15 30 8 A-50658-N 50 65 8 A-16287-N 16 28 7 A-50728-N 50 72 8 A-17357-N 17 35 7 A-55708-N 55 70 8 A-20307-N 20 30 7 A-557210-N 55 72 10 A-20357-N 20 35 7 A-60758-N 60 75 8 A-204010-N 20 40 10 A-60808-N 60 80 8 A-22358-N 22 35 8 A-60858-N 60 85 8 A-22407-N 22 40 7 A-65808-N 65 80 8 A-25357-N 25 35 7 A-6510010-N 65 100 10 A-25407-N 25 40 7 A-709010-N 70 90 10 A-254710-N 25 47 10 A-759512-N 75 95 12 A-30407-N 30 40 7 A-7510010-N 75 100 10 A-30427-N 30 42 7 A-8010010-N 80 100 10 A-30477-N 30 47 7 A-8011012-N 80 110 12 A-35507-N 35 50 7 A-10012012-N 100 120 12 A-35527-N 35 52 7 A-12015012-N 120 150 12 A-38557-N 38 55 7 A-13517012-N 135 170 12 A-40527-N 40 52 7 径向骨架油封 AS 型骨架油封订货资料（单位：mm） 订货型号 d1 d2 b 订货型号 d1 d2 b AS-12227-N 12 22 7 AS-45608-N 45 60 8 AS-14247-N 14 24 7 AS-45628-N 45 62 8 AS-15307-N 15 30 7 AS-48628-N 48 62 8 AS-15357-N 15 35 7 AS-50658-N 50 65 8 AS-16306-N 16 30 6 AS-50688-N 50 68 8 AS-18307-N 18 30 7 AS-557210-N 55 72 10 AS-18357-N 18 35 7 AS-60758-N 60 75 8 AS-20307-N 20 30 7 AS-60858-N 60 85 8 AS-20357-N 20 35 7 AS-658510-N 65 85 10 AS-20407-N 20 40 7 AS-659010-N 65 90 10 AS-22357-N 22 35 7 AS-709010-N 70 90 10 AS-224010-N 22 40 10 AS-759510-N 75 95 10 AS-25357-N 25 35 7 AS-7510010-N 75 100 10 AS-25407-N 25 40 7 AS-8010010-N 80 100 10 AS-25477-N 25 47 7 AS-8011012-N 80 110 12 AS-25527-N 25 52 7 AS-8511012-N 85 110 12 AS-28407-N 28 40 7 AS-8512012-N 85 120 12 AS-28477-N 28 47 7 AS-9011012-N 90 110 12 AS-30407-N 30 40 7 AS-9012013-N 90 120 13 AS-30427-N 30 42 7 AS-9512012-N 95 120 12 AS-30477-N 30 47 7 AS-9512512-N 95 125 12 AS-30527-N 30 52 7 AS-10012012-N 100 120 12 AS-32457-N 32 45 7 AS-10012512-N 100 125 12 AS-32478-N 32 47 8 AS-10013012-N 100 130 12 AS-35477-N 35 47 7 AS-10513012-N 105 130 12 AS-35507-N 35 50 7 AS-11014012-N 110 140 12 AS-35527-N 35 52 7 AS-11514013-N 115 140 13 AS-38628-N 38 62 8 AS-12015012-N 120 150 12 AS-40527-N 40 52 7 AS-12515012-N 125 150 12 AS-40557-N 40 55 7 AS-13016015-N 130 160 15 AS-406210-N 40 62 10 AS-14017015-N 140 170 15 AS-42558-N 42 55 8 AS-15018015-N 150 180 15 AS-42628-N 42 62 8 轴用旋转格来圈 轴用旋转格来圈由一个低摩擦的填充聚四氟乙烯密封环和一个橡胶弹性体（O 型圈）组 成，用于有旋转或摆动运动的杆、轴、旋转接头等处，属于内周密封，它是一种可受两 侧压力或交变压力作用的双向作用的旋转密封圈。
根据聚四氟乙烯密封环截面大小不 同，可加工一个或两个环形沟槽，使之形成一个润滑油腔，降低摩擦力，同时提高了密 封表面的比压，也增强了密封效果 技术数据 压力 30MPa(1m/s时) 20MPa(2m/s时) 温度 -54-+200(取决于O型圈料) 介质 石油基液压油、 难燃液、 环保安全液 （生 物油）、水、空气等 优优 点点 启动时不爬行，无粘滞现象 抗磨性及尺寸稳定性好 沟槽简单，且尺寸小 具有润滑腔，摩擦力小 直径 2500mm 以内均可提供 订货示例订货示例 轴径：d=80,0mm 表面粗糙度 Ra Rt 活塞杆表面 0,2m 3m 沟槽底面 1,6m 10m 订货型号：NCG-080-PCN 系 列 号 轴 径 材料代号 安装尺寸图： 安装尺寸数据 最大径向间隙 Smax 轴 径 d f8 沟槽直径 D H9 沟槽宽度 L+0,2 10MPa 20MPa 半径 R 6-18,9 d+4,9 2,20 0,15 0,10 0,40 19-37,9 d+7,5 3,20 0,20 0,15 0,60 38-199,9 d+11,0 4,20 0,25 0,20 1,00 200-255,9 d+15,5 6,30 0,30 0,25 1,30 256-649,9 d+21,0 8,10 0,30 0,25 1,80 650-999,9 d+28,0 9,50 0,45 0,30 2,50 轴用旋转格来圈 轴用旋转格来圈订货资料（单位：mm） 订货型号 轴径 d f8 沟槽直径 D H9 沟槽宽度 L+0,2 订货型号 轴径 d f8 沟槽直径 D H9 沟槽宽度 L+0,2 NCG-006-PCN 6,0 10,9 2,2 NCG-100-PCN100,0 111,0 4,2 NCG-008-PCN 8,0 12,9 2,2 NCG-105-PCN105,0 116,0 4,2 NCG-010-PCN 10,0 14,9 2,2 NCG-110-PCN110,0 121,0 4,2 NCG-012-PCN 12,0 16,9 2,2 NCG-115-PCN115,0 126,0 4,2 NCG-014-PCN 14,0 18,9 2,2 NCG-120-PCN120,0 131,0 4,2 NCG-015-PCN 15,0 19,9 2,2 NCG-125-PCN125,0 136,0 4,2 NCG-016-PCN 16,0 20,9 2,2 NCG-130-PCN130,0 141,0 4,2 NCG-018-PCN 18,0 22,9 2,2 NCG-135-PCN135,0 146,0 4,2 NCG-020-PCN 20,0 27,5 3,2 NCG-140-PCN140,0 151,0 4,2 NCG-022-PCN 22,0 29,5 3,2 NCG-150-PCN150,0 161,0 4,2 NCG-025-PCN 25,0 32,5 3,2 NCG-160-PCN160,0 171,0 4,2 NCG-028-PCN 28,0 35,5 3,2 NCG-170-PCN170,0 181,0 4,2 NCG-030-PCN 30,0 37,5 3,2 NCG-180-PCN180,0 191,0 4,2 NCG-032-PCN 32,0 39,5 3,2 NCG-190-PCN190,0 201,0 4,2 NCG-035-PCN 35,0 42,5 3,2 NCG-200-PCN200,0 215,5 6,3 NCG-036-PCN 36,0 43,5 3,2 NCG-210-PCN210,0 225,5 6,3 NCG-040-PCN 40,0 51,0 4,2 NCG-220-PCN220,0 235,5 6,3 NCG-042-PCN 42,0 53,0 4,2 NCG-240-PCN240,0 255,5 6,3 NCG-045-PCN 45,0 56,0 4,2 NCG-250-PCN250,0 265,5 6,3 NCG-048-PCN 48,0 59,0 4,2 NCG-280-PCN280,0 301,0 8,1 NCG-050-PCN 50,0 61,0 4,2 NCG-300-PCN300,0 321,0 8,1 NCG-052-PCN 52,0 63,0 4,2 NCG-320-PCN320,0 341,0 8,1 NCG-055-PCN 55,0 66,0 4,2 NCG-350-PCN350,0 371,0 8,1 NCG-056-PCN 56,0 67,0 4,2 NCG-360-PCN360,0 381,0 8,1 NCG-060-PCN 60,0 71,0 4,2 NCG-400-PCN400,0 421,0 8,1 NCG-063-PCN 63,0 74,0 4,2 NCG-420-PCN420,0 441,0 8,1 NCG-065-PCN 65,0 76,0 4,2 NCG-450-PCN450,0 471,0 8,1 NCG-070-PCN 70,0 81,0 4,2 NCG-480-PCN480,0 501,0 8,。
