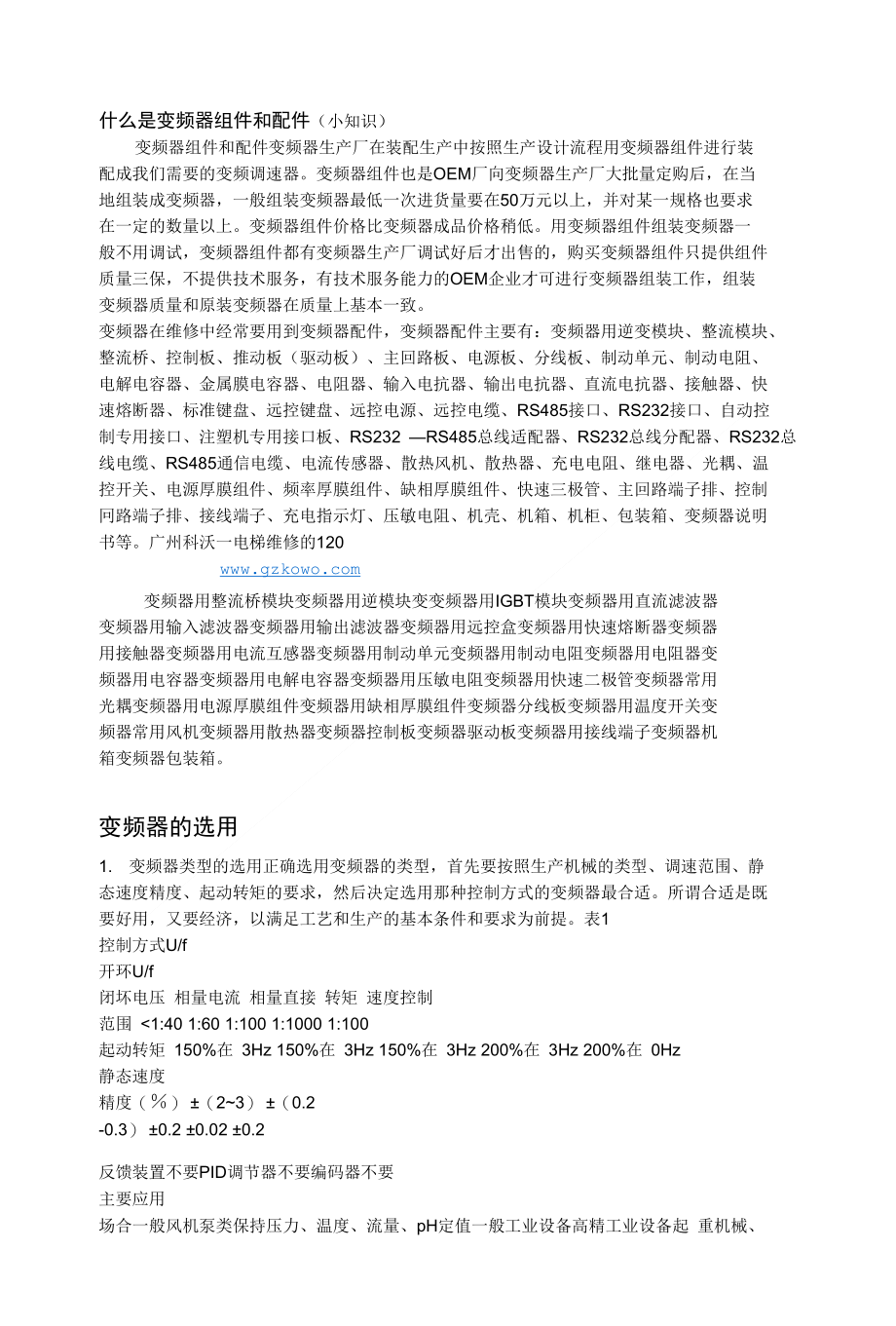

什么是变频器组件和配件（小知识）变频器组件和配件变频器生产厂在装配生产中按照生产设计流程用变频器组件进行装 配成我们需要的变频调速器变频器组件也是OEM厂向变频器生产厂大批量定购后，在当 地组装成变频器，一般组装变频器最低一次进货量要在50万元以上，并对某一规格也要求 在一定的数量以上变频器组件价格比变频器成品价格稍低用变频器组件组装变频器一 般不用调试，变频器组件都有变频器生产厂调试好后才出售的，购买变频器组件只提供组件 质量三保，不提供技术服务，有技术服务能力的OEM企业才可进行变频器组装工作，组装 变频器质量和原装变频器在质量上基本一致变频器在维修中经常要用到变频器配件，变频器配件主要有：变频器用逆变模块、整流模块、 整流桥、控制板、推动板（驱动板）、主回路板、电源板、分线板、制动单元、制动电阻、 电解电容器、金属膜电容器、电阻器、输入电抗器、输出电抗器、直流电抗器、接触器、快 速熔断器、标准键盘、远控键盘、远控电源、远控电缆、RS485接口、RS232接口、自动控 制专用接口、注塑机专用接口板、RS232 —RS485总线适配器、RS232总线分配器、RS232总 线电缆、RS485通信电缆、电流传感器、散热风机、散热器、充电电阻、继电器、光耦、温 控开关、电源厚膜组件、频率厚膜组件、缺相厚膜组件、快速三极管、主回路端子排、控制 冋路端子排、接线端子、充电指示灯、压敏电阻、机壳、机箱、机柜、包装箱、变频器说明 书等。
广州科沃一电梯维修的120变频器用整流桥模块变频器用逆模块变变频器用IGBT模块变频器用直流滤波器 变频器用输入滤波器变频器用输出滤波器变频器用远控盒变频器用快速熔断器变频器 用接触器变频器用电流互感器变频器用制动单元变频器用制动电阻变频器用电阻器变 频器用电容器变频器用电解电容器变频器用压敏电阻变频器用快速二极管变频器常用 光耦变频器用电源厚膜组件变频器用缺相厚膜组件变频器分线板变频器用温度开关变 频器常用风机变频器用散热器变频器控制板变频器驱动板变频器用接线端子变频器机 箱变频器包装箱变频器的选用1. 变频器类型的选用正确选用变频器的类型，首先要按照生产机械的类型、调速范围、静 态速度精度、起动转矩的要求，然后决定选用那种控制方式的变频器最合适所谓合适是既 要好用，又要经济，以满足工艺和生产的基本条件和要求为前提表1控制方式U/f开环U/f闭坏电压 相量电流 相量直接 转矩 速度控制范围 <1:40 1:60 1:100 1:1000 1:100起动转矩 150%在 3Hz 150%在 3Hz 150%在 3Hz 200%在 3Hz 200%在 0Hz静态速度精度（％） ±（2~3） ±（0.2-0.3） ±0.2 ±0.02 ±0.2反馈装置不要PID调节器不要编码器不要主要应用场合一般风机泵类保持压力、温度、流量、pH定值一般工业设备高精工业设备起 重机械、电梯、轧机等设备为不同类型变频器的主要性能、应用场合；表2应用 负载特性 负载转矩特性 风机、泵类磨擦性负载重力、负载流体、负载惯性负载恒转矩恒功率 降转矩 降功率流体压缩机 • •齿轮泵 • •压榨机 •卷板机、拔丝机• • •离心铸造机 •金属加工机床机械化供应装置• •自动车床• •转塔车床• •车床及加工中心 •磨床、钻床 •刨床• • •电梯高低速、自动停车装置• •电梯电梯门• •传送带• •门式提升机• •输送 起重机、升降机升降 • •起重机、升降机平移旋• • •转• •运载机 • •自动仓库上下 • •造料器、自动仓库输送• •搅拌器 • •农用机械、挤压机 •分离机、离心分离机 •普通印刷机、食品加工机械 •商业清洗机 • •吹风机 •木材加工机• • •为常见几类设备的负载特性和负载转矩特性，可供变频器选型时参考。
2. 变频器功率的选用变频器负载率b与效率h的关系曲线见附图可见：当b = 50%时，h = 94%；当b = 100%时，h = 96%0虽然b增一倍，h变 化仅2%,但对中大功率例儿百千瓦至儿千千瓦电动而言亦是可观的系统效率等于变频器 效率与电动机效率的乘积，只有两者都处在较高的效率下工作时，则系统效率才较高从效 率角度出发，在选用变频器功率时，要注意以下儿点：（1） 变频器功率值与电动机功率值相当吋最合适，以利变频器在高的效率值下运转 广州科沃一工控维修的120（2） 在变频器的功率分级与电动机功率分级不相同时，则变频器的功率要尽可能接近 电动机的功率，但应略大于电动机的功率3） 当电动机属频繁起动、制动工作或处于重载起动且较频繁工作吋，可选取大一级 的变频器，以利用变频器长期、安全地运行4） 经测试，电动机实际功率确实有富余，可以考虑选用功率小于电动机功率的变频 器，但要注意瞬时峰值电流是否会造成过电流保护动作5） 当变频器与电动机功率不相同时，则必须相应调整节能程序的设置，以利达到较 高的节能效果3. 变频器箱体结构的选用变频器的箱体结构要与环境条件相适应，即必须考虑温度、 湿度、粉尘、酸碱度、腐蚀性气体等因素，这与能否长期、安全、可靠运行有很大关系。
常 见有下列儿种结构类型可供用户选用：（1） 敞开型IP00棗本身无机箱，适用装在电控箱内或电气室内的屏、盘、架上，尤 英是多台变频器集中使用时，选用这种型式较好，但环境条件要求较高；（2） 封闭型IP20棗适用一般用途，可有少量粉尘或少许温度、湿度的场合；（3） 密封型IP45棗适用工业现场条件较差些的坏境；（4） 密闭型IP65棗适用环境条件差，有水、尘及一定腐蚀性气体的场合。
