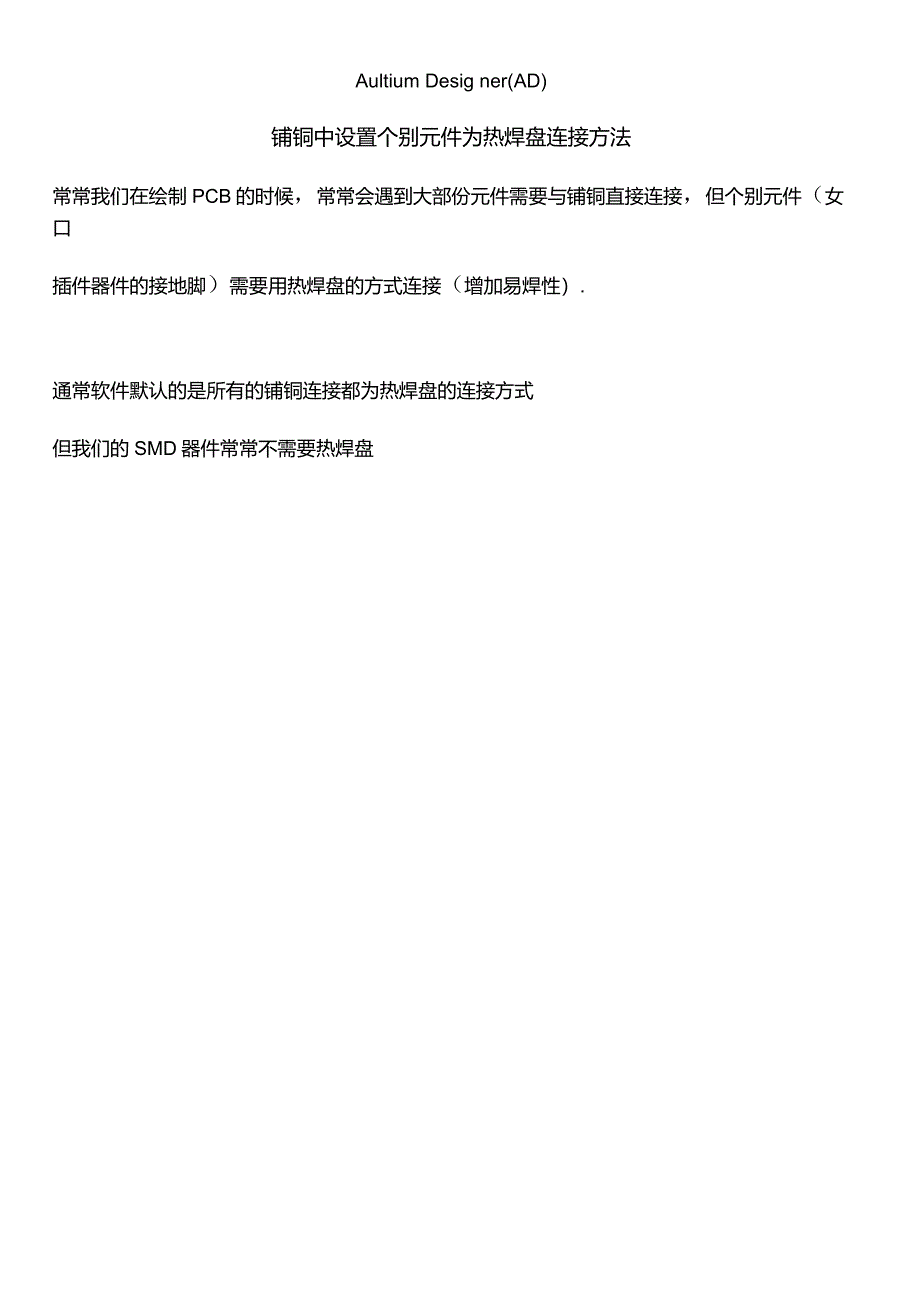

Aultium Desig ner(AD)铺铜中设置个别元件为热焊盘连接方法常常我们在绘制PCB的时候，常常会遇到大部份元件需要与铺铜直接连接，但个别元件（女口插件器件的接地脚）需要用热焊盘的方式连接（增加易焊性）.通常软件默认的是所有的铺铜连接都为热焊盘的连接方式但我们的SMD器件常常不需要热焊盘第一步,按快捷键DR进入规则设置对话框在这里选择PolygonConnect规则点开后，可以在这里设置铺铜的连接方式, 这里更改的是全局的，即所有的连接都会按照这个规格连接第二步,新建一个规则,对应设置所需要的参数如下图设置完成后确认，回到PCB重新铺铜即可o|o卜D1 ■ [ ■C4马文。
