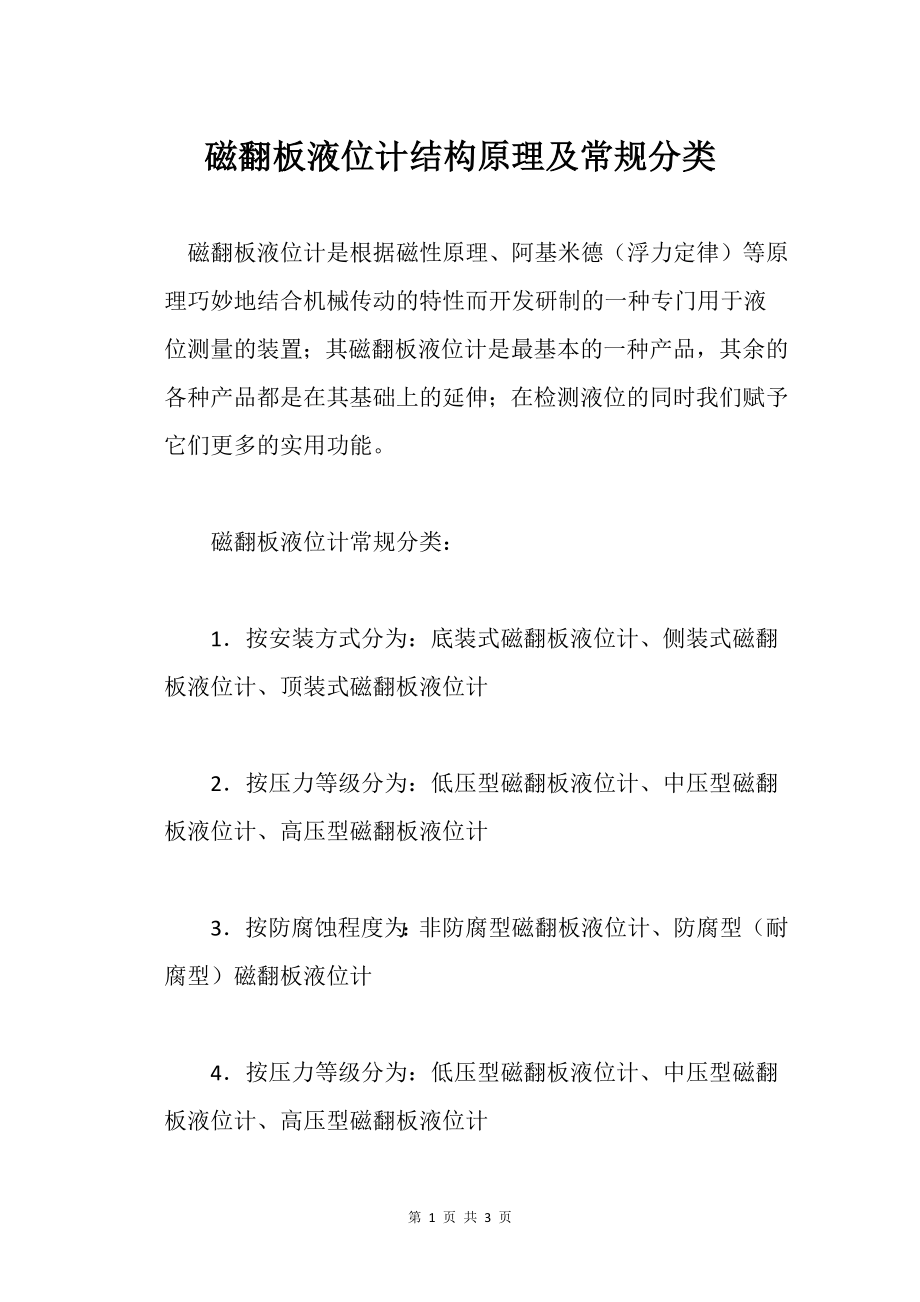

磁翻板液位计结构原理及常规分类 磁翻板液位计是根据磁性原理、阿基米德（浮力定律）等原理巧妙地结合机械传动的特性而开发研制的一种专门用于液位测量的装置；其磁翻板液位计是最基本的一种产品，其余的各种产品都是在其基础上的延伸；在检测液位的同时我们赋予它们更多的实用功能 磁翻板液位计常规分类： 1．按安装方式分为：底装式磁翻板液位计、侧装式磁翻板液位计、顶装式磁翻板液位计 2．按压力等级分为：低压型磁翻板液位计、中压型磁翻板液位计、高压型磁翻板液位计 3．按防腐蚀程度为：非防腐型磁翻板液位计、防腐型（耐腐型）磁翻板液位计 4．按压力等级分为：低压型磁翻板液位计、中压型磁翻板液位计、高压型磁翻板液位计 5．按专用场合分为：液氨专用型磁翻板液位计、液化气专用型磁翻板液位计、LPG加气站专用型、卫生标准型磁翻板液位计、液体硫磺专用型磁翻板液位计、重油大罐型磁翻板液位计 磁翻板液位计结构原理： 1.基本型液位计 液位计以磁性浮子为测量元件，浮子在测量管内随液位变化而上、下浮动，通过磁耦合作用，驱动指示器内红、蓝指示管翻转180°液位上升时，指示管由蓝色转为红色；下降时，由红色转为蓝色，从而实现液位的双色显示。
当介质温度≥300℃时，采用白、蓝色指示管 各种类型磁浮子液位计外形结构如图 2.报警器 报警器由干簧管和防爆接线盒组成，紧固在测量管外侧报警器由磁性浮子驱动，输出的报警开关信号传递给二次仪表，实现远距离液位上、下限报警及灯光显示 3.变送器 变送器由液位传感器和转换器两部分组成传感器由装在Ф20不锈钢管内的若干干簧管和电阻组成，紧固在测量管外侧转换器由电子模块组成，安装在传感器的接线盒内 传感器通过磁性浮子的磁耦合作用，将液位的变化转换成电阻值的大小，经转换器转换为4~20mA.DC标准电流信号，送给二次仪表，实现远距离液位数/模显示 就是对可能产生故障的部位，通过小橡皮鎯头或其他敲击物轻轻敲打插件板或部件，看看是否会引起出错或停机故障所谓“手压”就是在故障出现时，关上电源后对插的部件和插头和座重新用手压牢，再开机试试是否会消除故障如果发现敲打一下机壳正常，再敲打又不正常时，最好先将所有接头重插牢再试，若伤脑筋不成功，只好另想办法了第 3 页 共 3 页。
