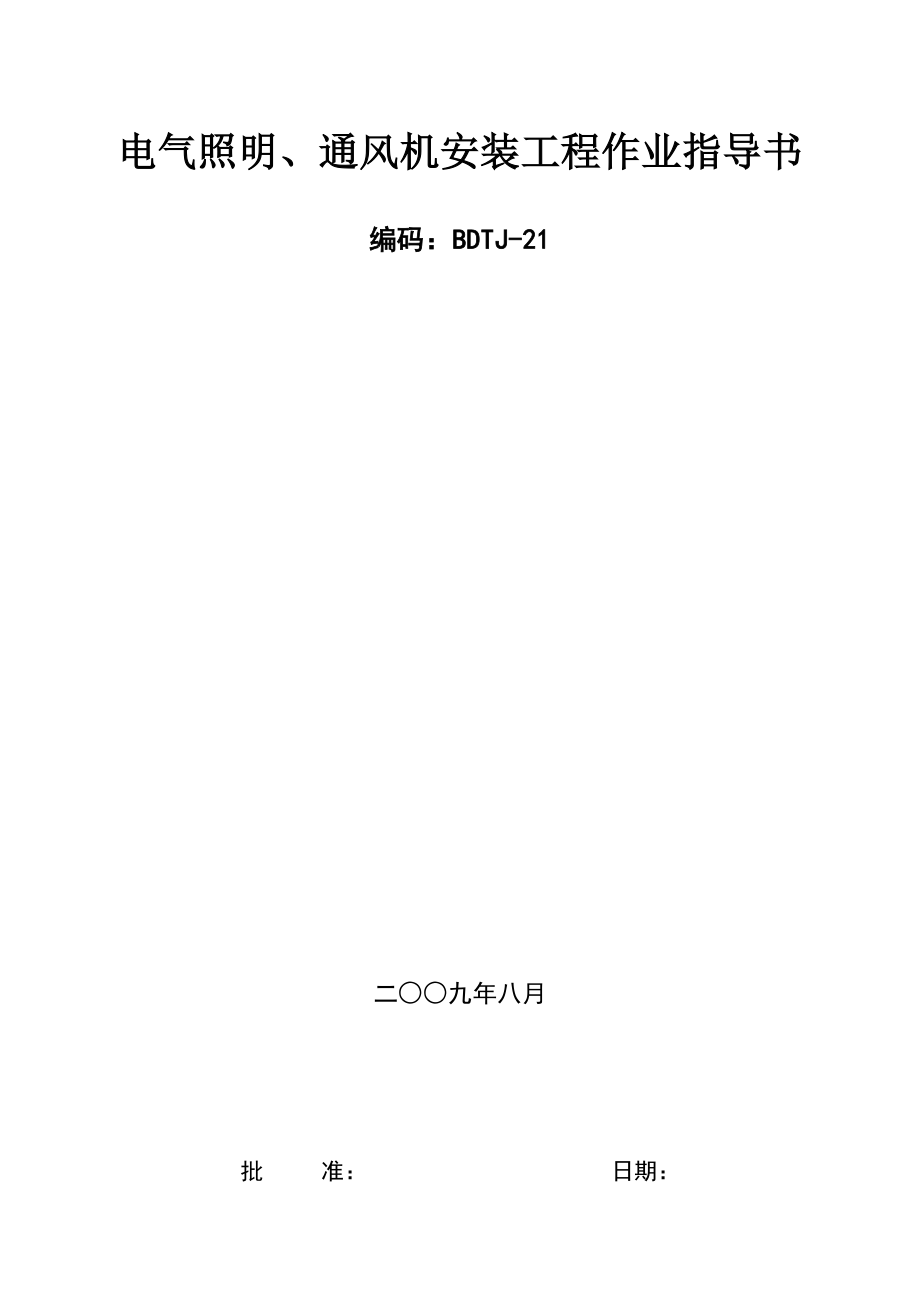

电气照明、通风机安装工程作业指导书编码：BDTJ-21二○○九年八月批 准： 日期：技术审核： 日期：安监审核： 日期：项目部审核： 日期：编 写： 日期：目 录1. 工程概况及适用范围适用于 110kV～500kV 电网工程建筑物内电气照明及通风机安装工程序号1234标准及规范名称《通风与空调工程施工质量检验规范》（GB50243-2002）《建筑电气工程施工质量验收规范》（GB50303-2002）《电力建设施工质量验收及评定规程》第 1 部分：土建工程（DL/）《110kV～500kV 送变电工程质量检验及评定标准第 3 部分：变电土建工程》（Q/）颁发机构中华人民共和国建设部、国家质量监督检验检疫局中华人民共和国建设部、国家质量监督检验检疫局中华人民共和国国家发展和改革委员会中国南方电网公司2. 编写依据3. 作业流程开始导管敷设及连接导线敷设及连接线缆绝缘性能检测配电箱（盘）安装金属箱体的接地或接零照明器具（风机）安装开关及插座安装完成人员配备工序名称建议工作人数负责人数监护人数4. 作业准备导管敷设及连接 导线敷设及连接 线缆绝缘性能检测配电箱（盘）安装金属箱体的接地或接零照明器具（风机）安装开关及插座安装序号1名称弯管机规格/编号单位数量备注2电焊机3尖嘴钳4剥线钳5螺丝刀6铆枪7冲击电钻8活动扳手9手锤10卷尺工器具及仪器仪表配置5. 作业方法导管敷设及连接有明敷和暗敷两种。
暗管敷设：各层水平线和墙厚度线弹好；预制混凝土板上配管，在做好地面以前弹好水平线；现浇混凝土 板内配管，在底层钢筋绑扎完后，上层钢筋未绑扎前，根据施工图尺寸位置配合土建施工随墙（砌体） 配合施工立管；随大模板现浇混凝土墙配管，土建钢筋网片绑扎完毕按墙体线配管明管敷设：配合土建结构安装好预埋件；配合土建内装修油漆，浆活完成后进行明配管；采用胀管安装时， 必须在土建抹灰完后进行导线敷设及连接5.2.1 导线敷设在管路敷设时，先将一根细铁丝串通，放线时，将配好的导线用铁丝牵引走线，敷设的导线在管内不 允许有接头线缆施放过程中应对线缆作适当保护，不得伤及线缆绝缘层，且不得有死弯；线缆入箱 盘内应留有适当裕度；线管管口处应作封堵处理5.2.2 导线连接先削掉绝缘层，去掉表面氧化层，再进行连接线缆入箱（盘）内应绑扎成束排列整齐，绝缘层剥削 长度应与接线端子相适应；多股软芯线应加装接线鼻子后方可连接；螺丝连接的芯线畏弯方向应和螺 丝旋紧方向一致线缆绝缘性能检测线缆敷设完毕，必须对线缆做绝缘电阻测试，线缆对地及线间绝缘电阻测试值不得低0.5M?照明配电箱（盘）安装5.4.1 箱（盘）内配线整齐，无绞接现象。
导线连接紧密，不伤芯线，不断股垫圈下螺丝两侧压的导线 截面积相同，同一端子上导线连接不多于2 根，防松垫圈等零件齐全；5.4.2 箱（盘）内开关动作灵活可靠，带有漏电保护的回路，漏电保护装置动作电流不大于30mA，动作时间不大于；5.4.3 砌墙时，根据图纸要求标高及尺寸予留洞口，配电箱安装时，先将箱体找好标高及水平尺寸，核对 入箱的管路长短是否合适，间距是否均匀，排列是否整齐，然后将箱体按标定位置固定牢固，用水 泥沙浆将周边嵌填密实并抹平表面金属箱体的接地或接零金属框架及基础型钢必须接地或接零可靠；装有电器的可开门，门和框架的接地端子间应用裸编织铜线连 接，且有标识箱（盘）间线路绝缘电阻测试值，箱、盘间线路的线间和线对地间绝缘电阻值，馈电线路 必须大于 0.5MΩ；二次回路必须大于 1MΩ动力、照明配电箱（盘）应有可靠的电击保护箱、盘内保护导体应有裸露的连接外部保护导体的端子，当设计无要求时，箱、盘内保护导体最小截面积Sp不应小于现行标准的规定照明器具安装5.6.1 根据施工图纸的要求，复核待安装器具的型号规格、数量，按说明书了解器具的安装方法用吊钩、螺钉、膨胀螺栓等将灯具固定牢固可靠。
5.6.2 事故照明灯具安装完成后，应有标识5.6.3 大型灯具的固定及悬吊装置，应按灯具重力的2 倍做过载试验5.6.4 灯具接线按照规程要求接线牢固5.6.5 灯具连接的软芯线截面必须保证灯具荷载要求通风机安装5.7.1 通风机的安装应符合下列规定：型号、规格应符合设计规定，其出口方向应正确；叶轮旋转应平稳， 停转后不应每次停留在同一位置上；固定通风机的地脚螺栓应拧紧，并有防松动措施5.7.2 通风机传动装置的外露部位以及直通大气的进、出口，必须装设防护罩（网）或采取其他安全设施5.7.3 叶轮转子与机壳的组装位置应正确5.7.4 现场组装的轴流风机叶片安装角度应一致，达到在同一平面内运转，叶轮与筒体之间的间隙应均匀， 水平度允许偏差为 1/10005.7.5 隔振钢支、吊架结构形式和外形尺寸应符合设计或设备技术文件的规定；焊接应牢固，焊缝应饱满、 均匀开关插座安装5.8.1 清除底盒内残存砂浆、灰尘、污染物及其他杂物5.8.2 接线时，先将盒内导线理顺，将盒内留出的线削去绝缘层，将导线按顺时针方向盘绕在开关、座对 应的接线柱上，旋紧压头，将线芯折回头插入接线端子内再用顶丝将其压紧。
5.8.3 开关插座接线：按接线要求，将盒内的导线与开关插座的面板连接好，将开关插座推入盒内，对正 盒眼，用螺丝固定牢固固定时使面板端正，暗装开关插座面板应与墙面平齐6. 安健环控制措施控制措施6.1.1 电气照明及通风机安装工程应由专业人员作业，应戴安全帽、穿绝缘鞋、着绝缘手套，带工具袋6.1.2 施工现场使用的临时排架、梯子，使用前应检查其稳定性，使用时应专人监护；禁止从高处跳下，禁 止高处掷物6.1.3 现场使用的电气设备安全配件应齐全备，严禁使用破损、老化的设备线路临时用电布置应规范并采 取适当的保护措施，禁止乱拉、乱接2物体打击3高空坠落严禁抛扔工具，使用完的工具必须装在工具袋内高空作业必须扎安全带，排架、梯子等登高设施使用前应检查其稳定性2） 危险点辨识序号危险点预控措施1触电电气设备安全配件应齐全备，严禁使用破损、老化的设备线路临时用电布置应规范并采取适当的保护措施，禁止乱拉、乱接7. 质量控制措施及检验标准质量控制措施7.1.1 导管固定应牢固7.1.2 暗装配电箱体壳如随墙体砌筑同时安装时，其箱体内的盘芯应单独保存好，箱门需做好成品保护配电箱标示框内应标明用电回路名称，在箱门上贴上本箱配电一次系统图，图中各支路标注名称清楚。
7.1.3 风机安装应牢固，安装完成后应检查其转动方向是否正确7.1.4 暗装开关插座面板应紧贴墙面，四周无缝隙，安装牢固，表面光滑整洁、无碎裂、划伤，装饰帽齐 全相同型号并列安装及同一室内开关安装高度一致，且控制有序不错位质量检验标准管线安装及敷设工程Q/《110kV～500kV 送变电工程施工质量检验及评定标准 第 3 部分：变电土建工程（上册）》中表 5.24.2、表的要求执行动力、照明配电箱（盘）安装的质量检验及方法，Q/《110kV～500kV 送变电工程施工质量检验及评定标准 第3 部分：变电土建工程（上册）》中表 5.24.1 的要求执行照明器具及开关插座工程按照 Q/《110kV～500kV 送变电工程施工质量检验及评定标准 第 3 部分：变电土建工程（上册）》中表 5.24.6、表、表、表的要求执行通风机安装工程按照Q/《110kV～500kV 送变电工程施工质量检验及评定标准 第 3 部分：变电土建工程（上册）》中表 5.25.5 的要求执行。
