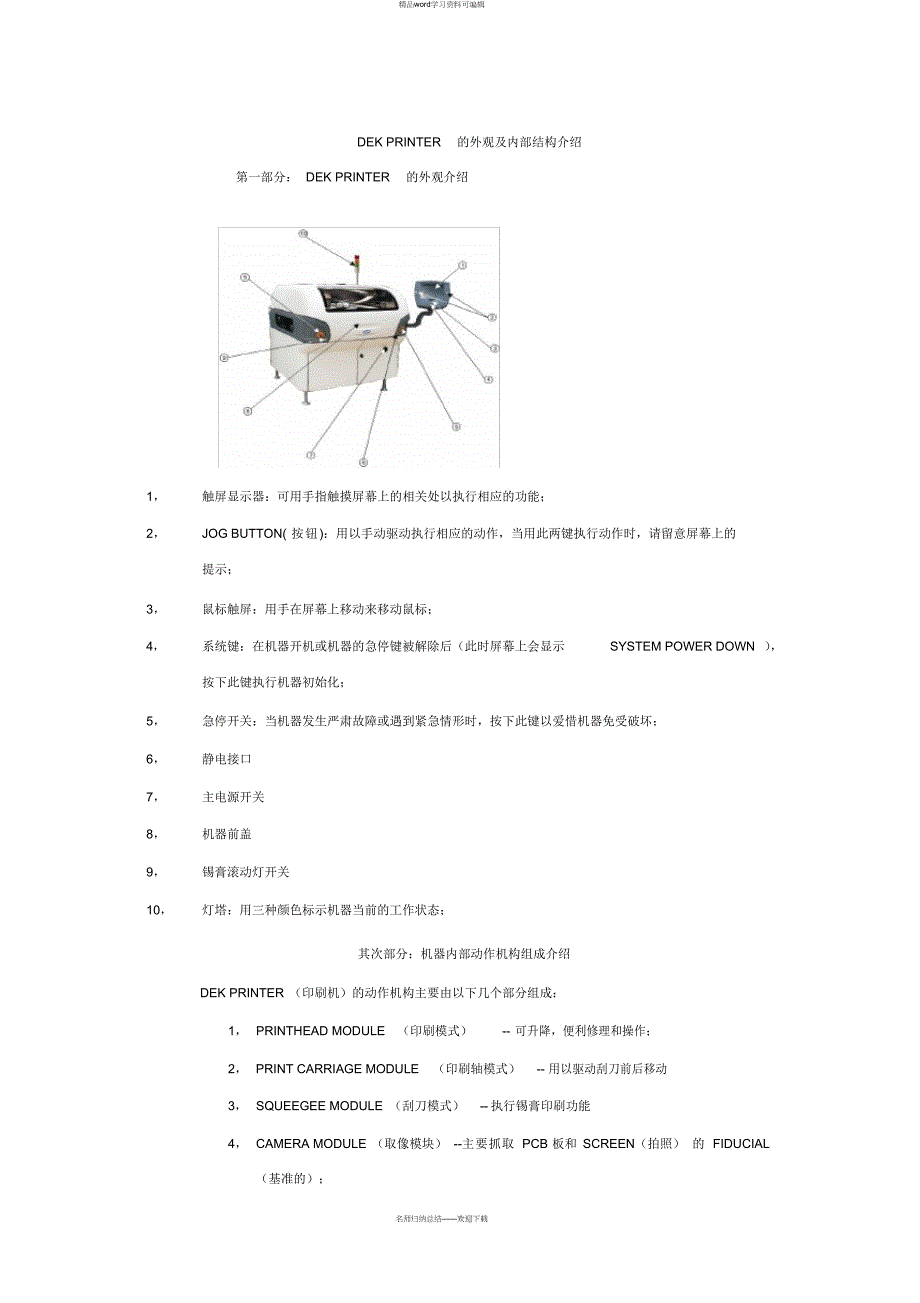

精品word学习资料可编辑DEK PRINTER 的外观及内部结构介绍第一部分： DEK PRINTER 的外观介绍1， 触屏显示器：可用手指触摸屏幕上的相关处以执行相应的功能；2， JOG BUTTON( 按钮)：用以手动驱动执行相应的动作，当用此两键执行动作时，请留意屏幕上的提示；3， 鼠标触屏：用手在屏幕上移动来移动鼠标；4， 系统键：在机器开机或机器的急停键被解除后（此时屏幕上会显示 SYSTEM POWER DOWN ），按下此键执行机器初始化；5， 急停开关：当机器发生严肃故障或遇到紧急情形时，按下此键以爱惜机器免受破坏；6， 静电接口7， 主电源开关8， 机器前盖9， 锡膏滚动灯开关10， 灯塔：用三种颜色标示机器当前的工作状态；其次部分：机器内部动作机构组成介绍DEK PRINTER （印刷机）的动作机构主要由以下几个部分组成：1， PRINTHEAD MODULE （印刷模式） -- 可升降，便利修理和操作；2， PRINT CARRIAGE MODULE （印刷轴模式） -- 用以驱动刮刀前后移动3， SQUEEGEE MODULE （刮刀模式） -- 执行锡膏印刷功能4， CAMERA MODULE （取像模块） --主要抓取 PCB 板和 SCREEN（拍照） 的 FIDUCIAL（基准的）；名师归纳总结——欢迎下载精品word学习资料可编辑5， SCREENALIGNMENTMODULE 执行印刷前 PCB 板和 SCREEN 的校准功能；6， RAIL MODULE 执行过板和夹板功能7， RISING TABLE MODULE 上升到 VISION 和印刷高度，8， UNDERSCREEN MODULE 清洁 SCREEN 底部和网孔；DEK PRINTER 的常用参数表参数说明规格1： Product Name设定所生产机种的名称最多可由 8个字母﹑符号或数字组成； 例如：850T-0042： Board Width设定所印的 PCB 板的宽度min=40mm ， max=510 ，板宽如重新设定就以下参数会自动转变： 印刷范畴﹑钢板清洁范畴﹑ Board stop 在 Y 轴的位置及自动顶pin Y 轴范畴（选配）3： Board Length设定所印的 PCB 板的长度min=50mm ，max=510 mm，板长如重新设定就以下参数会自动转变： Board stop 在 X轴的位置及自动顶 pin X 轴范畴（选配）﹑ 自动添加锡膏范畴（选配） ；4:Board Thickness设定板厚min=0.2mm ， max=6 mm ；板厚如被重新设定 ， 就 自 动调 整 Vision Height 及 PrintHeight ；5:Print Front Limit前刮刀冲程起点之调整机器自定为 0mm，可调整其起始点位置；min=0 ，max 视 PCB 大小而定；6： Print Rear Limit后刮刀冲程起点之调整机器自定为 0mm，可调整其起始点位置；min=0 ，max 视 PCB 大小而定；7： Print Front Speed设定前刮刀速度Min=2mm/sec,max=150mm/sec8： Print Rear Speed设定后刮刀速度Min=2mm/sec,max=150mm/sec9:Front Pressure设定前刮刀压力min=0kg ， max=20kg10:Rear Pressure设定后刮刀压力min=0kg ， max=20kg11:Print Gap设定印刷间隙设 定 PCB 板 与 钢 板 在 印 刷 时 的 间 隙min=0mm ，max=6 mm12:Seperation Speed设定脱模时的分别速度设定 PCB 板与钢板在分别距离时的运动速度Min=0.1mm/s, Max=20mm/s,13:Seperation Distance设定脱模分别距离设定 PCB 板与钢板的分别距离 min=0mm ，名师归纳总结——欢迎下载精品word学习资料可编辑max=3mm14:Print Mode 设定印刷模式 可设定印刷方式， 例如： Print/ Print ，Flood /Print 等等；15:Print Deposits 设定印刷行程的次数 min=0 ，max=316:Screen Clean Mode1 设定钢版擦拭模式为 1 可选择干擦﹑湿擦及真空擦等组合模式， 最多至六次17:Screen Clean Rate1 设定钢版擦拭模式 1 的频率 min=0 表示不擦， max=20018:Screen Clean Mode2 设定钢版擦拭模式为 2 可选择干擦﹑湿擦﹑真空擦等组合， 最多至六次19:Screen Clean Rate2 设定钢版擦拭模式 2 的频率 min=0 表示不擦， max=200 20:Dry clean speed 设定干擦速度 Min=10mm/s, Max=120mm/s21:Wet clean speed 设定湿擦速度 Min=10mm/s, Max=100mm/s22:Vac clean speed 设定真空擦速度 Min=10mm/s, Max=100mm/s23:Front start offset 设定前方擦拭起始点 Min=0mm, Max 视 PCB 板大小而定；24:Rear start offset 设定后方擦拭起始点 Min=0mm, Max 视 PCB 板大小而定；名师归纳总结——欢迎下载精品word学习资料可编辑25:Board1 fiducial type 设定 PCB 板上第一个 Mark 点的形状可选择的类型有； 圆形﹑方形﹑三角形﹑十字﹑菱形及影像模组等名师归纳总结——欢迎下载精品word学习资料可编辑26:Board2 fiducial type 设定 PCB 板上其次个 Mark 点的形状可选择的类型有； 圆形﹑方形﹑三角形﹑十字﹑菱形及影像模组等名师归纳总结——欢迎下载精品word学习资料可编辑27:Board3 fiducial type 设定 PCB 板上第三个 Mark 点的形状可选择的类型有； 圆形﹑方形﹑三角形﹑十字﹑菱形及影像模组等名师归纳总结——欢迎下载精品word学习资料可编辑28:Screen1 fiducial type设定钢版上第一个Mark点的形状可选择的类型有； 圆形﹑方形﹑三角形﹑十字﹑菱形及影像模组等29:Screen2 fiducial type设定钢版上其次个Mark点的形状可选择的类型有； 圆形﹑方形﹑三角形﹑十字﹑菱形及影像模组等30:Screen3 fiducial type设定钢版上第三个Mark点的形状可选择的类型有； 圆形﹑方形﹑三角形﹑十字﹑菱形及影像模组等31:Fiducial 1 X Coordinate设定第一个Mark点的X 轴坐标Min=0mm, Max=508mm32:FiducialY1 Coordinate设定第一个Mark点的Y 轴坐标Min=0mm, Max=508mm33:Fiducial 2 X Coordinate设定其次个Mark点的X 轴坐标Min=0mm, Max=508mm34:FiducialY2 Coordinate设定其次个Mark点的Y 轴坐标Min=0mm, Max=508mm35:Fiducial 3 X Coordinate设定第三个Mark点的X 轴坐标Min=0mm, Max=508mm36:FiducialY3 Coordinate设定第三个Mark点的Y 轴坐标Min=0mm, Max=508mm37:Forward X offset补偿前行程的 X 方向视觉差刮刀由后向前运动时 ,调整在 X 方向的印刷名师归纳总结——欢迎下载精品word学习资料可编辑39:Forwardoffset补偿前行程的角度视觉差刮刀由后向前运动时,调整在角度的印刷偏位40:Reverse Xoffset补偿后行程的 X 方向视觉差刮刀由前向后运动时偏位 (Max= 1mm),调整在 X 方向的印刷42: Reverseoffset补偿前行程的角度视觉差刮刀由前向后运动时,调整在角度的印刷偏位43:Screen Xforward调整钢板 X 轴前方的 Actuator此参数为编写程式Learn Fiducial 后,电脑自动运算出的值 ,在编写程式前请先归零44: Screen X rear调整钢板X 轴后方的 Actuator此参数为编写程式 Learn Fiducial 后,电脑自动运算出的值 ,在编写程式前请先归零45:Screen Y axis调整钢版Y 轴 Actuator此参数为编写程式 Learn Fiducial 后,电脑自偏位 (Max= 1mm)38:Forward Y offset补偿前行程的 Y 方向视觉差刮刀由后向前运动时 ,调整在 Y 方向的印刷偏位 (Max= 1mm)41: Reverse Y offset补偿后行程的 Y 方向视觉差刮刀由前向后前运动时 ,调整在 Y 方向的印刷偏位 (Max= 1mm)动运算出的值 ,在编写程式前请先归零46:Alignment mode选择对位模式可设定由 2 个或 3 个 Mark 点对位47:Tooling type设定 PCB 板的支撑方式可选择 :Autoflex 自动顶板﹑ Vacuum 真空支撑﹑ Magnetic 磁铁式支撑方式48:Right feed delay右侧进板迟滞时间在右侧进板时必需设定 ,一般为 0.2—0.3secDEK PRINTER 的常用操作第一部分：一些常见指令含义Abort( 中止方案 ):按下该键得重新初始化机器，或忽视当前提示；Retry（重试） : 按下该键重新检查错误的情形；Recover（复原） : 按下该键马上连续其操作，该功能模组回到他们的原点位置，并不用重新初始化整个机器，如显现该提示，该项为首选；Diagnostics(Diagnos) （诊断） : 按下该键进入诊断，为进一步争论该问题；Head（头） : 按下该键答应升头操作，进入印刷头下面；Continue （连续） : 按下该键连续进行当前的操作；Fiducial （基准） Setup（设置） : 按下该键，设置基准点；Maint （许多） .(Maintenance): 进行保养或修理；其次部分： 常用操作下载生产程序名师归纳总结——欢迎下载精品word学习资料可编辑。
