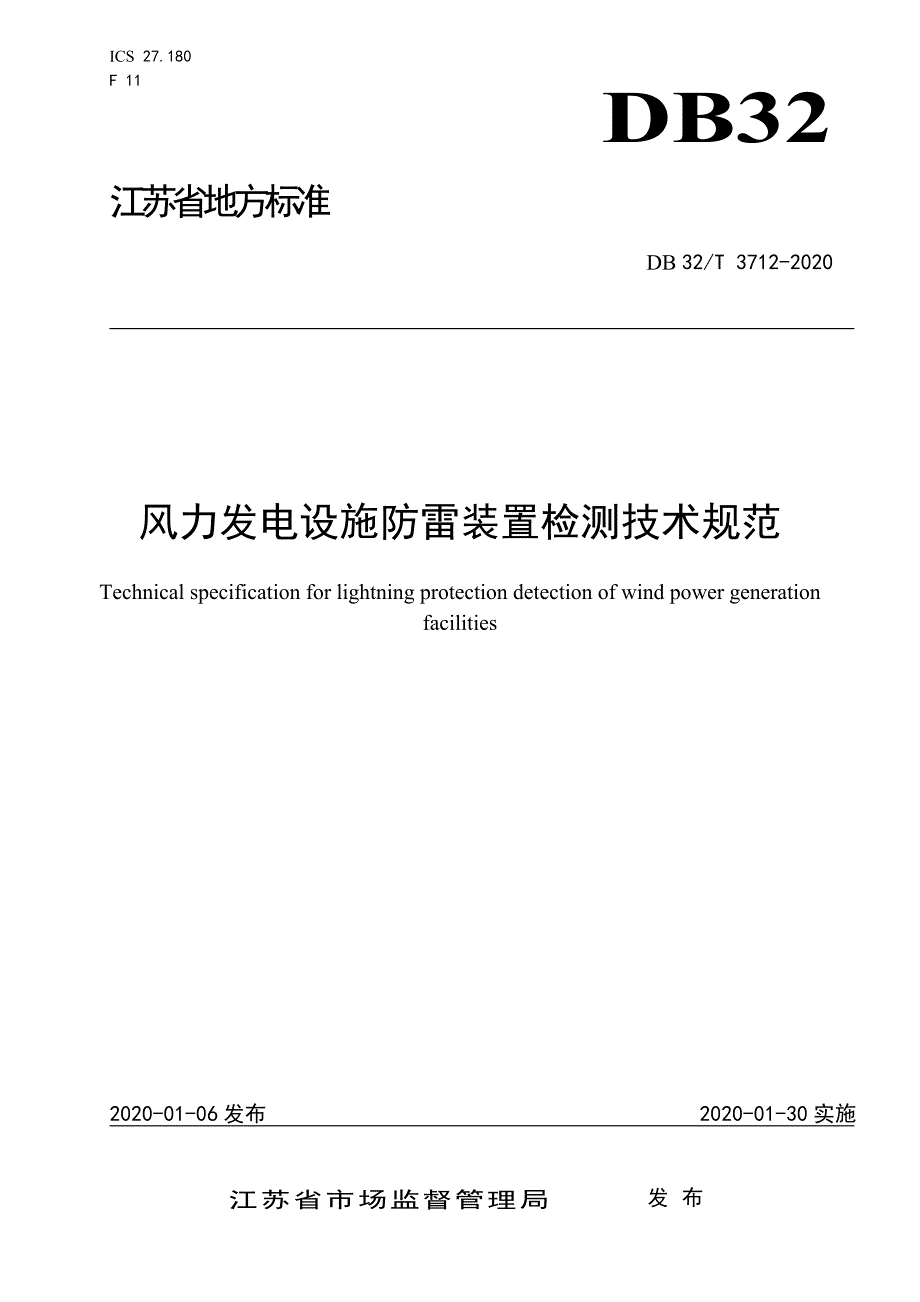

ICS 27.180F 11 DB32江苏省地方标准DB 32/T 3712-2020风力发电设施防雷装置检测技术规范Technical specification for lightning protection detection of wind power generation facilities2020-01-06发布2020-01-30实施江苏省市场监督管理局 发布DB32/T 3712-2020目 次前言 II1 范围 12 规范性引用文件 13 术语和定义 14 一般规定 35 检测项目 36 检测要求和方法 37 检测数据整理及检测报告 5附录A（资料性附录）界定的测量点示例 6附录B（资料性附录） 风力发电机组防雷装置检测原始记录表 8前 言本标准按照GB/T 1.1—2009给出的规则起草附录A、附录B为资料性附录本标准由江苏气象局提出并归口本标准起草单位：江苏省气象灾害防御技术中心、国家风电设备质量监督检验中心（江苏）、国家电投集团江苏海上风力发电有限公司、江苏国信临海风力发电有限公司、盐城市气象灾害防御技术中心、中国三峡新能源有限公司江浙公司、盐城防雷设施检测有限公司、盐城工学院、国家电投江苏新能源有限公司。
本标准主要起草人：焦雪、叶霖、冯民学、蒋杏国、周俊驰、朱天华、张艳华、吴浩、邱成龙、王允、刘艳、陈凤仪、王锋、蒋善超、林权IIDB32/T 3712-2020风力发电设施防雷装置检测技术规范1 范围本标准规定了风力发电设施防雷装置检测的一般规定、检测项目、检测要求和方法、检测数据整理及检测报告等内容本标准适用于风力发电设施防雷装置的检测2 规范性引用文件下列文件对于本文件的应用是必不可少的凡是注日期的引用文件，仅注日期的版本适用于本文件凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件GB/T 21431—2015 建筑物防雷装置检测技术规范GB/T 32938—2016 防雷装置检测服务规范GB/T 33629—2017 风力发电机组 雷电保护GB/T 36490—2018 风力发电机组 防雷装置检测技术规范GB 50057—2010 建筑物防雷设计规范 QX/T 312—2015 风力发电机组防雷装置检测技术规范3 术语和定义 下列术语和定义适用于本文件 3.1风力发电设施 wind power facilities风力发电机组、配套的输变电设备及辅助设施等的总称3.2风力发电机组 wind power generator将风能转化为电能的装置，包括风轮、发电机、电气和控制系统等，其中风轮由叶片、轮毂、风轮轴、加固件等组成。
3.3 集电线路 collecting power lines 将风力发电机组发出的电能输送至升压站的电力线路以及从风力发电机组到升压站的控制与信息系统线路3.4升压站 substation安装高压交流变压和高压直流换流等设备，以及相关生活设施的平台总称3.5 防雷装置 lightning protection system （LPS）用于减少闪击击于建（构）筑物上或建（构）筑物附近造成的物质性损害和人身伤亡，由外部防雷装置和内部防雷装置组成[GB50057—2010，定义，2.0.5]3.6防雷区lightning protection zone（LPZ）划分雷击电磁环境的区，一个防雷区的区界面不一定要有实物界面，如不一定要有墙壁、地板或天花板作为区界面3.7电涌保护器 surge protective device（SPD）用于限制瞬态过电压和分泄电涌电流的器件它至少含有一个非线性元件[GB50057—2010，定义，2.0.29]3.8雷击电磁脉冲 lightning electromagnetic impulse (LEMP) 雷电流经电阻、电感、电容耦合产生的电磁效应，包含闪电电涌和辐射电磁场。
[GB50057—2010，定义，2.0.25]3.9检测机构 inspect organization依法取得防雷主管机构颁发的雷电防护装置检测资质，承担雷电防护装置检测工作的机构3.10防雷装置检测 lightning protection system capability examination对雷电防护装置进行检查和测试的总称[GB/T 32938—2016，定义3.4]3.11防雷装置检查 lightning protection system check up对防雷装置的外观部分进行目测检查，对隐蔽部分利用原设计资料或质量监督资料核实的过程3.12防雷装置测试lightning protection system test and measure用检测设备，依照规范对防雷装置的相关项目和参数进行测定和计算的过程3.13检测报告 inspection report检测机构对防雷装置现场检测后，经综合分析处理出具的防雷装置安全性能检测报告书3.14检测原始数据 inspection raw data在防雷装置现场检测时，由检测人员获取的数据资料，简称检测数据3.15 外部防雷装置 external lightning protection device LPS的一部分，由接闪器、引下线和接地装置组成。
[GB 50057—2010，定义2.0.6]3.16 内部防雷装置 internal lightning protection device LPS的一部分，包括等电位连接和/或外部LPS的电气绝缘[GB 50057—2010，定义2.0.7]3.17箱式变压器 pad mounted箱式变压器（通常简称“箱变”）将传统变压器集中设计在箱式壳体中4 一般规定 4.1 检测依据风力发电机组的雷电防护水平分类应符合GB/T 33629—2017中6.2的规定本文件中未做专门规定的内容应符合GB/T 21431—2015的要求4.2 检测仪器要求检测仪器应符合国家计量法规和检测方法标准的规定4.3 检测周期风力发电设施的防雷装置应每年至少检测一次4.4 检测要求4.4.1 检测前应对使用仪器仪表和测量工具进行检查，保证其在校准有效期内并能正常使用4.4.2 检测机构应制定检测作业方案，并就方案与客户充分沟通，进行技术交底和安全交底4.4.3 首次检测时，应先通过查阅风力发电设施防雷设计技术资料和图纸，了解并记录受检风力发电设施防雷装置的基本情况，再与受检单位协商制定检测方案后进行现场检测。
4.4.4 现场检测时，检测人员应按防雷检测技术规范和检测操作规程的要求进行检测，可按先检测外部防雷装置，后检测内部防雷装置的顺序进行，将检测结果填入防雷装置安全检测原始记录表4.4.5 检测人员应在约定的时间内完成现场检测现场检测完成后，检测人员应向受检单位作检测基本情况的通报，并出具检测报告4.5 机构和人员4.5.1 检测机构应制定现场检测操作规程，并严格按操作规程进行现场检测4.5.2 检测人员应具备从事防雷检测所需的技术能力和职业素养，同时应具备特种作业所需的电工证及登高证4.5.3检测人员不应少于2人，并且分工明确4.6 其它要求4.6.1 海上风力发电设施的接地应符合等电位要求，接地电阻值不作要求4.6.2 遇有雨雪、冰雹、霜冻、浓雾、雷电、6级以上强风及1.5 m以上的涌浪等天气和海况时，不应进行检测活动5 检测项目5.1 风力发电机组：防雷区的划分；叶片、机舱和塔筒的防雷装置；接地装置；等电位连接；电涌保护器5.2 箱式变压器：电涌保护器；等电位连接；接地装置5.3 集电线路：接地装置5.4 升压站：防雷区的划分；接闪器；引下线；等电位连接；屏蔽；接地装置）5.5 其他生产生活设施：防雷区的划分；接闪器；引下线；等电位连接；屏蔽；SPD；接地装置。
6 检测要求和方法6.1 风力发电机组6.1.1 风力发电机组的检测应在机组停机的状态下进行6.1.2 风力发电机组防雷区的划分应按照GB 50057—2010中6.1的规定,结合风力发电机组防雷装置设计图纸、方案、现场勘查情况将防雷击电磁脉冲的环境划分为LPZ0A、LPZ0B、LPZ1……LPZn+1区典型的风力发电机组防雷分区按照GB/T 33629—2017中附录E的规定6.1.3 叶片叶片防雷装置检测要求和方法应符合GB/T36490—2018中6.1的规定6.1.4 机舱机舱防雷装置检测要求和方法应符合GB/T36490—2018中6.2的规定6.1.5 塔筒6.1.5.1 塔筒的电气连接检测测量轮毂至塔筒底部的跨接电阻不大于0.5Ω或者符合生产厂家的设计要求6.1.5.2 塔筒与接地扁钢连接处检测塔筒与接地扁钢连接处检测应符合GB/T36490—2018中6.3的规定6.1.6 接地装置接地装置检测要求和方法应符合GB/T36490—2018中6.3的规定6.1.7 等电位装置等电位装置检测要求和方法应符合GB/T36490—2018中6.4的规定6.1.8 电涌保护器电涌保护器（SPD）检测要求和方法应符合GB/T36490—2018中6.5的规定。
6.1.9 风力发电机界定的测量点示例见附录A6.2 箱式变压器6.2.1 等电位装置检查箱式变压器内等电位装置、接地装置以及箱门的跨接是否可靠6.2.2 电涌保护器应检查以下内容：a) 检查箱式变压器的防雷分区和电涌保护器配置是否符合GB/T33629—2017 附录E、F的规定b) 检查并记录电涌保护器的安装位置，安装数量、型号、主要性能参数(如 Uc、In、Imax、Iimp、Up等)和安装工艺(连接导体的材质和导线截面，连接导线的色标，连接牢固程度） c) 检查SPD外观：SPD的表面应平整，光洁，无划伤，无裂痕和烧灼痕或变形SPD的标志应完整和清晰d) 检查SPD是否具有状态指示器如有,则需确认状态指示应与生产厂家说明相一致e) 检查安装在电路上的SPD限压元件前端是否有脱离器如SPD无内置脱离器，则检查是否有过电流保护器,检查安装的过电流保护器是否符合标准规定的要求f) 检查安装在配电系统中的SPD的Uc值是否符合标准的规定要求g) 检查安装的通讯、信号SPD的Uc值是否符合标准规定的规定要求h) 检查SPD安装工艺，检测接地线与等电位连接带之间的过渡电阻，其阻值不应大于0.24Ω。
i) 检测电涌保护器泄漏电流是否符合GB/T 21431—2015中5.8.3的规定6.2.3 接地装置检查箱体与接地装置是否可靠连接，测量箱体接地电阻值应不大于4Ω6.3 集电线路6.3.1 接地电阻测量应在雨后至少连续3天晴天后进行测量测量使用的接地电阻测试仪应具备异频测量功能，测试电流不小于3 A根据土壤电阻率确定工频接地电阻允许范围6.3.2 当杆塔高度在40 m以下时，单塔工频接地电阻值应不大于表1的要求6.3.3 当杆塔高度达到或超过40 m时，单塔工频接地电阻值应不大于表1要求的50%6.3.4 检查线缆两端的屏蔽与等电位连接情况。
