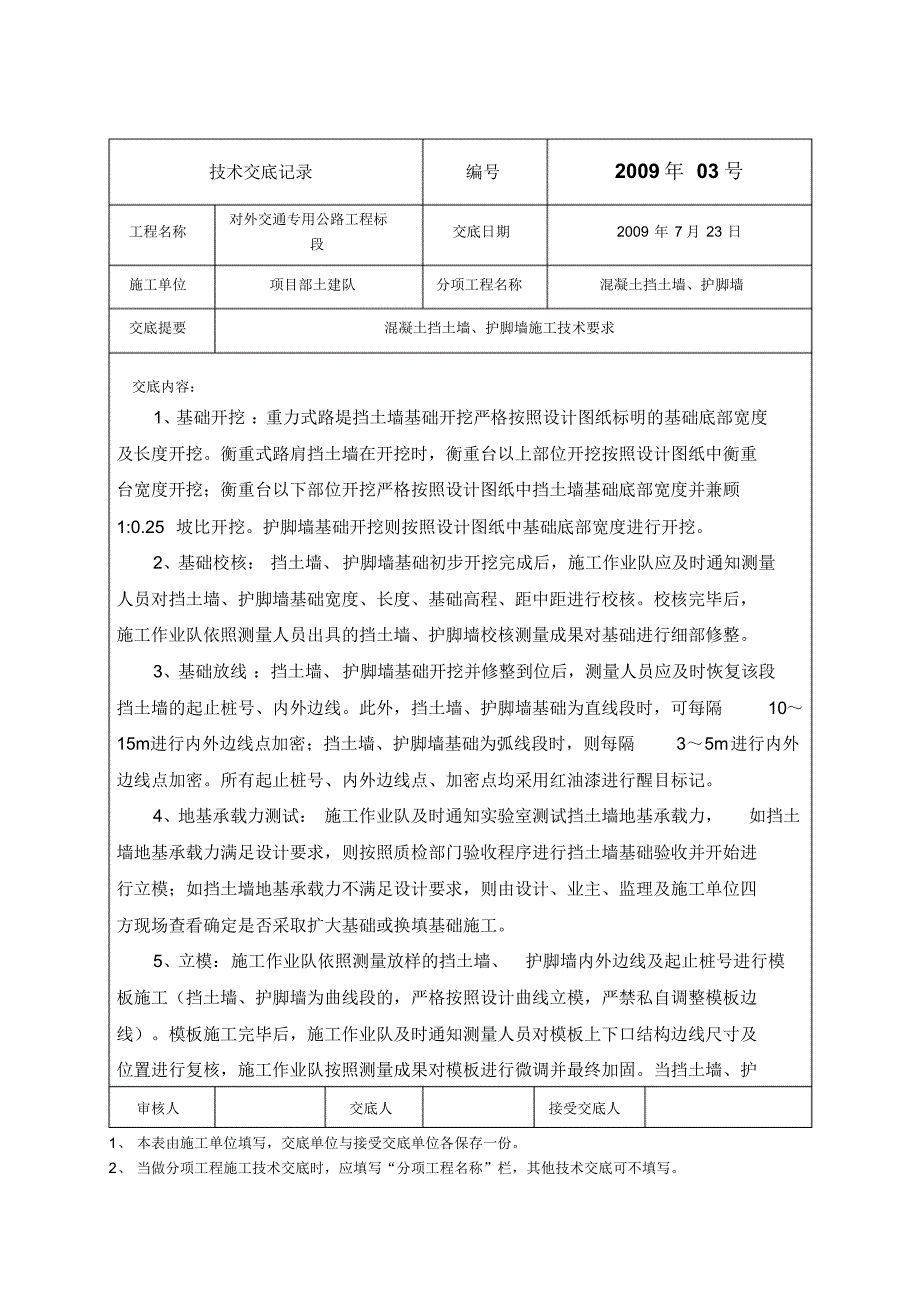

技术交底记录编号2009 年 03 号 工程名称 对外交通专用公路工程标 段 交底日期2009 年 7 月 23 日 施工单位项目部土建队分项工程名称混凝土挡土墙、护脚墙 交底提要混凝土挡土墙、护脚墙施工技术要求 交底内容： 1、 基础开挖 ：重力式路堤挡土墙基础开挖严格按照设计图纸标明的基础底部宽度 及长度开挖衡重式路肩挡土墙在开挖时，衡重台以上部位开挖按照设计图纸中衡重 台宽度开挖；衡重台以下部位开挖严格按照设计图纸中挡土墙基础底部宽度并兼顾 1:0.25 坡比开挖护脚墙基础开挖则按照设计图纸中基础底部宽度进行开挖 2、基础校核： 挡土墙、护脚墙基础初步开挖完成后，施工作业队应及时通知测量 人员对挡土墙、护脚墙基础宽度、长度、基础高程、距中距进行校核校核完毕后， 施工作业队依照测量人员出具的挡土墙、护脚墙校核测量成果对基础进行细部修整 3、基础放线 ：挡土墙、护脚墙基础开挖并修整到位后，测量人员应及时恢复该段 挡土墙的起止桩号、内外边线此外，挡土墙、护脚墙基础为直线段时，可每隔10～ 15m进行内外边线点加密；挡土墙、护脚墙基础为弧线段时，则每隔3～5m进行内外 边线点加密所有起止桩号、内外边线点、加密点均采用红油漆进行醒目标记。
4、地基承载力测试： 施工作业队及时通知实验室测试挡土墙地基承载力，如挡土 墙地基承载力满足设计要求，则按照质检部门验收程序进行挡土墙基础验收并开始进 行立模；如挡土墙地基承载力不满足设计要求，则由设计、业主、监理及施工单位四 方现场查看确定是否采取扩大基础或换填基础施工 5、立模：施工作业队依照测量放样的挡土墙、护脚墙内外边线及起止桩号进行模 板施工（挡土墙、护脚墙为曲线段的，严格按照设计曲线立模，严禁私自调整模板边 线）模板施工完毕后，施工作业队及时通知测量人员对模板上下口结构边线尺寸及 位置进行复核，施工作业队按照测量成果对模板进行微调并最终加固当挡土墙、护 审核人交底人接受交底人 1、 本表由施工单位填写，交底单位与接受交底单位各保存一份 2、 当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写 技术交底记录编号2009 年 03 号 工程名称 对外交通专用公路工程标 段 交底日期2009 年 7 月 23 日 施工单位项目部土建队分项工程名称混凝土挡土墙、护脚墙 交底提要混凝土挡土墙、护脚墙施工技术要求 交底内容： 脚墙浇筑至最后一仓时，施工队则要求测量人员提供该仓号封顶高程或仓号准确的浇 筑高度。
6、分缝及填缝材料： 挡土墙、护脚墙沿纵向每隔10～15m设置一道沉降缝或伸缩 缝， 缝宽 2～3cm 其中，衡重式路肩挡土墙缝内沿墙的内、 外、 顶三边填塞宽度B=10cm ， 厚δ＝2cm的沥青木板；重力式路堤挡土墙伸缩缝和沉降缝内用胶泥填塞，沿墙的内、 外、顶三侧填塞沥青麻絮，塞入墙体15cm ；护脚墙仅设置沉降缝或伸缩缝，缝内无填 缝材料 7、排水管施工： 在挡土墙混凝土浇筑至高出原始地面线30cm时，在挡土墙墙体 设置间排距 2.5m 或 3.0m（路堤墙间排距为2.5m，路肩墙间排距 3.0m），上下交错梅 花型布置的排水孔， 孔内安装直径 φ100 的 PVC排水管，排水管纵向坡比为4% 其中， 衡重式路肩挡土墙最顶端排水管位置应为挡土墙与泥结石路面顶部相接处 8、 混凝土浇筑： 挡土墙混凝土浇筑严格按照实验室出具的混凝土配合比进行骨料 称量并拌制混凝土 混凝土每仓摊铺厚度不超过50cm ，采用φ70 软轴振捣棒一字梅花 型振捣，振捣至混凝土不再下沉，且无大量气泡泛出为止，不得过振或漏振每仓混 凝土浇筑高度控制在3.0m，下一仓混凝土浇筑前，对上一仓混凝土面进行凿毛处理， 凿毛深度至粗骨料露出1/3 为宜。
对于衡重式路肩挡土墙顶部需设置混凝土护栏的路段，路肩墙在浇筑时顶端30cm 高度范围内不施工，后期与混凝土护栏结合施工 9、养护： 混凝土浇筑完毕 12h 后，采用洒水进行养护，养护时间不少于7d 审核人交底人接受交底人 1、 本表由施工单位填写，交底单位与接受交底单位各保存一份 2、 当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写 技术交底记录编号2009 年 03 号 工程名称 对外交通专用公路工程标 段 交底日期2009 年 7 月 23 日 施工单位项目部土建队分项工程名称混凝土挡土墙、护脚墙 交底提要混凝土挡土墙、护脚墙施工技术要求 交底内容： 10、回填：在挡土墙混凝土浇筑完成后达到设计强度的70％以上后，采用透水性 良好的砂性土、砂砾、碎（砾）石，每层的松铺厚度不得超过20cm ，在距墙背 1 米范 围内不得有大型机械行驶或作业，并用小型夯机械夯实，结构物处回填压实度达到 95％ 11、其他注意事项 : ⑴特殊天气施工： 当浇筑过程中遇到小雨天气，应采取对拌制的混凝土材料进行 覆盖，并在浇筑仓号内搭建雨棚；当遇到大雨天气，则暂停施工，并对仓面进行覆盖， 下次浇筑前应对已浇混凝土面进行凿毛处理。
⑵脚手架施工： 立杆间排距 1.2 ～1.5m，大横杆步距 1.5m，小横杆间距＜ 1.8m， 且内侧立杆距墙面0.2 ～0.3m每步施工平台施工设置一水平条带，施工平台高度以 实际工作面的高程确定， 以方便施工为原则 每步施工平台设置高度为1.2m 的防护栏 杆，铺满马道板，设置踢脚板，挂安全网因脚手架搭建高度大，实际施工过程应按 照脚手架搭建规程合理设置斜撑、剪刀撑为方便材料运输和人员通行，可设置之字 型爬梯 ⑶溜槽、溜桶搭设： 溜槽搭设角度一般为30°，底部支撑牢固可靠、溜槽边壁高 低合适，衔接紧密，在输送混凝土过程中不发生漏浆或混凝土洒落，下料口混凝土不 发生骨料离析溜槽、溜槽搭设方位应能覆盖整个仓号，如不能满足要求，则应在一 定高度位置搭设辐射溜槽 ⑷施工安全： 现场作业人员必须正确佩戴安全帽，高空作业人员应佩戴安全绳 脚手架施工严格按照上述说明并结合施工安全规范搭建现场施工用电及机械操作严 审核人交底人接受交底人 1、 本表由施工单位填写，交底单位与接受交底单位各保存一份 2、 当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写 技术交底记录编号2009 年 03 号 工程名称 对外交通专用公路工程标 段 交底日期2009 年 7 月 23 日 施工单位项目部土建队分项工程名称混凝土挡土墙、护脚墙 交底提要混凝土挡土墙、护脚墙施工技术要求 交底内容： 格按照安全用电规章及机械操作规章制度执行。
严禁使用弧套线或绝缘层破损、 脱落、 搭结头外露的电线；严禁设备带病运作，且现场机械防护罩完好严禁在同一断面上 进行立体交叉作业 ⒂混凝土表观质量 ：混凝土施工在立模、振捣等工序施工过程中，应确保浇筑成 型的混凝土外表面（尤其是墙面）平顺、圆滑，密实，无蜂窝、麻面，无冷缝现象 ⑹洁净化施工： 施工现场材料、机械摆放整齐，易受潮、防雨淋或碰撞的材料、 设备或材料应采取一定的防潮、防雨、防碰撞措施，并应做到工完、料清、场地净 附件： 1、衡重式路肩挡土墙结构设计图（2 张），重力式路堤挡土墙结构设计图 （3 张）； 2、衡重式路肩挡土墙排水管布置图（1 张），重力式路堤挡土墙排水管布 置图（ 1 张）； 3、衡重式路肩挡土墙扩大、置换基础设计图（1 张），重力式路堤挡土墙 扩大、置换基础设计图（1 张）； 4、衡重式路肩挡土墙填缝材料布置图（1 张），重力式路堤挡土墙填缝材 料布置图（ 1 张） 5、混凝土护脚墙结构设计图（1 张） 审核人交底人接受交底人 1、 本表由施工单位填写，交底单位与接受交底单位各保存一份 2、 当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
