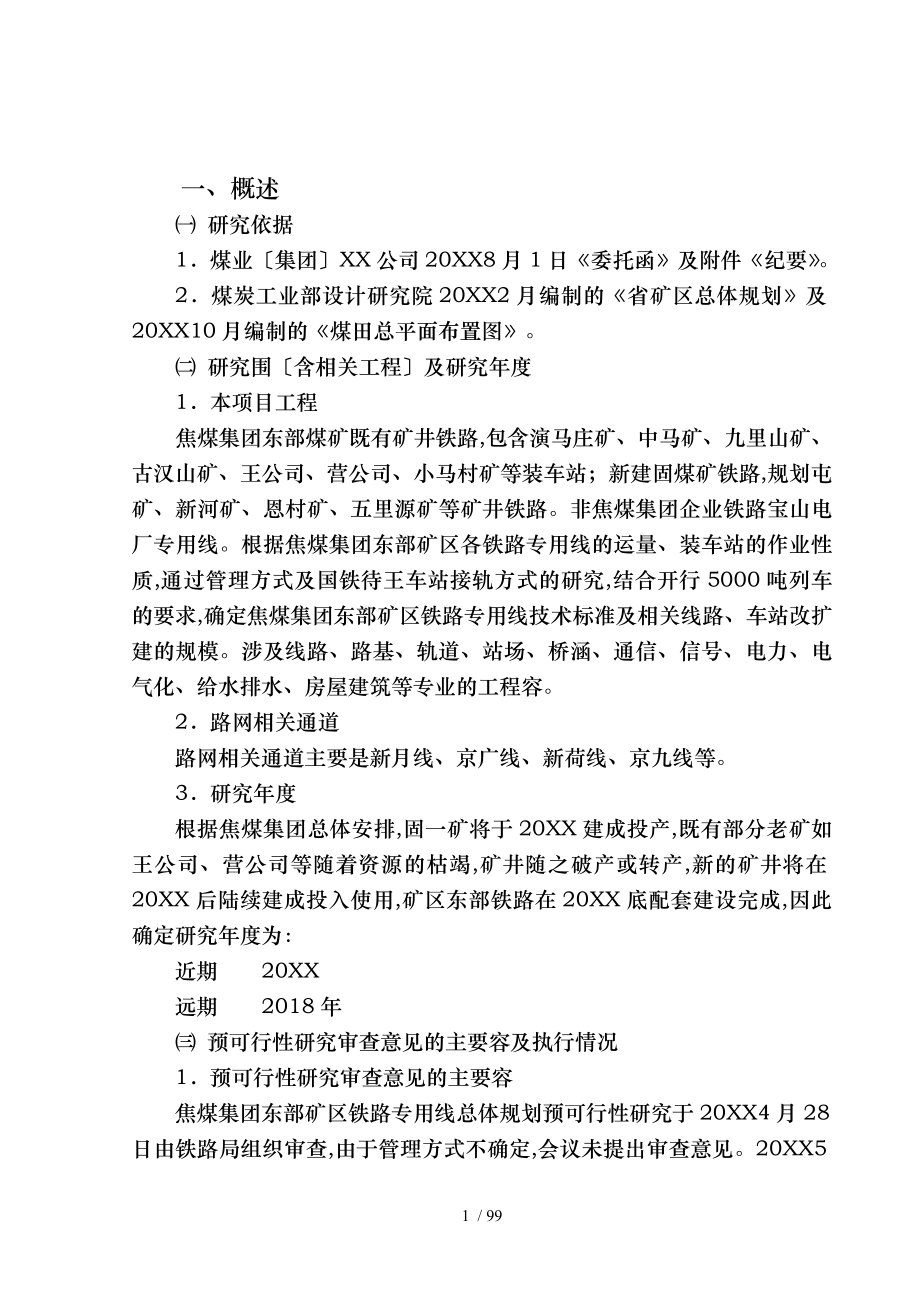

一、概述㈠ 研究依据1．煤业〔集团〕XX公司20XX8月1日《委托函》及附件《纪要》2．煤炭工业部设计研究院20XX2月编制的《省矿区总体规划》及20XX10月编制的《煤田总平面布置图》㈡ 研究围〔含相关工程〕及研究年度1．本项目工程焦煤集团东部煤矿既有矿井铁路,包含演马庄矿、中马矿、九里山矿、古汉山矿、王公司、营公司、小马村矿等装车站；新建固煤矿铁路,规划屯矿、新河矿、恩村矿、五里源矿等矿井铁路非焦煤集团企业铁路宝山电厂专用线根据焦煤集团东部矿区各铁路专用线的运量、装车站的作业性质,通过管理方式及国铁待王车站接轨方式的研究,结合开行5000吨列车的要求,确定焦煤集团东部矿区铁路专用线技术标准及相关线路、车站改扩建的规模涉及线路、路基、轨道、站场、桥涵、通信、信号、电力、电气化、给水排水、房屋建筑等专业的工程容2．路网相关通道路网相关通道主要是新月线、京广线、新荷线、京九线等3．研究年度根据焦煤集团总体安排,固一矿将于20XX建成投产,既有部分老矿如王公司、营公司等随着资源的枯竭,矿井随之破产或转产,新的矿井将在20XX后陆续建成投入使用,矿区东部铁路在20XX底配套建设完成,因此确定研究年度为：近期 20XX远期 2018年㈢ 预可行性研究审查意见的主要容及执行情况1．预可行性研究审查意见的主要容焦煤集团东部矿区铁路专用线总体规划预可行性研究于20XX4月28日由铁路局组织审查,由于管理方式不确定,会议未提出审查意见。
20XX5月,焦煤集团向铁路局行文,提出城集配站以外各矿铁路由焦煤集团实施自营,城集配站以各矿铁路维持既有运营方式,城集配站实施路矿联合调度的意见铁路局经研究同意开展焦煤集团东部矿区铁路专用线总体规划及大列运输适应性改造可行性研究,焦煤集团与铁路局协商后提出应遵循以下原则：⑴城集配站应具备集配站和交接站功能,站场布置应合理；⑵ 机车检修、整备等附属设施在城就近解决；⑶ 分析焦煤部装车点为提高作业效率进行的储、装、运改造具体容、进度、改造效果；⑷ 分析焦煤集团近、远期运量对待王站的影响；⑸ 合理配置机车、车辆,宝山电厂自备机车由国铁代管；2．执行情况本次可行性研究按照上述原则执行㈣ 线路概况1.线路地理位置和径路⑴ 矿区概况矿区位于省西北部、太行山南麓,地跨、济源、三市矿区包括、济源两个煤田,其北依太行山,南抵黄河,东起百泉河,西至垣曲县,含煤面积1660km2,煤炭资源保有量6802.78Mt矿区主要生产低中灰、特低硫、高发热量的优质无烟煤,是我国六大无烟煤生产基地之一,也是大型煤炭基地中的六大矿区之一矿区具有悠久的煤炭开采历史,是国为数不多的百年老矿矿区现有生产矿井48座,其中国有重点矿井12座,国有地方矿井3座,乡镇矿井通过资源整合后规划保留33座,另有在建矿井5座。
矿区20XX原煤产量10.67Mt,其中国有重点矿5.532Mt煤田按各矿所处地理位置大致分为东西两个部分,西部主要有王封矿、封矿、焦西矿及朱村矿等,随着资源的枯竭矿井部分已经转产东部主要有演马庄矿、中马矿、小马矿、九里山矿、古汉山矿、王公司、营公司等,目前多数处在生产期,另外东部新建矿井有固一矿、固二矿、新河矿及程村矿等⑵ 矿区铁路概况焦煤集团铁路与煤田对应分为东部矿区铁路和西部矿区铁路根据矿区总体规划,西部矿区铁路由于资源枯竭运量逐年减少,东部矿区铁路随着矿区的发展将重新整合,更好的为矿区服务① 西部铁路矿区西部铁路分布在市区以西的中站区,通过在北站至北朱村铁路接轨与国铁新月线连通,铺轨总长6.481km,其中正线长度1.676km,站线长度4.805km,分别连接焦西、朱村、封、王封四座即将报废及已经报废的矿井由于西部矿区铁路运量仅100万吨/年,维持现有铁路运输及管理方式本次主要对东部矿区总体规划进行研究② 东部铁路矿区东部铁路位于市和修武县境,分布于市区以东的马村区及修武县方庄、五里源等乡,线路铺轨总长51.129km,其中正线铺轨29.242km,站线铺轨长度21.866km。
矿区铁路通过新月线待王车站与国铁接轨,分为待王车站以东引入和待王车站以西引入两个部分,其中中马、小马矿线路经由中马矿支线接轨于待王至焦北联络线上的马村车站,演马庄、王、田门、营、九里山、古汉山等矿铁路经由演马支线引入待王车站东咽喉③新建固煤矿铁路专用线及宝山电厂铁路专用线固煤矿专用线和宝山电厂专用线也是焦煤集团东部铁路的组成部分焦煤集团固煤矿位于市境,专用线在待王至古汉山线的古汉山车站外接轨,预留设置凤凹车站条件,利用既有窄轨铁路位置,改造窄轨铁路为准轨铁路直达固煤矿宝山电厂铁路专用线在新建固煤矿铁路专用线预留的凤凹车站接轨,线路自车站引出后向南转经团相村西,王放营东进入电厂⑶ 运输径路焦煤集团东部矿区煤炭产量主要为满足华东、华南钢铁企业及化工企业和部分电厂需求煤炭运输径路为：各装车站→国铁待王车站→新月线、京广线、新荷线、京九线等2.自然特征⑴ 地形地貌焦煤集团铁路及新月线待王车站位于山麓冲洪积堆积区区以海河流域的卫河为当前侵蚀基准面〔海拔标高为＋70m〕在形成一个卫河洼地北部为太行山低山丘陵区,既有线沿线为山前冲洪积平原和山前坡洪积平原的接触地带,区域西北高,东南低,地面标高位＋99～＋80m,地形平坦、开阔。
大部分已辟为耕地,园林地,局部为城镇⑵ 气象特征本区属于暖温带大陆性季风气候,其主要气候特征：四季分明,降水集中于夏季,冬夏温差大,具体表现为春季气温回升迅速,冷暖变化剧烈,气候干燥；夏季炎热多雨；秋季天高气爽；冬季寒冷少雨雪年平均气温为：14.4℃极端最低气温：-17.9℃极端最高气温：48.3℃全年平均降水量500～700mm最大降雨量：908.7mm〔1964年〕最小降雨量：333.3mm〔1965年〕年蒸发量：1700～2000mm平均相对湿度：62%全年主导风向：WS冬季主导风向：NNE全年平均风速：2.9m/s土壤最大冻结深度310mm⑶ 地震根据《中国地震动参数区划图》〔GB18306-2001〕中的《中国地震动峰值加速度区划图》,拟建工程地区地震动峰值加速度为0.15g,相当于地震基本烈度为Ⅶ度⑷ 地层岩性测区主要地层自上而下为：第四系全新统冲、洪积层〔Q4al+pl〕黏质黄土、黏土、粉、细砂,第四系上更新统坡洪积层〔Q3dl+pl〕粉质粘土、细圆砾土、卵石土,第四系中更新统坡洪积层〔Q2dl+pl〕粉质黏土、黏土、粉土①黏质黄土〔Q4al〕：浅黄色或褐黄色,软塑～硬塑。
大部分地区已被开辟为耕地、果园或住宅地,具湿陷性；底部为粉、细砂,浅黄色,中密,潮湿～饱和；厚度0.0～2.5米,黏质黄土为Ⅱ级普通土,粉、细砂为Ⅰ级松土主要分布于全线②细圆砾土、卵石土〔Q3dl+pl〕：棕黄色或褐黄色,中密,潮湿～饱和,厚度为4～10m,细圆砾土为Ⅱ级普通土,卵石土为Ⅲ级硬土,主要下伏于铁路专用线③粉质黏土〔Q3dl+pl〕：棕黄色或棕红色,硬塑局部相变为黏土,含螺壳和少量石底部为细圆砾土,棕黄色,中密,潮湿厚度5～10m,Ⅱ级普通土主要下伏全线④粉质黏土〔Q2dl+pl〕：棕红色,硬塑局部相变为黏土,含石厚度6～18m,局部相变为粉土Ⅱ级普通土下伏于全线⑸地质构造测区位于太行山腹背斜隆起的南侧,处于东西向构造和新华夏系构造的复合部位,区广泛发育自燕山运动以来所生成的各种构造行迹,主要以断裂构造为主,褶皱构造表现微弱,主要断层为峪河断层、赤庄断层,九里山断层等综合考虑,测区被第四系覆盖,厚度较大,对线路无影响⑹水文地质特征①地表水测区地表水主要分布于峪河、山门河及清水河,均属于海河水系,发源于太行山,为间歇性河流,其补给来源主要以上游排水和大气降雨为主,地下水径向补给次之。
此外,测区还有数条人工改造的河溪,仅在丰水期补给地下水和汇集地表水,形成季节性地表迳流②地下水测区地下水为第四系孔隙潜水,主要受大气降水及河水补给,地下水一般埋深3～5m,水位随季节而变,变幅1～2m根据调查,地下水对普通混凝土无侵蚀性3．有关水利、工矿企业、交通、文物古迹等对线路改造的影响⑴ 南水北调中线工程总干渠总干渠从市荥阳附近穿黄河后,向北进入境,经市区南部后转向东北,绕过山阳城遗址在与待王车站之间穿过新月线及待焦联络线,在东王与演马庄村之间穿过焦煤集团铁路〔K5+900〕直趋九里山乡,在九里山乡西南穿过焦煤集团城至九里山铁路后折向北,于愦城寨和北庄间穿过既有城集配站至古汉山区间〔K12+600〕总干渠在中州铝厂南侧下穿中州铝厂铁路后向东北方向进入市吴村镇总干渠下穿焦煤集团铁路时,铁路均采用便线方式维持运营,待桥梁建成后线路过渡至原位⑵ 沿线风景名胜区市有得天独厚的旅游资源,北部太行山旅游区"云台山风景名胜区"是国家级风景名胜区、国家森林公园、国家地质公园,近年来旅游形势十分看好,20XX又成为首批世界地质公园境风景名胜区多位于太行山地,距离焦煤集团铁路约20km,风景名胜区对铁路改造没有影响。
⑶ 文物保护区修武县城东北5公里处固村北,有一高出四周2--3米的土丘,名为固龙山文化遗址遗址四周为断崖,出土大量文物,1963年6月,公布为省第一批省级文物保护单位市东北部城乡贵城寨村东南1公里处,为古代贵城遗址总面积有10万平方米,属仰韶文化向龙山文化过渡时期,1963年6月,公布为省第一批省级文物保护单位市区东北城乡城村,为春秋时代的"城"《修武县志》载："春秋城在县西北三十里,又名城"现仅东墙部分较明显,残存100余米,残高1-2米1982年11月,公布为市文物保护单位上述保护区与既有线均相距较远,线路改造对文物保护区没有影响⑷ 工矿企业工业基础雄厚,发展速度快已形成煤炭、电力、冶金、建材、轻工、化工、机械、电子等主导产品煤炭年产量在1000万吨以上,是全国重要的优质无烟煤生产基地火电总装机容量170万千瓦；是全国第三大轮胎生产基地,巨型轮胎填补了国家空白另外纯碱、乙炔炭黑、耐火材料、铝锭、水泥、钢材、平板玻璃等,畅销全国各地年产120万吨氧化铝的中州铝厂,是亚洲最大的铝工业基地沿线分布工矿企业主要有万方铝业股份、爱依斯万方电力、中国铝业公司中州铝厂等,这些工矿企业与焦煤集团东部矿区铁路相距较远,对焦煤集团铁路专用线改造没有影响。
⑸ 交通现状及规划对线路设计的影响至卫辉省道S306在焦煤集团北侧,基本与焦煤集团铁路平行,修武至云台山风景名胜区的省道S233与焦煤集团铁路在城、古汉山之间立体交叉,铁路以2-20m梁桥上跨公路市规划公路没有与焦煤集团相交叉的道路,对焦煤集团东部铁路规划和改造没有影响⑹城市规划根据《市域总体规划》和国家保护耕地的有关政策,市政府出台了《市人民政府关于开发沿山坡地加快工业集聚区建设的意见》,在市的东西两翼沿山区域建成总面积约25万平方公里的工业集聚区,其中马村东区7平方公里,马村南区10.6平方公里,中站西区7.4平方公里与本专用线有关的规划区主要是马村东区和马村南区① 马村东区马村东区即万方工业区,以万方集团所属的万方铝业、爱依斯万方电力、金冠能源等企业为主,规划面积7平方公里主要围为：自焦煤集团铁路向东,沿新月线两侧北至弓、郭弓、弓,东至小庄,南至万方铝厂② 马村南区位于人民大道两侧,北至建设路,南至世纪大道,西起马村区大道,东至三门河及高压走廊,规划面积10.6平方公里,该区域主要位于待王车站的南侧③ 拟建设的口岸站口岸站场、铁路东站拟建于马村区路的西侧,占地分别为160。
