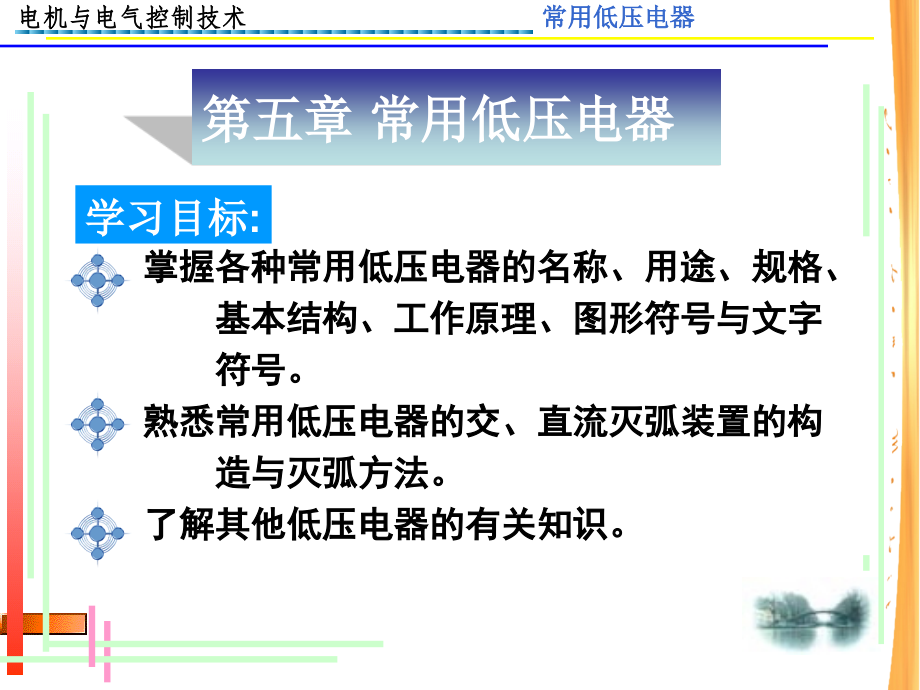

电机与电气控制技术常用低压电器掌握各种常用低压电器的名称、用途、规格、基本结构、工作原理、图形符号与文字符号 熟悉常用低压电器的交、直流灭弧装置的构造与灭弧方法 了解其他低压电器的有关知识第五章 常用低压电器学习目标:电机与电气控制技术常用低压电器低压电器的基本知识开关熔断器主令电器接触器继电器第五章 常用低压电器电机与电气控制技术常用低压电器凡是自动和手动接通和断开电路，以及 能实现对电路或非电对象进行切换、控 制、保护、检测、变换和调节目的的电 器元件统称为电器一、低压电器的定义第一节：低压电器的基本知识低压电器是指用于交流额定电压1200V 及以下、直流额定电压1500V及以下的电 路中起通断、保护、控制或调节作用的电 器产品电机与电气控制技术常用低压电器二、低压电器的分类1．按用途分类用于自动控制系统中发送控制指令的电 器如按钮开关、主令开关、行程开关等用于保护电路及用电设备的电器 如熔断器、热继电器、避雷器等用于电能输送和分配的电器 如断路器、刀开关等用于完成某种动作或传动功能的电器 如电磁铁、电磁离合器等用于各种控制电路和控制系统的电器 例如接触器、控制器、起动器等控制电器:主令电器:保护电器:配电电器:执行电器:电机与电气控制技术常用低压电器依据电磁感应原理来工作的电器。
如交直流 接触器、各种电磁式继电器等2．按工作原理分类电磁式电器非电量控制电器 电器的工作是靠外力或某种非电物理量的变化 而动作的电器如刀开关、速度继电器、压力 继电器、温度继电器等电机与电气控制技术常用低压电器低压开关电器主要用作电源的隔离、线路的 保护与控制 刀开关又称闸刀开关，是一种结构最简单、应用 最广泛的手动电器在低压电路中，作为不频繁 接通和分断电路用，或用来将电路与电源隔离 一、刀开关第二节：开关电机与电气控制技术常用低压电器刀开关的 典型结构电机与电气控制技术常用低压电器刀开关的符号 刀开关的种类很多，按刀的极数可分为单极、双极 和三极按刀的转换方向可分为单掷和双掷；按灭 弧情况可分为带灭弧罩和不带灭弧罩；按接线方式 可分为板前接线式和板后接线式 a)单极；b)双极；c) 三极电机与电气控制技术常用低压电器开启式负荷开关又称为瓷底胶盖刀开关， 简称闸刀开关生产中常用的是HK系列开启 式负荷开关，适用于照明和小容量电动机控 制线路中，供手动不频繁地接通和分断电路 ，并起短路保护作用一）开启式负荷开关HK系列负荷 开关由刀开关 和熔断器组合 而成. 胶盖防止操 作时触及带电 体或分断时产 生的电弧飞出 伤人。
结构电机与电气控制技术常用低压电器符号型号电机与电气控制技术常用低压电器在开启式负荷开关的基础上改进设计的一种开 关 作用：用于手动不频繁的接通和断开带负载的 电路以及作为线路末端的短路保护，也可用于 控制15kW以下的交流电动机不频繁的直接起动 和停止二）封闭式负荷开关常用的封闭式负荷开关有HH3、HH4系列，其中 HH4系列为全国统一设计产品它主要由触头及 灭弧系统、熔断器及操作机构等三部分组成 结构在操作机构中，手柄转轴与 底座之间装有速动弹簧，使 刀开关的接通与断开速度与 手柄操作速度无关 电机与电气控制技术常用低压电器操作机构上装有机械联锁，它可以保证开关合闸时不能打开防护铁盖，而当打开防护铁盖 时，不能将开关合闸特点采用了储能合闸方式，使开关的 分合速度与 手柄操作速度无关 作用：改善开关 的灭弧性能，又能防止触点 停滞在中间位置， 从而提高开关的通断能力， 延长其使用寿命；（二）封闭式负荷开关型号符号与开启式负荷开关相同电机与电气控制技术常用低压电器组合开关又称转换开关，常用于交流 50Hz、380V以下及直流220V以下的电 气线路中，供手动不频繁的接通和分 断电路、电源开关或控制5kW以下小 容量异步电动机的起动、停止和正反转 。
二、组合开关作用：电机与电气控制技术常用低压电器结构与普通闸刀开关 的区别： 转换开关用动触 片代替闸刀，操 作手柄在平行于 安装面的平面内 可左右转动由于采用了扭簧储能，可使触点快速闭 合或分断，从而提高了开关的通断能力 a)外形；b）结构；c)符号电机与电气控制技术常用低压电器HZ6、HZ10、HZ15系列 一般在电气控制线路中普遍采用的是HZ10 系列的组合开关组合开关有单极、双极和多极之分普通类型 的转换开关各极是同时通断的；特殊类型的转 换开关是各极交替通断，以满足不同的控制要 求其表示方法类似于万能转换开关 常用产品分类电机与电气控制技术常用低压电器型号电机与电气控制技术常用低压电器三、低压断路器低压断路器即低压自动空气开关，又称 自动空气断路器 作用：既能带负荷通断电路，又能在失压 、短路和过负荷时自动跳闸，保护线路和 电气设备 是低压配电网络和电力拖动系统中常用的 重要保护电器之一 分类框架式(又称 万能式)塑壳式(又称 装置式)按结构 形式分 类：除用作配电网 络的保护开关 外，还用作电 动机、照明线 路的控制开关主要用作配 电网络的 保护开关电机与电气控制技术常用低压电器（一）结构及工作原理在电气控制线路中，主要采用的是DZ5型和 DZ10系列低压断路器 DZ5—20型 低压断路器 a）外形； b）结构；DZ5型低压断路器 电机与电气控制技术常用低压电器DZ10系列为大电流系列，其额定电流的等 级有100A、250A、600A三种，分断能力 为7~50kA。
在机床电气系统中常用250A以下的等级， 作为电气控制柜的电源总开关 DZ10型低压断路器可根据需要装设 热脱扣器（用双金属片作过负荷保护） 电磁脱扣器（只作短路保护） 复式脱扣器（可同时实现过负荷保护和短路保护） DZ10型低压断路器电机与电气控制技术常用低压电器断路器工作原理演示请点击电机与电气控制技术常用低压电器DZ10型低压断路器操作手柄的三个位置： 合闸位置：手柄向上扳，跳钩被锁扣扣住， 主触点闭合自由脱扣位置：跳钩被释放（脱扣），手柄自 动移至中间，主触点断开分闸和再扣位置：手柄向下扳，主触点断开，使跳钩又被锁扣扣住，从而完成了“再扣”的动 作，为下一次合闸做好了准备如果断路器自动跳闸后， 不把手柄扳到再扣位置（即分闸位置），不能直接合闸DZ10型低压断路器采用钢片灭弧栅，因为脱扣机构的脱 扣速度快，灭弧时间短，一般断路时间不超过一个周期 （0.02s），断流能力就比较大电机与电气控制技术常用低压电器漏电保护断路器 通常称作漏电开关 作用：是一种安全保护电器，路或 设备出现对地漏电或人身触电时，迅速 自动断开电路，能有效的保证人身和线 路的安全 工作原理电磁式电流动作型漏电断路器结构 电机与电气控制技术常用低压电器（二）符号（三）型号 电机与电气控制技术常用低压电器作用： 主要用作短路保护。
优点： 结构简单、价格便宜、使用维护方便等 应用广泛 第三节：熔断器电机与电气控制技术常用低压电器一、结构和工作原理 （一）结构 有填料密闭 管式熔断器 电机与电气控制技术常用低压电器熔管是熔体的保护外壳，用耐热绝缘材料制 成，在熔体熔断时兼有灭弧作用 熔座是熔断器的底座，作用是固定熔管和 外接引线熔体熔体是熔断器的主要组成部分 常用形式：丝状、片状或栅状熔体的材料：①铅、铅锡合金或锌等低熔点 材料，多用于小电流电路；②银、铜等较高熔点的金属， 多用于大电流电路电机与电气控制技术常用低压电器（二）工作原理利用金属导体作为熔体串联在被保护的 电路中，当电路发生过载或短路故障时 ，通过熔断器的电流超过某一规定值时 ，以其自身产生的热量使熔体熔断，从 而自动分断电路，起到保护作用对过载反应很不灵敏 电气设备发生轻度过载时，熔断器将持 续很长时间才熔断，有时甚至不熔断 因此，除在照明电路中外，熔断器一般 不宜用作过载保护，主要用作短路保护 电机与电气控制技术常用低压电器二、常用的低压熔断器熔断器按结构形式分半封闭插入式无填料封闭管式有填料封闭管式自复式电机与电气控制技术常用低压电器RC1A系列插入式熔断器一般用在交流50HZ、额定电压380V及以下，额定电流200A及以下的低压线路末端或分支电路中，作为电气设备的短路保护及一定程度的过载保护。
用途（一）RClA系列插入式熔断器( 瓷插式熔断器)型号结构电机与电气控制技术常用低压电器（二）RLl系列螺旋式熔断器结构用途RLl系列螺旋式熔断器广泛应用于 控制箱、配电屏、机床设备及振 动较大的场合，在交流额定电压 500V、额定电流200A及以下的电 路中，作为短路保护器件电机与电气控制技术常用低压电器RM10系列无填料封 闭管式熔断器a)外形 b)结构（三）RMl0系列无填料封闭管式熔断器型号电机与电气控制技术常用低压电器适用于交流50Hz、额定电压380V或直流 额定电压440V及以下电压等级的动力网 络和成套配电设备中，作为导线、电缆 及较大容量电气设备的短路和连续过载 保护用途（三）RMl0系列无填料封闭管式熔断器电机与电气控制技术常用低压电器结构a)熔体 b)熔管 c）熔断器 d）绝缘操作手柄RT0系列有填料封闭 管式熔断器 型号（四）RT0系列有填料封闭管式熔断器电机与电气控制技术常用低压电器用途是一种大分断能力的熔断器，广泛用于短路 电流较大的电力输配电系统中，作为 电缆、导线和电气设备的短路保护及 导线、电缆的过载保护四）RT0系列有填料封闭管式熔断器电机与电气控制技术常用低压电器（五）快速熔断器 快速熔断器又叫半导体器件保护用熔断器。
结构快速熔断器的 典型 结构图 主要用途：用于硅元件变流装置内部的短路保护 由于硅元件的过载能力差，因此要求短路保护 元件应具有快速动作的特征快速熔断器能满 足这种要求，且结构简单，使用方便，动作灵 敏可靠，因而得到了广泛应用 电机与电气控制技术常用低压电器（六）自复式熔断器 结构自复式熔断器 原理在常温下是固体，电阻值较小，构成电流通路 在短路电流产生的高温下，熔体气化，阻值 剧增，即瞬间呈现高阻状态，从而能将故障电 流限制在较小的数值范围内常用熔断器的熔体一旦熔断，必须更换新 的熔体，这就给使用带来不便，而且延缓 了供电时间自复式熔断器是一种限流电器，其本身不 具备分断能力，但是和断路器串联使用 时，可以提高断路器的分断能力，可以多 次使用熔体是应用非 线性电阻元件 (如金属钠等) 制成电机与电气控制技术常用低压电器熔断器 符号电机与电气控制技术常用低压电器主令电器主要用于接通或断开控制电路 以发出指令或信号，达到对电力拖动系 统的控制主令电器主要有按钮开关、 位置开关和万能转换开关等 按钮开关位置开关万能转换开关第四节：主令电器电机与电气控制技术常用低压电器一、按钮开关 按钮开关是一种用人力(一般为手指或手掌) 操作，并具有储能(弹簧)复位的一种控制开关 。
按钮的触点允许通过的电流较小，一般不超 过5A 一般情况下它不直接控制主电路 ，而是在控制 电路中发出指令或信号去控制接触器、继 电器等电器，再由它们去控制主电路的通 断、功能转换或电气联锁 电机与电气控制技术常用低压电器结构1.接线柱 2.按钮帽 3.复位弹簧 4常闭触头 5.常开触头电机与电气控制技术常用低压电器型号符号电机与电气控制技术常用低压电器二、位置开关位置开关分类行程开关（限位开关） 微动开关 接近开关 电机与电气控制技术常用低压电器（一）行程开关行程开关是用以反应工作机械的行程，发 出命令以控制其运动方向和行程大小的开 关，主要用于机床、自动生产线和其它机 械的限位及程序控制JLXK1-111型行程开关的结构 和动作原理a）结构；b)动作原理； 结构a）JLXK1—311直动式； b)JLXK1—111单轮旋转式； c)JLXK1—211双轮旋转式电机与电气控制技术常用低压电器LXl9K型瞬动型行程开关瞬动原理1.运动部件的 挡铁碰。
