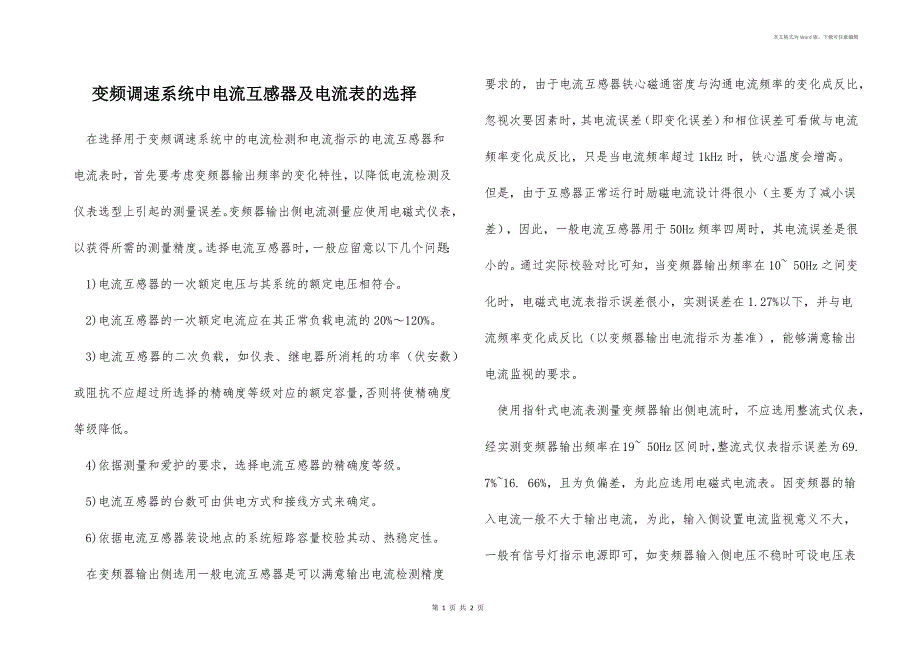

本文格式为Word版，下载可任意编辑变频调速系统中电流互感器及电流表的选择 在选择用于变频调速系统中的电流检测和电流指示的电流互感器和电流表时，首先要考虑变频器输出频率的变化特性，以降低电流检测及仪表选型上引起的测量误差变频器输出侧电流测量应使用电磁式仪表，以获得所需的测量精度选择电流互感器时，一般应留意以下几个问题： 1)电流互感器的一次额定电压与其系统的额定电压相符合 2)电流互感器的一次额定电流应在其正常负载电流的20%～120% 3)电流互感器的二次负载，如仪表、继电器所消耗的功率（伏安数）或阻抗不应超过所选择的精确度等级对应的额定容量，否则将使精确度等级降低 4)依据测量和爱护的要求，选择电流互感器的精确度等级 5)电流互感器的台数可由供电方式和接线方式来确定 6)依据电流互感器装设地点的系统短路容量校验其动、热稳定性 在变频器输出侧选用一般电流互感器是可以满意输出电流检测精度要求的，由于电流互感器铁心磁通密度与沟通电流频率的变化成反比，忽视次要因素时，其电流误差（即变化误差）和相位误差可看做与电流频率变化成反比，只是当电流频率超过1kHz时，铁心温度会增高。
但是，由于互感器正常运行时励磁电流设计得很小（主要为了减小误差），因此，一般电流互感器用于50Hz频率四周时，其电流误差是很小的通过实际校验对比可知，当变频器输出频率在10~ 50Hz之间变化时，电磁式电流表指示误差很小，实测误差在1.27%以下，并与电流频率变化成反比（以变频器输出电流指示为基准），能够满意输出电流监视的要求 使用指针式电流表测量变频器输出侧电流时，不应选用整流式仪表，经实测变频器输出频率在19~ 50Hz区间时，整流式仪表指示误差为69. 7%~16. 66%，且为负偏差，为此应选用电磁式电流表因变频器的输入电流一般不大于输出电流，为此，输入侧设置电流监视意义不大，一般有信号灯指示电源即可，如变频器输入侧电压不稳时可设电压表监视 第 1 页 共 1 页。
