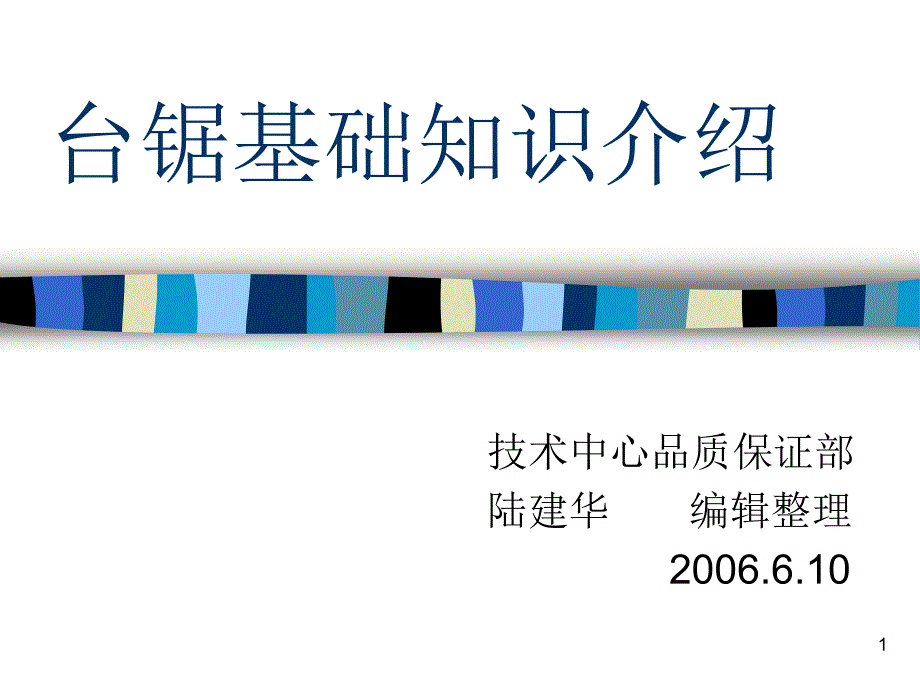

台锯基础知识介绍技术中心品质保证部 陆建华 编辑整理2006.6.101主要内容n台锯简介 n工作原理n所遵循的标准要求n台锯实物分解对照介绍n常见问题n验货中最易导致杀货的问题2台锯简介 n用伸出工作台槽缝的旋 转锯片切割木材和类似 材料的一种工具n该工作台支承工件和将 工件定位，而工件是用 手对着锯片进给的，电 动机和锯片的传动装置 置于工作台面之下3工作原理爆 炸 图4工作原理 电气原理图51、标识 台锯须带有以下标识：n最大和最小锯片直径n额定空载转速n跟刀板厚度n最大切割深度n锯片的旋转方向标记（必须标识在换锯片时不拆卸的部分） ，标记应以凸起或凹陷的箭头，或以其它同等清晰和耐久的 方式标明在主轴附近的固定零件上n锯片安装孔直径n如有调速装置应标明调速方式和所得速度所遵循的标准要求 EN61029-2-162、 锯片防护罩台锯应装有一个适当的防护系统，除安 装在跟刀板上的防护罩外，其它的防护罩 必须使用工具才能拆除所遵循的标准要求 EN61029-2-17（1） 工作台上方防护n台锯应有一个上防护罩， 防护住锯片的顶部和前部 n上防护罩分为可调型和自 合型或综合型，可调型应 能停留于任何能提供所需 保护得位置上，自合型应 能自开自合并始终于工件 上表面保持接触。
所遵循的标准要求 EN61029-2-18n安装在跟刀板上的防护罩 对于适用于台锯的所有直径的锯片、以及锯片 所在任意位置，防护罩必须将从跟刀板上得安 装点至锯片垂直位置工作台上第一歌切割齿之 间所有的锯齿顶部和侧面遮住防护罩的最大 宽度为40mmn防护罩应用类似铝、木材、塑料等材料制成， 以减小它万一碰到锯片时对锯片的伤害所遵循的标准要求 EN61029-2-19所遵循的标准要求 EN61029-2-1n具有以下特性的钢材和轻合金极限抗张强度下，最 小厚度要求：n 塑料材料：壁厚应至少为3mm厚的聚碳酸脂，冲击强度相当于或优越于壁厚至少为3mm的聚碳酸脂的其他材料10n防护罩稳定性测试: 防护罩及其支撑系统应设计和固定得尽可能地不 会与锯片发生碰撞不安装锯片的情况下通过以 下测试来检查n安装在跟刀板上的防护罩前部施加5N力，最大 偏差小于15mmn其它防护罩前部施加20N力，最大偏差小于8mm所遵循的标准要求 EN61029-2-111所遵循的标准要求 EN61029-2-112（2） 工作台下方的防护锯片地任何切割深度与任何斜切角度，都不能碰到工作台下的运动部件用φ12测试指来检查。
所遵循的标准要求 EN61029-2-1133、跟刀板台锯必须装有跟刀板（分料刀）n跟刀板必须与锯片保持在同一平面（偏差±0.2mm）以便 锯片顺利通过切割槽，与锯片的相对距离必须不会随切割 深度的改变而改变n跟刀板硬度要求必须为43HRC ±5HRC.n跟刀板前沿必须有一倒角，引导跟刀板进入锯缝在工作 长度上厚度公差控制在±0.2mm内，n保持两个5mm： a）任何切割深度，跟刀板与锯齿之间的径向距离不能超 过5mm b）跟刀板顶部低于最高位置的锯齿顶部不超过5mm所遵循的标准要求 EN61029-2-114所遵循的标准要求 EN61029-2-115n跟刀板的厚度应大 于锯片基体厚度， 小于锯缝（切割槽 ）宽度n跟刀板必须有足够 的稳定性，以防止 向锯片移动通过 以下测试来检查： 按图中描述扭矩紧 固住跟刀板，在跟 刀板顶部，施加一 个水平方向力所遵循的标准要求 EN61029-2-116n跟刀板必须有足 够的弹性. 按图中描述扭矩 紧固住跟刀板， 在跟刀板顶部， 施加一个水平方 向力保持1分钟， 拉力撤销后，偏 移不超过0.5mm所遵循的标准要求 EN61029-2-1174、锯片n锯片必须符合EN847-1所遵循的标准要求 EN61029-2-118n刀头角度，宽度及基体厚度要求所遵循的标准要求 EN61029-2-119所遵循的标准要求 EN61029-2-120所遵循的标准要求 EN61029-2-1215、工作台n支承工件的工作台 尺寸应符合图所遵循的标准要求 EN61029-2-122n图中所提尺寸为工作台总尺寸，工作台表面可以 是不连续的，可由使用者用多于一块零部件拼装 而成，但必须借助于工具才能拆卸。
n对于最大设计直径的锯片，处于最大切割深度时 ，工作台上的锯片槽尺寸应符合图 所示n锯片槽必须由容易被切断的材料如塑料、木头、 轻合金等材料制成，且容易被更换n若台锯可用于斜切割，必须是由锯片倾斜，而不 能由工作台倾斜所遵循的标准要求 EN61029-2-1236、靠栅(1) 台锯必须有一个切割靠栅n靠栅的工作面最小高度应为50mm或最大切割深度 中的小者n靠栅必须有两个引导面一个用于大切割深度，一 个用于小切割深度，当锯片倾斜45°时不可与靠栅 接触，用于小切割深度的靠栅高度不大于12mmn引导面可能 会与锯片相碰，必须由铝、塑料或木头 制成所遵循的标准要求 EN61029-2-124( 2 )可移动式（滑动）靠栅n台锯可带有一个滑动靠栅，滑动靠栅不能被提出或滑 出轨道n滑动靠栅末端与锯片的最近点之间的距离不能超过 15mmn如果滑动靠栅与锯片的接触不可避免，则靠栅与锯片 靠近的部分不能 由会因与锯片接触而导致碎裂或导致 锯片碎裂的材料制成，应由铝、木头、塑料等材料制 成n滑动靠栅的最小高度应为30mm，或最大切割深度中 的小者n如果要从锯片上防护罩下面通过，则最大高度不可超 过12mm所遵循的标准要求 EN61029-2-1257、锯片压板n锯片压板的外径应至少为锯片直径 的0.2倍。
