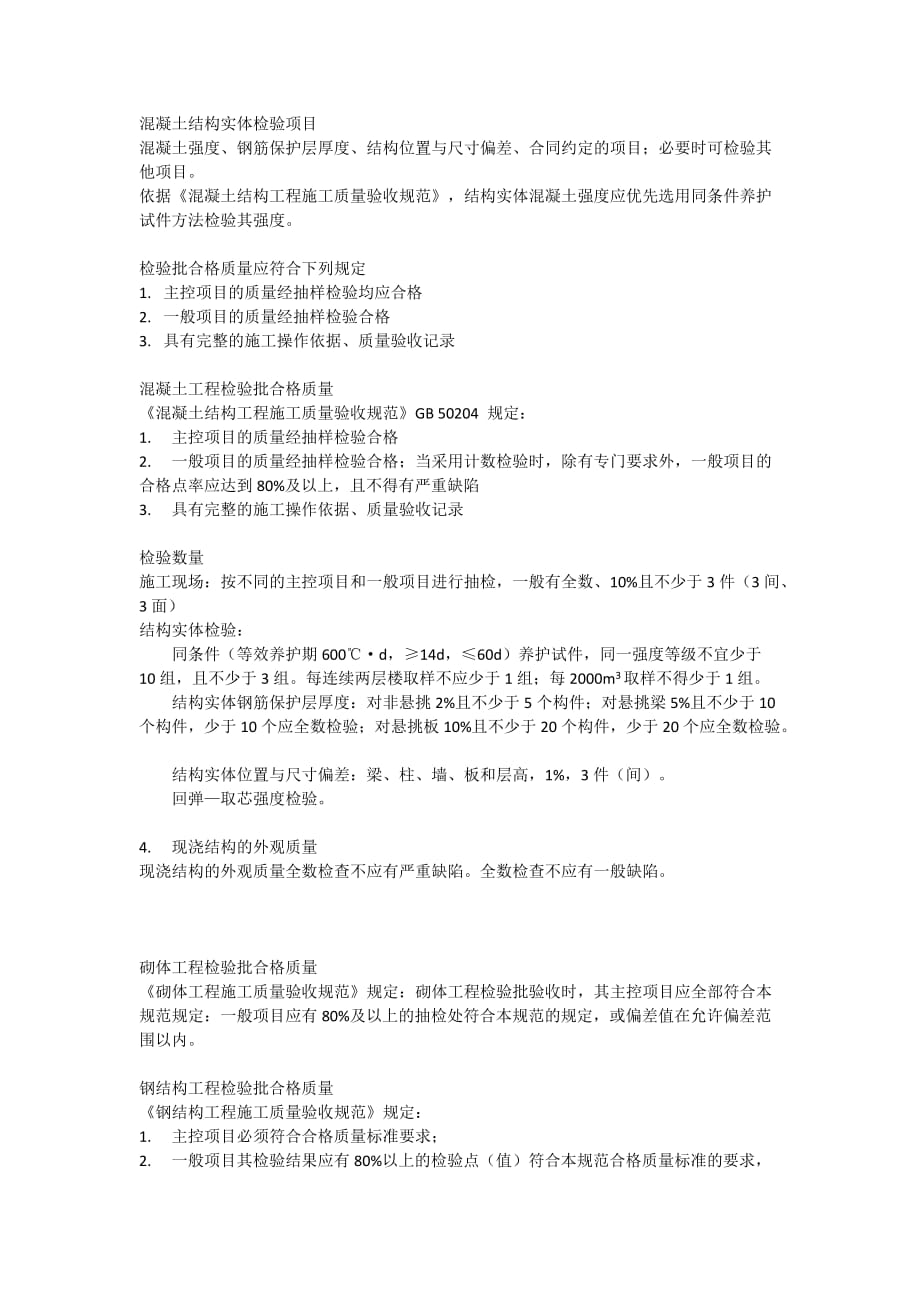

混凝土结构实体检验项目混凝土强度、钢筋保护层厚度、结构位置与尺寸偏差、合同约定的项目;必要时可检验其他项目依据《混凝土结构工程施工质量验收规范》,结构实体混凝土强度应优先选用同条件养护试件方法检验其强度检验批合格质量应符合下列规定1. 主控项目的质量经抽样检验均应合格2. 一般项目的质量经抽样检验合格3. 具有完整的施工操作依据、质量验收记录混凝土工程检验批合格质量《混凝土结构工程施工质量验收规范》GB 50204 规定:1. 主控项目的质量经抽样检验合格2. 一般项目的质量经抽样检验合格;当采用计数检验时,除有专门要求外,一般项目的合格点率应达到80%及以上,且不得有严重缺陷3. 具有完整的施工操作依据、质量验收记录 检验数量施工现场:按不同的主控项目和一般项目进行抽检,一般有全数、10%且不少于3件(3间、3面)结构实体检验:同条件(等效养护期600℃·d,≥14d,≤60d)养护试件,同一强度等级不宜少于10组,且不少于3组每连续两层楼取样不应少于1组;每2000m3取样不得少于1组结构实体钢筋保护层厚度:对非悬挑2%且不少于5个构件;对悬挑梁5%且不少于10个构件,少于10个应全数检验;对悬挑板10%且不少于20个构件,少于20个应全数检验。
结构实体位置与尺寸偏差:梁、柱、墙、板和层高,1%,3件(间)回弹—取芯强度检验4. 现浇结构的外观质量现浇结构的外观质量全数检查不应有严重缺陷全数检查不应有一般缺陷砌体工程检验批合格质量《砌体工程施工质量验收规范》规定:砌体工程检验批验收时,其主控项目应全部符合本规范规定:一般项目应有80%及以上的抽检处符合本规范的规定,或偏差值在允许偏差范围以内钢结构工程检验批合格质量《钢结构工程施工质量验收规范》规定:1. 主控项目必须符合合格质量标准要求;2. 一般项目其检验结果应有80%以上的检验点(值)符合本规范合格质量标准的要求,且最大值不应超过其允许偏差的1.2倍3. 具有完整的施工操作依据、质量验收记录4、 工程质量不符合要求时的处理 《建筑工程施工质量验收统一标准》 GB50300当建筑工程施工质量不符合要求时,应按下列规定进行处理:1 经返工或返修的检验批,应重新进行验收; 2 经有资质的检测机构检测鉴定能够达到设计要求的检验批,应予以验收; 3 经有资质的检测机构检测鉴定达不到设计要求、但经原设计单位核算认可能够满足安全和使用功能的检验批,可予以验收; 4 经返修或加固处理的分项、分部工程,满足安全和使用要求时,可按技术处理方案和协商文件的要求予以验收。
经返修或加固处理仍不能满足安全或重要使用功能的分部工程及单位工程,严禁验收 选用有相应标准的检测方法,应遵守原则:1. 对通用的检测项目,应选用国家标准或行业标准:2..对于有地区特色的检测项目,可选用地方标准: 3.对同一种方法,地方标准与国家标准或行业标准有不一致时,有地区特色的部分宜按地方标准执行,检测的基本原则和基本操作要求应按国家标准或行业标准执行: 4.当国家标准、行业标准或地方标准的规定与实际情况确有差异或存在明显不适用问题时,可对相应的规定做出适当的调整或修正: 但调整与修正应有充分的依据: 调整与修正 内容应在检测方案中予以说明主控项目建筑工程中对安全、节能、环境保护和主要使用功能起决定性作用的检验项目检测批抽样原则和方法1 根据检测目的、依据验收标准成相应检测标准2 区分主控项目(错判率α和误判率β均为5%) 和一股项目(错判率α 为5%和漏判率β10%),区分计量抽样和计数抽样方案3 把握具有代表性与随机抽样的关系4 检测批抽样与检测批的总容量有关,检测批抽样具有最小容量,数量可变化,数量愈大,标准差愈小5检测批的检测结果要满足推定区间,满足推定区间的限制由相关标准定。
混凝土结构1. 非破损检测方法2. 局部破损检测方法3. 回弹法4. 超声回弹综合法5. 钻芯法6. 超声法7. 拔出法8. 后锚固法砌体结构——砌体由砌块和砌筑砂浆组成,砖砌强度由砖强度和砂浆强度组合而成可以分别检测砖强度和砂浆强度,由此推算砖砌体强度;也可以直接检测砖砌体强度砌体的施工质量包括,组砌方式、灰缝砂浆饱满度、灰缝厚度、截面尺寸、垂直度等1. 贯入法检测砂浆2. 原位轴压法检测砌体3. 扁顶法检测砌体4. 原位单剪法5. 推出法检测砂浆6. 筒压法检测砂浆7. 回弹法检测砂浆8. 点荷法检测砂浆9. 砂浆片剪切法检测砂浆推定值的计算1. 先求样品的平均值2. 再求标准差3. 根据查出K1,K2(推定区间的上限系数和下限系数)4. 用K1,K2分别乘标准差,得出两个结果5. 用平均值分别减去步骤4算出的两个结果,得到推定上限值和推定下限值6. 算出上限值与下限值之差△K7. 推定区间限制判断:△K<5Mpa与0.1平均值的较大者,则满足要求,取推定上限值为最终结果离群【(平均值减去最大或最小值)/n-1的标准差】*【根号(n-1/n)】得出结果后,与临界值比较,大于临界值时,则判定为离群。
总体修正量法均值推定区间上限值Uu=样品的平均值+K0.5*样品的标准差均值推定区间下限值Ul=样品的平均值-K0.5*样品的标准差Uu-Ul之差应小于[(Uu+Ul)/2]*10%,时才能推定总修正量=芯样均值推定区间上限值Uu-强度换算均值推定区间上限值Uu相应测区强度修正=所有的测区换算值+总修正量对应样本修正量法对应样本修正量=芯样强度平均值-芯样强度换算平均值对应样本修正系数法对应样本修正系数=芯样强度的平均值/芯样强度换算平均值一一对应样本修正系数法=各对应样本修正系数之和/样本数量检测批:检测项目相同、质量要求相同、生产工艺相同、有一定数量构件组成的检测对象硫磺胶泥补平:一般适用于自然干燥状态下抗压试验的芯样试件补平水泥砂浆补平:一般适用于潮湿状态下抗压试验的芯样试件补平钢筋探测仪:探测钢筋位置的定位仪(磁感仪),应适用于现场操作,其最大探测深度不应少于60mm,探测位置偏差不宜大于±5mm钻芯直径的确定钻取的芯样公称直径不宜小于骨料最大粒径的3倍;采用小直径芯样时,公称直径不应小于70mm且不得小于骨料最大粒径的2倍取样规定:标准芯样试件的最小样本量不宜少于15个,小直径芯样试件的最小样本量应适当增加。
单个构件的强度推定值1. 钻芯确定单个构件的混凝土强度推定值时,有效芯样试件的数量不应少于3个;对于较小构件,有效芯样试件的数量不得少于2个2. 单个构件的混凝土强度推定值不再进行数据的舍弃,而应按有效芯样试件混凝土抗压强度值中的最小值确定当采用修正量的方法时,芯样试件的数量和取芯位置应符合下列要求:1. 标准芯样试件的数量不应少于6个,小直径芯样试件数量宜适当增加2. 芯样应从采用简洁检测方法的结构构件中随机抽取3. 当采用的间接检测方法为无损检测方法时,钻芯位置应与间接检测方法相应的测区重合4. 当采用的间接检测方法对结构构件有损伤时,钻芯位置应布置在相应侧区的附近。
