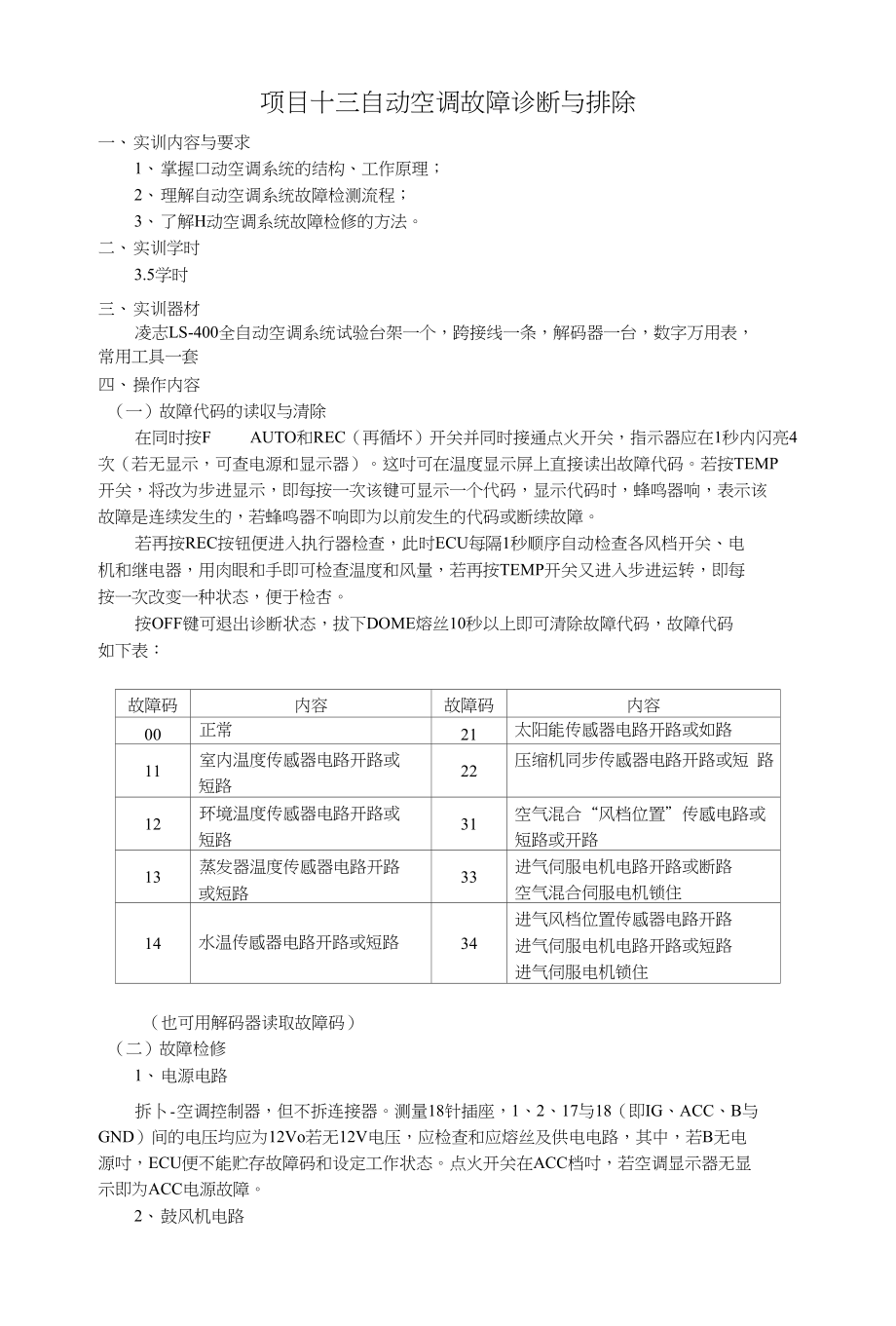

项目十三自动空调故障诊断与排除一、 实训内容与要求1、 掌握口动空调系统的结构、工作原理；2、 理解自动空调系统故障检测流程；3、 了解H动空调系统故障检修的方法二、 实训学时3.5学时三、 实训器材凌志LS-400全自动空调系统试验台架一个，跨接线一条，解码器一台，数字万用表， 常用工具一套四、 操作内容（一）故障代码的读収与清除在同时按F AUTO和REC（再循坏）开关并同时接通点火开关，指示器应在1秒内闪亮4 次（若无显示，可查电源和显示器）这吋可在温度显示屏上直接读出故障代码若按TEMP 开关，将改为步进显示，即每按一次该键可显示一个代码，显示代码时，蜂鸣器响，表示该 故障是连续发生的，若蜂鸣器不响即为以前发生的代码或断续故障若再按REC按钮便进入执行器检查，此时ECU每隔1秒顺序自动检查各风档开关、电 机和继电器，用肉眼和手即可检查温度和风量，若再按TEMP开关又进入步进运转，即每 按一次改变一种状态，便于检杏按OFF键可退出诊断状态，拔下DOME熔丝10秒以上即可清除故障代码，故障代码 如下表：故障码内容故障码内容00正常21太阳能传感器电路开路或如路11室内温度传感器电路开路或 短路22压缩机同步传感器电路开路或短 路12环境温度传感器电路开路或 短路31空气混合“风档位置”传感电路或 短路或开路13蒸发器温度传感器电路开路 或短路33进气伺服电机电路开路或断路 空气混合伺服电机锁住14水温传感器电路开路或短路34进气风档位置传感器电路开路 进气伺服电机电路开路或短路 进气伺服电机锁住（也可用解码器读取故障码）（二）故障检修1、 电源电路拆卜-空调控制器，但不拆连接器。
测量18针插座，1、2、17与18（即IG、ACC、B与 GND）间的电压均应为12Vo若无12V电压，应检查和应熔丝及供电电路，其中，若B无电 源吋，ECU便不能贮存故障码和设定工作状态点火开关在ACC档吋，若空调显示器无显 示即为ACC电源故障2、 鼓风机电路打开风扇和空调，若鼓风机不转则应检查取暖继电器取卜继电器并连接继电器屎4、 5脚，鼓风机应转否则，如测继电器1、3脚有电压为继电器损坏连接继电器座4、5脚 若风机不转，则为风机送风电阻或电源故障若风机不能调速多为功率晶体管损坏（在蒸发 器组件内），若无最高速为高速继电器损坏3、 空气混合风档及电路检修混合风档不正常会引起无冷气，冷气不足等故障拆下空调控制器（但连接器仍连着），接通点火开关，调定温度及空气混合风档应起作用，同 吋测量混合风档传感器端子TP和SG（即16脚插座中14 M 16脚间）的电压应随设定温度能 连续变化冷气最足为4V,暖气最足为IV若不正常可取下取暖组件，脱开空气混合伺服 电机插座,测1・3脚电阻为4.7〜7.2kQ, 1-3脚间电阻约在1〜4kQ间变化，2-6脚之间（即 电机两端）不应开路或短路4、 进气风档及传感电路进气风档传感器装在伺服电机组件内。
打开点火，按REL/FRS开关，进气风门应能在新鲜空气和再循环之间转换，此时测量传感 器端子TP和SG（即16针插座13与16脚）间电压，在新鲜空气时约IV,再循环时应为4V 若不正常，脱开进气伺服电机组件接头，测1-3脚间电阻应为3.7〜5.7 kQ之间，4-5脚间应 导通5、 方式伺服电机电路当AUTO（自动）开关接通时，控制方式伺服电机可使出风自动在吹脸和吹脚方式间转换 当AUTO开关断开时，由手动开关选定某一位置检修时先固定在执行器检查方式，按下 TEMP开关，使其进入步进方式，再依次按该开关，气流变化方式从吹脸最冷，到吹脚和除 霜方式依次变化否则可取下取暖组件，拔去方式伺服组件插头，使6脚接电源正，7脚接 电源负，然后将电源负极依次接1、2、3、4、5脚，则工作方式也应按上述顺序变化，否则 即为组件损坏在步进方式下，1、2、3、4、5脚的电压应依次为06、 冷气最足伺服电机木电路可使风档在开、半开、关三个方式之间转换，当风吹向脚时，该风档一肓关闭， 检修时可设定到执行器检杳状态，在步进方式根据风量和风档运转噪声检杳风档能否转换 否则可拆下取暧器组件，脱开冷气最足伺服电机插头，把电源止极接4脚，负极接5脚，然 后使1、2、3端依次与电源负极相连，若风档位置不能转换，为电机组件损坏，若正常则为 配线或ECU损坏。
7、 各温度传感器拆下仪表板1号下罩，脱开室内温度传感器及环境温度传感器（环境温度传感器在前散 热器护栅内），测其电阻，25ºC时应为1.6-1.8RQ,温度越低阻值越人拆下蒸发器温 度传感器,其电阻：在0°C时,4.5・5.2kQ； 15°C:2〜2.7kQ8、 太阳能传感器拆下杂物箱脱开太阳能传感器连接器，测其反向电阻，当传感器用布蒙住时，阻值为无 穷大，灯光照射时约4kQ,当灯逐渐移开时阻值逐渐增大9、 压缩机同步传感器压缩机每转一转该传感器可向ECU发送4个脉冲若压缩机皮带或电磁离合器打滑， 空调ECU将使压缩机停止工作，几指示器以1秒间隔闪烁检查时须脱开压缩机同步传感 器连线，阻值约为6.5k Q10、 压缩机电路电磁离合器的供电是由空调ECU通过发动机ECU及空调继电器供给的接通点火开关, 开风扇和空调，离合器应吸合若不吸合，可脱开电磁离合器引线，直接送12V电源，不 吸合为离合器损坏，若吸合则为供电电路故障，可依次检查空调继电器（在5号接线盒内）发 动机ECU和空调ECU对应脚的电压11、压力开关当系统压力低于0.2MPa或高于2.7MPa时，压力开关应断开而使压缩机停止工作。
检 修时可接上压力表，若压力在内压力开关不通，则为压力开关损坏四、 注意事项1、 保证工作场地通风良好，避免人员吸入R134a；2、 操作吋，戴上手套和安全眼镜；3、 不要在近火处或发热体旁边进行维修；4、 严禁用压缩空气对系统试压测漏；5、 如果系统管路已经充注R134a,不要打开压缩机的冷冻机汕加注塞五、 实训考核表序号考核内容配分评分标准考核记录得分1遵守安全操作规程违反安全规则记本题为0分2人工调取故障代码20跨接线跨接不正确扌II 1()分读取不正确扣10分3仪器调取故障代码20连接仪器不正确扣10分测试过程不正确扣10分4杳找故障码对应的故 障，并判断故障原因10错误扣10分5利用正确的方法排出 故障30不能排除故障扣30分少排除处故障一项扣15分白制处故障扣15分6规范作业悄况20每次扣5分，扣完为止7分数总计100。
