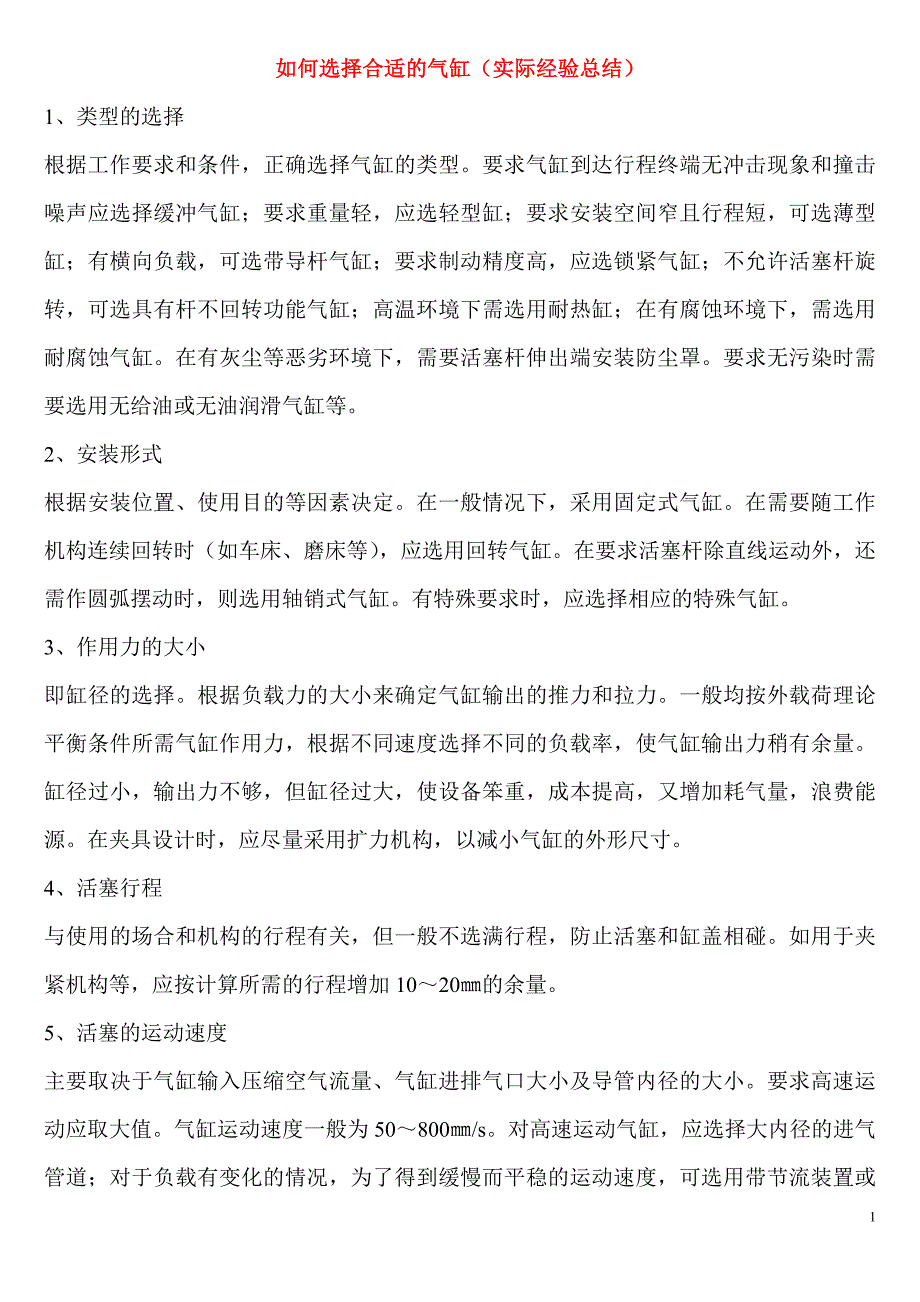

如何选择合适的气缸（实际经验总结）1、类型的选择 根据工作要求和条件，正确选择气缸的类型要求气缸到达行程终端无冲击现象和撞击噪声应选择缓冲气缸；要求重量轻，应选轻型缸；要求安装空间窄且行程短，可选薄型缸；有横向负载，可选带导杆气缸；要求制动精度高，应选锁紧气缸；不允许活塞杆旋转，可选具有杆不回转功能气缸；高温环境下需选用耐热缸；在有腐蚀环境下，需选用耐腐蚀气缸在有灰尘等恶劣环境下，需要活塞杆伸出端安装防尘罩要求无污染时需要选用无给油或无油润滑气缸等 2、安装形式 根据安装位置、使用目的等因素决定在一般情况下，采用固定式气缸在需要随工作机构连续回转时（如车床、磨床等），应选用回转气缸在要求活塞杆除直线运动外，还需作圆弧摆动时，则选用轴销式气缸有特殊要求时，应选择相应的特殊气缸 3、作用力的大小即缸径的选择根据负载力的大小来确定气缸输出的推力和拉力一般均按外载荷理论平衡条件所需气缸作用力，根据不同速度选择不同的负载率，使气缸输出力稍有余量缸径过小，输出力不够，但缸径过大，使设备笨重，成本提高，又增加耗气量，浪费能源在夹具设计时，应尽量采用扩力机构，以减小气缸的外形尺寸 4、活塞行程与使用的场合和机构的行程有关，但一般不选满行程，防止活塞和缸盖相碰。
如用于夹紧机构等，应按计算所需的行程增加10～20㎜的余量 5、活塞的运动速度主要取决于气缸输入压缩空气流量、气缸进排气口大小及导管内径的大小要求高速运动应取大值气缸运动速度一般为50～800㎜/s对高速运动气缸，应选择大内径的进气管道；对于负载有变化的情况，为了得到缓慢而平稳的运动速度，可选用带节流装置或气—液阻尼缸，则较易实现速度控制选用节流阀控制气缸速度需注意：水平安装的气缸推动负载时，推荐用排气节流调速；垂直安装的气缸举升负载时，推荐用进气节流调速；要求行程末端运动平稳避免冲击时，应选用带缓冲装置的气缸 气缸的选型程序1：根据操作形式选定气缸类型：气缸操作方式有双动，单动弹簧压入及单动弹簧压出等三种方式程序2：选定其它参数：1、选定气缸缸径大小 根据有关负载、使用空气压力及作用方向确定2、选定气缸行程 工件移动距离3、选定气缸系列4、选定气缸安装型式 不同系列有不同安装方式，主要有基本型、脚座型、法兰型、U型钩、轴耳型5、选定缓冲器 无缓冲、橡胶缓冲、气缓冲、油压吸震器6、选定磁感开关 主要是作位置检测用，要求气缸内置磁环7、选定气缸配件 包括相关接头 二、方向阀的选择1、选用阀的适用范围应与使用现场的条件相一致。
即应根据使用场合的气源压力大小、电源条件（交直流、电压大小及波动范围）、介质温度、湿度、环境温湿度、粉尘、振动等选用适合在此条件下可靠使用的阀 2、选用阀的功能及控制方式应符合系统工作要求即应根据气动系统对元件的位置数、通路数、记忆性、静置时通断状态和控制方式等的要求选用符合所需功能及控制方式的阀 3、选用阀的流通能力应满足系统工作要求即应根据气动系统对元件的瞬时最大流量的要求按平均气流速度15～25m/s计算阀的通径，查出所需阀的流通能力C值（或KV）、CV值、额定流量下的压降、标准额定流量及S值等，据此选用满足系统流通能力要求的阀 4、选用阀的性能应满足系统工作要求即应根据气动系统最最低工作压力或最低控制压力、动态性能、最高工作频率、持续通电能力、阀的功耗、寿命及可靠性等的要求选用符合所需性能指标的阀 5、选用阀的安装方式应根据阀的质量水平、系统占有空间要求及便于维修等综合考虑目前我国广泛的应用换向阀为板式安装方式，它的优点是便于装拆和维修，ISO标准也采用了板式安装方式，并发展了集装板式安装方式因此，推荐优先采用板式安装方式但由于元件质量和可靠性不断提高，管式安装方式的阀占有空间小，也可以集装安装，故也得到了应用。
所以，选用时，应根据实际情况确定 6、尽量选用标准化产品由于标准化产品采用了批量生产手段，质量稳定可靠、通用化程度较高、价格便宜 7、选用阀的价格应与系统水平及可靠性要求相适应即应根据气动系统先进程度及可靠性要求来考虑阀的价格在保证系统先进、可靠、使用方便的前提下，力求价格合理，不要不顾质量而追求低成本 8、大型控制系统设计时，要考虑尽可能使用集成阀和信号的总线控制型式方向控制阀的选型1、方向控制阀系列的选择：应根据所配套的不同的执行元件选择不同功能系列的阀2、方向控制阀规格的选择：选择阀的流通能力应满足系统工作要求，即应根据气动系统对元件的瞬时最大流量的要求来计算阀的通径3、控制方式的选择：应根据工作要求及气缸的动作方式选择合适的换向阀控制方式4、使用电压的选择： 三、减压阀的选择1、根据气动控制系统最高工作压力来选择减压阀，气源压力应比减压阀最大工作压力大0.1Mpa2、 要求减压阀的出口压力波动小时，如出口压力波动不大于工作压力最大值的±0.5%，则选用精密型减压阀3、如需遥控时或通径大于20㎜以上时，应尽量选用外部先导式减压阀减压阀的选择1、根据通过减压阀的最大流量，选择阀的规格。
2、根据功能要求，选择阀的品种如调压范围、稳压精度（是否要选精密型减压阀）、需遥控否（遥控应选外部先导式减压阀）、有无特殊功能要求（是否要选大流量减压阀或复合功能减压阀） 四、溢流阀的选用1、根据需要的溢流量来选择溢流阀的通径2、对溢流阀来说，希望气动回路刚一超过调定压力，阀门便立即排气，而一旦压力稍低于调定压力便能立即关闭阀门这种从阀门打开到关闭过程中，气动回路中的压力变化越小，溢流特性越好在一般情况下，应选用调定压力接近最高使用压力的溢流阀3、如果管径大（如通径15㎜以上）并远距离操作时，宜采用先导式溢流阀 五、过滤器的选用1、选择过滤器的类型根据过滤对象的不同，选择不同类型的过滤器2、按所需处理的空气流量QV（换算成标准状态下）选择相应规格的过滤器所选用的过滤器额定流量QO与实际处理流量Qr之间应有如下关系：Qr≤QO 六、油雾器的选择应根据通过油雾器的最大输出流量和最小滴下流量的要求，选择油雾器的规格汽缸如何选择？汽缸如何选择？总共需要考虑哪些因素啊？汽缸的选择!要考虑一下几点1、用处，用在什么地方，高温粉尘等场所要考虑清楚2、行程 缸径3、安装形式4. 那受力如何考虑呢？还有费用也要考虑吧？5. 还用用材啊6， 首选缸径，次选行程，再选安装方式，最后选有无缓冲磁环。
7‘ 同意 加上是否要自润滑，冷却性能也要考虑如何选择电动机关于转矩是怎么算出来的，功率有时怎么算出来的？ 电动机的功率．应根据生产机械所需要的功率来选择，尽量使电动机在额定负载下运行选择时应注意以下两点： (1＞如果电动机功率选得过小．就会出现“小马拉大车”现象，造成电动机长期过载．使其绝缘因发热而损坏．甚至电动机被烧毁 (2)如果电动机功率选得过大．就会出现“大马拉小车”现象．其输出机械功率不能得到充分利用，功率因数和效率都不高(见表)，不但对用户和电网不利而且还会造成电能浪费要正确选择电动机的功率，必须经过以下计算或比较： (1)对于恒定负载连续工作方式，如果知道负载的功率 (即生产机械轴上的功率)Pl(kw)．可按下式计算所需电动机的功率P(kw)： P=P1/n1n2式中 n1为生产机械的效率；n2为电动机的效率即传动效率按上式求出的功率，不一定与产品功率相同因此．所选电动机的额定功率应等于或稍大于计算所得的功率 例：某生产机械的功率为3．95kw．机械效率为70％、如果选用效率为0．8的电动机，试求该电动机的功率应为多少kw?解：P=P1/ n1n2=3.95/0.7*0.8=7.1kw由于没有7．1kw这—规格．所以选用7．5kw的电动机。
2)短时工作定额的电动机．与功率相同的连续工作定额的电动机相比．最大转矩大，重量小，价格低因此，在条件许可时，应尽量选用短时工作定额的电动机 (3)对于断续工作定额的电动机，其功率的选择、要根据负载持续率的大小，选用专门用于断续运行方式的电动机负载持续串Fs％的计算公式为 FS％＝tg/(tg+to)×100％式中 tg为工作时间，t为停止时间min；tg十to为工作周期时间min 此外．也可用类比法来选择电动机的功率所谓类比法就是与类似生产机械所用电动机的功率进行对比具体做法是：了解本单位或附近其他单位的类似生产机械使用多大功率的电动机，然后选用相近功率的电动机进行试车试车的目的是验证所选电动机与生产机械是否匹配验证的方法是：使电动机带动生产机械运转，用钳形电流表测量电动机的工作电流，将测得的电流与该电动机铭牌上标出的额定电流进行对比如果电功机的实际工作电流与铭脾上标出的额定电流上下相差不大．则表明所选电动机的功率合适如果电动机的实际工作电流比铭牌上标出的额定电流低70％左右．则表明电动机的功率选得过大(即“大马拉小车”应调换功率较小的电动机如果测得的电动机工作电流比铭牌上标出的额定电流大40％以上．则表明电动机的功率选得过小(即"小马拉大车")，应调换功率较大的电动机表:负载情况空载1/4负载1/2负载3/4负载满载功率因数0.20.50.770.850.89效率00.780.850.880.895发表于《电器元件论坛 》 怎样选择电动机保护用断路器 cqs0088 Xcqs0088断路器是配电系统中主要的保护电器之一，也是功能最完善的保护电器，其主要作用是作为短路、过载、接地故障、失压以及欠电压保护。
根据不同需要，断路器可配备不同的继电器或脱扣器脱扣器是断路器总体的一个组成部分，而继电器，则通过与断路器操作机构相连的欠电压脱扣器、分励脱器来控制断路器低压断路器一般由脱扣器来完成其保护功能标明低压断路器电流特性的参数很多，容易混淆不清在设计文件中，常常在标明断路器的电流值时，不说明电流值的参数 国标《低压开关设备和控制设备 低压断路器》GBl4048.2—94(等效采用IEC947—2)对断路器的额定电流使用两个概念，断路器的额定电流1n和断路器壳架等级额定电流1nm，并给出如下定义： ——断路器的额定电流1n，是指脱扣器能长期通过的电流，也就是脱扣器额定电流对带可调式脱扣器的断路器则为脱扣器可长期通过的最大电流 ——断路器壳架等级额定电流lnm，用基本几何尺寸相同和结构相似的框架或塑料外壳中所装的最大脱扣器额定电流表示 国标GBl4048.2—94中对断路器额定电流的定义与我们通常所说的概念有些不同当我们提及“断路器额定电流”这一概念时，通常指“断路器壳架等级额定电流”而不是“脱扣器额定电流”例如当我们选择一只DZ20Y—100／3300—80A型断路器时，通常我们简单地说其额定电流为100A，脱扣器的额定电流为80A。
多数低压断路器供应商所提供的产品资料中，也一般不提“断路器壳架等级额定电流”这一复杂的说法，而只给出“断路器额定电流”这一参数，其实就是“断路器额定电流”作为“断路器壳架等级额定电流”的一种简称，似乎较为合适也许标准中对额定电流的定义与平时使用的不一致是导致混乱的原因之一 “断路器壳架等级额定电流”是标明断路器的框架通流能力的参数，主要由主触头的通流能力决定，它也决定了所能安装的脱扣器的最大额定电流值在选择断路器时，此参数是不可缺少的 2、过电流脱扣器的电流参数 断路器的脱扣器型式有。
