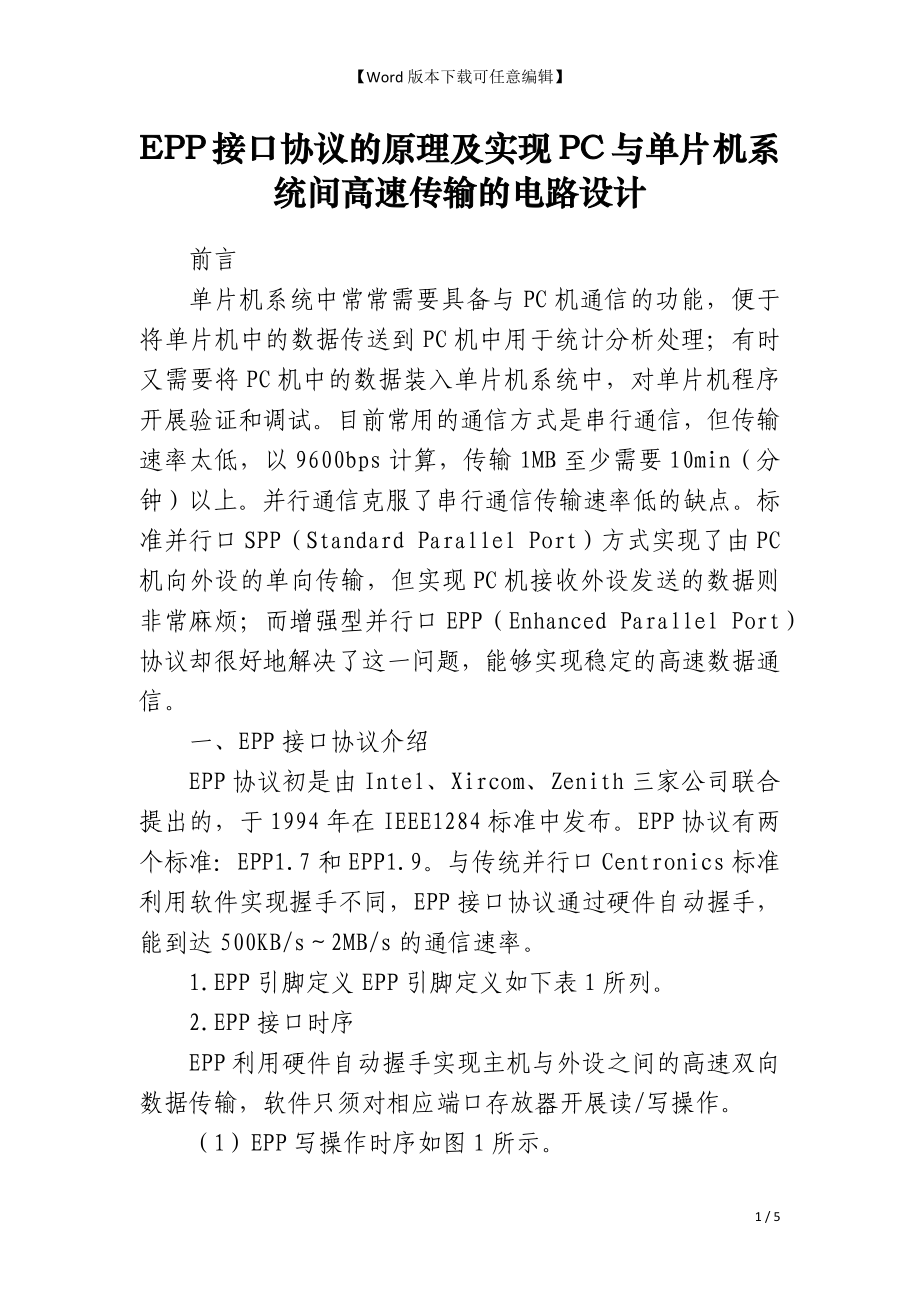

Word版本下载可任意编辑】 EPP接口协议的原理及实现PC与单片机系统间高速传输的电路设计 前言 单片机系统中常常需要具备与PC机通信的功能，便于将单片机中的数据传送到PC机中用于统计分析处理；有时又需要将PC机中的数据装入单片机系统中，对单片机程序开展验证和调试目前常用的通信方式是串行通信，但传输速率太低，以9600bps计算，传输1MB至少需要10min（分钟）以上并行通信克服了串行通信传输速率低的缺点标准并行口SPP（Standard Parallel Port）方式实现了由PC机向外设的单向传输，但实现PC机接收外设发送的数据则非常麻烦；而增强型并行口EPP（Enhanced Parallel Port）协议却很好地解决了这一问题，能够实现稳定的高速数据通信 一、EPP接口协议介绍 EPP协议初是由Intel、Xircom、Zenith三家公司联合提出的，于1994年在IEEE1284标准中发布EPP协议有两个标准：EPP1.7和EPP1.9与传统并行口Centronics标准利用软件实现握手不同，EPP接口协议通过硬件自动握手，能到达500KB/s～2MB/s的通信速率。
1.EPP引脚定义EPP引脚定义如下表1所列 2.EPP接口时序 EPP利用硬件自动握手实现主机与外设之间的高速双向数据传输，软件只须对相应端口存放器开展读/写操作 （1）EPP写操作时序如图1所示 CPU实现向外设写数据的操作步骤如下： ①程序对EPP数据存放器执行写操作； ②nWrite置低； ③CPU将有效数据送到数据总线上； ④nDStrb（nAStrb）变低（只要nWait为低）； ⑤主机等待nWait变高，确认数据发送成功； ⑥主机等待nWait变高，确认数据发送成功； ⑦EPP写周期结束 （2）EPP读操作时序如图2所示 CPU实现从外设读数据的操作步骤如下： ①程序对相应EPP端口存放器执行读操作； ②nDStrb（nAStrb）置低（如果nWait为低）； ③主机等待nWait为高，确认数据发送成功； ④主机从并行口引脚读取数据； ⑤nDStrb（nAStrb）置高； ⑥EPP读操作周期结束 3.EPP端口存放器EPP接口除了保存SPP的3个端口存放器以外，还新增了5个端口存放器，如下表2所列。
WAIT：Wait状态位（1有效）； INTR：中断请求状态位（1有效）； USER1～USER3：用户自定义； TMOUT：保存（EPP1.7）超时标志位（EPP1.9）EPP控制端口存放器 EPP接口有EPP1.7标准定义，由于硬件厂商的原因，EPP现有两个标准：EPP1.7和EPP1.9，可以在BIOS/外围设备/并行口（BIOS/Peripheral Setup/Parallel Port Mode）方式中开展设置两者有如下不同点： （1）EPP状态端口存放器的位bit0，在EPP1.9中定义为TMOUT在EPP操作时序中，如果PC机数据（地址）选通信号变低后，且在10μs时间内，外设未能将nWait置为低，则TMOUT置为1，表示延时 （2）EPP1.9标准中，只有当nWait为低时，才能开始一个操作周期；但在EPP1.7中，无论nWait状态如何，nAstrb（nDstrb）都会被置低，从而开始一个新的数据（地址）操作周期 二、EPP接口传输数据的一个实例 在某单片机系统中，须要将单片机系统中数据存储器的大量数据传输到PC机中开展分析处理。
EPP接口（采用EPP1.7标准）硬件电路及软件流程图如图3～图5所示 GAL译码电路方程式为/O1=/I1*/I2*/I3*I4*/I5，EPP接口选通地址为2000H当单片机执行如下指令： MOV DPTR，#2000H MOVX @DPTR，A 就将存放器A中的数据锁存到数据总线上，便于PC机利用EPP接口开展读操作 C语言例程： #define SPPDATA 0x0378 //定义各存放器地址 #define SPPSTAT 0x0379 #define SPPCNTL 0x037A #define EPPADDR 0x037B #define EPPDATA 0x037C #include FILE *fp; Int data; Long i; int k;［page］ fp=fopen（filename，“wb”）; //打开要存储数据的文件 outportb（SPPCNTL，0x24）; //向控制端口发00100100代码，初始化为读操作模式for（i=0;i《524288;i++） { while（！（（inportb（SPPSTAT））&0x80）） //查询是否发送完毕 {} data=inportb（EPPDATA）; //读数据 fputc（data，fp）; //将数据存入文件 } fclose（fp）; //关闭文件 单片机汇编语言程序为： FLAG1 BIT P1.7 ；标志位 FLAG2 BIT P3.4 STADD EQU 0000H ；要传输数据段的起始地址 NUM EQU FFFFH ；要传输数据端的字节个数 COMMUN：MOV DPTR，#STADD COMM1：MOVX A，@DPTR PUSH DPH PUSH DPL MOV DPTR，#EPP_CE MOVX @DPTR，A POP DPL POP DPH SETB FLAG1 ；将P1.7置高 CLR FLAG2 ；将P3.4置低 JB FLAG1，$；查询P1.7为低，即nDStrb为低，表示PC读操作已完成 SETB FLAG2 ；将P3.4置高 SETB FLAG1 ；将P1.7置高 INC DPTR CJNE NUM，COMM1 ；循环NUM次 RET 实际应用该接口电路，能实现1MB/s的传输速率，并且性能稳定可靠。
如果应用EPP1.9标准，硬件电路不用变动，软件中可以省略对nWait开展判断的环节，速率能接近2MB/s 结束语 本文系统介绍了EPP接口的原理，并且给出了一个利用EPP接口实现PC与单片机系统间高速传输的实例EPP接口协议解决双向高速数据传输的难题，在智能测量、自动控制、数据传输等领域必将得到广泛的应用 5 / 5。
