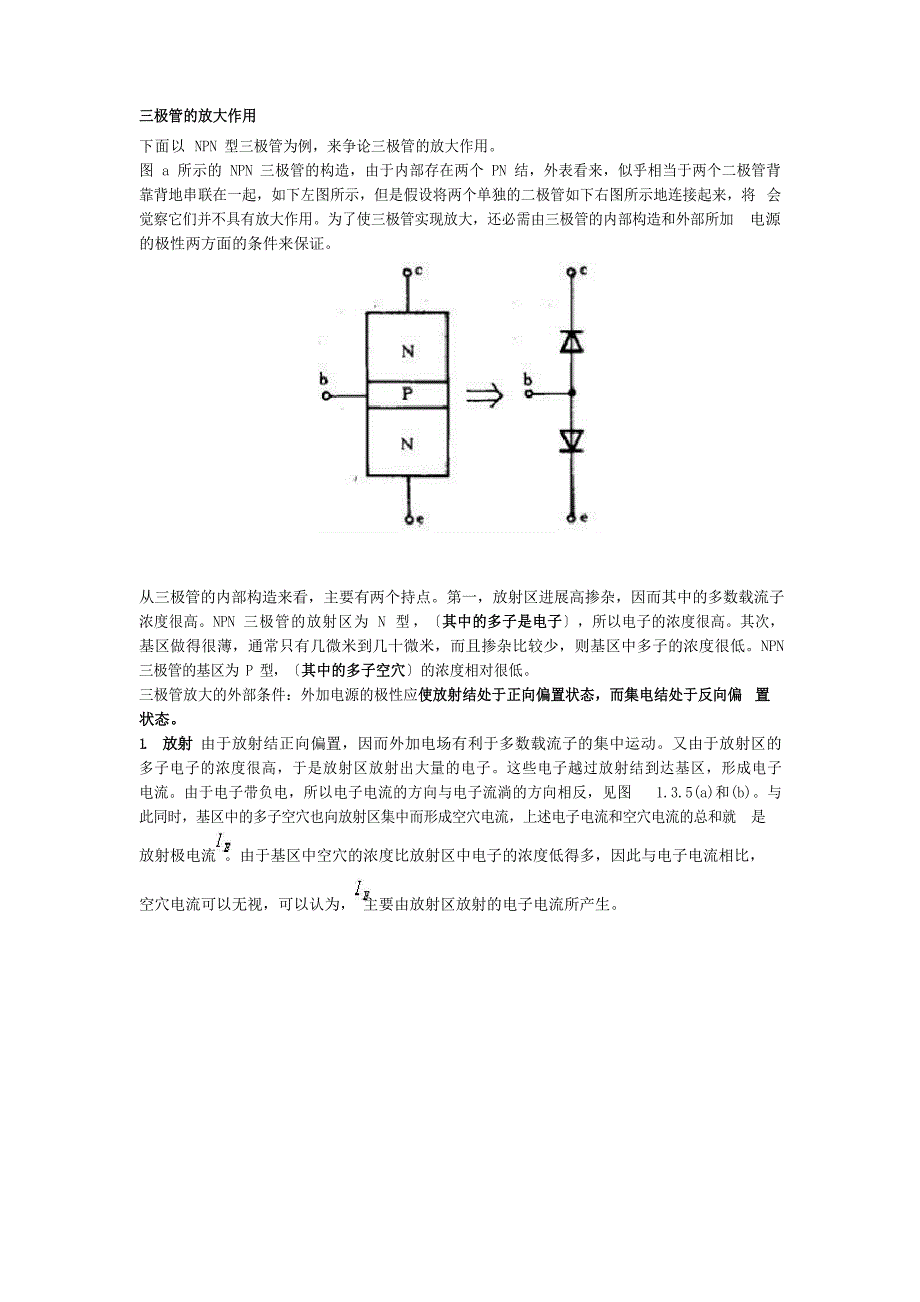

三极管的放大作用下面以 NPN 型三极管为例，来争论三极管的放大作用图 a 所示的 NPN 三极管的构造，由于内部存在两个 PN 结，外表看来，似乎相当于两个二极管背靠背地串联在一起，如下左图所示，但是假设将两个单独的二极管如下右图所示地连接起来，将 会觉察它们并不具有放大作用为了使三极管实现放大，还必需由三极管的内部构造和外部所加 电源的极性两方面的条件来保证从三极管的内部构造来看，主要有两个持点第一，放射区进展高掺杂，因而其中的多数载流子浓度很高NPN 三极管的放射区为 N 型，〔其中的多子是电子〕，所以电子的浓度很高其次， 基区做得很薄，通常只有几微米到几十微米，而且掺杂比较少，则基区中多子的浓度很低NPN 三极管的基区为 P 型，〔其中的多子空穴〕的浓度相对很低三极管放大的外部条件：外加电源的极性应使放射结处于正向偏置状态，而集电结处于反向偏 置状态1. 放射 由于放射结正向偏置，因而外加电场有利于多数载流子的集中运动又由于放射区的多子电子的浓度很高，于是放射区放射出大量的电子这些电子越过放射结到达基区，形成电子 电流由于电子带负电，所以电子电流的方向与电子流淌的方向相反，见图 1.3.5(a)和(b)。
与此同时，基区中的多子空穴也向放射区集中而形成空穴电流，上述电子电流和空穴电流的总和就 是放射极电流 由于基区中空穴的浓度比放射区中电子的浓度低得多，因此与电子电流相比，空穴电流可以无视，可以认为， 主要由放射区放射的电子电流所产生图 1.3.5 三极管中载流子的运动和电流关系(a)载流子的运动 (b)各极电流关系2. 复合和集中 电子到达基区后，由于基区为 P 型，其中的多子是空穴，所以从放射区集中过来的电子和空穴产生复合运动而形成基极电流 ，基区被复合掉的空穴由外电源 不断进展补充但是，由于基区空穴的浓度比较低，而且基区很薄，所以，到达基区的电子与空穴复合的机会很少，因而基极电流 比放射极电流 小得多大多数电子在基区中连续集中，到达靠近集电结的一侧一、输人特性当 不变时，输入回路中的电流 与电压 之间的关系曲线称为输入特性，，当 =0 时，从三极管的输入回路看，基极和放射极之间相当于两个 PN 结〔放射结和集电结)并联，如图 (b)所示所以，当 b、e 之间加上正向电压时，三极管的输入特性应为两个二极管并联后的正向伏安特性，见图中左边一条特性0 时三极管的输入回路当 ＞0 时，这个电压的极性将有利于将放射区集中到基区的电子收集到集电极。
假设 ＞，则三极管的放射结正向偏置，集电结反向偏置，三极管处于放大状态此时放射区放射的电子只有一小局部在基区与空穴复合，成为 ，大局部将集电极收集，成为 所以，与 =0时相比，在同样的边一条特性之下，基极电流将大大减小，结果输入特性将右移，见图 1.3.8 中右当 连续增大时，严格地说，输入特性应连续右移但是，当 大于某一数值(例如 1V )以后，在肯定的 之下，集电极的反向偏置电压已足以将注入基区的电子根本上都收集到集电极，即使再增大，也不会减小很多因此， 大于某一数值以后，不同 的各条输入特性格外密集，几乎重叠在—起，所以，常常用 大丁 1V 时的一条输入特性(例如 ＝ 2V)来代表 更高的状况在实际的放大电路中，三极管的 一般都大于零，因而 大于 1V 时的输入特性更有有用意义三极管的输入特性二、输出特性当 不变时，输出回路中的电流 与电压 之间的关系曲线称为输出特性在输出特性曲线上可以划分为三个区域：截止区、放大区和饱和区下面分别进展介绍三极管的输出特性1. 截止区一般将反偏，此时的区域称为截止区，在图中为 ＝0 的一条曲线以下的局部此时放射结和集电结都也近似为零由于管子的各极电流都根本上等于零，所以三极管处于截止状想，没有放大作用。
其实当 =0 时，集电极回路的电流并不真正为零，而是有一个较小的穿透电流 一般硅三极管的穿透电流较小，通常小于 1 A，所以在输出持性曲线上无法表示出来锗三极管的穿透电流较大，约为几十~几百微安可以认为当放射结反向偏置时，放射区不再向基区注入电子， 则三极管处于截止状态所以，在截止区，三极管的放射结和集电结部处于反向偏置状态对于NPN 三极管来说，此时 <0， <02．放大区在放大区内，各条输出特性曲线比较平坦，近似为水平的直线，表示当 肯定时， 的值根本上不随 的变化最而变化而当基极电流有一个微小的变化量，比 放大 倍，即时，相应的集电极电流将产生较大这个表达式表达了三极管的电流放大作用在放大区，三极管的发时结正向偏置，集电结反向偏置对于 NPN 三极管来说，<03.饱和区＞0，而图 1.3.9 中靠近纵坐标的四周，各条输出特性曲线的上升局部属于三极管的饱和区，见图中纵坐标四周虚线以左的局部在这个区域，不同 也就是说，当 较小时，管子的集电极电流值的各条特性曲线几乎重叠在—起，格外密集根本上不随基极电流 而变化，这种现象称为饱和在饱和区，三极管失去了放大作用，此时不能用放大区中的来描述 和的关系。
一般认为，当 = ，即和三极管饱和时的管压降用＝0 时，三极管到达临界饱和状态当 < 表示，一般小功率硅三极管的饱和管压降时称为过饱＜0.4V三极管工作在饱和区时，放射结和集电结都处于正向偏置状态对与 NPN 三极管来说， >0，>0以上介绍了三极管的输入特性和输出特性管子的特性曲线和参数是依据需要选用三极管的主要 依据各种型号三极管的特性曲线可从半导体器件手册查得如欲测试某个管子的特性曲线，除 了逐点测试以外，还可利用专用的晶体管特性图示仪，它能够在荧光屏上完整地显示三极管的特 性曲线族三极管的主要参数一、电流放大系数三极管的电流放大系数是表征管子放大作用大小的参数综合前面的争论，有以下几个参数：1. 共射电流放大系数表达共射接法时三极管的电流放大作用所谓共射接法指输入回路和输出回路的公共端是放射极，见图 1.3.10(a) 的定义为集电极电流与基极电流的变化量之比，即三极管的电流放大关系 (a)共射接法 (b)共基接法。
