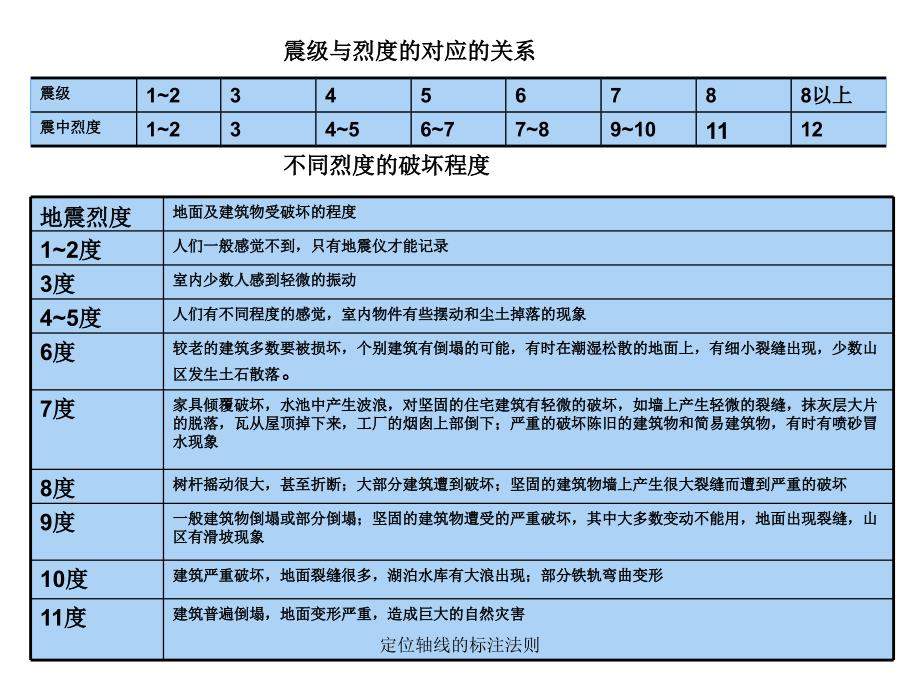

定位轴线的标注法则,定位轴线的标注法则,定位轴线及尺寸,一、定位轴线确定建筑物承重构件（墙、柱、梁）位置的线叫定位轴线各承重构件均需标注纵横两个方向的定位轴线，非承重或次要构件应标注附加轴线定位轴线的标注法则,定位轴线绘制,定位轴线应用细点画线绘制一般应编号，编号应注写在轴线端部的圆内圆应用细实线绘制，直径为810mm定位轴线圆的圆心，应在定位轴线的延长线上或延长线的折线上定位轴线的标注法则,定位轴线编号,横向编号应用阿拉伯数字，从左至右顺序编写，纵向编号应用大写拉丁字母，从下至上顺序编写拉丁字母的I、O、Z不得用做轴线编号如字母数字不够，可用AA、BB或A1、B1等标注定位轴线的标注法则,当建筑平面图比较复杂，定位轴线也可以采用分区编号分区编号的注写形式应为“分区号-该分区编号”分区号采用阿拉伯数字或大写拉丁字母表示定位轴线的标注法则,附加轴线,在建筑平面图中，次要的建筑构件也可以采用附加轴线进行编号分数形式表示附加轴线编号，分子为附加轴线编号，分母为前一轴线编号1或A轴前的附加轴线分母为01或0A,定位轴线的标注法则,（一）墙体的平面定位轴线,1.承重外墙的定位轴线：,定位轴线到顶层墙内侧为120mm,定位轴线的标注法则,2.承重内墙的定位轴线：,定位轴线与顶层墙中心线重合,定位轴线的标注法则,3.非承重墙定位轴线：,定位轴线与顶层墙内缘重合与顶层墙中心线重合到顶层墙内侧为120mm,定位轴线的标注法则,柱的中心线与定位轴线重合,1、中柱的定位轴线,定位轴线的标注法则,柱的中心线与横向定位轴线重合,2、边柱的定位轴线,定位轴线的标注法则,纵向定位轴线与柱的中心线重合或偏离中心线,边柱的定位轴线,定位轴线的标注法则,二、建筑构件的尺寸,为保证建筑物构配件的设计、生产、安装等阶段有关尺寸间的相互协调、应明确有关尺寸概念、尺寸间的关系1、标志尺寸标志尺寸用以标注建筑物定位轴线之间的距离（如跨度、柱距、层高等），以及建筑制品、构配件、有关设备位置界限之间的尺寸。
定位轴线的标注法则,2、构造尺寸,构造尺寸是建筑制品、构配件等生产的设计尺寸3、实际尺寸实际尺寸是建筑制品、建筑构配件等的实有尺寸标志尺寸不一定大于构造尺寸构造尺寸=实际尺寸及允许偏差,。
