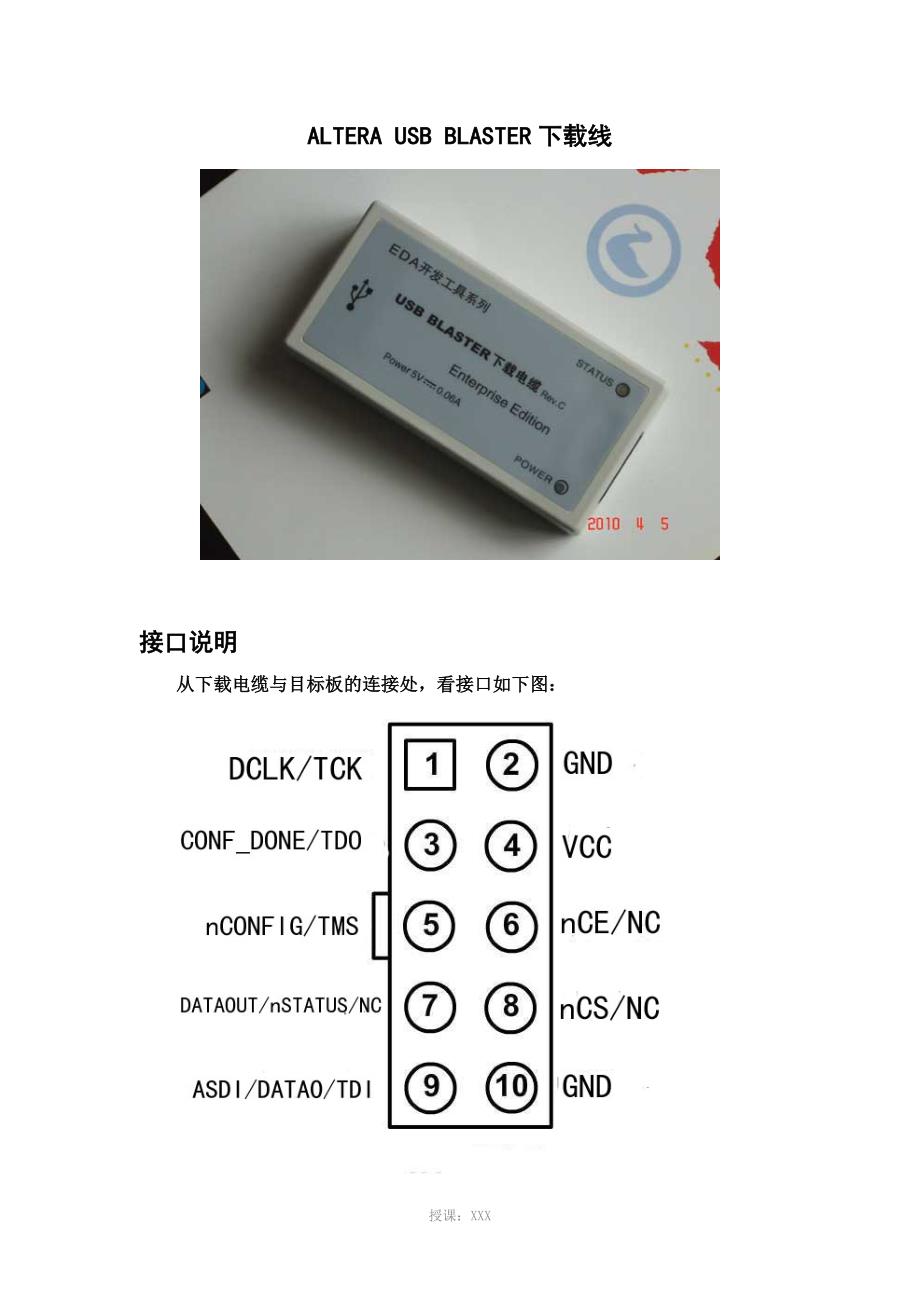

ALTERA USB BLASTER下载线接口说明从下载电缆与目标板的连接处，看接口如下图：授课：XXX或者从FC-10P接头处判断管脚的排序或者每个脚位的功能本图中，左上脚的那个FC-10P插件中，看到个三角符号，对应的就是1脚，按照1、3、5、7、9奇数和2、4、6、8、10偶数排列本图中也可以看到个三角符号，同样，对应的就是1脚，按照1、3、5、7、9奇数和2、4、6、8、10偶数排列ALTERA USB BLASTER下载线常见的接口顺序和形式如下：ALTERA USB BLASTER下载电缆管脚分配如下：授课：XXX产品简介：USB Blaster提供对Altera CPLD和FPGA器件下载支持USB Blaster提供对如下器件的数据下载支持：增强型配置器件（Advanced configuration device），包括EPC2，EPC4，EPC8，EPC16，EPC1441；串行配置器件（Serial configuration device），包括EPCS1，EPCS4，EPC16，EPCS64USB Blaster支持如下下载方式：JTAG方式：支持所有Altera器件，FLEX6000和EPCS系列器件除外。
PS方式（Passive Serial Programming）：支持所有Altera器件，MAX3000，MAX7000，MAXII，EPC和EPCS系统列器件除外AS方式（Active Serial Programming）：适用于EPCS1，EPCS4，EPC16，EPCS64，EPCS128等串行配置器件功能描述：USB Blaster提供对Altera CPLD和FPGA器件下载支持，USB Blaster提供对如下器件的数据下载支持：Ø增强型配置器件（Advanced configuration device），包括EPC2，EPC4，EPC8，EPC16，EPC1441；Ø串行配置器件（Serial configuration device），包括EPCS1，EPCS4，EPC16，EPCS64USB Blaster支持如下下载方式：ØJTAG方式：支持所有Altera器件，FLEX6000和EPCS系列器件除外ØAS方式（Active Serial Programming）：适用于EPCS1，EPCS4，EPC16，EPCS64，EPCS128等串行配置器件授课：XXXØPS方式（Passive Serial Programming）：支持所有Altera器件，MAX3000，MAX7000，MAXII，EPC和EPCS系统列器件除外。
应用示例：Ø用于FPGA AS下载Ø用于FPGA Nios下载授课：XXXØ烧写FLASH硬件连接：USB Blaster应用于FPGA开发板时，常用两种下载方式，即JTAG方式和AS方式，不同下载方式时，下载线连接方式不同，在Quartus II下载界面窗口中的设置选项也不同，下文会详细说明授课：XXXJTAG方式时，下载线下载程序到FPGA芯片内RAM中，FPGA芯片内的程序掉电后无法保存，JTAG下载方式适合调试程序时使用如果希望程序永久保存在硬件系统内则需要使用AS方式，需要把下载线连接到开发板的AS下载接口，将程序下载到配置芯片内，配置芯片内的程序掉电可以保存，再次上电后自动装载到FPGA内并由FPGA开始运行按下配置按键“CONFIG”后，将强制加载配置芯片中的数据到FPGA中安装驱动：安装USB Blaster需要提供驱动程序，驱动程序位于Altera Quartus II安装目录中以Quartus II 9.1为例，USB Blaster驱动目录文件名为：quartus\drivers\usb-blaster\usbblstr.inf无论USB Blaster是否连接到FPGA开发板，无论开发板是否上电，在USB Blaster首次连接到PC后，会提示发现新设备USB-Blaster，如下图所示。
授课：XXX在上图中点击按钮[下一步]，如下图所示在上图中选择[从列表或指定位置安装(高级)](S)]，点击按钮[下一步]，如下图所示在上图中选择[在这些位置上搜索最佳驱动程序]和[在搜索中包括这个位置]，点击按钮[浏览]，如下图所示授课：XXX定位Altera Quartus II安装目录中的USB Blaster驱动，如下图所示在上图中已定位到：quartus\drivers\usb-blaster，点击按钮[下一步]，如下图所示在上图中，点击按钮[仍然继续]，如下图所示授课：XXX在上图中点击按钮[完成]，USB Blaster驱动安装完成为了验证USB Blaster是否安装成功，在[设备管理器]的[通用串行总线控制器]中查看是否有[Altera USB-Blaster]出现，如果有表示安装成功，否则没有安装成功本文中的讲述的操作都是在Microsoft Windows XP Professional上进行的，在其他版本的Microsoft Windows与此类似，但不完全相同友情提示：如果没有检测到USB BLASTER，而是检测到未知设备，建议客户可采取以下措施解决 更换USB口或者手动安装驱动程序后，按照下面的步骤操作。
下载线设置：打开电源开关准备下载程序，编程下载的工具条按钮为[]，如果是首次运行编程下载功能还需做些设置，如下图所示授课：XXX先按[]保存，比如命名为FlowingLed.cdf，如下图所示在[保存为]窗口中按下[保存]按钮，保存操作结束，回到主窗口在当前显示的编程下载窗口中，按[Hardware Setup…]按钮，如下图所示授课：XXX在上图中的[Currently selected hardware]列表框中选中USB-Blaster[USB-0]，点击[Close]结束设置返回下载配置主窗口，[Mode]项选择“JTAG”，如下图所示如果这时开发板硬件已通过JTAG下载接口，经USB Blaster连接到PC上，这时可以点击上图中按钮[Auto Detect]，会自动检测出开发板上FPGA器件，并列出中列表中，如下图所示授课：XXX 如果未检测到会有错误提示，如下图所示未检测到FPGA器件的可能原因说明如下表如果准备下载到FPGA开发板的配置芯片内，在Quartus II下载配置主窗口中，[Mode]项选择授课：XXX“Active Serial Programming”，如下图所示。
JTAG方式下载：下载程序到FPGA内FPGA开发板通过JTAG接口和USB Blaster连接到PC后，在下载窗口界面上，选择下载方式[Mode]为JTAG，如下图所示授课：XXX点击按钮[Add File]，弹出的的窗口[Select Programming File]选择唯一的FlowingLed.sof，这个文件在全编译时生成的按[打开]按钮结束增加文件操作，在主窗口中检选[Program/Configure]选项，如下图所示授课：XXX按[Start]按钮启动下载，下载结束后如下图所示AS方式下载：下载程序到配置芯片内授课：XXXFPGA开发板通过CONFIG接口和USB Blaster连接到PC后，在下载窗口界面上，选择下载方式[Mode]为Active Serial Programming，如下图所示在下载界面上，点击按钮[Add File]，弹出的的窗口[Select Programming File]选择唯一的FlowingLed.pof，这个文件在全编译时生成的按[打开]按钮结束增加文件操作，在主窗口中检选[Program/Configure]选项，如下图所示授课：XXX按[Start]按钮启动下载，下载结束后如下图所示。
下载jic文件：授课：XXX授课：XXX授课：XXX授课：XXXSignalTap II逻辑分析仪的使用方法：按[Start]按钮启动下载，下载结束后如下图所示授课：XXX运行结果如下用USB Blaster调试NIOS程序首先用JTAG方式下载sof文件到您的目标板然后按下图操作授课：XXX就可以看到运行结果了！！ （注：可编辑下载，若有不当之处，请指正，谢谢!） 授课：XXX。
