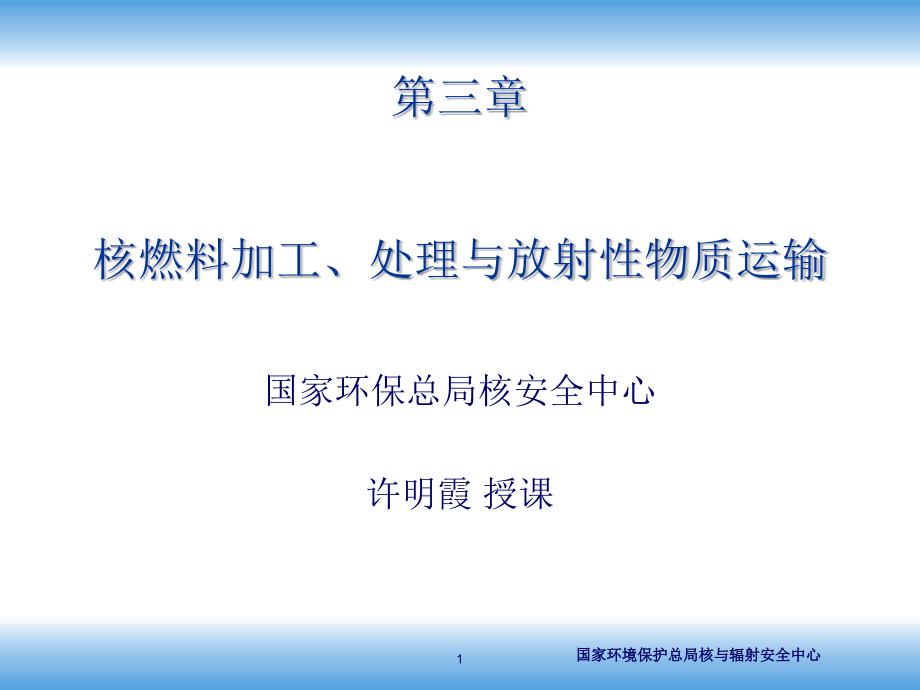

Click to edit Master title style,,Click to edit Master text styles,,Second level,,Third level,,Fourth level,,Fifth level,,,放射性废物管理和核设施退役,-,*,-,国家环境保护总局核与辐射安全中心,第三章 核燃料加工、处理与放射性物质运输,,,,,国家环保总局核安全中心,,,许明霞 授课,,,,,1,,内 容,,,第一节 铀化合物的转化,,第二节 铀浓缩,,第三节 燃料元（组）件制造,,第四节 乏燃料贮存、运输及后处理,,第五节 核燃料加工、处理设施的核临界安全控制,,第六节 核燃料加工、处理设施的辐射防护,,第七节 核燃料加工、处理设施的事故应急,,第八节 核燃料加工、处理设施的实物保护,,第九节 放射性物质运输的安全准则与管理要求,,,2,内 容,,核燃料循环：核燃料所经历的包括燃料加工、核能利用和燃料后处理等一系列步骤前段：铀矿勘探、矿石开采与冶炼、铀同位素富集（ 铀浓缩）、燃料元件制造,,后段：乏燃料后处理、铀再富集、铀/钚再制成燃料,,,本节将铀转化、铀浓缩、燃料元件制造和乏燃料贮存、运输及后处理统称为核燃料加工、处理。
3,,,,4,第一节 铀化合物的转化,一、铀转化的主要过程及其工艺特点,铀化合物(形态、价态,),的转化（简称“铀转化”）过程是核原料生产工艺的一部分，是联系各个环节的纽带铀矿水冶精制、元件加工,UO,2,粉末制备、乏燃料后处理尾端都有铀转化过程）,,,本节仅讲述由天然铀精制的铀氧化物制成,UF,4,，,再转成,UF,6,，,及其还原的过程5,,,,6,第一节 铀化合物的转化,一、铀转化的主要过程及其工艺特点（续）,,,大多为气-固相反应，工艺特点：,,固体的反应性（活性）很重要固体颗粒的形貌及结构与原料有关体系处于瞬变状态有较高（≥95％）的转化率在较高的温度下进行，伴发热在含,HF、F,2,等强腐蚀性的气体中进行（设备用耐腐蚀材料制备,）,7,第一节 铀化合物的转化,,二、四氟化铀的生产,,UF,4,—,制备,UF,6,和金属铀的原料1．,UF,4,制备有湿法与干法,,方法比较,,湿法：溶解,UO,2,，,加入氢氟酸，生成的沉淀经过 滤、干燥和煅烧，得无水,UF,4,有纯化作用，但工序多，废液多，成本高干法：高温下用气态无水氟化氢（,HF）,与,UO,2,反应得,UF,4,。
铀回收率高、废液量很少、工艺简化、成本低，但流程适应性差，对原料要求严，无水,HF,过剩量较大，对杂质的纯化差8,第一节 铀化合物的转化,,二、四氟化铀的生产（续）,,2．,UO,2,氢氟化工艺过程及其主体设备,,干法生产工艺组成：由,UO,2,原料与无水,HF,的供给系统、,UF,4,反应器系统、尾气中,HF,回收及处理、产品处理及包装几部分UF,4,用途：制备金属铀（金属品位）和生产,UF,６,（,级联品位）前者的质量要求比后者高设备主要有：卧式搅拌床、流化床和移动床三类流化床反应器气-固相接触好，能强化反应，反应速率快，传热与传质效率高，温度均匀，设备生产强度大而且简单9,第一节 铀化合物的转化,三,、六氟化铀的生产,,UF,6,是唯一的一种既稳定又具高度挥发性的铀化合物，被用于铀同位素富集工厂的供料生产,UF,6,用核纯级的,UF,4,在高温下与,F,2,发生作用氟化要使用过量的氟气，而且过量的氟气须再循环UF,6,生产：由氟化、,UF,6,冷凝收集、氟气回收和尾气处理四部分组成10,第一节 铀化合物的转化,三,、六氟化铀的生产（续）,,⑴,UF,4,氟化制备,UF,6,反应器,,火焰炉反应器：,UF,4,细粉末分散在350-537℃的氟气中发生燃烧，反应在火焰中进行。
设备紧凑，生产强度大，但对,UF,4,粉末的纯度、粒度及其分散装置要求严，炉体腐蚀重，残渣量多，氟气过剩量大流化床反应器：反应器内的固体颗粒能迅速混合，全床层处于等温状态，易控制温度，传热与传质优良床料烧结少对原料的适应性强，易操作调节，但设备尺寸大，生产强度低，且氟气剩量和灰渣率多11,第一节 铀化合物的转化,三,、六氟化铀的生产（续）,,,⑴,UF,4,氟化制备,UF,6,反应器（续）,,立式氟化炉：兼容火焰炉和流化床的优点，有良好的气-固相接触，一定程度逆流，氟气过剩量小；灰渣率极低；生产强度小于火焰炉，但比流化床高；设备简单，工作温度低，对原料中的,Na、K,含量要求不严卧式搅拌炉：完全的气-固相逆流接触，氟气耗量接近化学计算量但设备传热性不好，只适合在较低温度下氟化，产率低，容易发生中间氟化物烧结，操作困难12,,第一节 铀化合物的转化,三,、六氟化铀的生产（续）,,,,⑵,UF,６,产品的收集,,氟化后混合气中,UF,６,含量30%-90%，其余为,F,2,、HF、N,2,、O,2,等不凝性气体收集,UF,６,有凝华和液化两种过程凝华过程：由气态经冷却直接转变为固态的过程。
冷凝器内设有档板或翅片按冷却剂（如乙二醇水溶液）带走热量的方式，分内冷式和外冷式常用两级串联间歇操作冷凝器出口处设高效滤网13,,第一节 铀化合物的转化,三,、六氟化铀的生产（续）,,,⑵,UF,6,产品的收集 （续）,,液化过程：将含,UF,6,的混合气体压缩至151.7,kPa,以上且导入水冷却的冷凝器，,UF,6,即被液化此传热效率比冷凝成固态,UF,6,时要大得多，缺点是压缩的压力高，且一次回收率低，须加一级冷冻冷凝14,,第一节 铀化合物的转化,三,、六氟化铀的生产,（续）,,⑵,UF,6,产品的收集（续）,,UF,6,装运容器：,,由于受临界质量的限制，富集度超过3%用内径5英寸的钢瓶；天然铀和贫化铀用内径为30英寸和48英寸的钢瓶钢瓶中的,UF,6,在常温下则为固态需要使用,UF,6,时，将其加热到三相点温度（64.1℃）以上，,UF,6,变成气态用作供料15,,第一节 铀化合物的转化,三,、六氟化铀的生产（续）,,,,⑶ 氟气回收,,由氟化反应器排出的气体中含20%-40%,F,2,，,须设气体净化并循环利用系统一部分补加,F,2,再循环到氟化反应器中；其余导往二次反应系统与过量的,UF,4,反应，生成中间氟化物和,UF,6,,。
所得固体返回氟化反应器作为供料，气体则经过滤后送入二级冷凝器进一步收集,UF,6,，尾气送吸收系统处理16,,第一节 铀化合物的转化,三,、六氟化铀的生产,（续）,,,,⑷ 尾气处理,,从第二级冷凝器排出的不凝气体中，残留有,UF,6,、F,2,和少量,HF,等有害气体，排放前须处理，以回收铀并防止铀和氟对环境的污染固体化学阱法—用活性,Al,2,O,3,、CaSO,4,、NaF,、活性碳和碱石灰等捕集UF,4,吸收法—用,UF,4,来吸收,F,2,碱液洗涤法—用碱液（,KOH,或,K,2,CO,3,溶液）洗涤第二级冷凝器排出的尾气17,,第一节 铀化合物的转化,三,、六氟化铀的生产,（续）,3．由再循环铀生产,UF,6,,⑴,再循环铀的特点：又称后处理铀（,REU），,放射性活度比天然铀大得多，含少量放射性裂变产物（如,99,Tc,和,106,Ru）,和超铀元素（钚、镎等）； 另有,232,U,和,236,U232,U,衰变子体积累使其,γ,剂量率随时间而显著增加，须增设屏蔽236,U,是一种中子吸收剂，用循环铀再富集时需要额外的分离功⑵ 再循环铀的转化：化学转化过程无区别，但需考虑厂房与设备的屏蔽和气密性问题；对富集铀应注意核临界安全。
转化过程可对产品实现净化,18,第一节 铀化合物的转化 四、六氟化铀还原,,,六氟化铀最终加工成,UO,2,或金属铀前者可直接用于反应堆的燃料芯体制造；后者则先要将其转化成,UF,4,，,再用,Ca,或,Mg,还原成金属六氟化铀还原成,UF,4,：,,⑴ 氢气还原法—目前应用最广，产品的堆密度大、生产能力大而且操作特性好⑵ 四氯化碳还原法—控制温度且,CCl,4,过剩⑶ 氨还原法—与,NH,3,反应生成,NH,4,UF,5,，,再在惰性气氛中分解得,UF,4,19,第二节 铀浓缩 一、铀浓缩的基本概念,,1．铀浓缩的必要性和重要性,,,铀-235是唯一天然存在的易裂变核素，在天然铀中丰度为0.711%；铀-238占99%以上在热堆中，除少数重水堆、石墨气冷堆用天然铀外，轻水堆需用丰度约为2—5%低浓缩铀燃料；一些研究试验堆和快堆要用富集度更高的燃料；高通量的材料试验堆则需要90%以上的高浓铀铀浓缩指用人工方法使铀-235丰度增加的过程铀浓缩任务：将天然,UF,6,生产浓缩,UF,620,第二节 铀浓缩 一、铀浓缩的基本概念（续）,,,2．分离功的基本概念和定义,,浓缩铀的度量单位。
把一定量的铀富集到一定的铀-235丰度所需要投入的工作量叫做分离功（,SWU），,以,kgSWU,或,tSWU,为单位21,第二节 铀浓缩 二、浓缩铀生产的基本原理,,,铀-235和铀-238的化学性质相同而仅在质量上有微小差别生产方法：,,1．气体扩散法,,原理：基于两种不同分子量的气体,UF,6,混合物在热运动平衡时，两种分子具有相同的平均动能而速度不同较轻分子的平均速度大，与容器壁或多孔隔膜的碰撞次数（几率）相对重分子多隔膜含有容许分子通过的无数微孔两种组分就以不同的速度通过多孔膜（又称扩散膜或分离膜）而扩散当,UF,6,气体通过扩散分离时，在过膜的低压侧铀-235有微小加浓，在不过膜的高压侧铀-235被贫化22,,第二节 铀浓缩 二、浓缩铀生产的基本原理（续）,,,1．气体扩散法（续）,,扩散分离级的主要组成部分：,,m）②,压缩机—往分离器连续供料并提供为维持扩散膜两侧压差所需的压头③热交换器—,UF,6,气体被压缩后，温度升高，用热交换器带走热量，使温度保持恒定23,第二节 铀浓缩 二、浓缩铀生产的基本原理（续）,,,1．气体扩散法（续）,,分离系数,,-分离效果的量度，分离级前后所需同位素（铀-235）的相对丰度比。
理论分离系数1.0043；实际分离系数为1.002由于单级的分离效果极小，为得3%的低浓铀产品，需把一千多级扩散级串联起来组成级联由于必须把气体不断地重新压缩，使它通过扩散膜，要消耗大量的电能24,,第二节 铀浓缩 二、浓缩铀生产的基本原理（续）,,,2．气体离心法,,在高速旋转的离心机中，由于离心力场的作用，较重的分子靠近外周富集，较轻的分子靠近轴线富集从外周和中心分别引出气体流，可得略为贫化和略为富集的两股流分为提高分离效应，可用加热或机械方法驱动转子内旋转的气体，造成一个轴向流动的逆向环流离心机（见图3－2）的能力取决于转筒的转速和长度转速越高，分离能力越大用高比强度材料（如高强铝合金、马氏体时效钢、玻璃纤维和碳纤维复合材料）提高转速；或发展超临界离心机，增加转子的长度25,,第二节 铀浓缩 二、浓缩铀生产的基本原理,（续）,2．气体离心法（续）,,气体离心法的优点,,①比能耗低，约为气体扩散法的4—10％②单机浓缩系数（分离系数与1之差）大离心机在0.2，而气体扩散法仅为0.002为得3%的低浓铀，气体离心法只需要十几级的级联气体扩散法,需要近千级的级联，相差两个数量级③技术发展潜力大，单机分离能力可不断提高，分离功成本大降。
实用时，在各级中并联很多单机；需装几万台甚至几十万台离心机；关键在于离心机造价低、运行长寿26,,第二节 铀浓缩 二、浓缩铀生产的基本原理,（续）,,3．激光法,,优点是分离系数大，一次分离即可获得高浓缩铀，但技术难度大，离工业应用较远处于开发阶段，基本原理：利用同位素质量差所引起的激发能差别，根据不同同位素原子（或由其组成的分子）在吸收光谱上的微小差别（称为同位素位移），用线宽极窄即单色性极好的激光，选择性地将某一种原子（或分子）激发到特定的激发态，再用物理或化学方法使之与未激发的原子（或分子）相分离27,,第二节 铀浓缩 三、浓缩铀生产的工艺流程,,,1．级联,,级联的组成单位是分离级；分离级间串联组合级联分离级可是一个分离单元，也可是并联的数个分离单元工厂中，每一级的精料作为下一级的供料，同时每一级的贫料返到上一个较低丰度的级再参与分离，形成与不断浓缩的精料流反向流动的贫料流，称为逆流型级联级联的最少分离级数与分离系数有关28,,第二节 铀浓缩 三、浓缩铀生产的工艺流程（续）,,2．工艺流程概述,,原料,UF,6,经加热以气态供入级联分离，当,235,U,被浓缩到所需丰度时，装入冷冻状态下的产品容器，再液化均质，取样合格后入成品库；贫料,UF,6,装入冷冻状态下的贫料容器，固化后送贫料场暂存。
主工艺系统：级联、供取料、产品液化倒料、物料贮存运输、沾污容器和设备清洗、废液处理、设备检修等公用系统：供电、水、水处理、冷冻水、汽、压空、液氮、空调、通讯与报警、实物保护、防火等29,,第二节 铀浓缩 三、浓缩铀生产的工艺流程（续）,,,3．铀浓缩工厂的基本特点,,⑴工作介质为六氟化铀，化学性质活泼，腐蚀性强⑵工艺系统的高度密封性和清洁度—主工艺回路负压下工作，须保持其真空密封若遭破坏，空气中水份与六氟化铀作用后会形成雾状物⑶长期运行的安全性与可靠性—级联装置一旦启动，要求连续运行要求可靠的供电30,第二节 铀浓缩 四、铀浓缩生产的核安全问题,,主要污染物：铀及其氟化物UF,6,化学性质活泼，可与水和有机物反应，有较强化学毒性，对人体的呼吸系统和粘膜有较强的刺激和腐蚀作用；还有辐射危害现场污染控制；放射性流出物控制；区域监测；职业照射控制防止核临界防止,UF,6,泄漏31,第三节 燃料元（组）件制造,,一、核燃料组件简述,核燃料组件是核电厂的发热源PWR,核燃料组件：由封装了易裂变材料的核燃料元件棒按一定规律排列组成主要由上下管座、格架、控制棒导向管和燃料元件棒组成核燃料的能量高度集中。
一座1,GW,的,PWR,核电机组每年补充新燃料约24,tLEU，,在堆内使用3—5,a燃料组件在堆内处于强中子场中，经受高温、高压、高流速冷却剂的冲刷，同时承受裂变产物化学作用和复杂的机械载荷，工作条件十分苛刻，要求有高度的可靠性和安全性32,,,,33,第三节 燃料元（组）件制造,,一、核燃料组件简述（续）,,,,燃料组件设计应考虑的技术要求：,,燃料芯块和包壳的温度绝不允许超过其熔点，且留有安全裕度包壳应有足够的机械强度和刚度，最大容许应变量不超过1%包壳的最大腐蚀深度应低于壁厚的10%包壳内的气体压力应与外部压力值相近包壳的吸氢量低，因过量氢能使锆合金包壳脆化破损34,第三节 燃料元（组）件制造 二、核燃料组件的制造工艺,⑴ 化工转化－制备可烧结,UO,2,粉末,,包括干法湿法：,,,重铀酸铵（,ADU）,工艺—原料既可是,UF,6,也可是,UO,2,(NO,3,),2,，,可回收废料，缺点是流程长，产生大量废水，产品组成复杂，粉末再现性不好，氟含量高等一体化干法（,IDR）,工艺—将,UF,6,送入回转炉反应器，入口处与部分蒸汽形成,UO,2,F,2,，,再与,H,2,和蒸汽逆流反应生成,UO,2,粉末。
工序短，产量大，废液量极少，转化在一台设备内完成，生产可连续化、自动化，,UO,2,粉末压制烧结性能好，尾气中的,HF,易回收等优点；缺点是粉末流动性差，需要制粒工序，不能处理,,UO,2,(NO,3,),2,来料35,第三节 燃料元（组）件制造 二、核燃料组件的制造工艺（续）,UF,6,制备陶瓷,UO,2,粉末的湿法工艺过程：,,①,UF,6,气化,,② 水解生成,UO,2,F,2,,③ 沉淀—用过量氨水沉淀成多种铀酸盐,ADU（,控制条件：,T、pH、,浓度、反应时间）,,④ 过滤和洗涤,ADU,除氟,,⑤ 干燥—使,ADU,含水降到10%以下⑥ 分解、还原和脱氟—在回转炉内,ADU,煅烧分解，用氢还原成,UO,2,粉末，用水蒸气除氟ADU,沉淀条件和分解、还原工艺参数是制备适宜性能,UO,2,粉末的关键36,,第三节 燃料元（组）件制造 二、核燃料组件的制造工艺,（续）,⑵,UO,2,芯块制备,,先合批匀化，再制粒、压块、破碎和筛分，按规定粒度配比，使粉末有好的流动性芯块压制，生坯在旋转压机或多冲头压机上等压压制芯块烧结，采用连续烧结炉，把生坯放在钼舟中，再将钼舟连续送入有还原气氛(氢气)的烧结炉中烧结（温度1700℃）,,芯块磨削，保证外形尺寸和表面光洁度，再经清洗干燥、外观完整性检查 。
37,第三节 燃料元（组）件制造 二、核燃料组件的制造工艺（续）,,⑶ 组件零部件制造,,,元件棒端塞、上下管座、定位格架和控制棒导向管等的制造上下管座由低钴不诱钢制成座面上导向管的位置公差要求严格用精密程控加工定位格架的弹簧和条带采用双金属格架，加工工艺有条带冲制、弹簧成型和焊接（用接触电阻焊将弹簧与格架条带焊接，组装成型后再用钎焊或激光焊接方法将条带焊接在一起组成格架）38,,第三节 燃料元（组）件制造 二、核燃料组件的制造工艺（续）,,⑷ 燃料元件棒制备,,主要工序：锆合金管准备、下端塞焊接、装入芯块、弹簧和隔热块、上端塞焊接、充氦和堵孔焊接锆合金管入厂复验，用电子束或钨极保护气体(,TIG),焊接端塞，再在150º,C,下经1—2,h,烘干芯块装管采用机械化自动装管工艺，也可手工装管焊接质量采用超声检测和,X,光透射检测组装好的元件棒要经过芯块间隔检查和同位素丰度检查39,第三节 燃料元（组）件制造 二、核燃料组件的制造工艺（续）,,,⑸ 组件组装,,压水堆燃料组件全长4－5,m，,重量550－670,kg，,是大型而又精密的高技术产品组件的组装包括骨架组装和拉棒或推棒先把格架和控制棒导向管点焊组成组件骨架，再将燃料棒拉（或推）入骨架。
要注意防止棒被划伤组装的最后工序是将上下管座与装好燃料棒的骨架用导向管连接起来40,第四节 乏燃料贮存、运输及后处理 一、乏燃料的特性,“乏燃料”定义：在核反应堆内使用（辐照）达到计划的卸料比燃耗后，自反应堆内卸出且不再在该堆中使用的核燃料裂变产物共有36种元素，其原子序号自30（锌）至65（铽），质量数从72至161核素有二三百种之多此外，还有氚裂变产物少部分是稳定的，大多具有强,β/γ,放射性，但相当多的核素半衰期极短，而产额较大而半衰期又适中（或更长）且对乏燃料随后的工艺具有重要意义的有：,3,H、,85,Kr、,129,131,I、,133,Xe（,以上为气态）和,90,Sr、,95,Zr、,95,Nb、,99,Tc、,103,106,Ru、,137,Cs、,144,Ce、,147,Pm、,151,Sm,等41,第四节 乏燃料贮存、运输及后处理 一、乏燃料的特性（续）,,锕系产物由铀同位素中子俘获反应（有时伴随衰变）而生成，最重要的是钚的各种同位素，尤以,239,Pu,为主，其他产物有镎、镅、锔等（又称“次锕系元素”）各核素的产额随其电荷数和质量数的增加而减少大多具有半衰期较长的,α/γ,放射性，而且伴有一定的中子发射率。
乏燃料本身会发出各种极强的射线和中子，并由此伴随放出热量此外，还具有生物毒性42,第四节 乏燃料贮存、运输及后处理 二、乏燃料贮存,,,目的：使短半衰期放射性核素衰变（“冷却”），并带走其衰变热1) 显著降低其放射性水平刚停堆时放射性比活度极高，贮存初期放射性衰减很快，但经5,a,冷却后衰减就大为变慢这对随后的运输及后处理有重要意义2) 确保转换成易裂变物质某些可转换的核素吸收中子后生成的中间产物须有足够的衰变时间才能完全转化为易裂变物质3) 让某些放射性很强的铀同位素衰变为使,237,U,衰减到与天然铀相当的放射性水平，一般需冷却160－180,d贮存时间除考虑上述外，还要兼顾贮存装置的容量、乏燃料积存对燃料循环经济性的影响以及适宜后处理的时机轻水堆乏燃料在反应堆现场至少贮存一年才被运出43,第四节 乏燃料贮存、运输及后处理 二、乏燃料贮存（续）,,按贮存设施的所在地分为：“在堆贮存”指在反应堆现场；“离堆贮存”指将乏燃料运输到远离反应堆的地方（通常是后处理厂厂址）集中贮存绝大部分贮存方式采用“湿式”，即将乏燃料存放于水池内的格架上池水既可起放射性屏蔽隔离作用，又可带走乏燃料的热量。
须配备池水处理系统和热交换系统；贮存时间可长达20－30,a还开发了“干式”贮存，包括干井、金属或混凝土容器、土圆仓、地窖等，贮存时间可更长（50－100,a）44,第四节 乏燃料贮存、运输及后处理 二、乏燃料贮存（续）,,,乏燃料湿式贮存的安全性,,,水池结构的完整性应保证在现场发生地震时仍能结构完好；卸料水池底部要有良好的吸震性能，以免万一发生容器坠落，水池的不锈钢覆面仍不破损确保乏燃料处于次临界状态尽可能使乏燃料排列紧密，但要注意核临界安全往池水中加入可溶性中子毒物和/或采用含有中子毒物的材料制成的贮存格架，都可使乏燃料贮存更加密集化此外，还应考虑贮存乏燃料组件的格架在地震时发生位移和倾倒时对临界安全影响45,第四节 乏燃料贮存、运输及后处理 三、乏燃料运输,1．运输容器,,容器是运输安全的关键装备，必须有足够的机械强度圆柱型容器由带底的开口圆筒、内腔篮筐和顶盖及,O,型密封圈等组成圆筒上附设有吊耳运输过程中，容器的两端联有防冲撞的减震器（内用木块吸震）圆筒和顶盖内设有能阻挡各种射线（特别是,γ,放射性）的屏蔽层（材料为铅或锻钢，少数选用球铁或贫铀）装运大于20,GWd/tU,燃料的容器，还须设中子吸收层（水或有机树酯材料）。
容器内腔装有金属篮筐乏燃料组件在篮筐内的排列要紧密又确保临界安全46,第四节 乏燃料贮存、运输及后处理 三、乏燃料运输（续）,,1．运输容器（续）,,容器设计中，各层材料之间要有良好的导热；某些容器外壳上焊有金属翅片湿式容器内部充的水也是传热介质对冷却期长乏燃料，已开发出金属或混凝土制成、既能用于运输又可用来贮存的双用途容器容器的设计、制造和检验均有非常严格的规范和标准，且实行许可证制度研制时要做水密封、贯穿、自由跌落和高温下火烧等试验运输容器的容量应尽可能大，又因有屏蔽层厚，容器很重大型轻水堆核电站乏燃料容器已达120,t,级，可容20多个组件47,,第四节 乏燃料贮存、运输及后处理 三、乏燃料运输（续）,2．运输方式,,(1) 公路运输具有“门到门”的优点，适于运距不太长和抵、离铁路车站或水路码头接驳时采用，但对沿途的干扰大而且效率低、成本高2) 铁路运输适于中长距离，对沿途的影响较小，费用适中，但货包的起运点和终点常无铁路通达，此时还须汽车接驳3) 水路运输适于中长运距，成本低而效率高，须采用特制的船舶运输涉及重大安全和保卫问题，须由培训过的专业人员实施运输过程要保证有最大的安全性，并有事故应急预案。
世界乏燃料运输业务虽然繁忙，但未发生过一次放射性泄漏事故48,,第四节 乏燃料贮存、运输及后处理 四、后处理的意义和特点,,1．核燃料循环的模式,,,⑴后处理—将反应堆中烧“乏”的燃料通过化工后处理过程将残留的和新生成的燃料提取出来，经加工后再制成元件，重新返回堆中使用，构成完整核燃料循环，也称“闭路循环”⑵一次通过—让乏燃料先暂时贮存，然后将其直接处置，不再经后处理核燃料仅在反应堆中使用一次，又称“开路循环”⑶等着瞧—即当前先将乏燃料长期贮存着，等待时机成熟时再做出抉择一种权宜之计，而且将当代人的职责留存给后代人去负担⑷,PWR,乏燃料直接在,CANDU,堆中利用，将压水堆的乏燃料经简单的高温氧化挥发处理，再将粉末状的二氧化铀烧结成芯块，制成,CANDU,堆燃料49,,第四节 乏燃料贮存、运输及后处理 四、后处理的意义和特点（续）,,2．后处理的意义,,“后处理”的定义：对反应堆中用过的乏燃料进行处理，以除去裂变产物和次锕系产物并回收易裂变材料和可转换材料的过程目的和任务是：①回收和净化乏燃料中残剩的和新产生的易裂变材料； ②回收和净化未发生核反应的可转换材料；③提取有用的放射性同位素和某些贵金属材料；④便于更安全地处理和处置放射性废物。
50,,第四节 乏燃料贮存、运输及后处理 四、后处理的意义和特点,（续）,,2．后处理的意义（续）,,,后处理可充分利用核燃料资源—以,PWR,为例，如果燃料“一次通过”，铀资源利用仅0.37%；如果后处理并再循环一次，可省25%天然铀；如果发展快增殖堆，则铀资源的利用率可高达60%—70%后处理有利于核废物的长期安全管理—乏燃料中某些裂变产物和次錒系产物既有很长的半衰期又对环保特别重要通过后处理将其作为副产品分离，并经嬗变使之转化为便于近地表处置的中短寿命放射性核素，或转化成可利用的燃料，消除人们对发展核电的疑虑,51,,第四节 乏燃料贮存、运输及后处理 四、后处理的意义和特点,（续）,3．后处理的特点,,(1) 产品回收率很高,,后处理产品贵重，也不允许对环境有显著排放，产品的总回收率大于99%，每一步操作的回收率大于99.9%2) 产品纯度极高,,①,β/γ,放射性的裂变产物的去除—其原则是从后处理得到的铀产品要像天然铀一样进行直接操作，钚产品也只在具有薄屏蔽层的工作箱内加工用“去污系数”表征对裂变产物的去除程度（“定义”见书）工厂的总去污系数往往高达10,6,－10,8,52,,第四节 乏燃料贮存、运输及后处理 四、后处理的意义和特点,（续）,,3．后处理的特点（续）,,② 铀、钚产品的分离—对铀、钚两种产品的互相分离要求，用分离系数,β（,指两种物质在分离前原料中含量的比值与分离后产品中含量的比值之比）来表征，一般在10,4,－10,6,量级。
铀中去钚的分离系数较高；而钚中去铀的分离系数则稍低③ 化学杂质的去除—裂变产物中还存在其他稳定同位素杂质和某些中子吸收截面很大的毒物，而产品必须达到核级纯度对化学杂质的含量一般都在10,-6,数量级；而所有杂质的中子吸收截面最多只能相当于含,10,B 8PPM,的中子吸收截面53,第四节 乏燃料贮存、运输及后处理 四、后处理的意义和特点,（续）,,(3) 远距离操作与控制,,后处理工厂的工艺设备与管道等均须置于屏蔽层后面，而采用远距离操作和控制的方式，部分设备还采用远距离维修这种远距离方式带来复杂技术问题，并由此大增工厂投资4) 十分严格的安全要求,,后处理物料有：强放射性、化学毒性、腐蚀性和易燃、易爆性，后处理工厂有一般化工厂的密闭、通风、防腐、防火、防爆等要求工厂更有特殊安全要求厂房及其内部的区域必须按照辐射的性质和强弱施行分区布置，以保人员、风向和物流均有合理走向；凡有易裂变物质存在且可能达到核临界状态而造成事故的场合均需严加防范（详见 “第五节”）54,第四节 乏燃料贮存、运输及后处理 五、后处理工艺过程简介,,,依据工艺是否涉及水介质，分为湿法（水法）和干法两大类水法曾用的沉淀法和离子交换法已遭淘汰，而改为溶剂萃取法。
干法中又可分为高温冶金法、高温化学法和氟化挥发法三种干法的优点是强辐照条件对其影响不大，但存在许多工程性技术难题，仅由实验室研究进展到中试验证阶段当今工业规模应用的全部是以溶剂萃取法为核心的水法工艺包括：首端过程、溶剂萃取过程,、,尾端过程55,第四节 乏燃料贮存、运输及后处理 五、后处理工艺过程简介,,1．首端过程,,将乏燃料制备成可供溶剂萃取分离用的合格料液的全过程1) 机械剪切,,LWR,燃料元件的包壳和组件的格架使用锆合金或不锈钢材料，难溶；又，若将其溶解，会使高放废液中含盐量大增，减少浓缩倍数因此，将整个燃料组件剪切成长约5,cm,的元件段，暴露出两端的燃料芯体元件段经溜槽和分配器落入溶解器吊篮此系统技术复杂，造价高昂，须布置在大型屏蔽热室中，采用远距离操作和维修方式，还要解决粉末回收、防止锆屑自燃及气溶胶处理等问题56,第四节 乏燃料贮存、运输及后处理五、后处理工艺过程简介（续）,,,(2) 化学溶解,,往溶解器中加入硝酸，在稍低于沸点温度下，硝酸与二氧化铀芯体发生反应使其溶解（浸取）溶解结束提出吊篮，稀酸漂洗并仪器检测残余燃料量（损失率≤0.1%）对生产堆天然铀金属燃料，先用,NaOH,溶液溶去包壳，漂洗后再用,HNO,3,溶芯；对以铝（或镁）合金作包壳、以铝（或镁）与富集铀金属弥散体为芯体的研究堆燃料，用硝酸一次性溶解。
溶解过程可分批或（半）连续地进行须考虑核临界安全的溶解器为几何安全或几何良好的圆柱状，对形状和尺寸有限制57,第四节 乏燃料贮存、运输及后处理五、后处理工艺过程简介（续）,,,(3) 料液预处理,,溶解产品液预先处理首先经过过滤或靠离心的作用使料液澄清，以除去其中细的不溶性颗粒（主要是剪切过程产生的包壳粉末和未完全溶解及化学上极难溶解的组分）澄清所得料液加入化学试剂调节铀浓度、酸度和镎、钚的化学价态溶解以后，铀处于最易被萃取的Ⅵ价；而钚须靠,NaNO,2,稳定在易被萃取的Ⅳ价有时为改善对某些裂变产物（如钌）的去污，也用试剂处理制备成合格的,溶剂萃取料液58,第四节 乏燃料贮存、运输及后处理五、后处理工艺过程简介（续）,,2．溶剂萃取过程,,在后处理工艺中应用得最普遍也最为成功的是以30%磷酸三丁酯（,TBP）,为萃取剂、以硝酸为盐析剂的普雷克斯（,PUREX，,为“钚、铀还原萃取”的英文词头缩写）流程一些使用其他萃取剂的流程（如：用甲基异丁基酮的,REDOX,流程；用二丁基卡必醇的,BUTEX,流程等）都早已废弃59,第四节 乏燃料贮存、运输及后处理 五、后处理工艺过程简介（续）,,2．溶剂萃取过程（续）,,(1) 萃取分离基础,,用与水基本不互溶的有机溶剂从水相中选择性地提取某种物质，使之与其余杂质分离的过程称为溶剂萃取法。
有机溶剂的特点：①选择性高；②与水基本不互溶；③化学稳定性和辐照稳定性好；④与水相有一定的密度差，而粘度较低；⑤价格低且可回收；⑥毒性小，着火点高TBP,符合，但粘度较大，使用时要以烷烃（如煤油）作稀释剂，通常配制成30%（体积比）的浓度60,第四节 乏燃料贮存、运输及后处理 五、后处理工艺过程简介（续）,,2．溶剂萃取过程（续）,,易被,TBP,萃取的只有,UO,2,(NO,3,),2,和,Pu(NO,3,),4,，,而Ⅲ价钚和绝大部分裂变产物及其他超铀元素（如镎、镅、锔等）均难被萃取分配比（,D）,定义：在达到萃取平衡以后，某元素或离子在有机相中的浓度与其在水相中的浓度之比利用或改变溶剂萃取过程中影响,D,的因素，控制各种金属离子的,D,值来实现回收或分离Ⅰ、Ⅱ、Ⅲ价的金属离子易被去除，而高价或有变价的金属离子则较为困难如：,95,Zr－,95,Nb,和,106,Ru－,106,Rh,是“麻烦制造者”；而对长冷却期高燃耗燃料，重视,99,Tc,和,237,Np,的去除61,第四节 乏燃料贮存、运输及后处理 五、后处理工艺过程简介（续,）,,2．溶剂萃取过程（续）,,(2) 普雷克斯型工艺流程,,经历一个萃取、洗涤和反萃取的过程称为一个溶剂萃取循环。
典型的普雷克斯流程对每种产品而言须经历三个循环；近期已缩减为二个循环典型的普雷克斯工艺流程示意图62,,典型的普雷克斯工艺流程示意图,铀/钚第二纯化循环,1,A,1,B,1,C,2,D,2,E,3,D,3,E,2,A,2,B,3,A,3,B,首端,来料,,U，Pu,,U,,Pu,,UO,2,(NO,3,),2,溶液,,Pu(NO,3,),4,溶液,铀/钚第三纯化循环,共去污—分离（第一）循环,,63,第四节 乏燃料贮存、运输及后处理 五、后处理工艺过程简介（续,）,2．溶剂萃取过程（续）,,①共去污－分离循环—含1,A、1B、1C,三台接触器在1,A,铀、钚共萃，用硝酸洗涤，去除裂变产物杂质；在1,B,用,Fe,2+,或,U,4+,将钚还原成不被萃取的Ⅲ价，实现钚与铀分离；在1,C,用稀硝酸将铀反萃②铀纯化循环—从1,C,来的含铀水相可浓缩或直接调料后作第二铀循环（2,D－2E）,料液，经还原洗涤，进一步去除裂变产物并分离钚有时，还须用第三铀循环（3,D－3E）③,钚纯化循环—从1,B,来的水相几乎含全部钚，依次经2,A－2B,和3,A－3B,两个循环，进一步除铀和裂变产物，并使钚溶液浓缩。
64,第四节 乏燃料贮存、运输及后处理 五、后处理工艺过程简介（续,）,,2．溶剂萃取过程（续）,,有机溶剂在使用中因辐照和化学的原因而降解，生成的多种降解产物，影响去污系数及产品回收率TBP,的降解产物为磷酸二丁酯、磷酸一丁酯和磷酸；而稀释剂降解却生成一系列复杂的有机化合物每个溶剂萃取循环都设有独立的溶剂净化系统，依次用碳酸钠溶液和稀硝酸溶液洗涤，以除去降解产物经净化的溶剂再返回重新使用65,第四节 乏燃料贮存、运输及后处理 五、后处理工艺过程简介（续,）,(3) 溶剂萃取设备,,①混合澄清槽—箱体型的多级装置，每一级均由混合室和澄清室组成优点是结构简单，操作可靠，适应性强，停车后不破坏平衡；缺点是物料存留量大，停留时间长，溶剂降解严重，界面污物影响操作，不宜在高辐照下应用②脉冲筛板柱—细长的圆柱状结构，内设许多块筛板，在柱中实现传质过程柱两端扩大部分实现两项沉清、分层作用这种柱的结构较简单，物料存留量小，停留时间较短，溶剂降解程度较轻，易排除降解产物，有利于临界安全几何控制；但操作要求较严，需要的厂房较高③离心接触器—每个单级由两个同心圆筒组成内筒下部为混合室，转轴上有搅拌浆两相混合后被抽至转鼓内，靠离心力作用使两相分离。
优点是物料的停留时间短，存留量少，适于强辐照场合下；缺点是制造、安装及维修要求严，费用高66,第四节 乏燃料贮存、运输及后处理 五、后处理工艺过程简介（续,）,,3．尾端过程,,溶剂萃取所得是铀和钚的硝酸盐溶液，不便运输和应用，须对其浓缩并转形以获得最终固体产品，称此为“尾端过程”—,此过程通常还有补充净化作用—,往硝酸钚溶液中加入草酸溶液，即生成草酸钚沉淀，回收率较高；其组成固定，结晶颗粒大，易于过滤与洗涤；再在空气中于800—1000℃的高温下煅烧，得黄褐色的二氧化钚松散粉末67,第四节 乏燃料贮存、运输及后处理 五、后处理工艺过程简介（续,）,3．尾端过程（续）,,－往硝酸铀酰溶液中加碳酸铵溶液，可沉淀得三碳酸铀酰铵；也可从含铀有机相中直接反萃沉淀沉淀物经陈化、过滤、洗涤和干燥后，在,H,2,气氛下高温煅烧得,UO,２,此法工艺成熟，操作稳定，产品的化学组成恒定，有附加净化，晶体的物理性质和反应性优良，适于用干法生产,UF,4,；,但试剂耗量大，废液多，须回收母液中的铀与氨，操作步骤多，难远距离控制－在流化床中将硝酸铀酰溶液脱硝转化成,UO,3,，,然后用氢还原成,UO,2,；,也可由一步法直接制得，但产品活性差。
此脱硝具有传热与传质好、结构简单、单器生产能力大、适于集中控制等优点，但也存在操作技术难度大和产品活性低等缺点,68,第五节 核燃料加工、处理设施的核临界安全控制 一、核临界安全基础知识,1．中子链式反应及临界,,当一个中子使,235,U,产生核裂变时，后者通常分裂成两个碎片，同时释放出能量，还伴随平均放出2.5个中子由裂变放出的中子又与,235,U,核发生作用，引起新的裂变如此持续下去，形成中子链式反应如创造条件使每次裂变平均放出的中子至少有一个继续与,235,U,起裂变反应，则只要有第一批“点火”中子引发，此裂变反应就能自己持续地进行下去，形成自持链式反应所创造的这个条件即临界条件达到临界”就是指某易裂变物质系统满足临界条件，能维持自持链式反应69,第五节 核燃料加工、处理设施的核临界安全控制 一、核临界安全基础知识（续）,1．中子链式反应及临界（续）,,,增殖因子：第二代被,235,U,核吸收的中子数与前一代被,235,U,核吸收的中子数之比有效増殖因子（,k,eff,）：,考虑了中子泄漏的増殖因子k,eff,等于1时，系统就能维持自持链式反应，达到临界k,eff,小于1时，,235,U,每次裂变平均放出的中子数少于一个，则裂变反应不能维持，而会逐渐熄灭，称为次临界。
k,eff,大于1时，,235,U,每次裂变平均放出的中子数多于一个，则裂变反应会愈来愈强，称为超临界核燃料加工、处理设施核临界安全就是防止临界条件的出现70,第五节 核燃料加工、处理设施的核临界安全控制 一、核临界安全基础知识（续）,2．影响核临界安全的因素与临界控制手段,,临界安全考虑的主要因素：,,易裂变核素和可转换核素各自所占的份额；,,易裂变核素的质量；,,装易裂变材料的容器的几何条件（形状和尺寸）和容积；,,易裂变材料在溶液中的浓度；,,慢化剂的性质和浓度；,,易裂变材料周围反射层的性质和厚度；,,中子毒物的性质和浓度；,,燃料－慢化剂－中子毒物的混合物的均匀性；,,两个或多个含易裂变材料容器之间的相互作用71,第五节 核燃料加工、处理设施的核临界安全控制 一、核临界安全基础知识（续）,2．影响核临界安全的因素与临界控制手段（续）,,对组分已确定的燃料，保证次临界的最简单和最严格的条件是控制②、③、④三项的极限值，即分别施行易裂变核素的质量控制、盛装易裂变材料的容器的几何控制和易裂变材料在溶液中的浓度控制（单参数临界安全极限法）此法缺点是每批次的允许处理量较小，能应用的设备也小。
有时通过实验与计算的方法可同时确定两个参数，只要能保证这两个参数同时存在，就可在次临界条件下以较大规模操作72,第五节 核燃料加工、处理设施的核临界安全控制 一、核临界安全基础知识（续）,2．影响核临界安全的因素与临界控制手段（续）,,,固定的或可溶性的中子毒物（如硼、镉、钆）的存在，可进一步增加次临界系统的尺寸或浓度与此相反，非均匀性或含易裂变材料的容器之间的相互作用将减少次临界系统的质量、尺寸或浓度,,,73,第五节 核燃料加工、处理设施的核临界安全控制 一、核临界安全基础知识（续）,2．影响核临界安全的因素与临界控制手段（续）,,管理措施：,,思想上重视， “安全第一，预防为主”；,,有严格的科学管理制度；,,配备专业技术人员；,,核临界安全设计规范和运行规程应以通用的临界控制专业技术标准为基础；,,编制切实可行的核临界安全规程并严格监督执行；,,确定安全限值时留有较大余量，临界安全分析的假设必须偏安全，某些工艺设计中采用双偶然原则；,,应尽可能采用几何控制，对于不能采用几何控制的大型设备，则应采用可溶的或固定的中子毒物控制；,,临界控制所依赖的次临界限值，应建立在实验数据或可靠的计算数据的基础之上。
74,第五节 核燃料加工、处理设施的核临界安全控制 一、核临界安全基础知识（续）,3．燃耗信用制,,分析乏燃料的临界问题时，以新燃料的最高富集度为依据，安全裕度过大若考虑核燃料在辐照后其反应性因易裂变核素的净减少和中子吸收剂的存在而有所降低，即采用燃耗信用制，则可使过大的安全裕度适当变小，提高经济效益采用燃耗信用制在技术上和管理上须达高水平如：核电站要提供可靠的燃耗数据；每盒组件的燃耗须经核实；应开发精度高、适应性强的临界计算程序并对其验证燃耗测量是采用燃耗信用制的一个关键步骤75,第五节 核燃料加工、处理设施的核临界安全控制,二、铀富集厂的核临界安全控制,,1．核临界安全的特点,,,(1),235,U,易裂变材料富集度0.2%至≥90%当富集度≥1%时，就考虑核临界安全2) 工艺主机级联中气相,UF,6,本身不存在核临界问题但在异常情况下，若机器内部沉积的铀水混合物达到一定条件时，则有可能发生核临界事故3) 主机级联厂房及其检修厂房和供取料厂房的产品取料装置等均无辐射屏蔽层；回收再生厂房虽有部分间隔，但屏蔽效果不大76,第五节 核燃料加工、处理设施的核临界安全控制,二、铀富集厂的核临界安全控制（续）,2．核临界控制的手段,,,几何控制—限制工艺设备的几何尺寸和形状。
质量控制—限制设备和系统内的易裂变材料的质量浓度控制—限制溶液中易裂变材料的质量浓度富集度控制—按富集度的不同分别制定核临界安全限额慢化控制—限制可能进入含铀物料的含氢慢化剂的质量间距控制—限制容器之间的距离不得小于一定值，以防各容器之间的中子相互作用毒物控制—如在处理接近或超过临界量的含,235,U,的溶液反应器中设置镉片77,第五节 核燃料加工、处理设施的核临界安全控制,三、核燃料元（组）件制造厂的核临界安全控制,1．临界安全控制的一般考虑,,,在燃料制造过程中，由于有各种物理和化学变化，易裂变物质会出现液、气、固三种形态及其不均匀性现象在进行临界安全计算和确定临界控制方法时，必须考虑这些问题通常做法：先建立能在正常和异常条件下包容这些状态的偏保守模型，再由此模型得到安全限值和适用的控制方法,78,第五节 核燃料加工、处理设施的核临界安全控制,三、核燃料元（组）件制造厂的核临界安全控制（续）,,2．工艺流程中各工序的临界控制方法,,,,,(1),UF,6,接收、称重、贮存—控制容器之间的最小存间距并防止水进入,UF,6,容器2),UF,6,转化为,ADU—,考虑在最佳慢化或最大反应性条件下各种正常和异常的工况，建立偏保守单体和多体模型，然后计算出单体的安全尺寸和多体的布置要求。
3),ADU,转化为,UO,2,粉末—采用设备直径受限的几何良好圆柱体；限制沉淀物容器的高度和容积；控制易裂变物质的量；在煅烧炉内排列成安全平板型阵列若本工序设备布置在同一厂房内，还须考虑多体的相互作用4),UO,2,粉末转运和贮存—用几何控制、质量控制及慢化控制方法5) 配料—限制,UO,2,和慢化剂的质量79,第五节 核燃料加工、处理设施的核临界安全控制,三、核燃料元（组）件制造厂的核临界安全控制（续）,2．工艺流程中各工序的临界控制方法（续）,,(6) 混料—控制,UO,2,、,添加剂和慢化剂的质量，并让 混料操作在几何良好的容器中进行7) 干燥—,UO,2,粉末置于几何安全装置中8) 制粒—对,UO,2,，,用安全容积的容器盛装；用限制操作量的方法转运和提升9) 烧结—限制钼舟高度；排列成安全平板型阵列；控制钼舟周围慢化剂10) 研磨—限制磨削时的,UO,2,质量；,UO,2,芯块以安全平板型阵列存放11) 芯块转运和贮存—芯块以平板状运输；三维贮存时，用间距控制和慢化剂控制80,第五节 核燃料加工、处理设施的核临界安全控制,三、核燃料元（组）件制造厂的核临界安全控制（续）,2．工艺流程中各工序的临界控制方法（续）,,(12) 包壳管装料—装料后的元件棒以安全平板状放置于台面，并控制慢化剂的引入。
13) 元件棒除气、封焊、检查、富集度测量—控制慢化条件，并限制元件棒数14) 元件棒贮存—在控制慢化条件下，元件棒安全阵列贮存15) 组件组装—每个工作台只组装一盒组件，并控制慢化16) 组件清洗和检查—限制组件数，一次只操作一盒组件17) 组件贮存和运输—装运容器在正常和事故条件下均能保持组件有安全间距18) 废物处理—优先选用几何控制的工艺设备81,第五节 核燃料加工、处理设施的核临界安全控制,四、乏燃料贮存设施的核临界安全控制,1．乏燃料贮存密集化,,为了提高乏燃料贮存设施的贮存容量，实施乏燃料密集化贮存密集化措施：,,,,将燃料组（元）件在水下由单层改为双层排列；,,将组件拆解成元件单棒排列,,往水中加入可溶性中子毒物；,,水池或格架中设置固态中子毒物tHM/m,2,提高到12,tHM/m,2,82,第五节 核燃料加工、处理设施的核临界安全控制,四、乏燃料贮存设施的核临界安全控制,2．临界安全控制参数与条件,,应采取措施使之在正常和可信的异常条件下都处于次临界状态应在双偶然事件原则的基础上，考虑会使贮存阵列的反应性达到最大的各项参数和条件1) 燃料元件参数—①易裂变物质的含量、形态、密度、核特性和分布；②可燃毒物的组成、密度和分布；③燃料元件的几何条件和包壳的材料与尺寸；④燃料元件内可影响反应性的其他材料。
2) 燃料单元的组成—①燃料元件数量及其在燃料单元内的位置；②燃料单元的尺寸；③可能存在的其他材料83,第五节 核燃料加工、处理设施的核临界安全控制,四、乏燃料贮存设施的核临界安全控制（续）,2．临界安全控制参数与条件（续）,,(3) 阵列参数—①燃料单元间距；②固定和可溶中子毒物的数量、分布、浓度；③阵列内结构材料和可能存在的其他材料；④燃料单元装卸的影响4) 慢化条件—燃料单元内燃料元件之间的可信慢化条件，如池水的密度和温度变化5) 反射层和相互作用条件—①反射层的成分、形状和位置；②与其他易裂变材料的相互作用6) 异常和事故条件—①地震、爆炸、火灾、水淹等；②燃料单元位置异常；③燃料或容器跌落，或燃料架转运时翻倒等事故引起的几何变形；④丧失毒物或慢化、几何、反射等条件变化84,第五节 核燃料加工、处理设施的核临界安全控制,四、乏燃料贮存设施的核临界安全控制（续）,3．,k,eff,操作限值的选取,,,k,eff,须来自实验或有效的计算方法，且要考虑实验或计算中的不确定度和计算模型与实际阵列的偏差，以及实际阵列的各种误差，同时要留足够裕量来补偿可能出现的意外事件通常,k,eff,操作限值取0.90；有时为提高贮存容量，也可限定为0.95，但此时各种不确定度、偏差、毒物和应付意外事件的裕量都要降低。
85,第五节 核燃料加工、处理设施的核临界安全控制,五、乏燃料后处理厂的核临界安全控制,,乏燃料后处理是核燃料循环中典型的堆外操作、加工、处理易裂变材料的核设施，核临界安全控制占有特殊重要的地位操作的物料不仅含有,235,U，,而且有相当含量的钚核临界安全控制尽可能采用几何控制，若不能实现，应采用可溶的或固定的中子毒物控制加强易裂变材料的衡算，了解其分布、积存和转移情况对可能发生核临界事故的场所，须编制事故应急响应规程；对于可能发生临界事故，造成严重后果的核设施，必须制定周密的事故应急计划86,第五节 核燃料加工、处理设施的核临界安全控制,五、乏燃料后处理厂的核临界安全控制 （续）,1．临界控制的特点,,,,LWR,乏燃料后处理在临界控制方面的特点：,,①,LWR,的核燃料在辐照前，其,23。
