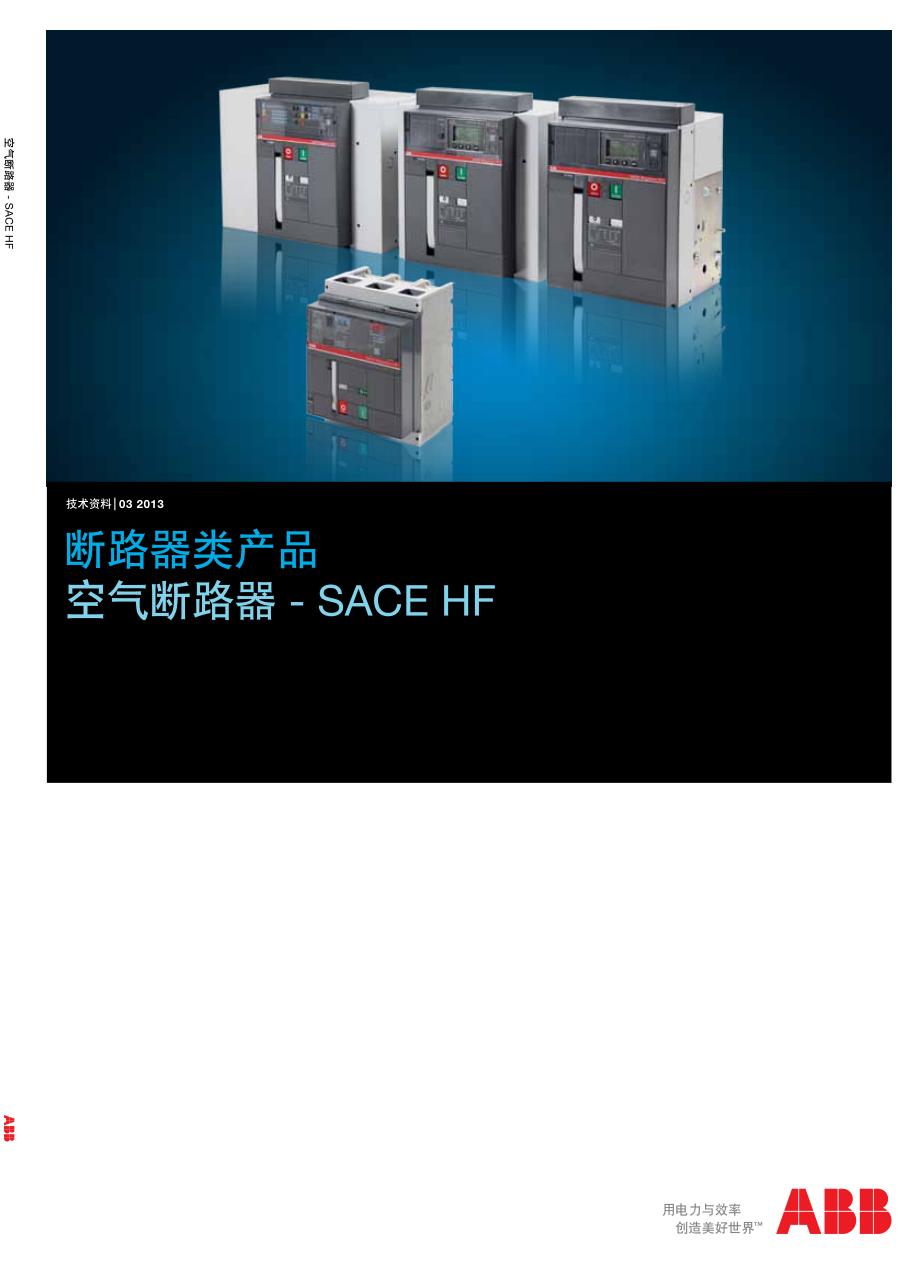

断路器类产品 空气断路器 - SACE HF 空气断路器 - SACE HF 技术资料 03 2013 SACE HF 紧凑、安全 ABB 拥有近一个世纪的断路器研发制造经 验，其技术水平一直处于世界领先地位 SACE HF 系列空气断路器是 ABB 为中国供 配电系统度身定制的新产品，凝聚着 ABB 对中国供配电系统的深刻理解，特别适合 应用于建筑配电系统中 SACE HF 断路器分为 3 极和 4 极、抽出式和固定式，型号有 HF1、 HF2、HF3 及 HF4 四 种，其额定工作电压为 440V AC，额定工作 电流至 4000A，安装方式极其简便，无论安装在何种类型的开关柜 中，其性能和安全均完全可靠，值得信赖 空气断路器 SACE HF 目录 页 2 主要特性技术数据一览表 安装方式过电流脱扣器和附件附件外形尺寸电气线路图型号说明 1）主要特性 2）技术数据一览表 3）安装方式 4）过电流脱扣器和相关附件 5）附件 6）外形尺寸 7）电气线路图 8）型号说明 ABB | SACE HF | 1SXF200021C2002 空气断路器 - SACE HF 1/1 1SXF200021C2002 | ABB | SACE HF SACE HF 系列空气断路器是 ABB 为建筑配电应用专门研发的新产品。
凭借 ABB 高端专业技术，SACE HF 断路器可为用户提供完备的解决方案 标准与认证 ● 符合中国国家标准 GB14048.2， 并通过 CCC 认证 卓越性能 ● 额定不间断电流 Iu : 630A - 4000A ● 额定工作电压 : 440V ● 在 440V 时，额定运行短路 分断能力 Ics 达 65kA ● 使用类别 : 选择型断路器 优化的安装方式 ● 4 种尺寸，可满足在开关柜内的各种安装要求 ● 3 极和 4 极 ● 固定式和抽出式 ● 标准接线方式 – 前接线端子，适用于 HF1 断路器 – 水平后接线端子，适用于 HF2 / HF3 / HF4 断路器 ● 转换套件，可实现 Megamax F 断路器的升级 完备保护 ● 电子脱扣器 ● DIP 拨动开关或液晶显示界面 ● 保护功能 : 过载、短路和接地 故障保护 ● 内部测量模块，适用于高级脱扣器 安全等级 ● 产品及原料质量优良 ● 附件齐全，如锁、挂锁 和法兰 主要特性 1 主要特性 空气断路器 - SACE HF ABB | SACE HF | 1SXF200021C2002 1/2 6 4 5 3 1 7 13 8 9 2 1SDC200021F0009 10 9 1 6 11 14 4 3 5 8 12 15 7 2 1SDC200021F0010 1 4 5 2 3 6 1SDC200021F0011 HF1 2 6 1 4 3 5 1SDC200021F0012 HF2/3/4 主要特性 1 操作机构 操作机构属于储能型，即依靠预先储能的弹簧动作。
弹簧可通过前面板的手柄手动储能，也可利用齿轮式电动机电动储能 合闸时分闸弹簧自动储能 通过安装在操作机构内部的合闸及分闸线圈，以及使用齿轮式电动机对弹簧储能，断路器可 实现遥控操作如需要，也可与监控系统配合使用 1SDC200021F0008 1SDC200021F0007 ① 合闸 ② 分闸 ② 合闸 ① 分闸 ③ 分闸 当断路器和弹簧处于下列状态时，对断路器进行相应操 作循环，无需对弹簧重新储能： 此操作机构适用于所有系列的产品，同时已安装机械及 电气防跳跃装置 开始时断路器处于分闸（O） 弹簧已储能的状态 : 合闸－分闸 开始时断路器处于合闸（I） 弹簧已储能的状态 : 分闸－合闸－分闸 主要特性 固定式 抽出式 抽出式断路器的固定部分带隔离固定触头的遮板，遮板在断路器被抽出隔间时自动闭合 图片说明 1钢板承载结构 2 安全遮板（防护等级 IP20） 3 端子支撑块 4 端子 5 滑动触头 6 固定孔（HF1， HF2，HF3 为 4 个，HF4 为 6 个） 图片说明 1商标及断路器型号 2电子脱扣器 3 手动分闸按钮 4 手动合闸按钮 5 手动弹簧储能操作手柄 6 电气额定值标签 7 断路器分闸“O”或合闸“I”状态的机械指示 8 弹簧储能或释能状态的指示 9 脱扣器脱扣的机械指示 10 分闸位置锁 11 摇进/摇出位置的钥匙锁或挂锁 （仅适用于抽出式断路器） 12 摇进/摇出装置（仅适用于抽出式） 13 端子盒（仅适用于固定式） 14 滑动触头（仅适用于抽出式） 15 断路器位置指示： 摇进/摇出/隔离测试（仅适用于抽出式） 摇进 ：主触头与辅助触头处于连接状态。
摇出 ：主触头与辅助触头处于隔离状态 隔离测试：主触头处于隔离状态，而辅助触头处于连接状态 操作及信号指示部件 空气断路器 - SACE HF 1/3 1SXF200021C2002 | ABB | SACE HF LILSILILSI LSILSIGLSILSIG 1SDC200021F0013 1SDC200021F0014 1SDC200021F0015 1SDC200021F0016 主要特性 1 新型 SACE HF 断路器可提供完备的保护功能 断路器可安装的脱扣器有两种 : 基本型（PR331/P-HF 及 PR121/P- HF ） 可提供整套标准保护功能，如过载保护和短路保护，并配有 DIP 拨动开关 高级型（ PR332/P-HF 及 PR122/P- HF ） 液晶显示菜单操作界面，除了标准保护功能外，还具有接地故障保护和测量功能 电子脱扣器的主要特点： ● 运行无需外部电源 ● 采用微处理器技术 ● 精度高 ● 对电流的有效值反应灵敏 ● 故障原因指示及脱扣数据记录 ● 各型号的脱扣器可互换 ● 中性线设置可调节 : 可设定为 OFF，或相电流的 50%、100%、200% 保护功能 断路器 HF1HF2、HF3 和 HF4 PR331/P-HFPR121/P-HF PR332/P-HFPR122/P-HF 可选用的模块： 测量可选用的模块： 测量 保护功能 电子脱扣器 断路器 型号 额定不间断 电流 In [A] 4006308001000125016002000250032004000 HF1N 630-800 1000-1250 1600 HF2N 800 1000-1250 1600 2000 HF3N 2500 3200 HF4N 3200 4000 额定电流插件 空气断路器 - SACE HF空气断路器 - SACE HF 技术数据一览表 2 ABB | SACE HF | 1SXF200021C2002 2/1 技术数据一览表 HF1 HF2HF3HF4 性能水平NNNN 电流：额定不间断电流（40° C 时）[A]63080025003200 [A]800100032004000 [A]10001250-- [A]12501600-- [A]16002000-- 4 极断路器 N 极的载流能力 [% Iu]10010010050 额定极限短路分断能力 Icu 220/230/380/400/415 V ~[kA]50656565 440 V ~[kA]50656565 额定运行短路分断能力 Ics 220/230/380/400/415 V ~[kA]50656565 440 V ~[kA]50656565 额定短时耐受电流 Icw (1s)[kA]3550 6565 额定短路接通能力（峰值）Icm 220/230/380/400/415 V ~[kA]105143143143 440 V ~[kA]105143143143 使用类别 (根据 GB14048.2) BBBB 隔离功能 （根据 GB14048.2） 过电流保护 用于交流的电子脱扣器 电子脱扣器 PR331/P-HFLI，LSI PR332/P-HFLSI，LSIG PR121/P-HFLI，LSI PR122/P-HFLSI，LSIG 动作时间 合闸时间 (max) [ms]80808080 分闸时间 IIcw (max)[ms] 30303030 外形尺寸 固定式：H×D×W，3 极 / 4 极 [mm] 268×181×210 / 280418×302×296 / 386 418×302×404 / 530 418×302×566 / 656 抽出式：H×D×W，3 极 / 4 极 [mm]343×254 ×284 / 354461×396.5×324 / 414 461×396.5×432 / 558 461×396.5×594 / 684 重量（含脱扣器和电流传感器，不含附件） 固定式 3 / 4 极[kg]11 / 1450 / 6166 / 8097 / 117 抽出式 3 / 4 极（含固定部分）[kg]32 / 42.678 / 93104 / 125147 / 165 (1) 无时间延迟 HF1 HF2HF3HF4 最大额定不间断电流（40° C 时） [A]630-8001000-125016008001000-12501600200025003200 32004000 机械寿命（正常维护作业下）[操作次数 x 1000]1010102020202015151515 操作频率[每小时操作次数]6060606060606060606060 电气寿命 (440 V ~) [操作次数 x 1000]6438888666 5 操作频率[每小时操作次数]3030303030303020201010 1SDC200021F0018 1SDC200021F0019 1SDC200021F0017 1SDC200021F0020 共同特性 电压 额定工作电压 Ue[V]440 ~ 额定绝缘电压 Ui[V]1000 额定冲击耐受电压 Uimp[kV]12 工作温度[° C]-25.+70 储存温度[° C]-40.+70 频率[Hz]50 - 60 极数3 - 4 类型固定式 - 抽出式 空气断路器 - SACE HF 3/1 1SXF200021C2002 | ABB | SACE HF 安装方式 3 1SDC200021F0021 1SDC200021F0022 极数 对于同时提供开关、保护及隔离功能的断路器，其极数的选择视 3 相系统的接地型式 （TT、TN-S、TN-C、IT）及用户类型（即中性线是否配出）而定。
PENL1L2L3 SACE HF PENL1L2L3 SACE HF PEL1L2L3 SACE HF PENL1L2L3 SACE HF 3 极断路器 适用于 TN-C 系统（中性线也用作保护 导体，因此禁止断开） 4 极断路器 适用于除 IT 系统外的其它场合 3 极断路器（带外置中性线） 电流传感器可安装在 TN-S 系统的外置 中性线上，采用 3 极断路器 适用于不使用中性线的场合（如：异步 电动机或不需要中性线的配电系统） 固定式或抽出式 固定式断路器的尺寸比抽出式精巧 建议应用于：在故障或日常维护时允许停电的场合 抽出式断路器建议应用于 : ● 故障或日常维护时仅允许短暂停电的场合 ● 互为备用电源的双回路，但仅采用 1 个断路器 断路器的选型 SACE HF 断路器在开关柜内的安装极其简便、快捷 : ● 4 种尺寸的断路器可供选择，优化开关柜隔间的尺寸 ● 3 极和 4 极 ● 固定式和抽出式 ● 标准端子 ● 高防护等级 此外，ABB 还可提供宽范围的数据信息，如功耗、降容系数 尺寸 HF1 HF2HF3HF4 固定式 : H×D×W，3 极 / 4 极 [mm] 268×181×210/280 418×302×296/386 418×302×404/530 418×302×566/656 抽。
