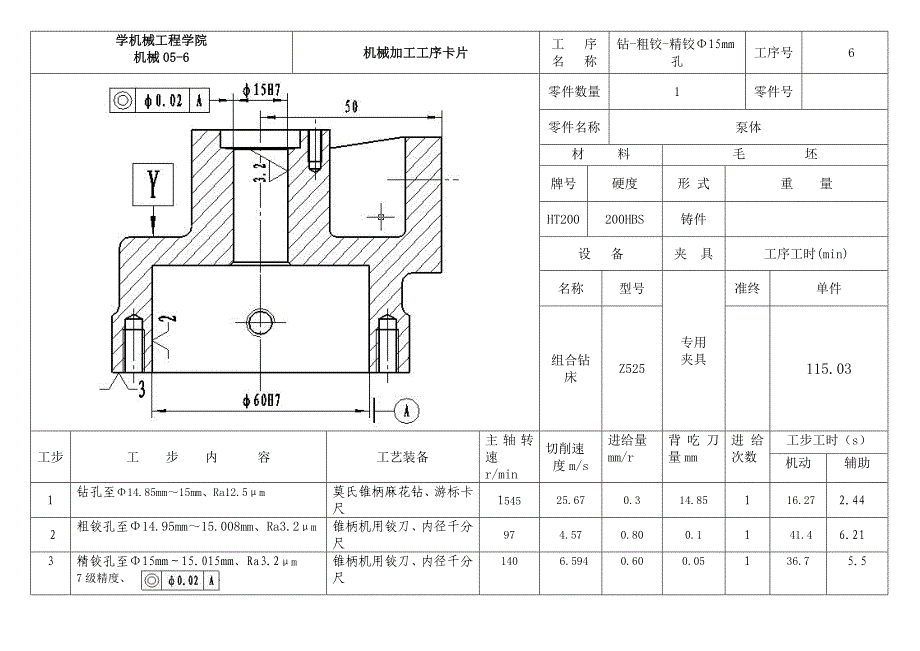

学机械工程学院 机械05-6机械加工工序卡片工 序 名 称钻-粗铰-精铰Φ15mm孔工序号6零件数量1零件号零件名称泵体材 料毛 坯牌号硬度形 式重 量HT200200HBS铸件设 备夹 具工序工时(min)名称型号专用夹具准终单件组合钻床Z525115.03工步工 步 内 容工艺装备主轴转速r/min切削速度m/s进给量mm/r 背吃刀量mm进给次数工步工时（s）机动辅助1钻孔至Φ14.85mm～15mm、Ra12.5μm莫氏锥柄麻花钻、游标卡尺154525.670.314.85116.272.442粗铰孔至Φ14.95mm～15.008mm、Ra3.2μm锥柄机用铰刀、内径千分尺 974.570.800.1141.46.213精铰孔至Φ15mm～15.015mm、Ra3.2μm7级精度、锥柄机用铰刀、内径千分尺140 6.5940.600.05136.75.5设计者：马仲举指导老师张兴元 共1页第1页机械05-6机械加工工艺过程卡片产品型号零件图号姓名：产品名称零件名称泵体共1页第1页材 料 牌 号HT200毛 坯 种 类铸件 毛坯外形尺寸每毛坯件数1每 台 件 数1备 注工序号工序名称工序内容设 备工 艺 装 备工 时 准 终单 件1粗铣泵体底面粗铣泵体底面，Ra12.5μmX62卧式铣床高速钢套式面铣刀、游标卡尺、专用夹具2粗铣泵体的右端面粗铣右端面，Ra12.5μmX62卧式铣床高速钢套式面铣刀、游标卡尺、专用夹具3粗铣-半精铣泵体的左端面粗铣-半精铣左端面，Ra3.2μmX62卧式铣床高速钢套式面铣刀、游标卡尺、专用夹具4粗铣泵体两侧的凸台粗铣两侧凸台至86mm,Ra12.5μmX62卧式铣床高速钢套式面铣刀、游标卡尺、专用夹具5粗镗-半精镗Φ60H7的孔粗镗-半精镗Φ60H7的孔，深度30mm,7级精度，Ra3.2μm镗床镗刀、内径千分尺、专用夹具6钻-粗铰-精铰Φ15H7的孔钻-粗铰-精铰Φ15H7的孔,7级精度Ra3.2μmZ525组合钻床麻花钻、铰刀、内径千分尺、专用夹具115.037钻Φ22的孔钻Φ22的孔，深度5mm，Ra12.5μmZ525组合钻床锥柄扩孔钻、游标卡尺、专用夹具8钻底座上两个Φ9的孔钻底座上两个Φ9的孔，Ra25μmZ525组合钻床麻花钻、游标卡尺、专用夹具9钻底座上两个Φ20的孔钻底座上两个Φ20的孔，深度2mmRa12.5μmZ525组合钻床带导柱直柄平底锪钻、游标卡尺、专用夹具10丝锥功6个M6T14的螺纹孔丝锥功6个M6T14的螺纹孔，深度15mmZ525组合钻床麻花钻、细柄机用丝锥、卡尺、专用夹具11丝锥功3个M4T10的螺纹孔丝锥功3个M4T10的螺纹孔，深度10mmZ525组合钻床麻花钻、细柄机用丝锥、卡尺、专用夹具 12丝锥功2个G1/8的螺纹通孔丝锥功2个G1/8的螺纹通孔Z525组合钻床麻花钻、机用丝锥、卡尺、专用夹具13车7°的斜面车7°的斜面,Ra12.5μm车床CA6140车刀、卡尺、三爪卡盘14车1X45°倒角车1X45°倒角，Ra12.5μm车床CA6140车刀、卡尺、三爪卡盘15清洗。
清洗机 16终检塞规、百分表、卡尺等 。
