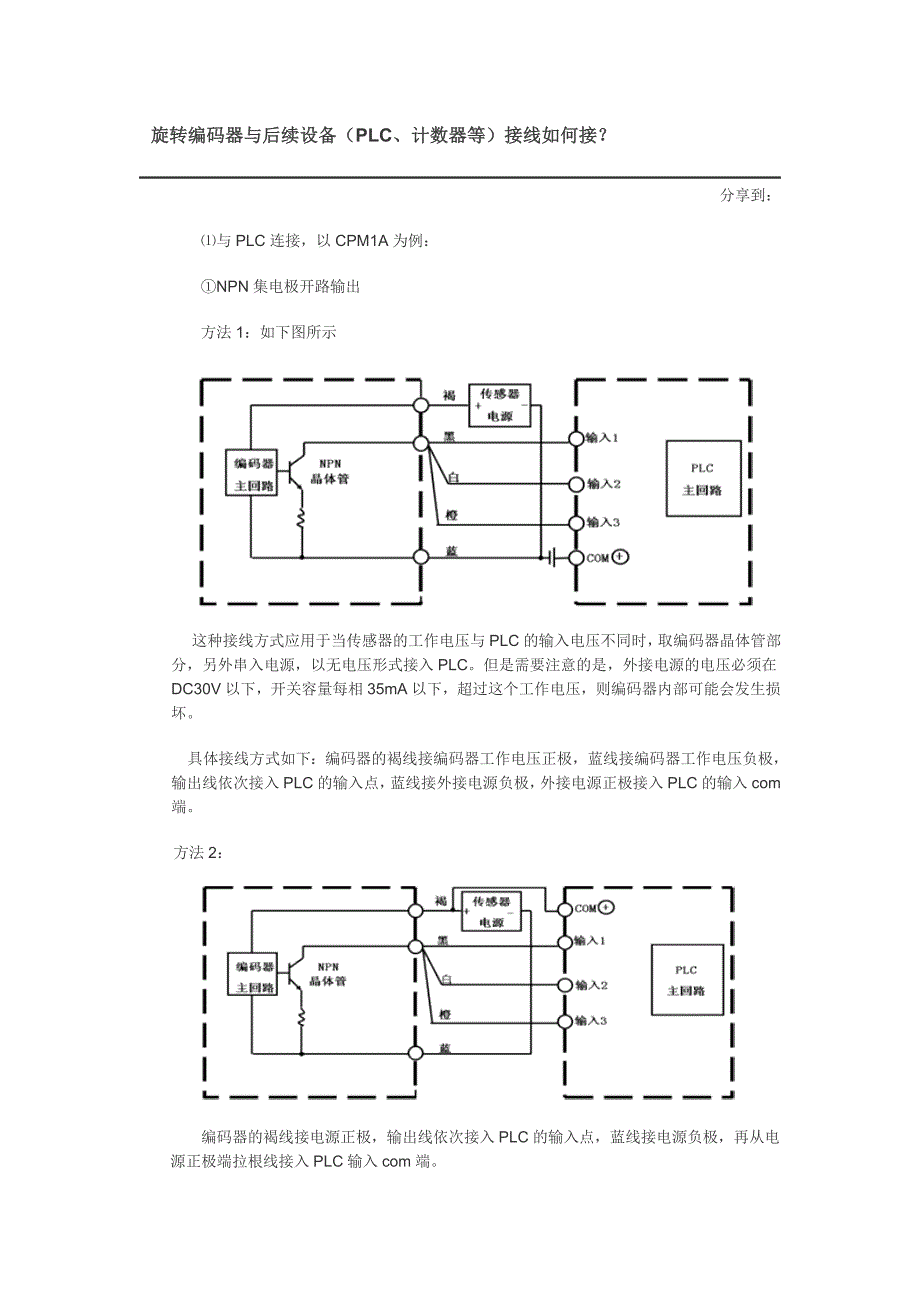

旋转编码器与后续设备（PLC、计数器等）接线如何接？分享到： ⑴与PLC连接，以CPM1A为例：①NPN集电极开路输出方法1：如下图所示 这种接线方式应用于当传感器的工作电压与PLC的输入电压不同时，取编码器晶体管部分，另外串入电源，以无电压形式接入PLC但是需要注意的是，外接电源的电压必须在DC30V以下，开关容量每相35mA以下，超过这个工作电压，则编码器内部可能会发生损坏 具体接线方式如下：编码器的褐线接编码器工作电压正极，蓝线接编码器工作电压负极，输出线依次接入PLC的输入点，蓝线接外接电源负极，外接电源正极接入PLC的输入com端 方法2： 编码器的褐线接电源正极，输出线依次接入PLC的输入点，蓝线接电源负极，再从电源正极端拉根线接入PLC输入com端②电压输出接线方式如图所示：具体接线方式如下：编码器的褐线接电源正极，输出线依次接入PLC的输入点，蓝线接电源负极，再从电源正极端拉根线接入PLC输入com端 ③PNP集电极开路输出接线方式如下图所示：具体接线方式如下：编码器的褐线接工作电压正极，蓝线接工作电压负极，输出线依次接入PLC的输入com端，再从电源负极端拉根线接入PLC的输入com端。
④线性驱动输出具体接线如下：输出线依次接入后续设备相应的输入点，褐线接工作电压的正极，蓝线接工作电压的负极⑵与计数器连接，以H7CX（OMRON制）为例H7CX输入信号分为无电压输入和电压输入①无电压输入：以无电压方式输入时，只接受NPN输出信号NPN集电极开路输出的接线方式如下：具体接线方式如下：褐线接电源正极，蓝线接电源负极，再从电源负极端拉根线接6号端子，黑线和白线接入8和9号端子，如果需要自动复位，则橙线接入7号端子NPN电压输出的接线方式如下： 接线方式与NPN集电极开路输出方式一样②电压输入NPN集电极开路输出的接线方式如下图所示：具体接线方式如下：褐线接电源正极，蓝线接电源负极，再从电源负极端拉根线接6号端子，黑线和白线接入8和9号端子，如果需要自动复位，则橙线接入7号端子PNP集电极开路输出的接线方式如下图所示：具体接线方式如下：褐线接电源正极，蓝线接电源负极，再从电源负极端拉根线接6号端子，黑线和白线接入8和9号端子，如果需要自动复位，则橙线接入7号端子。
