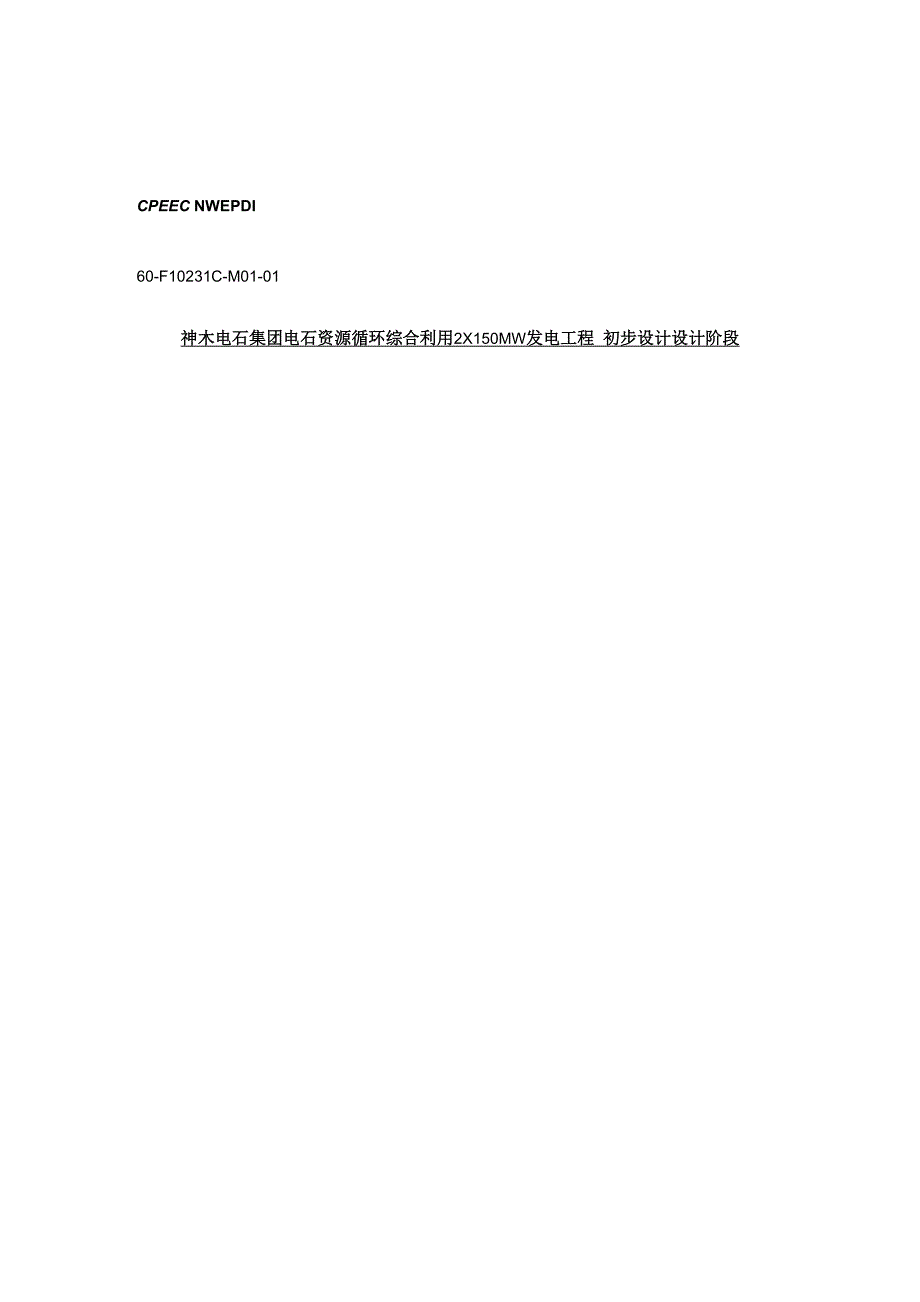

CPEEC NWEPDI60-F10231C-M01-01神木电石集团电石资源循环综合利用2X150MW发电工程 初步设计设计阶段第三分卷运煤部分运煤部分说明书西北电力设计院2013年4月 西安批 准:审 核:校 核:编 写:1 .概述 12. 卸煤装置 53. 带式输送机及运行方式 54. 贮煤场及其设备 65. 混煤设施 66. 筛碎设备 67. 运煤系统的控制方式 78. 运煤系统辅助设施 79. 运煤系统辅助建筑 710. 劳动安全与职业卫生 81 .概述1.1主要设计依据与原始资料1.1.1电厂性质本工程系新建性质本工程规划容量4X150MW机组，本期建设规模为2X 150 MW机组，锅炉为循环流化床锅炉，同步建设烟气脱硫、脱硝设施，留有扩 建条件本工程由神木电石集团能源有限公司投资建设，工程计划2013年5月20 日开工，#1机组投运为2014年12月30日，#2机组投运待定电厂厂址位于陕西省榆林市神木县锦界工业园区1.1.2设计依据a) 依据性文件主机(和各种辅机)技术协议与业主讨论的有关初步设计原则b) 顾客提供的原始资料提供的煤质等原始资料c) 现行的国家及部颁行业有关规程，规定和规范：《大中型火力发电厂设计规范》(GB 50660-2011)《火力发电厂运煤设计技术规定第1部分:运煤系统XDL/T5187. 1-2004)《火力发电厂运煤设计技术规定第2部分:煤尘防治XDL/T 5187. 2-2004)《火力发电厂劳动安全设计规程》 (DL5053. 1)《火力发电厂职业卫生设计规程》 (DL5053.2)《火力发电厂初步设计文件内容深度规定》(DL/T 5427—2009)1.1.3煤源及煤质资料a)煤源本工程燃料主要为神木县电石集团洗煤和焦化项目的各类副产品，包括洗煤 厂煤砰石、煤泥、原煤末和焦化厂煤气，不足的部分用原煤补充。
本期工程年需 固体燃料消耗量105. 15X 104吨，气体燃料消耗量49500X104Nm3ob)煤质资料 项 目符号单位洗煤厂煤砰石洗煤厂 煤泥洗煤厂 煤末原煤煤气兀素分析收到基碳Car%15.0328.7754.7654.76收到基氢Har%1.131.773.313.3124.1收到基氧Oar%5.755.478.968.963收到基氮Nar%0.350.460.790.7939.3收到基全硫Sar%0.210.160.310.31CO 14.2工 业 分 析收到基灰分Aar%72.8336.5721.0721.07收到基水分Mar%4.726.810.810.8空气干燥基水 分Mad%1.552.213.583.58CO212.65干燥无灰基挥 发分Vdaf%50.1137.1338.2438.24CH46.1微量元素 分析煤中氟Fmg/kg75557171煤中碑Asmg/kg8466煤中汞Hgmg/kg0.090.060.110.11煤中氯Cl%0.0170.0090.0140.014收到基高位发热量Qgr.arMJ/kg5.8111.3521.9521.95收到基低位热值Qnet, arMJ/kg5.4710.3721.0221.027.566 MJ/Nm3哈氏可磨性指数HGI/885858冲刷磨损指数Ke/煤中游离二氧化硅SiO2 (F)%21.056.6655煤粉安息角A42364242设计燃料每小时燃料消耗量（单台炉）t/h4.67847.679.7633000Nm3/h校核燃料1每小时掺烧量（单台炉）t/h4.67845.53066000Nm3/h校核燃料2每小时掺烧量（单台炉）t/h4.67847.6721.4601. 1.4锅炉耗煤量单位设计燃料校核燃料1校核燃料2每台锅炉小时燃料消耗里固体燃料t/h70.1058.2081.80气体燃料Nm3/h33000660000每台锅炉日燃料消耗量固体燃料t/d1542.201280.401799.60气体燃料104Nm3/d72.60145.200.00每台锅炉年燃料消耗量固体燃料104t/a52.5843.6561.35气体燃料104Nm3/a24750495000两台锅炉年燃料消耗量固体燃料104t/a105.1587.30122.70气体燃料104Nm3/a49500990000说明：锅炉日利用小时数为22小时，年利用小时数为7500小时。
1.1.5输煤系统设计范围输煤系统的设计范围为将固体燃料（除煤泥）从煤场送入锅炉房原煤仓的整 个工艺过程，其中包括入厂煤储煤、筛碎、输送系统及其他辅助设备和附属建筑 的设计入厂煤（除煤泥）计量、取样、卸煤等设施利用化工园区已有设施，本 工程不再新建煤泥通过汽车运输进厂，本期工程设煤泥车辆计量、取样设施输煤系统按4X150MW机组规划设计，设备部分除煤仓层带式输送机外，其 余均按本期容量2X150MW机组设计；土建部分按规划容量4X150MW机组设计， 本期一次建成下期更换有关设备电厂和洗煤厂的设计分界位于电厂煤场1.2厂区自然条件电厂厂址位于陕西省榆林市神木县锦界工业园区神木县地势由西北向东南 倾斜，海拔高度为800-1460米县境地处陕北黄土丘陵向内蒙古草原过渡地带， 大致分为三个部分：西部是毛乌素沙漠的一部分、中部是沙漠与黄土丘陵沟壑交 界区和东南部黄河沿岸土石山区一般河流沿岸发育着较宽阔的冲积阶地，地势 低平，是本县主要粮食基地地面覆盖有三类：沙漠，着厚度不等的黄土和红土 层，山石土壤以绵沙土、硬黄土、沙土、黑夹土为主锦界镇位于毛乌素沙漠 东边缘，地表多为第四纪风积沙覆盖，为典型的风成沙丘及沙滩地地貌，以固定 和半固定沙丘为主，沙丘连绵，地势开阔，地势起伏相对高度5-20米，无不良 地质现象发育，适宜作为建设用地。
电厂厂址多年主要气象要素如下：厂区环境条件及气象资料平均气压910. Ohpa平均气温8. 5 °C极端最高气温38. 9 °C(1966. 6. 21)极端最低气温-28. rc(1958. 1. 16)平均水汽压7. 7hpa最大水汽压30. Ohpa(1977. 8. 2)平均相对湿度56%最小相对湿度0%（12天/7年）年降水量436. 4mm一日最大降水量141. 1mm(1991. 7. 21)平均蒸发量1993. 3mm平均风速2. Im/s最大积雪深度12cm(1957. 2. 2)最大冻土深度146cm(1968. 2. 3)最多雷暴日数46d平均大风日数11. 9d最多雾日数12d最多冻融次数〉501.3燃煤厂外运输方式本工程燃料主要为神木县电石集团洗煤和焦化项目的各类副产品，包括洗煤 厂煤砰石、煤泥、原煤末和焦化厂煤气，不足的部分用原煤补充本期工程年需 固体燃料消耗量105. 15X 104吨，气体燃料消耗量49500X 104Nm3o本工程燃用 的半焦煤气采用管道输送进厂，煤末、煤砰石等燃料由兰碳厂和洗煤厂带式输送 机分别输送至煤末煤场和煤砰石煤场，原煤和煤泥通过汽车运输进厂后分别堆卸 在煤末煤场和煤泥场。
本工程年耗原煤量为14. 64万吨，全部采用汽车运输1.4本期工程运煤系统主要设计原则1） 输煤系统按4X150MW机组规划设计，设备部分除煤仓层带式输送机外， 其余均按本期容量2 X 150MW机组设计;土建部分按规划容量4 X 150MW机组设计, 本期一次建成，下期更换相关设备2） 电厂燃料为煤气、煤砰石、煤末、煤泥及原煤的混煤，煤砰石和煤末均 经破碎、计量后通过洗煤厂带式输送机及移动式卸料器输送至发电厂的煤场，此 部分设计不属于本院设计范围；煤泥和原煤通过汽车运输进厂，3） 本期分别设计1座煤泥、煤砰石和煤末及原煤贮煤场本期煤场充分利 用电厂已有占地煤场及配煤设施布置在洗煤厂区域，煤泥通过煤泥管道输送至 主厂房，其余固体燃料采用地下煤斗及推煤机向输煤系统上煤及配煤4） 本工程来煤燃料粒度均已破碎到50mm以下本期设有一级筛分破碎机, 每路各设一台，互为备用，每台筛分破碎机出力为300 t/h5） 本工程运煤系统除煤仓层外所有带式输送机规格均为B=800mm, V=2. Om/s, Q=300t/h；煤仓层带式输送机规格为 B= 1000mm, V=2. Om/s, Q=600t/h, 所有带式输送机均采用双路布置，一路运行，一路备用，并具备双路同时运行的 条件。
煤仓间卸煤采用电动双侧犁式卸料器2. 卸煤装置本期2X150MW机组按设计煤种年需固体燃料消耗量105. 15X 104吨煤砰石通过洗煤厂的砰石-1、2号带式输送机及移动式卸料车卸至煤砰石煤 场，此部分不属于本院设计范围煤末通过洗煤厂的混煤-2、3号带式输送机及移动式卸料车卸至煤末、原煤 煤场，此部分不属于本院设计范围原煤和煤泥通过汽车运输进厂后分别堆卸在煤末煤场和煤泥场煤泥场附近 设煤泥泵房3. 带式输送机及运行方式3. 1带式输送机系统带式输送机系统按照容量2 X 150MW机组一个上煤单元考虑运煤系 统带式输送机从煤场到主厂房煤仓间采用双路布置，一路运行，一路备用， 并具备双路同时运行的条件从煤场至主厂房原煤仓的上煤系统带式输送机出力按照对应机组最大连续 蒸发量时燃用设计煤种与两个校核煤种三个耗煤量最大值的135%选取，运煤系 统除煤仓层外所有带式输送机规格均为B=800mm, V=2. Om/s, Q=300t/h；煤仓层 带式输送机规格为 B= 1000mm, V=l. 6m/s, Q=300t/h在1号转运站、主厂房煤仓间转运站设置交叉，采用电动挡板三通管进行切 换输煤系统采用主厂房固定端上煤方式。
采用三班制运行，上煤系统日 运行小时数约10. 3小时，每班运行3. 43小时煤仓间采用电动双侧犁式卸料器卸料栈桥为全封闭形式除煤仓层外，带式输送机设备按本期容量配置，但土建栈桥和转运站 均按规划容量一次建成下期更换相关设备，延长煤仓层皮带即可满足下 期输煤系统的要求3. 2运行方式煤场一煤仓间详见输煤系统工艺流程图(F10231C-M01-02)4. 贮煤场及其设备本工程设3个煤场，煤泥场、煤末及原煤煤场和煤砰石煤场煤泥场堆煤高度约2. 5米，煤泥场贮煤量约2464。
