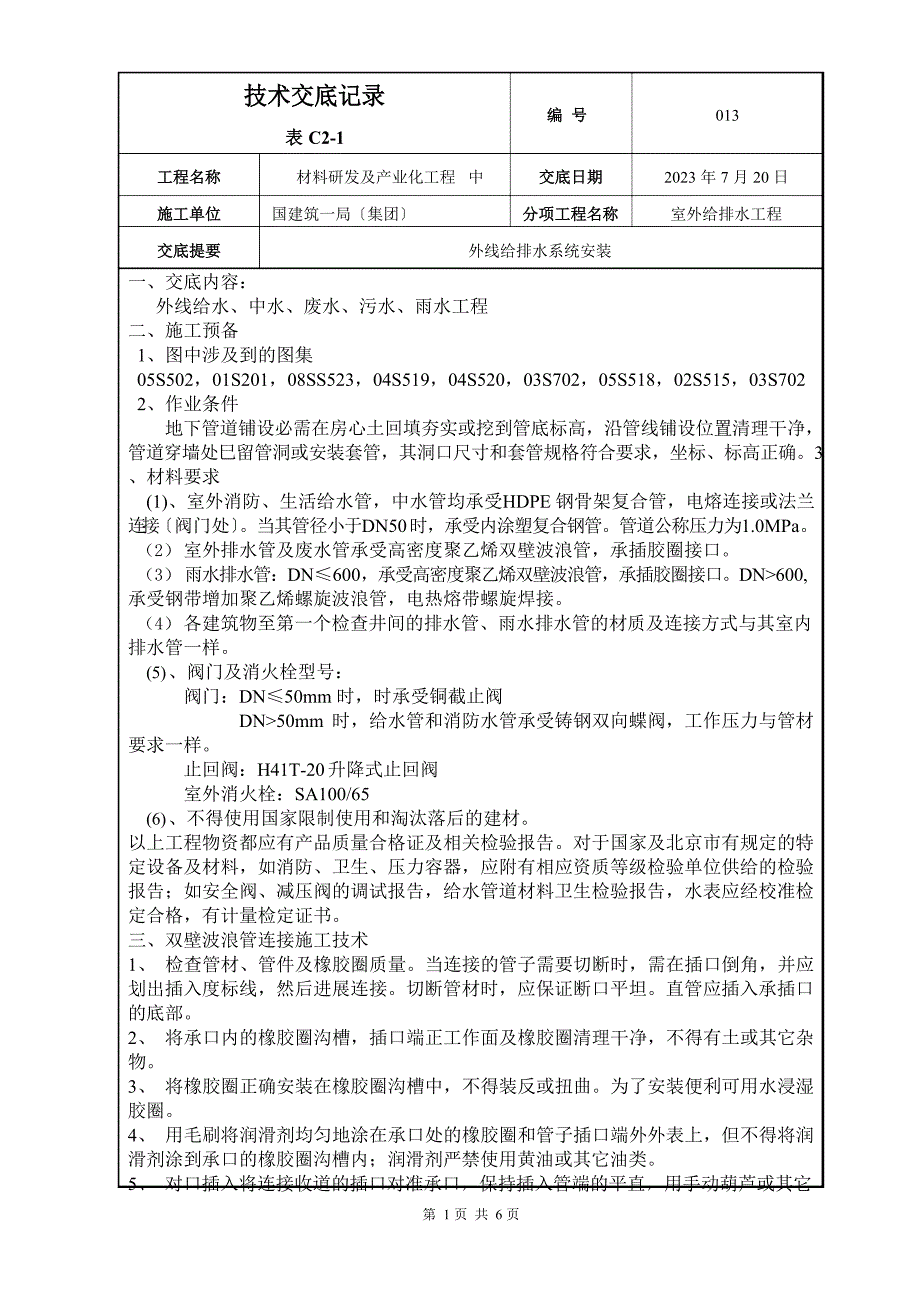

技术交底记录表 C2-1编 号 013工程名称施工单位材料研发及产业化工程 中国建筑一局〔集团〕交底日期 分项工程名称2023 年 7 月 20 日室外给排水工程交底提要一、交底内容：外线给排水系统安装外线给水、中水、废水、污水、雨水工程二、施工预备1、图中涉及到的图集05S502，01S201，08SS523，04S519，04S520，03S702，05S518，02S515，03S7022、作业条件地下管道铺设必需在房心土回填夯实或挖到管底标高，沿管线铺设位置清理干净， 管道穿墙处巳留管洞或安装套管，其洞口尺寸和套管规格符合要求，坐标、标高正确3、材料要求(1)、室外消防、生活给水管，中水管均承受HDPE 钢骨架复合管，电熔连接或法兰连接〔阀门处〕当其管径小于DN50 时，承受内涂塑复合钢管管道公称压力为1.0MPa2） 室外排水管及废水管承受高密度聚乙烯双壁波浪管，承插胶圈接口3） 雨水排水管：DN≤600，承受高密度聚乙烯双壁波浪管，承插胶圈接口DN>600,承受钢带增加聚乙烯螺旋波浪管，电热熔带螺旋焊接4） 各建筑物至第一个检查井间的排水管、雨水排水管的材质及连接方式与其室内排水管一样。
5) 、阀门及消火栓型号：阀门：DN≤50mm 时，时承受铜截止阀DN>50mm 时，给水管和消防水管承受铸钢双向蝶阀，工作压力与管材要求一样止回阀：H41T-20 升降式止回阀室外消火栓：SA100/65(6) 、不得使用国家限制使用和淘汰落后的建材以上工程物资都应有产品质量合格证及相关检验报告对于国家及北京市有规定的特定设备及材料，如消防、卫生、压力容器，应附有相应资质等级检验单位供给的检验报告；如安全阀、减压阀的调试报告，给水管道材料卫生检验报告，水表应经校准检定合格，有计量检定证书三、双壁波浪管连接施工技术1、 检查管材、管件及橡胶圈质量当连接的管子需要切断时，需在插口倒角，并应划出插入度标线，然后进展连接切断管材时，应保证断口平坦直管应插入承插口的底部2、 将承口内的橡胶圈沟槽，插口端正工作面及橡胶圈清理干净，不得有土或其它杂物3、 将橡胶圈正确安装在橡胶圈沟槽中，不得装反或扭曲为了安装便利可用水浸湿胶圈4、 用毛刷将润滑剂均匀地涂在承口处的橡胶圈和管子插口端外外表上，但不得将润滑剂涂到承口的橡胶圈沟槽内；润滑剂严禁使用黄油或其它油类5、 对口插入将连接收道的插口对准承口，保持插入管端的平直，用手动葫芦或其它第 1 页 共 6 页技术交底记录表 C2-1编 号 013工程名称施工单位材料研发及产业化工程 中国建筑一局〔集团〕交底日期 分项工程名称2023 年 7 月 20 日室外给排水工程交底提要 外线给排水系统安装拉力机械将管一次插入至标线。
假设插入阻力过大，切勿强行插入，以防橡胶圈扭曲6、 用塞尺顺承口间隙插入，沿管圆周检查橡胶圈的安装是否正确7、 留意事项：承口装嵌橡胶圈的槽内不得涂上润滑剂，防止在接口时将橡胶圈推出接口插管时应一次插到底，假设插入阻力过大或觉察插入管道反弹时，应退出检查橡胶圈是否正常四、排水管网施工方法1、排水管道安装施工程序验槽→下管→排管→平基→稳管→管座→接口→闭水试验2、材料选择雨污水排水管承受的是双壁波浪管，承接处用橡胶圈密封验槽：沟槽基底施工前必需经工程监理检查管道沟槽开挖面，作好验槽记录3、管道接口施工要点（1） 、密封用橡胶圈外观应平滑平坦，不得有气孔、裂缝、卷褶、破损、重皮等缺陷2） 、管道连接前，应先检查橡胶圈是否配套完好，确认橡胶圈安放位置及插口应插入承口的深度，至少四条肋槽3） 、接口作业时，应先将承口(或插口)的内(或外)工作面用棉砂清理干净，不得有泥土等杂物，并在承口内工作面涂上润滑剂，然后马上将插口端的中心对准承口的中心轴线就位4） 、排水管的覆土厚度不应小于 800mm当道路下排水管的覆土厚度小于 800mm时，应承受钢套管保护，套管伸出道路的长度每边不得小于 1.0m。
5） 、雨季施工，应尽可能缩短开槽长度，做到成槽快，回填快，并做好防泡槽的措施一旦发生泡槽，应将水排解，把受泡的软化土层去除，换填砂石料或中粗砂， 做好根底处理6） 、排水管道的铺设不得消灭无坡、倒坡现象7） 、管道安装时，由人工抬管道两端传给槽底施工人员明开槽，槽深大于 3m 或管径大于 400mm 的管道，可用非金属绳索溜管，是管道平稳的放在沟槽管位上严禁用金属绳索勾住两端管口或将管道自槽边翻滚抛入槽中混合槽或支撑槽，因支撑的影响，宜承受从槽的一端集中下管，在槽底将管道运至安装位置进展安装8） 、插口插入承口时，小口径管可在管端设置木档板，用橇棒将管材沿轴线缓缓插入随口内；公称直径大于 DN400mm 的管道可用缆绳系住管材，用手板葫芦等工具将管材缓缓拉入承口内9） 、承插口管安装应将管口顺水流方向，承口逆水流方向，由下游向上游依次安装10） 、使用哈夫件连接时，先将连体密封橡胶圈一端外侧翻起，套上一根连接收端口，翻下外侧的边缘，使翻起的胶圈套进助槽；之后翻起胶圈另一端，将另一根连接收对正靠紧，放下胶圈，套进肋槽，再将哈夫件安好，均匀紧好螺栓，不得缺装11） 、管道长短的调整，可用手锯切割，但断面应垂直平坦，不应有损坏。
12） 管道根底应坐落在良好原状土层上，如为刚性接口，其地基承载力特征值 fak 不得低于第 2 页 共 6 页技术交底记录表 C2-1编 号 013工程名称施工单位材料研发及产业化工程 中国建筑一局〔集团〕交底日期 分项工程名称2023 年 7 月 20 日室外给排水工程交底提要 外线给排水系统安装80KPa；如为柔性接口，地基承载力特征值fak 不得低于 60KPa，否则应进展地基处理13） 如承受机械开挖管道沟槽时，应保存 0.20m 厚的不开挖土层，该土层用人工清槽，不得超挖，如假设超挖，应进展地基处理14） 砂石根底的压实系数，按国标 04S516 要求施工回填土密实度按《给水排水管道工程施工及验收标准》GB50268-2023 规定施工15） 地基土被扰动，应实行如下处理措施：1） 扰动 150mm 以内，可原状土夯实，压实系数＞0.952） 扰动 150mm 以上，可用 3:7 灰土、卵石、碎石、毛石等填充夯实,压实系数≥0.9516） 、管槽回填排水管道在埋地敷设前,管沟底应平坦,管下铺设砂垫层,管道施工回填要求可参见国标图集(04S520-57~60)①管顶上部 500mm 以内，不得回填块石、碎石砖和冻土块。
500mm 以上，不得集中回填块石、碎石砖和冻土块②机械回填土时，回填用的机械不得在沟槽上行走③沟槽内的回填土应分层夯实虚填厚度：机械夯实不大于 300mm；人工夯实时，不大于 200mm④ 管道接口处的回填土应认真夯实，不得扰动管道的接口4、闭水试验(1)闭水试验频率：污水管道必需逐节检验(两检查井之间的管道为一节)2)闭水试验方法：直径小于 800mm 的管道，承受磅筒闭水5、雨水口（1） 、按道路设计边线及支管位置，定出雨水口中心线桩使雨水口长边必需重合道路边线2） 、按雨水口中心线桩，挖槽留意留有足够肥槽，如核对雨水口位置有误差时以支管为准， 平行于路边修正位置，并挖至设计深度3） 、槽底要认真夯实，如有水应排解并浇注砼根底，槽底为松软土应夯筑3：7 灰土根底，然后砌筑井墙五、给水系统施工方法1、管材和配件的性能要求与存放(1) 管材、配件的性能要求满足国家标准和标准，外观应光滑、清洁，没有划伤和其他缺陷，不允许有气泡、裂口及明显的凹陷、杂质、颜色不均、分解变色线等2) 管材及配件在运输、装卸及堆放过程中应轻拿轻放，严禁抛扔或剧烈碰撞管材应避开阳光暴晒，短期堆放应遮盖，假设存放期较长，则应放置于棚库内，以免变形和老化。
2、管道根底施工(1) 根底施工前必需复核坡度板的标高，一般在沟槽底部每隔 4m 左右打一样桩，第 3 页 共 6 页技术交底记录表 C2-1编 号 013工程名称施工单位材料研发及产业化工程 中国建筑一局〔集团〕交底日期 分项工程名称2023 年 7 月 20 日室外给排水工程交底提要用样桩掌握挖土面、垫层面和根底面外线给排水系统安装(2) 管道根底开挖要依据当地的地形、地貌、地质条件及开挖的深度，实行合理的支撑系统及降水措施，防止沟槽基底隆起、管涌、边坡滑移和塌方等发生3) 质量标准及检验方法(4) 垫层应按规定的沟槽宽度满堂铺筑、摊平、拍实3、管道安装施工（1） 给水及中水管埋深：1.50m，当与排水管道穿插时，给水管上翻，但保证管顶覆土不小于0.95m，同时与排水管垂直距离>0.1m2） 当给水管敷设在污水管的下面时，应承受钢套管，套管伸出穿插点的长度每边不得小于3.0m，套管两端应承受防水材料封闭3)管材在放入沟内时，应承受牢靠的软带吊具，平稳下沟，不得与沟壁或沟底剧烈碰撞 (4)在安装法兰接口的阀门和管件时，应实行防止造成外拉应力的措施口径大于100mm 的阀门下应保护支墩。
管道的支墩不应设置在松土上，其后背应紧靠原状土，如无条件，应实行措施保护支墩的稳定；支墩与管道之间应设橡胶垫片，以防止管道的破坏在无设计规定的状况下， 管径小于 100mm 的弯头、三通可不设支墩5) 当给水管敷设在污水管的下面时，应承受钢套管，套管伸出穿插点的长度每边不得小于3.0m， 套管两端应承受防水材料封闭6） 沟槽回填：给水管道在埋地敷设前,管沟底应平坦,管下铺设 100mm 的砂垫层做法参见国标图集(02SS405-1/41)管道在水平或垂直的转弯管道在水平或垂直的转弯处、转变管径处、三通.四通和阀门处,均应设置支墩当管道的坡度大于 15%时,为防止管道下滑应设置混凝土防滑支墩,防滑支墩的间距及做法参见国标图集(02SS405-1/43)4、管道连接方法室外给水管承受 HDPE 钢骨架复合管用电熔连接或法兰连接〔阀门处〕5、给水管道水压试验、冲洗消毒（1） 室外消防及生活给水、中水管道工作压力为 0.4MPa,试验压力为 1.0MPa试压方法应按《建筑给水排水及采暖工程施工质量验收标准》GB50242-2023 的第 4.2.1 条规定执行2） 室内消火栓系统水泵接合器给水管道的试验压力为 0.9MPa，保持 2 小时无明显渗漏为合格。
第 4 页 共 6 页技术交底记录表 C2-1编 号 013工程名称施工单位材料研发及产业化工程 中国建筑一局〔集团〕交底日期 分项工程名称2023 年 7 月 20 日室外给排水工程交底提要 外线给排水系统安装（3） 自动喷水管道系统水泵接合器给水管道的试验压力为1.6MPa，，试压方法应按《自动喷水灭火系统工程施工及验收标准》GB50261-2023 的第 6.2.1 条规定执行六、给排水构筑物（1） 雨水口设于有道牙的路面时承受边沟式雨水口，而设于无道牙的路面时承受平箅式雨水口2） 在车行道上的全部检查井、阀门井井盖、井座均承受重型球墨铸铁双层井座和井盖人行道下和绿化带的井盖、井。
